Установка обрешетки и стропильной системы под профнастил для мансардной крыши

Содержание статьи

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации

К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

НС-35До 15 гр50см
НС-35Более 15 гр100см
С-8При любом наклонесплошная
Н-60При наклоне больше 8 грНе более 3м
Н-75При наклоне больше 8 грНе более 4м

Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

  • Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
  • Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
  • Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
  • Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
  • Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

  • К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
  • Производят монтаж снизу вверх.
  • Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
  • Стыковка досок производится строго на стропиле.
  • Нельзя стыковать доски на одном стропиле в смежных рядах.
  • При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

https://youtube.com/watch?v=I8waPIzd5IY

Металлическая обрешётка

Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т.д. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Важно! Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ

Стропильную доску и гофролист необходимо крепить при помощи саморезов

Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности

https://www.youtube.com/watch?v=VO_XRw_Fb1k

Шаг и размер обрешетки

Стоит учитывать, что обрешетка для профилированного настила может быть:

  • Сплошная. При выборе такой обрешетки нужно помнить, что древесина может со временем деформироваться (разбухать или усыхать), поэтому между досками нужно оставлять зазор минимум в 10 мм. Кроме того, для сплошной основы иногда используют и листовые материалы, такие как фанера, OSB или влагоустойчивые листы ДСП.
  • С обычным шагом. Такая обрешетка считается самой распространенной. В данном случае шаг обрешетки равняется 20 – 40 см.
  • Разреженная. При выборе такого вида обрешетки нужно знать, что расстояние между ней достигает 50-75 см, а иногда и больше.
    Как правило, основу делают из доски или деревянного бруса с квадратным сечением(75, 60 или 50 мм). Ширина доски должна быть не больше 15 см, а толщина около 20 – 50 мм.

Крепление профилированного настила к основе необходимо делать с помощью саморезов или гвоздей, которые нужно вбивать в каждое стропило кровли. При этом крепления должны быть в 2 раза больше обрешетки. К примеру, если брус равняется 75Х75 мм, то крепежный элемент должен быть 150 мм.

Стоит отметить, что обеспечить прочность крыши при очень больших нагрузках можно, установив двухслойную основу.Ее нижний ряд должен быть выполнен в виде разреженной обрешетки параллельно коньку, а верхний, перпендикулярно.

Виды конструкций

В конструкции крыши предусматривается одна из двух разновидностей обрешетки — сплошная или разреженная; какую из них предпочесть, в каждом конкретном случае решается после выбора финишного покрытия. Особенности данных видов характеризуется следующими параметрами:

Сплошная обрешетка

Влагостойкий листовой материал (ФСФ или ОСП) укладывается с зазором, не превышающим 1 см. Такая закладка отступа позволяет при эксплуатации компенсировать изменения линейных размеров материала (при повышении влажности и температуры воздуха происходит расширение и наоборот).

Для обустройства сплошной обрешетки предпочтительнее выбирать листы, а не доски. Преимущество такого выбора — идеально ровная поверхность, свободная от перепадов, неизбежных при использовании досок. У сплошного основания имеются и некоторые недостатки:

Затратность. Фанера и плитный материал (ОСБ) обходятся дороже досок, поэтому сооружение такого основания приведет к увеличению бюджета строительства.

Сплошная обрешетка из доскиИсточник krysha-expert.ru

  • Появление конденсата. Плотная укладка затрудняет циркуляцию воздуха под кровлей. Если вентиляционный зазор не предусмотрен, в кровельном пироге неизбежно начнет задерживаться влага, что отрицательно скажется на его качестве и погубит утеплитель (если он предусмотрен).
  • Необходимость. Сплошное основание является технологической необходимостью для гибкой черепицы. Для металлочерепицы логичнее устроить разреженную обрешетку, это будет практичнее и экономнее.

Разреженная обрешетка

Независимо от конструктивных особенностей крыши, оптимальным пиломатериалом для разреженной конструкции (для большинства кровельных покрытий) считается:

  • Брусок сечением 5х5 или 6х6 см.
  • Доска для обрешетки крыши толщиной 2-4 см.
  • Качество. Необходимое условие — выбор древесины не ниже 2 сорта. Сучки и другие дефекты на низкосортном пиломатериале могут со временем стать причиной поломки части элементов под весом снега. Другое условие — приобретать следует хорошо просушенную древесину. Сырой пиломатериал непременно начнет деформироваться, а крепежные элементы (гвозди, саморезы) ослабнут и начнут выпадать.

Разреженная обрешеткаИсточник kabanchik.ua

Шаг обрешетки, смонтированной вразрядку, подбирается с учетом выбранного финишного покрытия; он варьируется в достаточно узких пределах. Такое основание пригодно при укладке керамической черепицы, волнистого шифера, металлочерепицы.

Устройство каркаса для утепленной кровли

Наличие утеплителя в составе кровельного пирога требует правильно выбрать шаг стропил под металлочерепицу, и устроить стропильную конструкцию так, чтобы теплоизоляционный слой не потерял свои качества. Это может произойти в результате намокания утеплителя, так как вода служит хорошим проводником тепловых волн.

Намокание теплоизоляционного материала происходит в следующих случаях:

  • Бытовые испарения, поднимающиеся вверх, проникают в теплоизоляцию с внутренней стороны.
  • Разница температур на улице и на чердаке способствует образованию конденсата.
  • Несоблюдение технологии монтажа кровли приводит к образованию протечек, которые наблюдаются при снеготаянии и обильных осадках.

Чтобы предотвратить появление неприятных ситуаций, нужно правильно уложить кровельный пирог, распределить его по кровле и надежно зафиксировать на стропилинах. Помимо этого стропильная система под металлочерепицу должна формировать вентиляционные каналы, которые позволяют потоку воздуха омывать теплоизоляционный слой и внутренний слой металлочерепицы.

Установка обрешетки и контробрешетки позволяет создать каналы, которые способствуют регулярному проветриванию и выведению конденсата из-под кровельного пространства. Это продлевает эксплуатационный срок и кровли, и стропильной системы.

В разрезе утепленная кровля со стороны отделанного помещения выглядит следующим образом:

  • Материал, используемый для отделочных работ внутри чердачного помещения.
  • Внутренняя обрешетка, на которую крепится слой пароизоляции.
  • Непосредственно пароизоляционный слой, являющийся препятствием на пути бытовых испарений.
  • Стропильные ноги, в промежутках которого располагают плиты теплоизоляционного материала. Причем для образования вентиляционного зазора нужно, чтобы теплоизоляция была немного тоньше ширины стропилины. Если утеплитель ложится на одном уровне со стропилинами, то следует прибить дополнительную обрешетку для создания необходимого зазора.
  • Гидроизоляционный слой укладывается непосредственно на стропилины или на контробрешетку, если была необходимость в ее установке. Дело в том, что гидроизоляции в виде полиэтиленовой пленки нельзя контактировать с утеплителем, в целях предотвращения образования влаги. В случае использования диффузной мембраны контробрешетка не нужна, так как этот гидроизоляционный материал пропускает влагу наружу, но не впускает ее обратно.
  • Наружная обрешетка, необходимый элемент для фиксации гидроизоляционного материала, создания вентиляционного канала и укладки металлической черепицы.
  • Непосредственно кровельный материал – металлочерепица.

Исходя из выше сказанного, напрашивается вывод, устройство двухскатной крыши из металлочерепицы с утеплителем предполагает использование трехслойного пирога и двух вентиляционных контуров при использовании классического варианта гидроизоляции. Входящая в состав кровельного пирога диффузная мембрана позволяет укладывать три слоя изоляции и один вентиляционный канал. Основой для крепления всех слоев служит стропильная система, на которую возлагается функция удержания кровельного материала и снеговой нагрузки.

В большинстве случаев стропилины под металлическую черепицу делают из досок сечением 5*10 см или 5*15 см при соблюдении стандартного шага стропильных ног при устройстве кровли.

Керамическая черепица на двускатной кровле

По сравнению с другими видами кровельного материала, монтажные кровельные работы по керамической черепице самые сложные, но не пугайтесь, все реально и дальше я покажу вам весь процесс пошагово. Цена у такой черепицы конечно выше, зато гарантия от 50 лет.

Иллюстрации
Рекомендации

Инструмент:
Ножовка по дереву;
Полосогиб;
Уровень;
Отбивочный шнур;
Молоток;
Щипцы для загибания металла;
Степлер;
Пистолет для герметика;
Ножницы обычные и по металлу;
Нож;
Угольник;
Рулетка;
Шуруповерт;
Болгарка.

Расчет.
Расчеты делаются, отталкиваясь от конфигурации конкретной модели керамической черепицы

Прилагаемая инструкция содержит все необходимые параметры.

Для жестких кровельных материалов важно чтобы крыша была правильных размеров, то есть, не перекошена, прямоугольная или квадратная.
Такие плоскости проверяются по диагоналям, как проверить диагональ крыши, показано на схеме.
На практике вам нужно просто забить гвоздики по углам и шнуром промерить диагонали, допустимая погрешность 20 мм.

Какая нужна обрешетка.
Существует 2 вида обрешетки, сплошная и разреженная:
Для обустройства сплошной обрешетки используются листы ОСП или толстая водостойкая фанера, но такой настил монтируется только для мягкого кровельного покрытия (битумная черепица на схеме слева);
Для кровельных работ с жесткими материалами (керамика, листовой металл, шифер и т.д.) монтируется разреженная обрешетка.

Установка карнизной планки.
Карнизная планка или капельник крепится саморезами к краю стропильных ног по всему периметру кровли.

Обрешетка под ендову.
По обе стороны ендовы, если таковая имеется, набиваются бруски обрешетки. От нижнего края бруска до линии желоба должно быть 150–200 мм.
Бруски подрезаются по карнизному свесу.

Монтаж пароизоляции.
Ендовные доски обрешетки накрываются и оборачиваются пароизоляционной мембраной, рулон раскатывается сверху вниз по ендове, полотно фиксируется степлером.

После обустройства пароизоляции по ендове, раскатываем и крепим ее на кровле.
Полосы укладываем снизу вверх, плюс на ендову и по боковому краю делаем нахлест порядка 30 см.
К карнизной планке полотно крепится на двусторонний скотч.
Все смежные плоскости, такие как конек или хребет вальмовой кровли также монтируются с нахлестом.

Набиваем контробрешетку.
Для контробрешетки мы используем брусок 50х50 мм

Бруски набиваются по стропильным ногам.
Между брусками контробрешетки и ендовными брусками обязательно оставляется зазор 50 мм.
В районе конька контробрешетка подрезается под углом и плотно стыкуется.

На бруски контробрешетки крепится вспененный полиэтилен, он нужен для герметизации стыка между стропильной ногой и бруском.

Ставим сеткуТеперь над капельником прибивается нижняя доска основной обрешетки. По углам и в ендовах она запиливается и стыкуется всплошную;:

Примеряем водосток.
Прежде чем прибить первую планку горизонтальной обрешетки, нужно приложить черепицу и посмотреть насколько она будет нависать над желобом водосточной системы, по инструкции это должна быть 1/3 от диаметра желоба.

Верхний брусок.
Верхний брусок обрешетки крепится на расстоянии 30 мм от точки стыка брусков контробрешетки.

Промежуточные бруски.
Между крайними брусками расположение планок рассчитывается так, чтобы черепица ложилась цельными рядами, без подрезов.

Фронтонный свесПо всей длине фронтонного свеса снизу крепится брус контробрешетки;.

Монтаж водосточной системы.
Кронштейны крепятся на край карнизного свеса с шагом 70 см;
Уклон должен быть 3 мм на 1 погонный метр;
Сначала складываем все кронштейны вместе и размечаем;
Дальше сгибаем кронштейны полосогибом;
Крепим 2 крайних кронштейна;
Натягиваем между ними шнур;
По шнуру крепим промежуточные кронштейны;

Устанавливаем фартук.
По краю свеса кровли монтируется фартук, по верхней кромке он крепится кляймерами.

Усиленная обрешетка.
В районе ендовы набивается усиленная обрешетка.

Установка желобаПо ендове монтируется сточный гофрированный желоб, секции желоба укладывается внахлест на 100 мм и фиксируются саморезами;:

Аэрополоса.
По краю фартука саморезами крепится так называемая аэрополоса.
Аэрополоса монтируется на расстоянии 3–4 см от края фартука.

Укладка черепицыПервой примеряется и укладывается ряд фронтонной черепицы;.

Монтаж черепицы в ендовеПо ендове сегменты подрезаются и укладываются;.

Обустройство конькаКоньковая черепицы должна лежать на рядовой черепице, поэтому коньковый брус крепится на 1 см ниже свода коньковой черепицы;.

На видео в этой статье показан весь процесс монтажа наглядно.

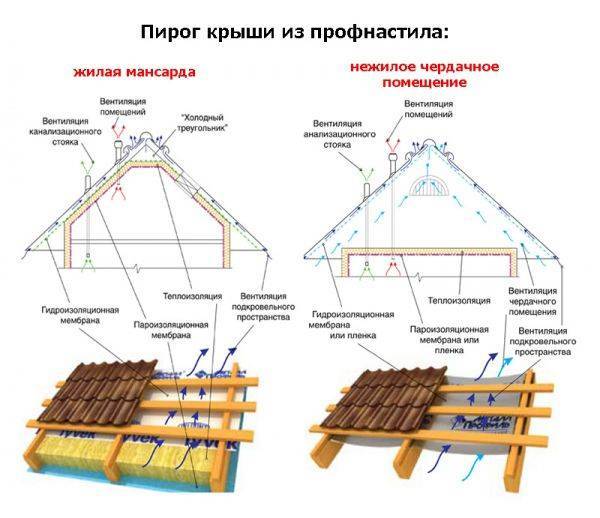

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!
Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя

Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.
