Какая высота дымохода относительно конька крыши и как правильно рассчитать высоту конькового элемента

Разновидности труб для печей и каминов

Различают следующие виды печных труб:

  1. Насадные трубы кирпичные — это массивные объекты, опирающиеся на кладку печки, выкладывать их требуется толщиной не менее, чем в полкирпича.
  2. Коренные трубы — это отдельностоящие конструкции в виде стояков, выполнять их следует из асбестоцементной трубы диаметром 15-20 см.
  3. Сборные трубы — это отдельные блоки, изготовленные из жаропрочного бетона.
  4. Стеновые трубы — это конструкции, смонтированные в капитальной несущей стене, что позволяет экономить пространство в комнате.

Получение высокого КПД от печи, имеющей такой тип трубы, не является возможным. Если иной способ расположения стеновой печной трубы не предусмотрен, проводятся соответствующие виды работ по обустройству пилястра с выступом, выходящим вовнутрь помещения. Монтаж осуществляется с выдержкой требуемых расстояний от дымохода до наружной стены:

  • 2,5 кирпича (от 20 до 30 — 650 мм);
  • 2,0 кирпича (от 20 и выше — 510 мм);
  • 1,5 кирпича (от 20 и ниже — 380 мм).

Расположение печной трубы определяется строго по вертикали без отступов внутри. При наличии увода в конструкции, его размеры не должны быть больше 1 м. Кирпичная труба зачастую имеет внутри сечение, составляющее не меньше 140х140 мм. Нормальная тяга дымовой трубы достигается за счет высоты трубы, равной не менее 5 м. Если она меньше 5 м, тяга обеспечивается с помощью дефлектора-диффузора.

Оборудовав свой дом печным и каминным отоплением, следует монтировать 2 дымохода. Разная тяга одного из очагов способна привести к задымлению. В деревянном доме в местах, где есть примыкающая печная труба из кирпича, предусматривается утолщение в 1-1,5 кирпича. Легковозгораемая конструкция возле печной трубы должна быть закрыта от нее асбестоцементными либо металлическими листами.

Как рассчитать высоту крыши: расчет высоты конька дома

Кровля является первым защитным барьером дома, который препятствует проникновению в жилое помещение холодного воздуха, талой или дождевой влаги. Если грамотно рассчитать, а затем правильно определить высоту конька кровли, она будет самостоятельно отводить атмосферную влагу, снеговую массу с поверхности ската, не допуская увеличения нагрузки на стропильную систему. В этой статье мы расскажем, как просто рассчитать высоту крыши дома, а также как этот параметр влияет на качества кровельной конструкции.

Определение и функции

Чтобы внешний вид крыши был гармоничным и органично дополнял архитектурный замысел дома, необходимо правильно рассчитать соотношение ширины и длины здания. Согласно строительной терминологии высотой конька называют расстояние от середины основания кровли до ее высшей точки. От этого параметра зависят следующие качества конструкции:

  1. Угол наклона скатов крыши. Чем выше конёк, тем круче должен быть уклон крыши дома. На территории средней полосы России, которая славится большим количеством зимних осадков, затяжными ливнями осенью, рекомендуется выбирать угол наклона скатов в пределах 20-50 градусов.
  2. Площадь скатов. Чем выше кровля, тем большую площадь имеют скаты, за счет чего увеличиваются расходы на кровельное покрытие, а также материал для изготовления стропильного каркаса.
  3. Несущая способность каркаса. С увеличением высоты крыши возрастает вес, а, следовательно, и нагрузка от кровельного пирога, из-за чего приходится усиливать каркас конструкции дополнительными элементами.

Стропильная система крыши

Важно! Существует 2 метода расчета высоты крыши: можно рассчитать этот параметр, исходя из величины желаемого уклона, или, наоборот, определиться с высотой кровли, а затем рассчитать, какой для этого нужно сделать угол наклона скатов

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

  • Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.
  • Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.
  • Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия. https://www.youtube.com/embed/5eN7ft7Y1aE

Влияние климатических факторовВлияние кровельного материалаФункции стропильных систем

Порядок расчета

Выполнить расчет высоты кровли достаточно просто, даже если не иметь под рукой специальной программы-калькулятора. В основу вычислений принимается, что вертикальный срез крыши представляет собой равнобедренный треугольник, основание которого соответствует ширине фронтона. Зная геометрические формулы, мы можем найти высоту конька по формуле вычисления, справедливой для треугольника:

  1. Сначала нам необходимо измерить ширину сооружения, а затем разделить эту величину на 2.
  2. Затем нужно определить уклон ската, то есть вычислить угол между основание кровли и поверхностью ската.
  3. Следующим действием мы по таблице Брадиса или с помощью инженерного калькулятора определяем тангенс угла, образованного основание крыши и скатом.
  4. Затем мы умножаем половину ширины перекрываемого сооружения на тангенс угла между скатом и основание крыши, получая высоту конька.

Опытные мастера рекомендуют выбирать высоту конька таким образом, чтобы уклон кровли находился в пределах 25-45 градусов. При этих значениях конструкция обладает оптимальным соотношением цены и эффективностью водоотведения.

Зависимость высоты крыши от способа использования помещенияЗависимость полезной площади мансарды от высоты крыши

Общие положения

От мгновенной пропускной способности дымовода зависит какой высоты должна быть труба дымохода над крышей. Бытовые теплоагрегаты мощностью до 7 кВт эксплуатируются только при высоте от колосника до края оголовка более 5,0 м.

Коммуникационные тракты дымоотведения выполняются без задиров и газонепроницаемыми, из конструкционных составляющих, стойких к механическим нагрузкам, к температурным перепадам, стойкие к коррозирующему действию продуктов сгорания.


Изоляцию дымоводов, где рабочий режим превышает 105 С, делают из термостойких утеплителейИсточник sl.aviarydecor.com

Параметры разделок и отступок дымоводов теплоагрегатов применяют согласно технического регламента изготовителя.

Дымоотводы целесообразно устраивать внутри стен и перегородок из негорючих составляющих. Внешние стены из негорючих составляющих, разрешено эксплуатировать только утепленными, для исключения конденсата.

При невозможности обустроить коммуникационные тракты дымоотведения в стенах, применяются насадные и коренные трубы.

Коренные трубы – это сооружения с собственным фундаментом располагающиеся не далеко от агрегата обогрева.

Насадные трубы обустраивают сверху отопителя. Нужно учитывать давление, создаваемое дымоотводом. На сейсмоопасных территориях обустройство насадных газоходов запрещено.

Промежуток между дымоводом и стропилами, обрешетками и прочими частями крыши из горючих составляющих принимают в свету не менее 13 см, до не изолированных керамических газоходов – 25 см, а при изоляции термостойкими или плохо горючими составляющими – 13см.


Просвет между дымоводами и конструкциями крыши из негорючих и плохо горючих составляющих обустраивают термостойкими кровельными материаламиИсточник skvb-nn.com

Оголовок дымовода важно защитить от атмосферных воздействий. Защита должна позволять беспрепятственно проходить продуктам сгорания

Дымоводы агрегатов на дровах и торфе, на сооружениях с крышами из горючих составляющих накрывают искрогасителями из металлической сетки с размером не более 5×5 мм.

При длине газохода, больше 1,5 метров от плоскости кровли, дымоотвод необходимо оборудовать дополнительными оттяжками для сопротивления ветру.

Требования к габаритам трубы

В идеале дымоход должен быть строго вертикальным, без каких-либо выступов. Максимальное отклонение, которое допускается в данном случае, составляет всего 30 градусов на метр длины. Вместе с тем, отклонение не должно быть резким или влиять на сечение канала. Если конструкция кирпичная, то кладка должна быть предельно плотной, в то время как внутренние поверхности – гладкими и ровными (никакие выступы из застывшего раствора оставаться не должны).

Обратите внимание! Внизу трубы должен располагаться специальный карман с дверкой, посредством которого будет проводиться очистка от сажи. Минимальная глубина этого кармана – 20 сантиметров

В перекрытиях между этажами вокруг дымохода обустраивается противопожарная изоляция. Если перекрытие из бетона, то ее толщина должна составлять от 5-ти до 7-и сантиметров, а если из дерева – то от 20-ти до 30-ти.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

Что такое крыша и из чего она состоит

Крыша – основной элемент любого здания. Прямое её назначение – защита от атмосферных осадков и воздействия прямых солнечных лучей летом и от холода в зимнее время года. Но, помимо чисто практического назначения, она несёт ещё и эстетическую функцию. Этот конструктивный элемент дома видно издалека, от его внешнего вида судят о владельцах, а различные дизайнерские решения добавляют жилому зданию неповторимости и уникальности.

Существуют три основных вида крыш:

  • односкатная;
  • двухскатная
  • четырёхскатная.

Самый популярный из этих трёх видов – двухскатный, классическая постройка, внешне напоминающая перевёрнутую раскрытую книгу. Дома с такой крышей можно встретить практически в любом коттеджном посёлке, именно такую сооружают над гаражами и хозяйственными постройками.

Центральный конструкционный элемент кровли – стропила. Это наклонные брусья, которые берут на себя основную нагрузку. Два стропила, соединённые вместе, образуют конструкцию в виде треугольника. Несколько таких треугольников, поставленных один позади другого и соединённые между собой лагами, составляют каркас крыши. На такой каркас укладывается утеплитель и кровельный материал.

Сами стропила крепятся внизу к специальной балке – мауэрлату. Основной способ крепления, при котором сохраняется угол наклона ската – вырубка стропил приблизительно на 1/3 её толщины и закрепления с помощью скоб, болтов, стягивающих брусьев и тому подобных средств на мауэрлате.

Основные конструктивные элементы крышиИсточник yandex.net

Два торцевых «треугольника» принято называть фронтонами. Такое их выделение из общего ряда вполне объяснимо – эти пары соединённых стропил видны снаружи и к их внешнему виду предъявляются повышенные требования.

Нижняя часть стропил, выходящая за пределы коробки дома, образует карниз, который не даёт скапливаться дождевым лужам и кучам снега прямо у стены, а выносит их на некоторое расстояние.

Ребро в месте соединения двух наклонных поверхностей называется коньком, а непосредственно сам горизонтальный брус, на который опираются стропильные ноги – коньковый брус или коньковый прогон.

Каким должен быть дымоходный канал?

При сооружении дымохода крайне важно, чтобы все размеры были рассчитаны, а материал подобран правильно. А эти параметры, в свою очередь, будут зависеть от топлива, которое планируется использовать

Так, кирпичная конструкция подойдет для газовых и твердотопливных приборов. Ее сечение и высоту необходимо тщательно рассчитать (об этом несколько позже), дабы вся система отопления нормально функционировала. В случае неправильно подобранных размеров КПД котла снизится, а требуемая тяга будет отсутствовать, что может привести к самым неожиданным последствиям.

Обратите внимание! Все это особенно важно в тех случаях, когда дымоход обустраивается сразу для нескольких приборов – здесь расчеты лучше доверить профессионалам, поскольку риск ошибиться достаточно высок. В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра

В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение

В соответствии с общепризнанными требованиями 1 дымоход способен обслуживать не более 2-х приборов отопления, но только тогда, когда его внутренние размеры позволяют им обоим работать одновременно. А высота канала рассечки в данном случае должна составлять порядка 0,8 метра. В случае больших параметров КПД прибора снизится, а меньших – ухудшится тяга, и продукты горения могут проникнуть в помещение.

Что же касается формы дымохода, то лучшей однозначно считается цилиндр. Высота дымохода относительно конька крыши на это не влияет, равно как и использованный материал. И даже в каналы из кирпича встраиваются трубы необходимого диаметра. Объясняется это тем, что продукты горения поднимаются спиралеобразно, поэтому оптимальная форма – это именно цилиндр. Только при таких условиях обеспечивается максимальная тяга.

Колпак на трубу дымохода

Ранее мы рассказывали о том как своими силами сделать и установить колпак на дымоходную трубу. В дополнение к этой статье советуем вам ознакомится с этим руководством

А современные модели котлов, функционирующие по «стоп-старту», без подобной трубы обойтись не могут. Ведь для них главное – это быстрый нагрев системы до требуемого показателя и перевод ее в режим ожидания, из-за чего, собственно, такие котлы и считаются самыми экономными.

В квадратных дымоходах будут создаваться завихрения, что опять же приведет к ухудшению тяги. Зато для дровяных отопительных котлов эта форма подходит, так как увеличивает их КПД путем замедления выхода тепловой энергии.

Виды коньковой конструкции ↑

konek-1
konek-2

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

  • Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
  • Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

konek-3
konek-4

По месту установки различают три основных варианта конька:

  • прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
  • врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
  • пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Принципы проектирования дымохода

Важно понимать, что при условии грамотной установки дымохода с учетом оптимальной высоты, сечения и конфигурации, можно добиться таких результатов, как:

  • повышенная эффективность использования топлива – оно сгорает и выделяет тепло в большей степени;
  • тяга становится очень хорошей в любую погоду;
  • стены печи и строения прогреваются заметно быстрее;
  • точка росы преодолевается заметно быстрее, следовательно, конденсата образуется намного меньше.

Немаловажным условием устройства дымохода будет обеспечение свободного доступа к ней для прочистки от сажи, чтобы продлить срок его полезного использования.

Как самостоятельно рассчитать высоту трубы

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Некоторые неопытные застройщики не могут самостоятельно рассчитать высоту трубы дымохода относительно конька крыши. Для расчетов необходимо иметь обыкновенный калькулятор.

Желательно на листе бумаги нарисовать эскиз ската кровли с указанием расстояния от конька до трубы.

Сделайте рисунок с указанием расстояния от конька до дымохода

Расчет следует делать только в том случае, когда оно превышает три метра. Если труба ближе трех метров к коньку, то ничего считать нет надобности.

Если расстояние от трубы до конька менее трех метров, можно не делать расчеты

Строительные нормы и правила дают фиксированные значения высоты. Если труба не далее полутора метров от конька, то она должна возвышаться над ним на пятьдесят сантиметров. Если расстояние 1,5–3,0 м, то верх трубы должен быть в одной горизонтальной плоскости с линией конька.

Высота дымовой трубы над крышей

Расчеты требуется делать только для труб, распложенных дальше трех метров от конька, а таких вариантов очень много. Главные моменты расчетов отображаются на схеме, имеющейся в СНиП и обязательной к исполнению для всех типов кровель и отопительных котлов. Нас интересует вариант, когда труба дальше трех метров от конька.

Как правильно сделать расчет?

Общее положение требует, чтобы конец трубы был на линии, проведенной над коньком под углом 10° к горизонтали. Значит, чем дальше она от конька, тем больше высота. Это аксиома расчетов. Нужно быть готовым к тому, что на длинных скатах с большим уклоном высота трубы будет очень внушительной. Для увеличения устойчивости придется устанавливать специальные растяжки.

Крепление растяжек к дымоходу

Шаг 1. При помощи лазерной рулетки замерьте расстояние от конька до основания строения и от точки выхода трубы дымохода до конька строения. Лазерная рулетка – современный измерительный инструмент, позволяющий быстро и очень точно замерять расстояние к различным предметам.

Лазерная рулетка

Прибор направляет на поверхность лазерный луч и фиксирует его отражение. Электронная программа обрабатывает полученные данные и подсчитывает расстояние с точностью до ±2 мм. В нашем случае высота конька 6 м, расстояние от трубы до конька также равняется шести метрам.

Высота конька 6 м

Расстояние от трубы до конька 6 м

Цены на лазерные рулетки

Лазерные рулетки

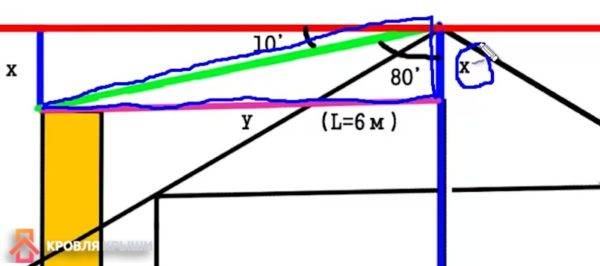

Шаг 2. Нарисуйте схему расчетов с указанием имеющихся величин. На схеме должна быть линия под углом 10° к горизонту от конька. Укажите линию ската крыши и горизонтальную прямую от точки выхода трубы на кровле до оси симметрии конька. Нам известна высота конька (z=6 м), острый угол прямоугольного треугольника 10° и длина большого катета (y=6 м). В результате расчетов требуется узнать величину x, именно на это расстояние должна приподниматься над скатом труба дымохода.

Схема расчетов

Шаг 3. Определите тупой угол прямоугольного треугольника. Согласно теореме Пифагора, сумма всех внутренних углов треугольника равняется 180°. Тупой угол равняется 180°-90°-10°=80°. Имея значения всех углов треугольника и длину одного катета можно несколькими способами определить величину второго катета. Формулы элементарные и изучаются в начальных классах школы. Мы выбрали один из возможных вариантов определения с помощью тангенса угла 80°.

x=y/ tan 80°=6/5,67=1,06 м

Значение tan 80° берется из таблиц.

Определение угла

Шаг 4. Определите минимальную высоту дымохода (t) отопительного котла с учетом его размещения и угла наклона ската. В нашем случае:

t=z-x=6-1,06=4,94 м

Общая длина нам не очень требуется, во время установки дымохода критически важно знать его положение относительно конька. Суммарная высота позволяет определять этот параметр

Согласно нашим расчетам, оголовок трубы должен располагаться ниже уровня конька на 1,06 м. Такой высокой точности не надо, значения можно округлить до одного метра.

Теперь следует рассмотреть более сложную ситуацию ­– крыша дома расположена впритык с высотным зданием.

Вычисления элементов кровли

Основные части любой крыши:

  • стропила;
  • обрешетка;
  • кровельный материал.

При вычислениях каждый из элементов требует особого внимания.

Стропила

Стропилами называют несущие элементы крыши, на которые приходится основная нагрузка

Важно правильно подобрать размеры, толщину материала, чтобы стропила не начали прогибаться либо деформироваться

Стандартным вариантом считается сосновая обрезная доска размерами 50 на 150 мм. Эта порода древесины стоит дешево, мало впитывает влагу. Для монтажа нужно использовать только высушенный пиломатериал.

Влажные доски со временем начнут рассыхаться, их может повести из-за чего нарушиться геометрия всей кровельной конструкции.

Оптимальный шаг крепежа стропил составляет 60-70 см.

Рекомендуемые размеры стропил для разных кровельных материалов:

  • Рубероид. Брус сечением 40*40 мм. Крепится с небольшим шагом.

  • Шифер. Минимальное сечение бруса от 60*60 мм. Чем больший будет шаг крепежа, тем толще нужно брать брус.
  • Профлист. Подойдет брус сечением 40*40 мм. Шаг монтажа стропил от 1 до 1,5 м.
  • Металлочерепица. Под такой тяжелый материал нужно брать мощный брус размерами от 70*70 мм.

Для расчета длины стропил нужно сложить длину ската с длиной отвеса. Для надежности провести проверку полученных результатов, воспользовавшись одним из популярных онлайн-калькуляторов.

Обрешетка

Точное количество планок для обрешетки зависит от вида кровельного материала. Шаг крепежа планок выбирается в соответствии с габаритами листов. Хорошей подсказкой в определении шага крепежа обрешетки для крыши станут нормы СНИП.

  • Под настил мягких кровельных материалов потребуется набивать сплошную обрешетку. Шаг между планками – 2-2,5 см. Чтобы рассчитать количество планок, нужно к ширине планки добавить 2 см зазора. Поделить длину крыши на полученное значение.
  • Для жестких кровельных материалов типа шифера, профнастила или металлочерепицы набивать сплошную обрешетку не нужно. Расстояние между планками может колебаться от 15 до 50 см в зависимости от типа.

Точные данные можно найти в нормативно-технической документации либо воспользоваться строительным онлайн-калькулятором, настроив его параметры на определенный тип кровельного материала.

Кровельное покрытие

Стандартной процедуры для расчета количества кровельного материала нет

Брать во внимание общую площадь крыши недостаточно

Помимо имеющейся площади важно учесть целый ряд факторов:

  • тип кровельного материала;
  • размер листа;
  • величина нахлеста (поперечного, продольного);
  • количество, размеры волны (если таковы имеются);
  • габариты свесов, козырьков.

Данные о полезной площади указываются производителем материала либо их можно найти в СНиП.

Для упрощения подсчетов стоит воспользоваться онлайн-калькулятором для односкатной крыши.

Основные этапы вывода печной трубы через кровлю

Прежде чем вывести трубу через кровлю нужно уяснить два наиболее важных момента:

  • во-первых, место стыка трубы и кровельного покрытия должно быть правильно герметизировано. В противном случае затопление помещения – это лишь вопрос времени;
  • во-вторых, задаваясь вопросом, как вывести дымоход, нужно задумываться о пожарной безопасности. Особенно эта проблема актуальна для деревянных построек.

Как и было сказано выше, монтаж дымохода лучше всего осуществлять в непосредственной близости от конька. Именно поэтому о выходе дымохода через кровлю в максимально возможной наивысшей точке здания следует поговорить более детально.

Материалы и инструменты для вывода дымохода через кровлю

Чтобы сделать проход трубы в непосредственной близости от конька крыши, потребуются следующие строительные материалы:

  • базальтовая вата;
  • кожухи;
  • красный кирпич, если труба сделана из него;
  • цемент;
  • песок;
  • каркас из металла или арматура;
  • гвозди, скобы или саморезы;
  • строительный скотч.

Для работы потребуются следующие строительные инструменты и приспособления:

  • емкость для замешивания раствора;
  • ножовка по металлу или болгарка;
  • молоток;
  • плоскогубцы;
  • отвертка или шуруповерт;
  • ножницы.

Кроме того, следует подготовить измерительные инструменты. Например, при возведении дымохода из кирпича потребуется уровень, а, чтобы выбрать месторасположение трубы относительно конька и определить ее требуемую высоту, нужно запастись измерительной лентой или рулеткой.

Монтажные работы

Изготовление сендвич трубы своими руками

Монтаж следует начинать лишь после того, как вычислены необходимые размеры основных элементов дымохода

В первую очередь нужно уделить внимание тому, на сколько будет возвышаться труба над коньком крыши

Выше перечислены все инструменты и стройматериалы, необходимые для обустройства прохода труб из различных материалов через кровельный пирог, но стоит понимать, что для каждого вида дымохода нужна своя технология монтажа. На сегодняшний день наиболее популярными являются нержавеющие, кирпичные и керамические дымоходы, именно о них пойдет речь далее.

Проходка нержавеющего дымохода через кровлю

Технология выполнения подобных работ выглядит следующим образом:

  • прослойка из пароизоляционного материала разрезается конвертом и укладывается над проходкой. Ее края закрепляются с помощью подготовленных крепежей к стропилам;
  • по периметру прохода создается обрешетка и заполняется гидроизоляционным материалом;
  • водоотталкивающий слой кровельного пирога делается выше, по аналогии с пароизоляцией.

По периметру дымохода требуется оставить небольшой зазор. Это обусловлено тем, что со временем конструкция даст усадку.

Если проходку требуется обустроить не в новом здании, а в реставрируемом, то в первую очередь необходимо определить территорию где будет проходить труба и демонтировать кровельное покрытие. Расстояние между трубой и стропилами нужно заполнить базальтовой ватой, которая не поддается воздействию влаги и хорошо переносит высокие температуры. В остальном монтаж ничем не отличается от работ, проводимых при обустройстве проходки в строящемся здании.

Обустройство проходки керамической трубы через кровельный пирог, практически идентично вышеописанным работам, но имеется одно исключение использование базальтовой ваты необязательно. Керамическая труба является отличным теплоизоляционным материалом.

Проходка кирпичного дымохода через кровлю

Технология обустройства проходки дымохода из кирпича зависит от типа трубы. Она может быть классической или упрощенной. Различия заключаются в следующем:

  • классический кирпичный дымоход имеет в своей конструкции такой элемент как выдра, которая гарантирует герметичность проходки. Соответственно использование дополнительных материалов, например, стальных листов не требуется;
  • у упрощенного дымохода нет распушки, поэтому его нужно дополнительно закреплять, даже несмотря на то, что высота его наружной части невысока.

В остальном следует придерживаться технологии приведенной выше. Тот есть монтировать слои кровельного пирога в соответствии с приведенной инструкцией.

Монтаж проходки дымохода через кровельный пирог не является сложной задачей. Все что нужно – это четко следовать инструкции и соблюдать определенные правила. Это поможет выполнить все работы самостоятельно и не затратить чрезмерно много средств.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
