Какие бывают проекты мансардных крыш частных домов, их достоинства и недостатки

Виды мансардных крыш

Если решение о строительстве мансарды принято окончательно и бесповоротно, самое время подумать о том, какой тип скатной крыши лучше выбрать:

  • двускатная крыша;
  • мансардная (ломаная) крыша;
  • вальмовая и полувальмовая (четырехскатные) крыши;
  • купольные, пирамидальные, конические крыши.

Выбор того или иного типа крыши во многом зависит от площади дома. Так, двускатная крыша станет отличным решением при ширине дома 6-8 метров, угол наклона стропил – примерно 45°.

На двускатной мансардной крыше можно грамотно расположить окна, пропускающие много света

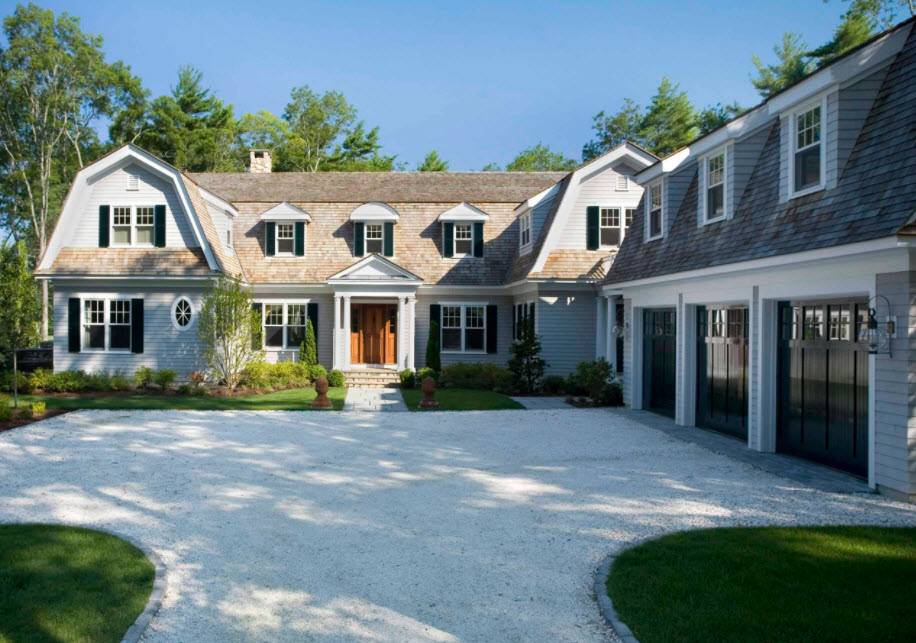

Ломаная крыша рекомендуется для небольших домов, имеет два угла наклона стропил – 30° и 60°. Позволяет наиболее рационально использовать площадь мансарды.

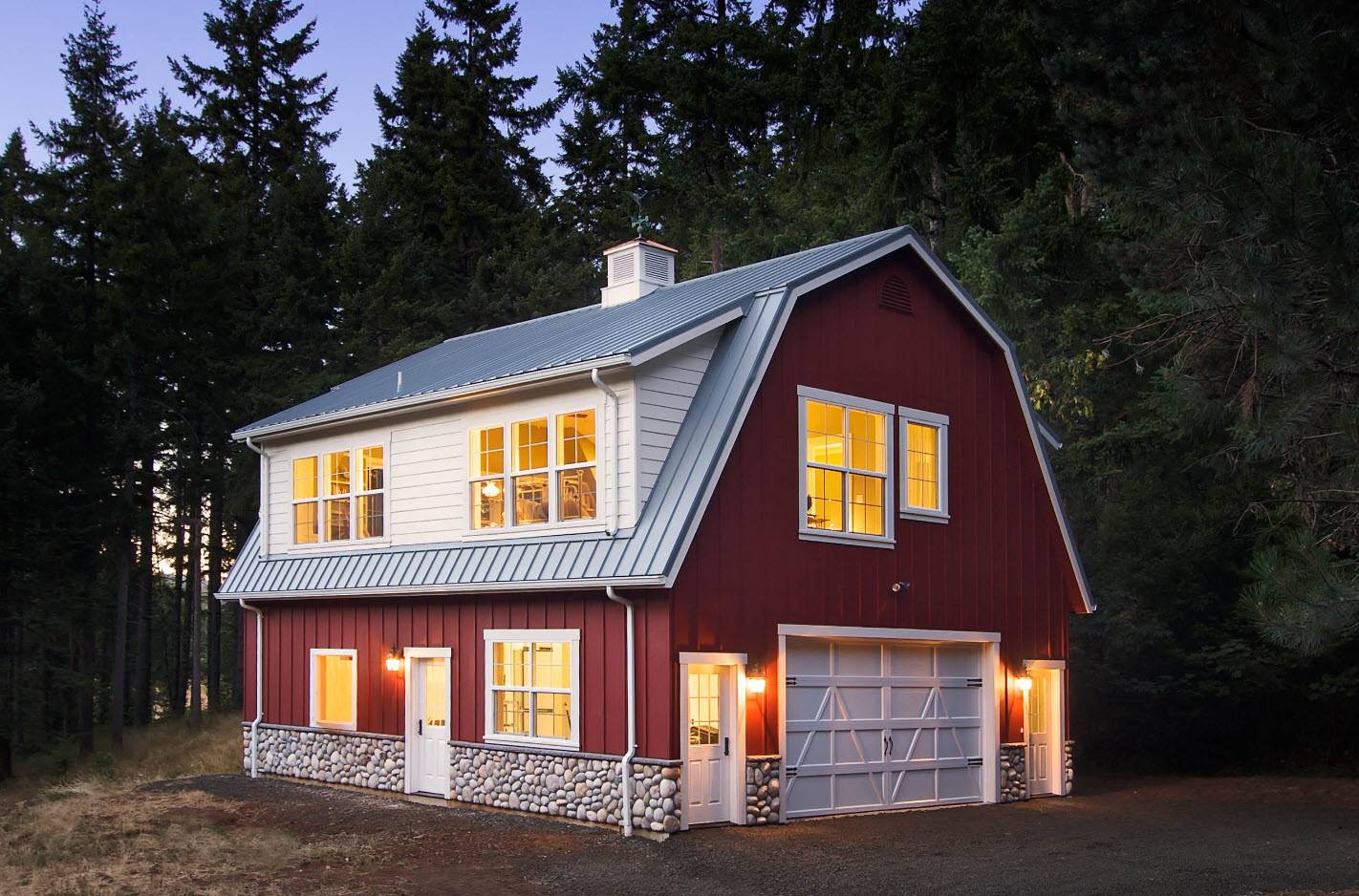

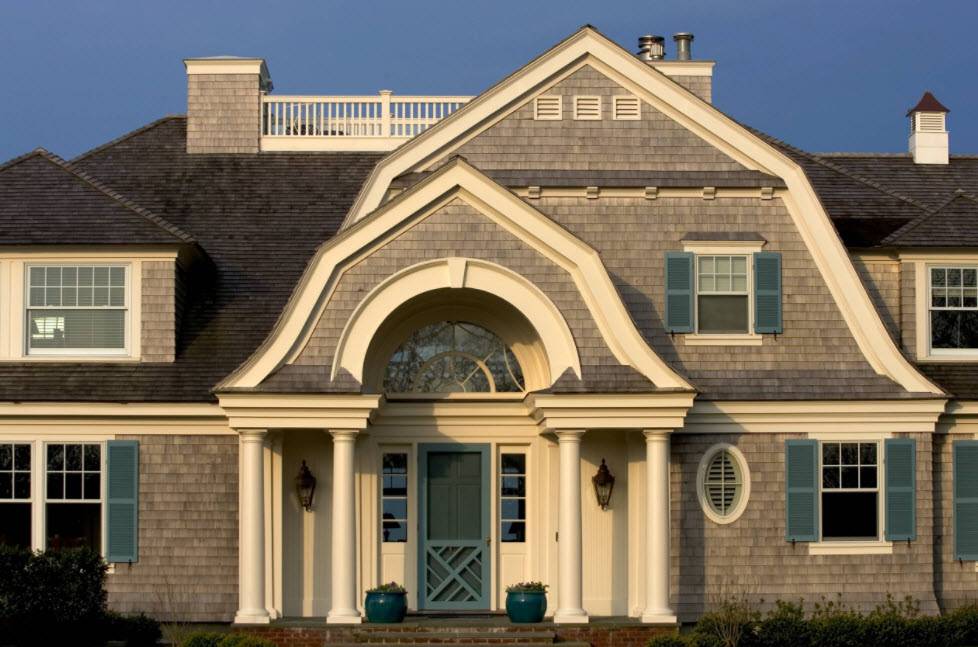

Ломаная мансардная крыша – оптимальное решение для небольшого дома

Вальмовая и полувальмовые крыши представляют собой более сложную форму конструкции и, поскольку сами являются значительными по площади, подойдут для больших домов. И, наконец, крыши последнего типа – самые сложные в исполнении, но придадут дому яркую индивидуальность и поразят необычным силуэтом. При этом желательно, чтобы внутренняя планировка дома гармонировала с необычной формой мансарды. Обустройство кровли – без права на ошибку Устройство кровли мансарды – также важный этап проектирования

Важно учесть следующие составляющие, чтобы в дальнейшем избежать возможных эксплуатационных проблем:

  • обшивка внутренней поверхности мансарды;
  • пароизоляция;
  • утеплитель;
  • гидроизоляционный слой.

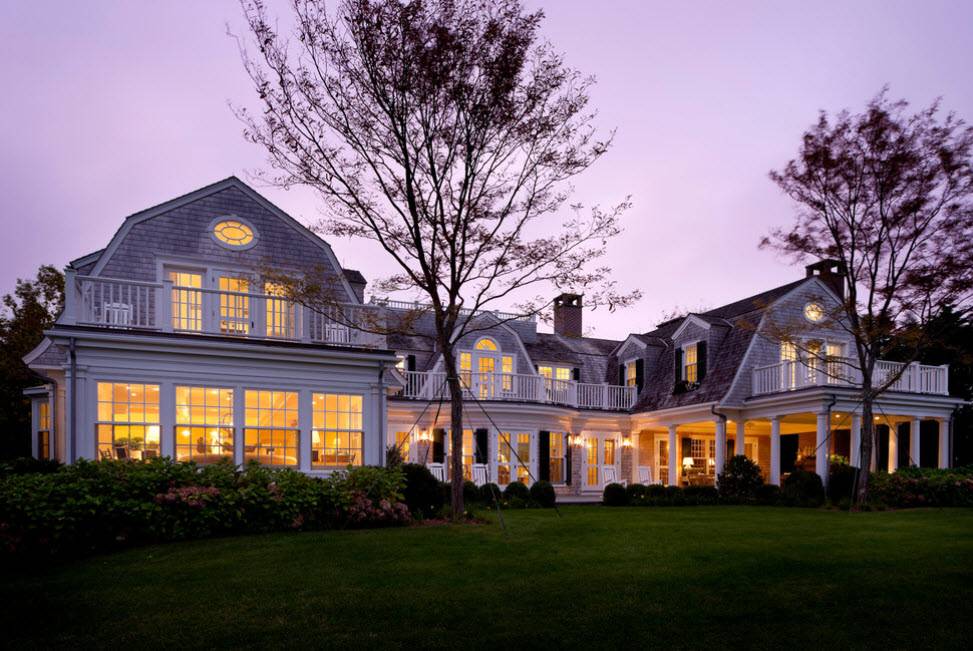

Оригинальная мансардная кровля украсит ваш дом

Соблюдение всех необходимых норм при строительстве мансарды позволит сохранять тепло в помещении в зимний период и не допустить высоких температур в теплое время года. Специалисты рекомендуют применять теплоизоляционные материалы, позволяющие минимизировать потери тепла, которые могут достигать 25%. Решение этой проблемы – применение синтетических материалов тепловой защиты, например, минераловатных плит на синтетической основе, которые легко монтируются, и их можно подогнать под любой размер. Непосредственно для кровли подойдут любые материалы:

  • металлочерепица;
  • керамическая черепица;
  • мягкая черепица;
  • ондулин;
  • битум;
  • еврошифер.

Проектирование и строительство мансарды лучше доверить профессионалам

Безусловно, проект мансардной крыши частного дома можно попробовать выполнить самостоятельно. Но одна незначительная погрешность перечеркнет все усилия. Поэтому стоит доверить проектирование и строительство мансарды квалифицированным специалистам, которые не только подготовят грамотный проект, но и поделятся дельными советами о том, как сделать надстройку по-настоящему уютной, функциональной и удобной. И тогда можно не сомневаться, что мансарда станет излюбленным местом проведения досуга всей семьи.

Как реализуются проекты двухскатных крыш с мансардой и фото примеров

Процесс воплощения данной схемы начинается после возведения стен здания. Обычно используются обрезные доски 50х150 мм или 20х100 мм, а также брус 150х150 мм. После предварительной обработки пиломатериалов антисептиком и пожаробезопасным раствором работа проводится в такой последовательности:

  • брус (мауэрлат) укладывается и закрепляется вдоль наружных стен;
  • закрепить доски вдоль дома (это основание для стоек);
  • установить стойки и закрепить их верхнюю часть;
  • произвести монтаж стропил, обрешетки и контробрешетки.

При проведении предварительных расчетов необходимо принимать во внимание на тип кровельного материала, ведь его вес играет существенную роль. Про шифер или цементно-песчаную черепицу лучше не вспоминать – такая кровля будет тяжелой, да и монтаж с подготовительными работами займут немало времени

Среди наиболее приемлемых компонентов следует отметить:

  • металлочерепицу;
  • ондулин;
  • битумная черепица.

Удобство перечисленных материалов заключается в наличии доборных элементов, которые придают кровле эстетичности. В этом можно убедиться на фото домов с двухскатной крышей и с мансардой, где невооруженным глазом одновременно видны практичность и дизайнерский опыт.

Планирование мансарды в частном доме должно основываться, прежде всего, на конструкции здания. Довольно часто владельцы уже готовых построек решаются увеличить жилье за счет чердачного помещения, в этом случае необходима качественная оценка фундамента и несущих стен на предмет возможного увеличения нагрузки. При необходимости проводятся мероприятия их по усилению.

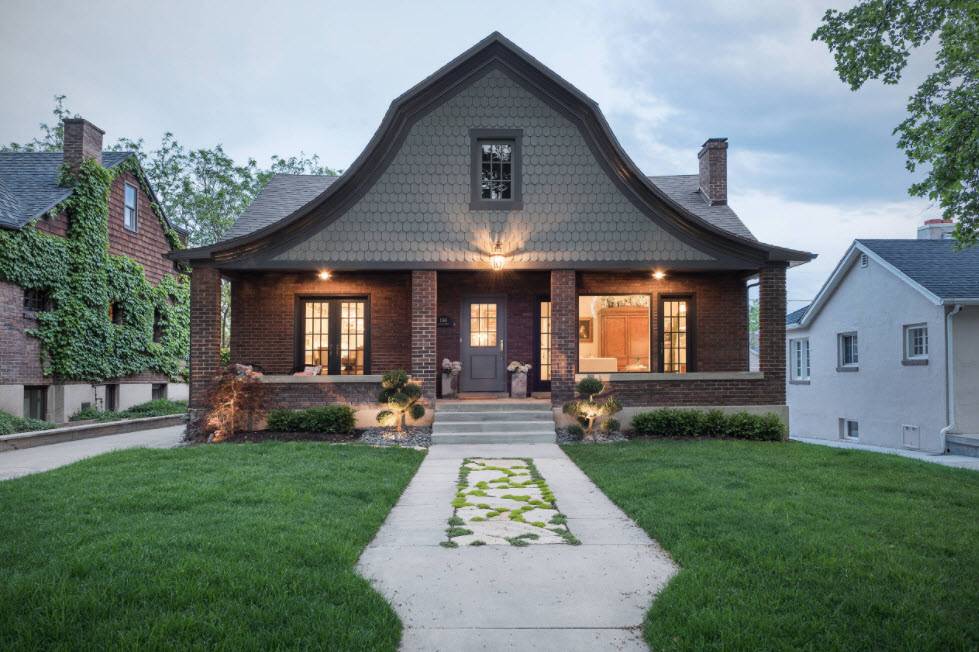

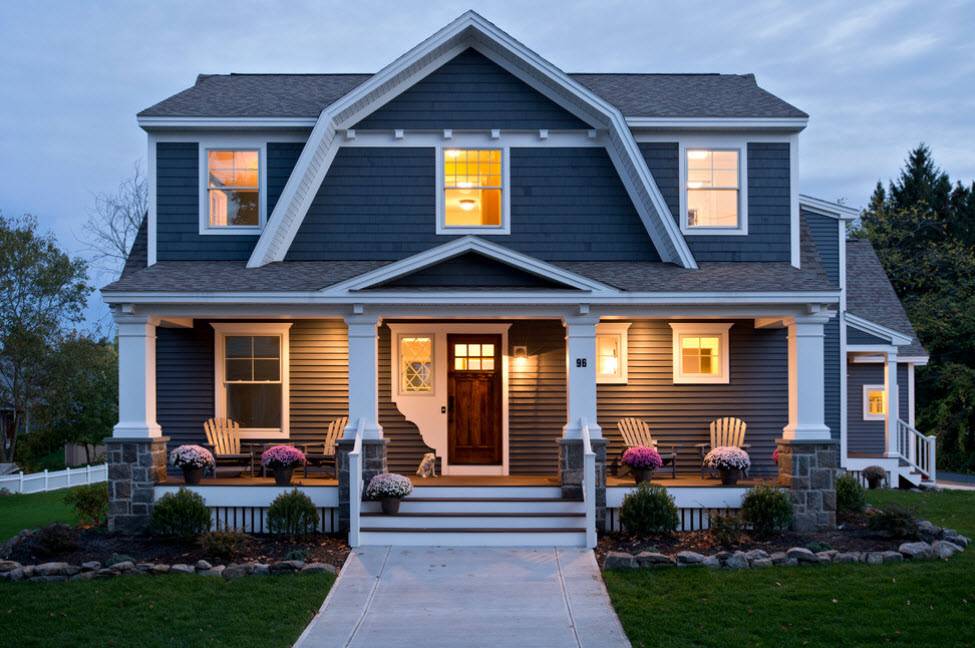

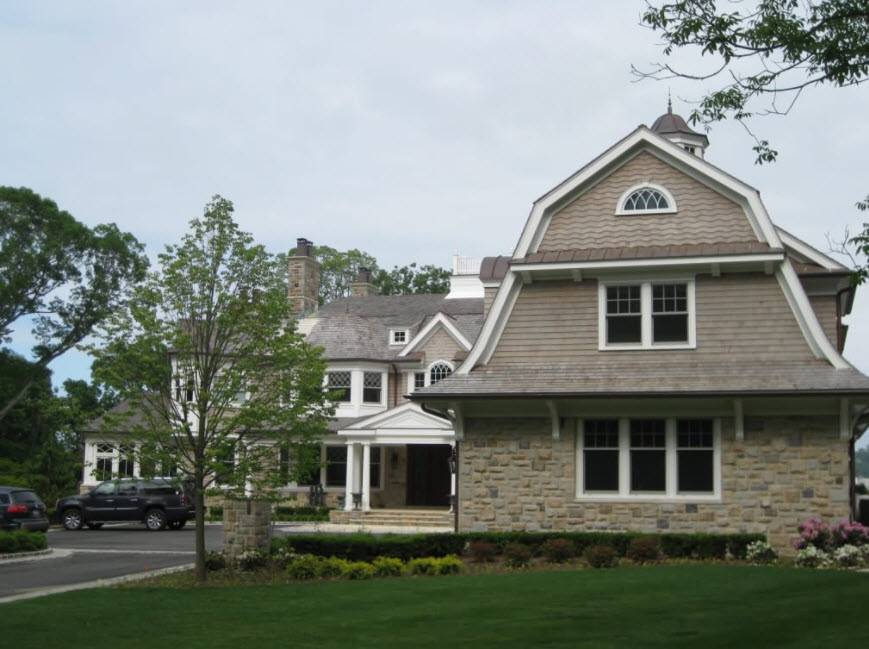

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

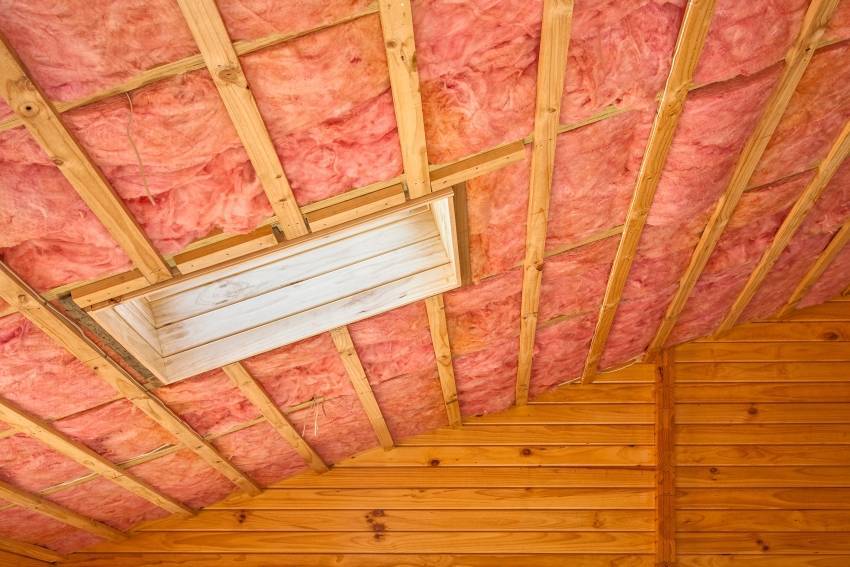

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

  • минеральная вата;
  • пенополистирол;
  • пенополиуретан;
  • пенопласт;
  • стекловата;
  • изоверт;
  • эковата.

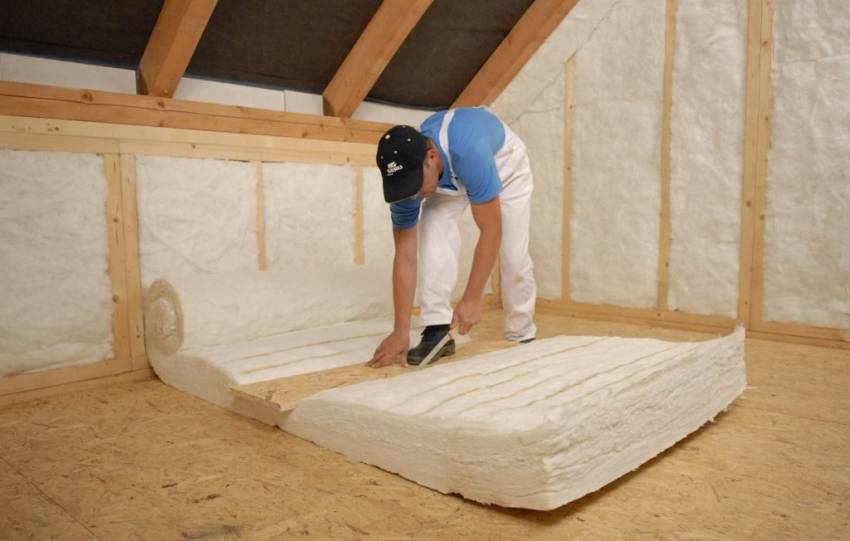

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

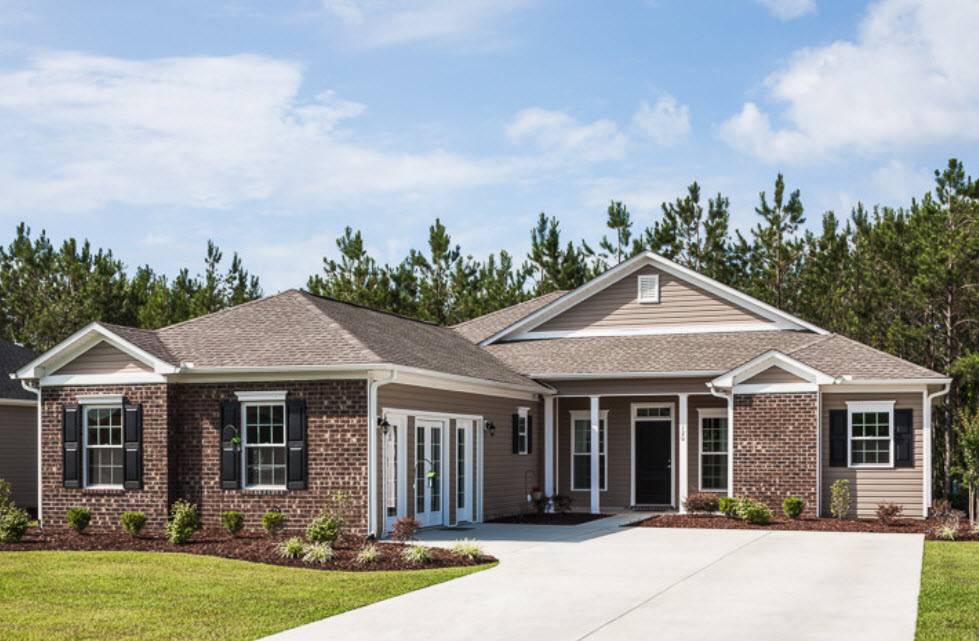

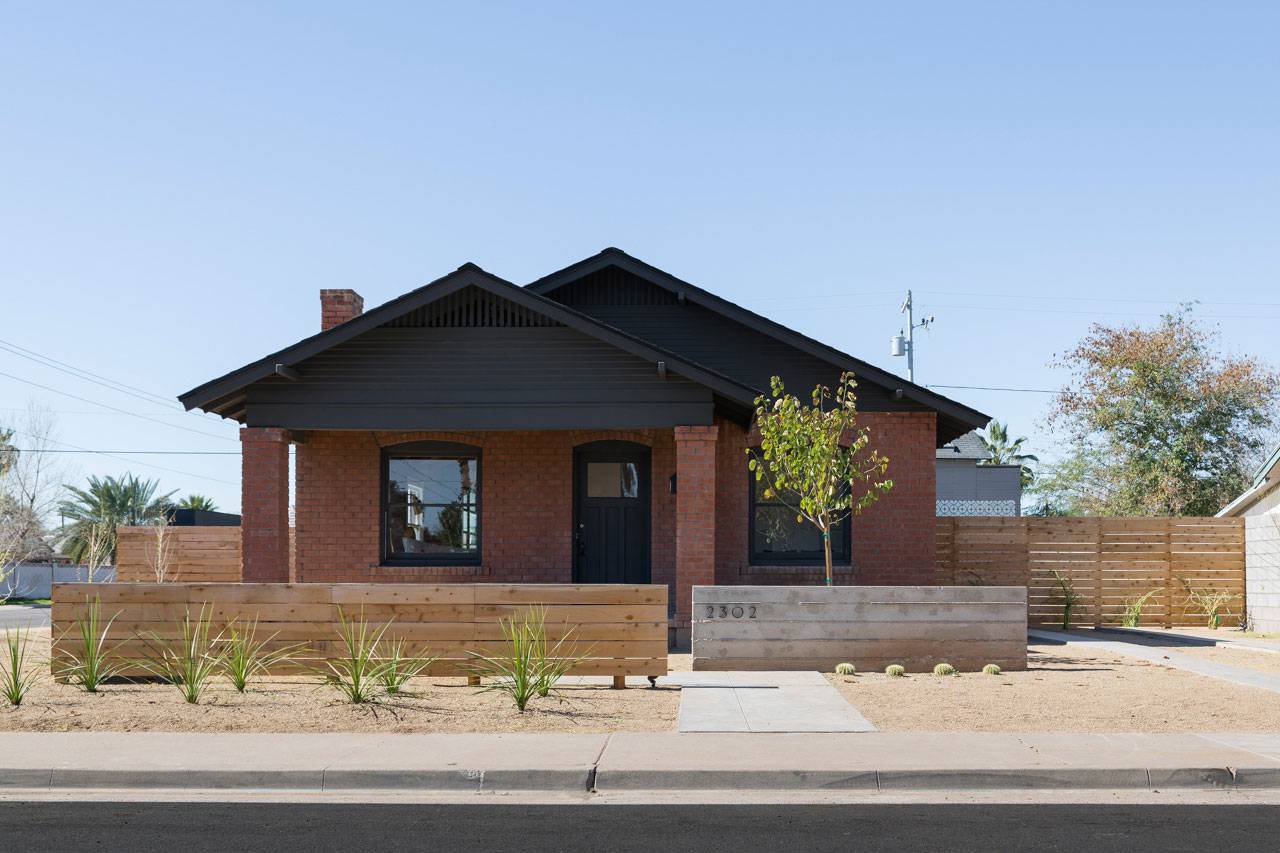

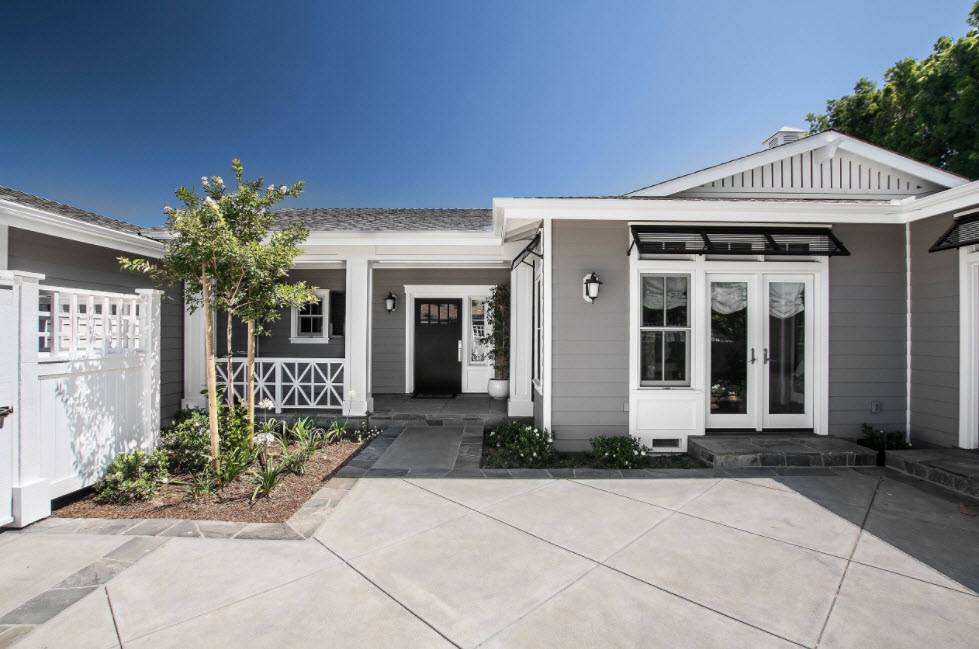

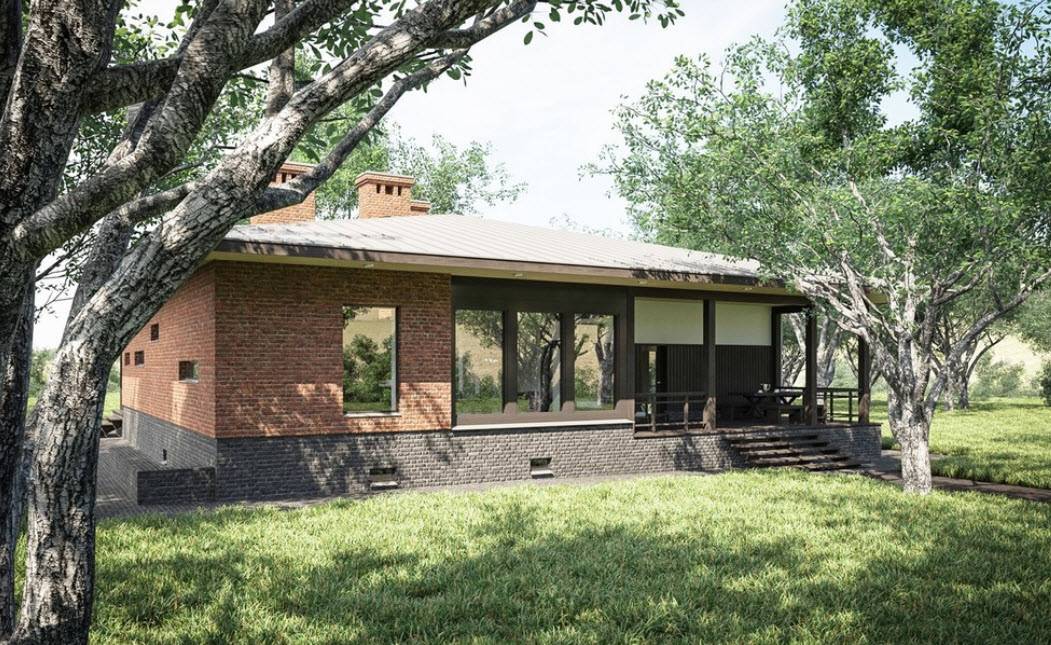

Конструкция крыши одноэтажного дома

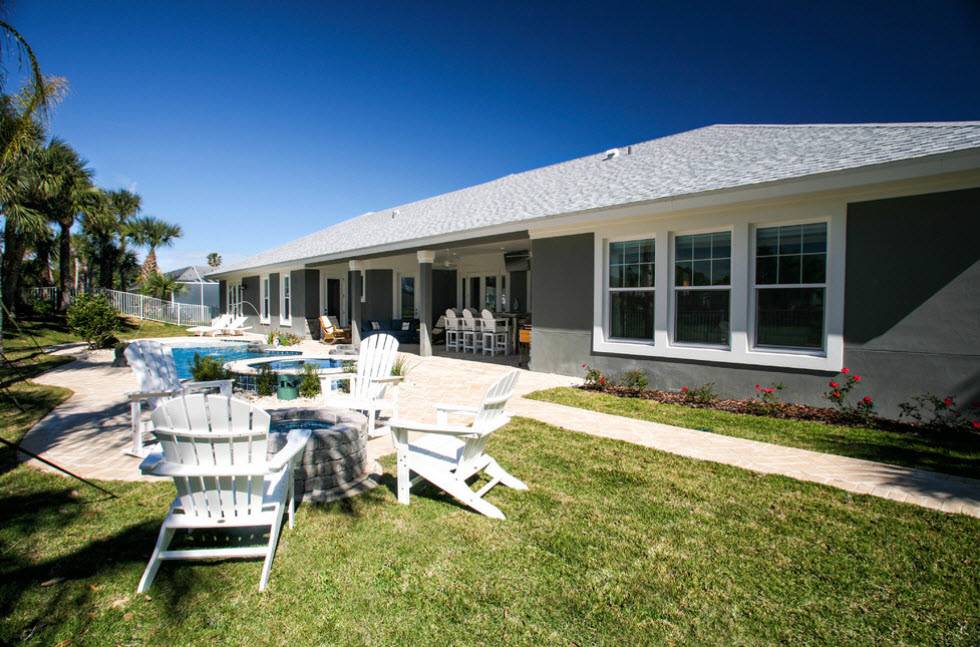

Крыша одноэтажного дома состоит из несущей и ограждающей частей, связанных между собой, ведь они не только взаимодействуют, но и поддерживают равновесие всей конструкции. Особенностью становится то, что допущенные ошибки в одной составляющей приведут к нарушениям и второй, а значит, конструкция в целом пострадает и не будет качественной.

В большинстве случаев для одноэтажного дома принято использовать скатные крыши, угол скатов зависит от многих факторов. На скаты может повлиять как тип скатной крыши, так и материал кровли. Несущей частью конструкции выступает каркас крыши, включающий в себя деревянные стропила.  Помимо них там можно найти мауэрлат, который собирает все стропила в одной точке, другой стороной ноги присоединяют с предназначенной для этого балкой. Стропильная система должна опираться на прогон, а специальные стойки равномерно распределят вес, сделают нагрузку одинаковой на все несущие стены. Для того, чтобы стропила не двигались, применяют раскосы и подкосы, а также проволоку, обеспечивающую надежную фиксацию.

Если дом полностью выполнен из сруба, то проволоку придется заменить металлическими скобами, которые нужно крепить ко второму бревну (считая сверху вниз). Стропила необходимо укладывать, сделав отступ от перекрытия в 0,3-0,4 метра, это даст легкий доступ к стропильной системе в случае, если потребуются срочные ремонтные работы.  Ограждающая часть начинается с момента, когда начинают укладку гидроизоляции, защищающей дом, обезопасив его от попадания влаги и гниения конструкции крыши. Между стропильными ногами и мауэрлатом нужно положить два слоя рубероида, после чего можно выполнять деревянную обрешетку и проводить кровлю крыши.

Если дом большой и ширина его больше 6 метров, то потребуется возведение опорных стен, ведь крыша будет нуждаться в дополнительной поддержке. При таких габаритах дома используют наслонную стропильную систему, в случае, когда постройка небольшая, то применяется висячая система укладки стропил.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

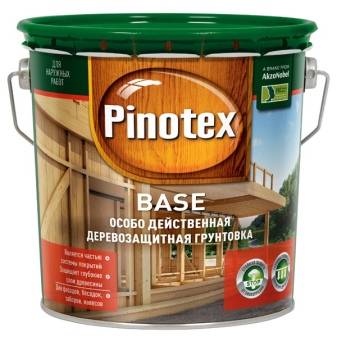

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Особенности

Мансарда является верхним этажом жилого строения. Ошибочно называть ее чердаком: внешне сходство есть, однако мансарда является помещением отапливаемого типа. Она внесена в соответствующую документацию, согласно которой является функциональной частью жилища, внесена в общий метраж и имеет определенное назначение, которое подчиняется подведенным коммуникациям.

Мансардная крыша является одновременно кровлей и стенами верхнего этажа. Однако кровля может быть различной. Ее конструктивные особенности определяют вместимость, будущее назначение и комфортабельность нахождения. Все это определяется на этапе проектирования домов в момент выбора места под будущее строение.

Являясь потолком и стенами, мансардная крыша имеет оконные проемы

Они выполняют функцию освещения внутреннего пространства, что не так важно для чердака. По этой причине крыша имеет не одно, а несколько окон

Их наличие и расположение являются факторами, затрудняющими отделку, однако необходимыми для создания комфорта.

Размеры оконных проемов подбирают в каждом конкретном случае индивидуально. В большинстве случаев это зависит от материала для строительства мансардной крыши.

Отличительной особенностью правильно сооруженной мансардной крыши является уменьшенная нагрузка на фундамент. Для строительства мансарды обычно стараются использовать облегченные материалы. Это позволяет исключить проседание всего дома, а также сооружать мансарду в домах, где ее изначально не было. За счет современных технологий подобрать нужное сырье не составляет особого труда.

Имеет значение и количество этажей основного строения. Если их два, то возведение сложной формы с массой давящих на фундамент стропил и стеклопакетов нежелательно. В этом случае придется продумывать более простой вариант мансардной кровли. Необходимо учесть и общее количество балок, чтобы их число вместе с остальными элементами конструкции не стало причиной проседания дома.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

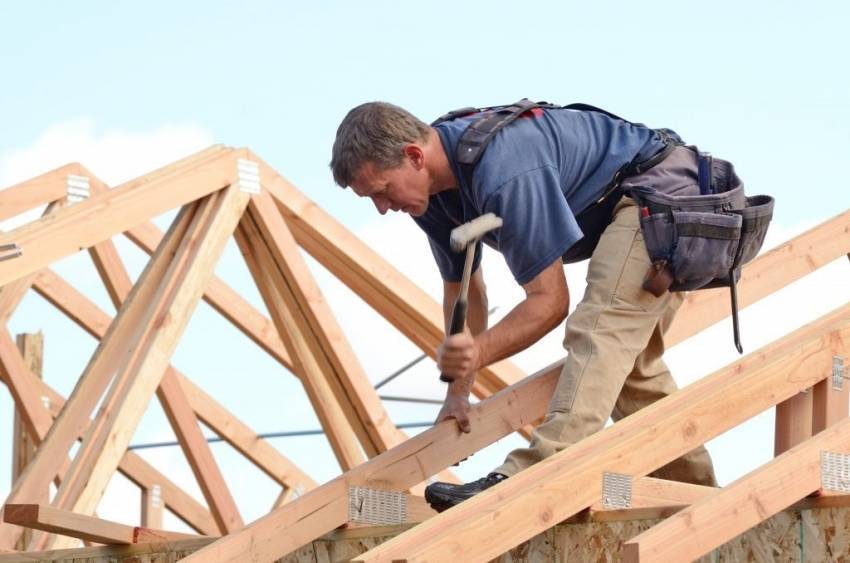

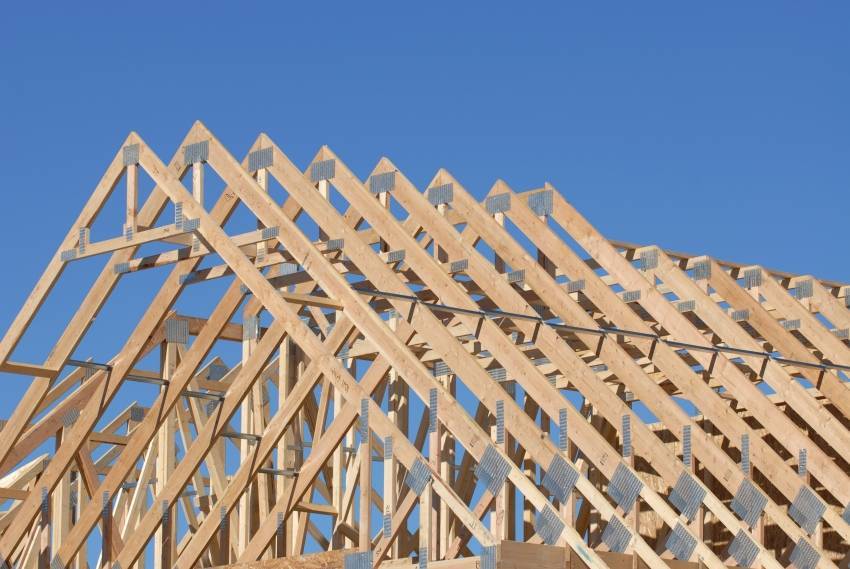

Деревянные стропильные фермы крепятся с помощью металлических зубчатых гвоздевых пластин

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

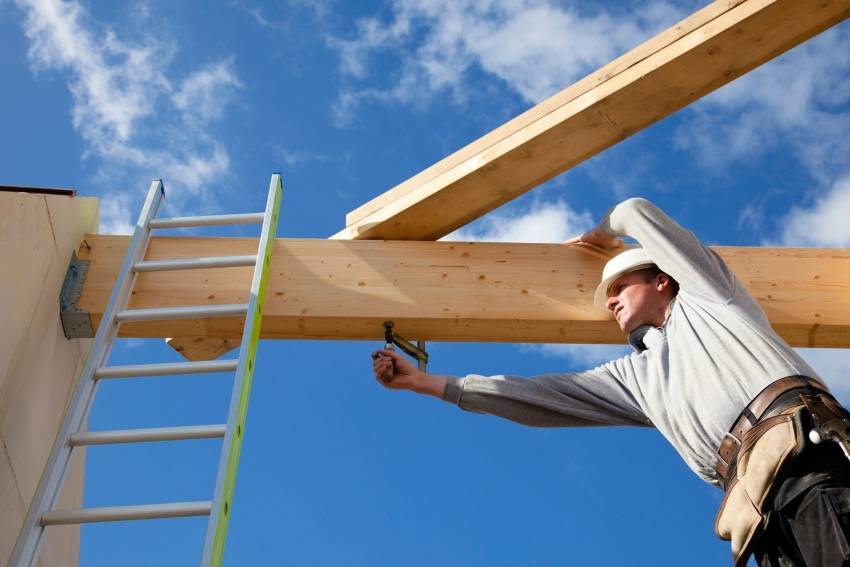

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

Стропила могут быть соединены при помощи мобильного строительного пресса

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20×50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5×5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Чтобы гвозди при креплении стропил не раскалывали стропильную ногу и кобылку, необходимо соблюдать требования СНиП

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

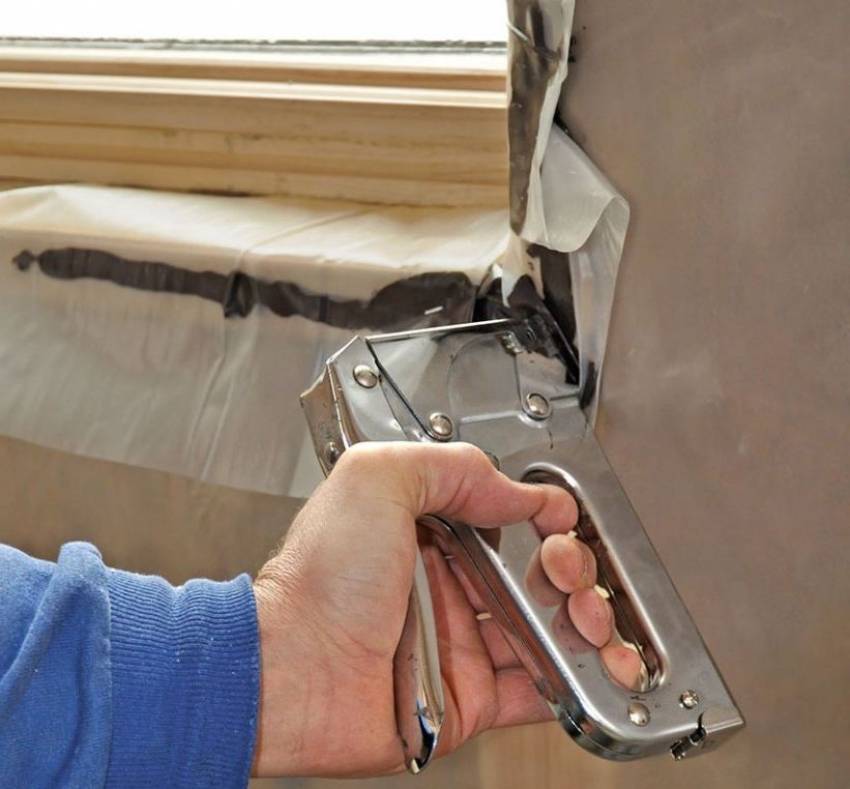

Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.

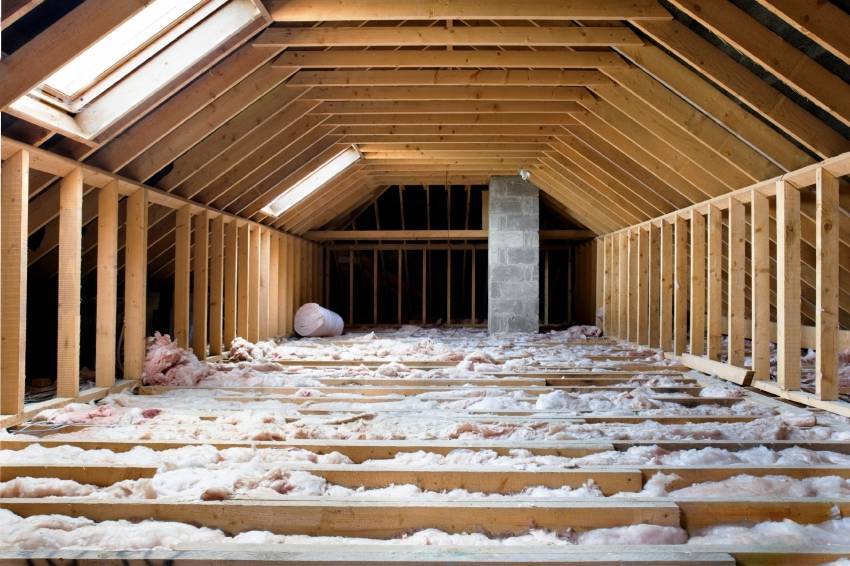

Обеспечить достаточную теплоизоляцию

Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
Нужно подбирать мебель с учетом скошенного потолка.

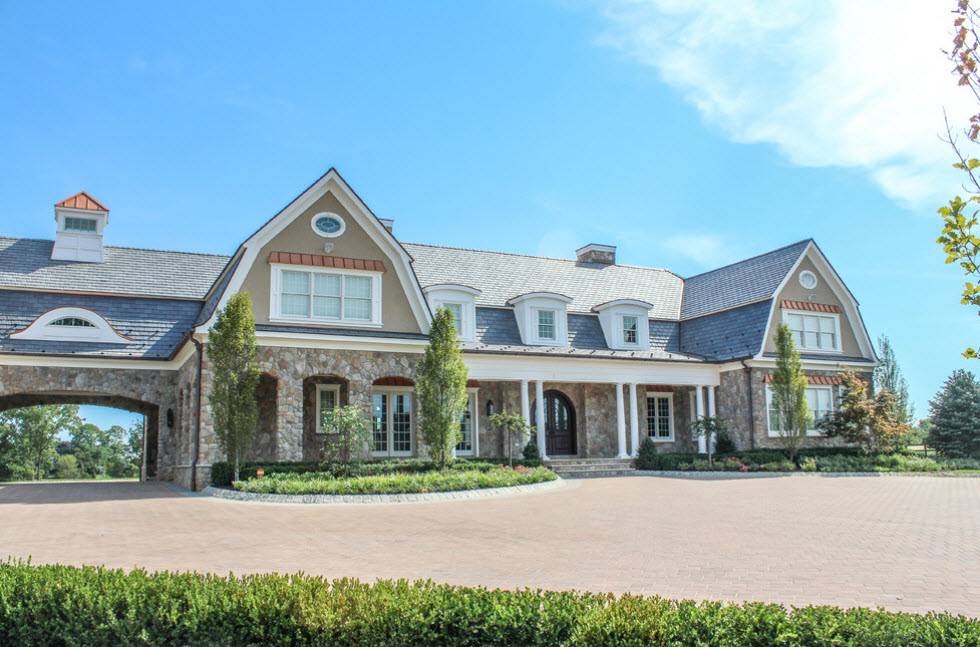

Полувальмовая крыша

Полувальмовые крыши еще называют голландскими. У нас такие конструкции используются не так часто, как в Европе.

3D эскиз полувальмовой крыши

Устойчивость к ветру и даже урагану из-за обтекаемой формы;

Надежно защищает стены и фронтоны дома от снега и дождя;

Возможность оборудовать под крышей жилое или чердачное помещение;

Оригинальный и необычный дизайн.

Дом с полувальмовой крышей

Трудность ее монтажа, большое количество ребер и ендов;

Большое количество необходимых пиломатериалов;

Сложная кровельная отделка — строителям приходится устанавливать множество упоров и подкосов.

Внутренняя отделка

Едва ли найдется вид строительных работ, в котором может более глубоко проявиться креативность создателя, чем в разработке внутренней отделки мансарды.

Особый профиль стен и потолка уже сам по себе придает своеобразную атмосферу помещениям. Поэтому дополнить их мебелью, предметами быта и интерьера не составит особого труда.

Издревле мансарды ассоциировались с творчеством и фантазией, поэтому их не помешает дополнить такими атмосферными вещами, как ковры, картины, статуэтки.

В последнее время в моду входит оформление мансардных комнат в стиле лофт.

Для мансард следует выбирать не слишком крупную мебель, ориентированную, по возможности, не вертикально, а горизонтально.

Формированию комфорта в комнатах будут способствовать правильно подобранные окна, которые можно расположить не только в стенах помещений, но и в скосах крыши.

Дизайн проекта спальни

Проект гостиной — картинка

Достоинства и недостатки

Мансарда часто становится единственным решением для тех, кто хочет расширить жилую площадь дома до строительства или после нескольких лет жизни в готовом здании. Идея организовать помещение под крышей имеет свои плюсы и минусы. Эти пункты нужно изучить перед тем, как согласовывать план или приглашать рабочих для перепланировки.

Преимущества

Площадь здания увеличивается.

Это самая распространённая причина для постройки мансардного этажа. Появляется возможность построить на небольшом участке дом, жилая площадь которого больше, чем кажется на первый взгляд. Учтите, что мансардный этаж с потолками высотой более 2-х метров облагается налогом, как остальные этажи дома.

Экономия стройматериалов

Мансарда не нагружает фундамент дополнительно – появление свободного пространства под скатной крышей подразумевается при создании проекта. Благодаря этому можно создать дополнительный этаж, не укрепляя основание дома перед постройкой.

Строительство мансардыИсточник lolodrom.ru

Снижаются потери тепла в доме.

Такой эффект возникает благодаря дополнительному утеплению крыши, что необходимо для обустройства мансарды. Считается, что любой дом с пространством под крышей теплее, чем здание без такого пространства.

Наклонные стены позволяют применить в интерьере дополнительного этажа необычные дизайнерские решения.

Недостатки:

Обустройство мансардного этажа требует больше времени и денег, чем другие части дома. Этому способствует сложная конструкция, необходимость дополнительной тепло- и шумоизоляции. Циркуляция воздуха в таких помещениях слабая, поэтому приходится устраивать новые вентиляционные шахты.

Мебель стандартных форм не подходит для мансарды со скошенным потолком. Возникает необходимость в поиске шкафов и прочих предметов сложной конструкции или в оформлении заказов в мебельной компании.

Для мансарды используется нестандартная мебельИсточник inmyroom.ru

Неудобство эксплуатации. Мансардный этаж – крайне уязвимое помещение, потому что он находится в высокой точке и не защищён деревьями. Комнаты, находящиеся прямо под крышей, оборудуют гидроизоляцией, но она со временем изнашивается. Для замены изоляционных материалов нужно временно выселять жителей комнат, поскольку это долгая и грязная работа.

Психологи считают, что не стоит проводить много времени в помещениях со скатной крышей. Из-за этого у человека развивается тревожность. В мансарде нередко устраивают детскую, но это не лучшее решение, согласно мнению специалистов.

Использование свободного пространства в качестве чердака станет лучшим решением, если нет готовности к быстрому износу стропильной конструкции. Когда мансардный этаж не оборудован отоплением и изоляцией, он лучше вентилируется, и его срок службы становится больше.

Детская в мансарде – частое явлениеИсточник img3.goodfon.ru

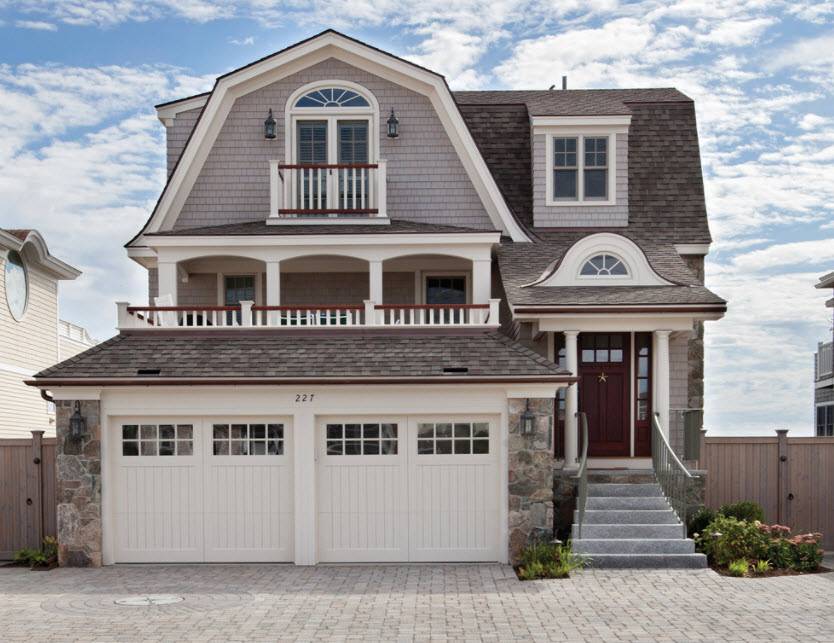

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие

Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки. Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон)

Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

  1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
  2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
  3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.
