Как производится расчет угла наклона односкатной крыши?

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

  • вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
  • стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
  • вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
  • не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Разуклонка кровли

Разуклонка – это ряд мероприятий, применяемых для создания наклона на плоских крышах, устройства на них коньков и ендов. Благодаря этому уклон односкатной крыши способствует решению проблем с накоплением осадков на ее поверхности. Уклон нужно просчитать заранее. ещё до того, как сделать односкатную крышу. Минимально допустимым показателем для плоских кровель считается величина 1,5 градуса (подробнее: “Какой минимальный уклон плоской кровли“). Наклон ската необходимо обустроить таким образом, чтобы вода с его поверхности стекала в водоприемные воронки. Для этих целей применяют керамзит или цементные стяжки, но последние значительно увеличивают нагрузку на кровлю.



Какую кровлю выбрать, подробнее на видео:

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

  • Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
  • Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

  • размеры дома;
  • планы на использование подкровельного пространства;
  • планируемая форма крыши и количество ее скатов;
  • угол наклона скатов;
  • нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
  • вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

  • Шатровая — все скаты сходятся в единой точке на вершине конструкции.
  • Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать  угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

  1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
  2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа «Стропила 1.0.1.».

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил(5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

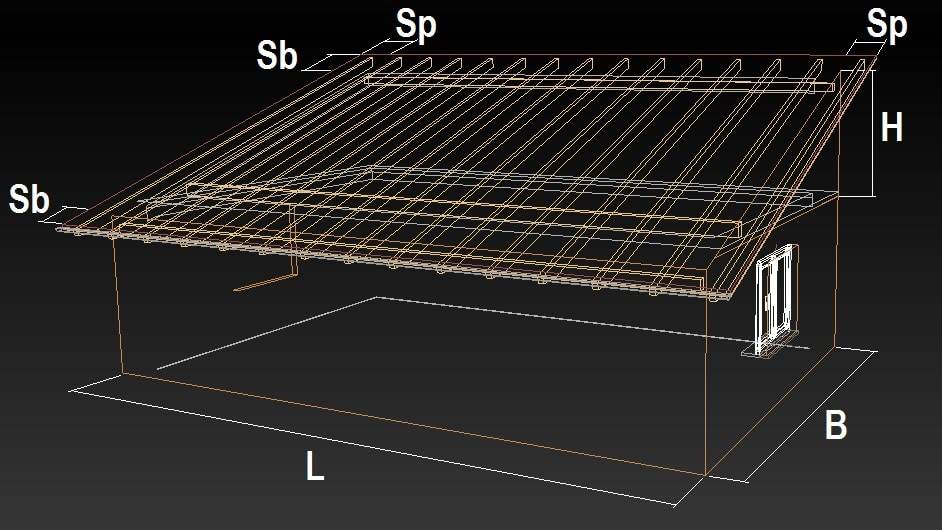

Введите параметры крыши:

Ширина основания B (см)

Длина основания L (см)

Высота подъема H (см)

Длина боковых свесов Sb (см)

Длина переднего и заднего свеса Sp (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123
Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

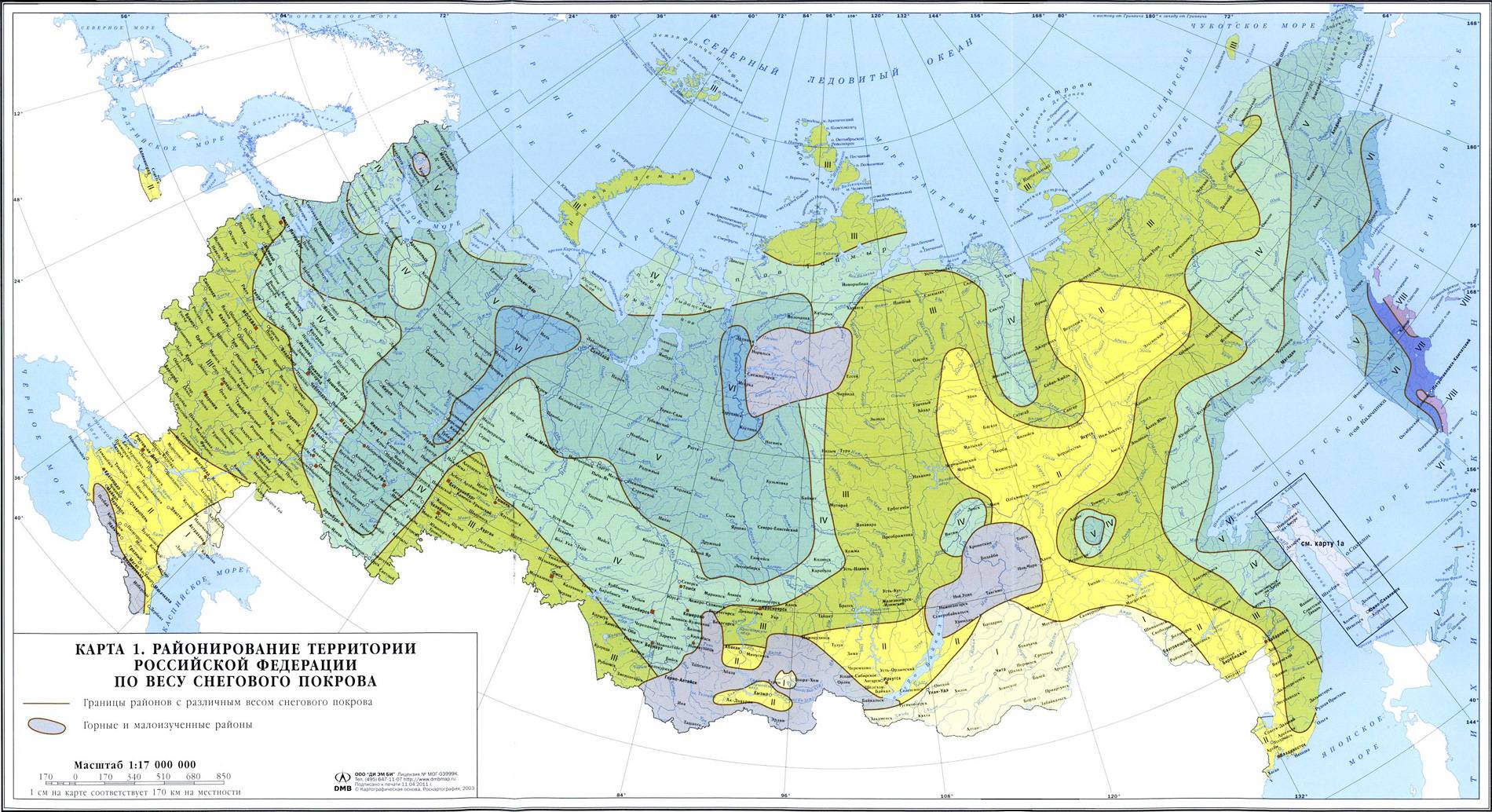

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

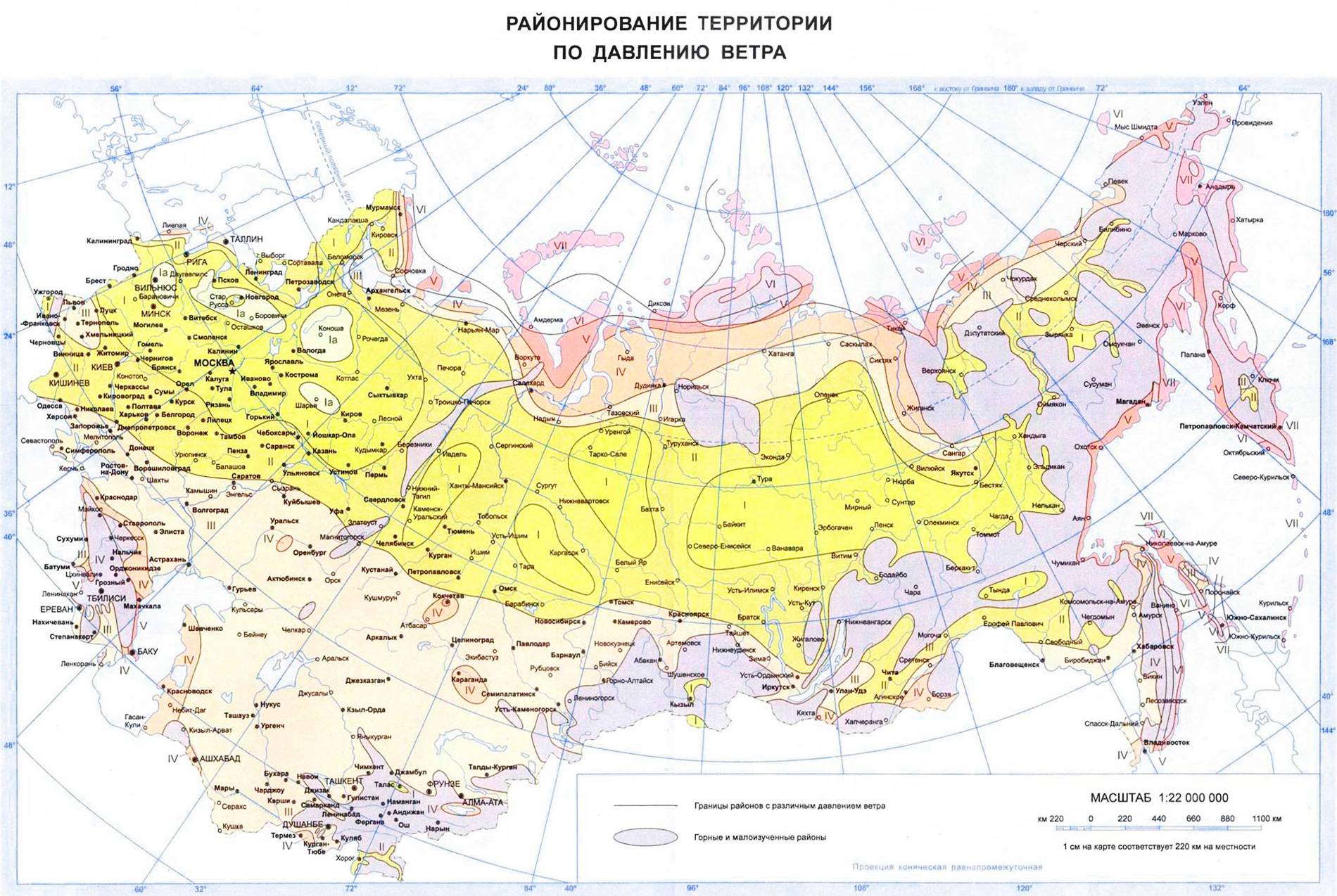

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII
Высота до конька здания

5 мот 5 м до 10 мот 10 м
Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов:

Крыша:

Угол наклона крыши: градусов.

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: м2.

Примерный вес кровельного материала: кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.

Длина стропил: см.

Количество стропил: шт.

Обрешетка:

Количество рядов обрешетки: рядов.

Равномерное расстояние между досками обрешетки: см.

Количество досок обрешетки стандартной длиной 6 метров: шт.

Объем досок обрешетки: м3.

Примерный вес досок обрешетки: кг.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Стропильная система

Основанием любой кровли являются стропила и обрешетка. Они равномерно распределяют нагрузку кровельного материала и осадков (снега). Прежде чем приступить к сооружению стропильной системы, необходимо учесть погодные условия местности (сила ветра, дождь). При этом все расчеты должны быть проведены с запасом.

Расчет стропильной системы необходимо проводить на этапе проектирования сооружения. Здесь учитывают угол наклона односкатной крыши, план стен и перегородок, площадь сооружения, длину большого пролета.

Какой должен быть угол крыши? Это зависит от крепления к опорам стропильной системы. Сегодня существует три типа крепления:

  • Наклонные;
  • Висячие;
  • Скользящие.

При сооружении наклонных стропил их располагают под углом. Нагрузка происходит на внешние стены. Другим концом стропила упираются в балку. Крепеж осуществлен подкосами и стойкими. В качестве опоры может выступать перегородка или внешние несущие стены. Шаг между стропилами может составлять от 60 до 140 см. Такое расстояние зависит от типа покрытия кровли, толщины древесины. Помните, что сооружение такой кровли требует наличие разной высоты стен. Такой тип стропил часто используют для сооружения нежилых построек.

Если нельзя соорудить опору для стропильной системы между боковыми опорами, используют висячий тип. Стропильные фермы в таком случае сооружают на земле. После их переносят аккуратно на крайние опоры. Это самый трудоемкий процесс, а сложность работы заключается в больших пролетах кровли. Несущие элементы изготавливают из металла, железобетона или древесины.

Опорой в скользящих стропилах является коньковая балка. Для соединения стропил и стен применяют «скользяшки». Такой тип стропил используют для возведения кровли в доме из древен. Таким образом, компенсируется большая усадка сруба, предотвращая повреждение здания в местах, где соединяются основные его элементы.

Выбор кровельного материала

Относительно монтажа кровельных материалов существует порядок, регулирующий уклон кровли – СниП. От величины наклона зависит не только выбор покрытия, но и количество слоев, необходимых к укладке (это касается рулонной кровельной продукции).

Наплавляемые материалы для кровли используют на крышах, имеющих угол наклона, минимальный размер которого может быть равен 0 процентов, а максимальный – 25 %. Когда уклон составляет 0-10%, материал настилают в 3 слоя. Если данный показатель от 10 до 25 %, тогда его укладывают в один слой, выбирая кровельное покрытие с посыпкой.

Листы асбестоцементного шифера укладывают на крышах, наклон которых не превышает 28%, черепицу используют, когда уклон не менее 33%, а листы стальные оцинкованные применяют на кровле, имеющей угол не более 29%.

Порядок расчета высоты конька

Когда принято решение относительно конструкции крыши, выбран материал перекрытия, учтены климатические условия и определен наклон кровли, можно вычислить высоту конька. Расчет производят при помощи угольника или путем математических расчетов. В последнем случае ширину пролета здания делят на 2, и полученный результат умножают на относительную величину, которая отражена в таблице, приведенной в статье. Для каждого угла наклона в ней расписаны значения.

В качестве примера можно привести такой расчет: ширина постройки 4 метра, а уклон кровли 30 градусов, тогда получается следующий результат:

4: 2= 2 2х0,557=1,11(метра)

Согласно расчетам, высота конька должна составлять 1,11 метра. При ремонте кровли, используя приведенную формулу, можно определить уклон кровли, но вычисления выполняют в обратном порядке. Не составит труда рассчитать высоту конька двускатной крыши таким же образом.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки
