Как произвести монтаж сборного ленточного фундамента: от выбора блоков до гидроизоляции и утепления

Как обустраивается и заливается фундамент лента своими руками – полезные советы

Профессионалы рекомендуют обращать внимание на следующие моменты:

  • возможность удаления воздушных включений путем постукивания молотком по внешней поверхности опалубки;
  • целесообразность теплоизоляции фундамента с помощью листов экструдированного пенополистирола;
  • необходимость тщательной герметизации опалубки для предотвращения потерь влаги из бетона;
  • недопустимость расслоения бетонного массива и оседания заполнителя из-за перерывов в подаче бетона.

Правильно залитый ленточный фундамент обеспечит надежность стен здания и предотвратит образование трещин. Изучив технологию работ, можно выполнить заливку самостоятельно. Желая избежать ошибок, стоит поручить сооружение фундамента профессиональным строителям.

Использование пеноплекса

Материал пеноплекс более совершенен, чем пенопласт. Утепление фундамента пеноплексом предотвращает его деформацию, постройка прослужит дольше.

Пеноплекс имеет структуру с закрытыми порами, благодаря чему он не подвержен разрушающему действию воды. Другие важные достоинства материала заключаются в его прочности и низкой теплопроводности.

Как проводится монтаж?

Устанавливать пеноплекс можно только спустя неделю после осуществления гидроизоляции, методы которой были описаны выше.

Пеноплекс выпускается в виде плит, имеющих пазы определенной конфигурации. Эти пазы обеспечивают очень плотное прилегание плит друг к другу без зазоров.

Крепление осуществляется специальными клеевыми составами. Выбирать нужно только те составы, которые не способны разрушить утеплитель. Клей наносят точечно, постепенно обрабатывая небольшие площади поверхности. Плита прикладывается к фундаменту и прижимается секунд на 40. После приклеивания плиты приступают к следующему участку. Процесс продолжают, пока вся поверхность основания здания не будет утеплена.

Клеить плиты необходимо так, чтобы они выступали на 35–50 см вверх. После завершения монтажа образовавшиеся пустоты засыпают непучинистыми материалами. В конце осуществляют тепловую изоляцию грунта по периметру.

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при строительстве сборной ленты. Все этапы работ выполняются в строгой последовательности, никаких изменений или исключений быть не может.

От точности и тщательности выполнения действий зависит прочность, надежность и долговечность основания, поэтому отнестись к ним надо максимально ответственно.

Подготовка траншеи

Рытье траншеи производится по обычной для ленточного фундамента технологии.

Производится разметка участка, при необходимости — планировка и удаление верхнего слоя грунта.

Глубина соответствует заданным проектным показателям, принятым с учетом толщины слоя песчаной подготовки.

Ширина траншеи должна превышать размеры ленты для удобства укладки блоков.

Чем глубже, тем более пологими делаются стенки чтобы исключить осыпания грунта.

Подушка под основание

Песчаная подушка необходима для коррекции дна траншеи.

Рытье производится с помощью строительной техники, не способной создавать идеальную поверхность. Слой засыпки выравнивает ее и корректирует горизонталь, требования к которой достаточно высоки.

Для создания слоя засыпки используется чистый речной песок, лишенный посторонних включений (особенно, глинистых).

Минимальная толщина слоя составляет 10 см, при необходимости его можно увеличить, но слишком усердствовать в этом нельзя.

Как бы качественно подушка ни уплотнялась, некоторое оседание неизбежно. Чем толще слой, тем сильнее будет заметно оседание ленты.

Уплотнение производится ручной трамбовкой или строительной виброплитой. Рекомендуется смачивать слой засыпки, чтобы добиться максимальной плотности укладки.

Укладка блоков

Монтаж блоков производится в два приема:

  • Укладка трапециевидной подушки. Опорная линия для ленты устанавливается на подготовленную песчаную поверхность и тщательно выравнивается по оси траншеи.
  • Укладка ФБС. На поверхность бетонной подушки устанавливаются блоки. Первые из них располагаются по углам, выравниваются по осям, после чего укладывают остальные элементы. Для контроля положения устанавливается шнур-причалка, ориентируясь на который производят монтаж. Стыки блоков располагают вразнобой, чтобы не уменьшать прочность ленты и устойчивость к вертикальным нагрузкам. Укладку производят на песчано цементный раствор, который наносят как на горизонтальные, так и на вертикальные торцовые участки.

ВАЖНО!

Если размеры ленты не позволяют использовать целое число блоков (что бывает чаще всего), используются дополнительные доборные элементы нужного размеры.

Завершающие этапы работы

После укладки необходимого количества рядов производятся завершающие этапы работ. В них входят нанесение слоя гидроизоляции и утепление поверхности ленты.

Для этого используются специальные материалы — гидроизоляцию чаще всего делают с помощью битумной мастики, а утепление выполняют путем наклейки плит пеноплекса.

После окончания этих работ засыпают пазухи траншеи и переходят к дальнейшим строительным работам.

Гидроизоляция швов между плитами фундамента


Заполнение пустот между фундаментными плитами перекрытия (фото) Плитные фундаменты отличаются меньшей прочностью, чем монолитные конструкции, за счет использования фабричных железобетонных плит, соединенных между собой. Уязвимое место таких оснований – это стыки. Они могут быть различного размера, поэтому защищать от попадания воды нужно не только бетон, но и соединения. Делается это так:

  1. Сначала устанавливаются плиты, и соединения между ними обмазывается бетонным раствором.
  2. Плиты соединяются между собой и оставляются на несколько дней сохнуть.
  3. Затем швы расширяются с помощью болгарки или ударной дрели.
  4. На дно заливается жидкий битум, поверх него бетонный раствор.
  5. На верхней кромке стыков укладывается полиуретановая нить и запаивается горелкой.

Таким образом, существует несколько методов гидроизоляции фундаментной плиты, метод выбирается индивидуально в зависимости от требований, так как каждый вариант гидроизоляции имеет свои недостатки и преимущества, играет важную роль и финансовый вопрос.

Особенности блоков

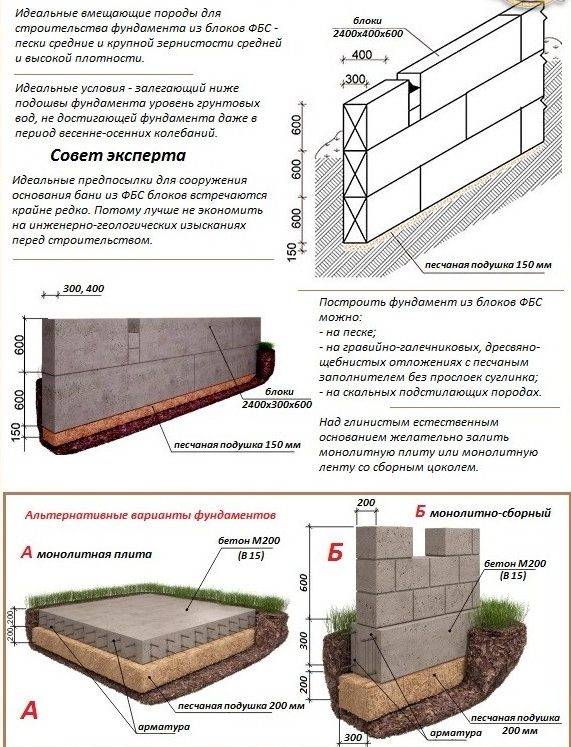

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Фундамент с помощью блоков

Для кладки лент из отдельных блоков, стройматериалы располагают перпендикулярно разбивочным осям. Предварительно потребуется установить маяки из этих же блоков на углах и пересечении осей. Уровень устанавливается нивелиром. Кладка остальных блоков осуществляется и по обрезу нижнего ряда, и по разбивочной оси. В вертикальное пространство между блоками укладывается бетонный раствор, укрепляемый прутьями арматуры толщиной 20 мм. Излишки стали и раствора убираются сразу, чтобы они не мешали дальнейшей кладке гидроизоляции.

В местах, предусмотренных для проведения коммуникаций, оставляются зазоры между блоками. Трубы из пластика или металла сразу же заливаются раствором и покрываются гидроизоляцией снаружи. В качестве гидроизоляционного слоя можно использовать битумную мастику или рубероид. На блоки укладывается бетонный пояс из арматуры, что позволит достичь ровной поверхности лент и избежать скоса здания. Фундаментом сборного типа могут выступать блоки пустотелые, монолитные без пазов или с ними.

Устройство и конструктивные особенности

Конструкция железобетонных фундаментов данного типа состоит из нескольких элементов помимо самих блоков ФБС:

  • Песчано-гравийная подушка. Располагается на дне траншеи, служит для равномерного распределения нагрузки и качественного дренажа;
  • Железобетонная подошва. Сборные конструкции имеют поперечное сечение трапецеидальной формы и увеличенную площадь основания в сравнении с блоками ФБС. Используются для повышения несущей способности фундамента и защиты от просадок.
  • Армированный пояс. Представляет собой слой бетона в верхних частях фундамента из ФБС. Непосредственно на армопоясе в дальнейшем возводятся несущие стены здания.
  • Тепло- и гидроизоляция. Эти материалы укладывают вдоль боковых частей железобетонных блоков. Их основные функции – предотвратить разрушение конструкций из-за воздействия грунтовых вод, атмосферных осадков и резких перепадов температур.

При каких условиях требуется утепление

Утепление ленты необходимо, если окружающий грунт имеет склонность к пучению в зимнее время. Это является основным условием и причиной проведения мероприятия.

Кроме того, установка теплоизолятора позволяет исключить теплопотери через материал ленты, что снижает расходы на обогрев всего дома и подвального помещения в частности.

В сочетании с качественной приточно-вытяжной вентиляцией подвального помещения, утепление позволяет удалять влажный отработанный воздух, решая проблему конденсации влаги на холодных поверхностях ленты и потолочной плиты.

ВАЖНО!

Утепление ленты необходимо производить как снаружи, так и изнутри помещения. Использование методики по отдельности, либо с внешней, либо с внутренней стороны, ожидаемого эффекта не принесет и окажется пустой тратой денег и усилий.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit.ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

Этапы работ по строительству фундамента

Столбчатый фундамент достаточно прост в исполнении. Имея базовые строительные навыки его можно построить самостоятельно. О том, как это сделать своими руками, читайте здесь.

Расчет


осуществляется по формуле — S = 1.4 x P/Ro

  • S – суммарная площадь сечения всех столбов в конструкции;
  • P – общая масса здания;
  • Ro – расчетное сопротивление грунта (показатель из таблицы 1-5 на стр.6 СНиП 2.02.01-83); 1.4 – коэффициент запаса прочности.

Все о расчетах для столбчатого фундамента расскажет эта публикация.

Разметка

При помощи строительной нити и колышков нужно отметить контур здания на пятне застройки. Второй нитью отмечается внутренний контур ростверка. Разметка должна полностью соответствовать проекту. Подробнее — в этой статье.

Обустройство песчаной подушки

Чем выше опора фундамента и чем меньше ее площадь в подошве, тем больше роль подушки, на которую она опирается. При строительстве столбчатой конструкции подушку обустраивают с особой тщательностью.

Сначала нужно дно ямы, подготовленной для установки опоры, хорошо утрамбовать. Потом засыпать песком или песком со щебнем.

Опалубка

Монолитные заливные колонны сооружаются с применением опалубки. Она нужна для формирования стенок опоры и придания ей прочности. Опалубка может быть съемной или несъемной. Первый вариант отличается тем, что после застывания бетона опалубка будет демонтирована.

Материалом для опалубки может послужить:

  • доска;
  • фанера;
  • ДСП;
  • стальные листы.

Об опалубке для СФ читайте тут.

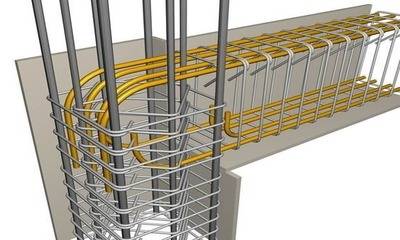

Армирование

Для укрепления каждого столба нужно несколько прутков арматуры 10-12 мм, которые устанавливаются вертикально на всю высоту опоры. Они связываются поперечными элементами из арматуры 6 мм.

Подробности — в этом материале.

Обвязка

Верхушки столбов связываются между собой обвязкой ростверком. Обвязку выполняют различными материалами:

  • железобетоном;
  • строительными блоками, уложенными на каркас;
  • швеллером;
  • деревянными брусьями;
  • двутавровыми балками.

Об обвязке СФ можно узнать тут.

Утепление

Если здание построено с высоким ростверком, между уровнем почвы и дном постройки образуется пустота, которая становится причиной выхолаживания помещений через пол. Кроме того, повышенная влажность может быстро разрушить материал стен и чернового пола.

Чтобы этого избежать, нужно фундамент утеплить. Для этого цоколь закрывается листами пенопласта или пенополистирола. Подробнее читайте здесь.

Чем закрыть?

На последнем этапе столбчатую конструкцию вместе с утеплителем закрывают фальш-цоколем (зибиркой). С этой целью применяется любой облицовочный материал, предназначенный для отделки цоколей.

О том, как и чем закрыть столбчатый фундамент, расскажет эта статья.

Какие материалы понадобятся для обустройства ленточной основы

Для постройки монолитной фундаментной ленты из железобетона необходимо подготовить:

  • раствор бетона. Учитывая увеличенный объем бетонирования, целесообразно купить готовую смесь;
  • металлические прутки рифленого сечения. Из них изготавливают арматурную решетку, предназначенную для усиления конструкции;
  • материалы для монтажа опалубки. Для сборки опалубочной конструкции потребуется фанера, доски или листовой металл;
  • среднефракционный гравий и очищенный песок. Они используются при обустройстве демпфирующего слоя;
  • гидроизоляционные материалы. Для повышения влагостойкости фундамента используется мастика на основе битума или листы рубероида;
  • вязальную проволоку. Она обеспечивает жесткую фиксацию арматурных стержней, а также неподвижность щитов опалубки.

При условии самостоятельного приготовления бетонной смеси потребуется портландцемент, щебень, песок и вода. Не забудьте подготовить саморезы и гвозди для сборки опалубочной конструкции.

Необходимые материалы для обустройства ленточной основы

Ленточный фундамент из сборного железобетона без устройства цокольного этажа.

  1. бетонная подготовка
  2. блоки ленты фундамента ФЛ
  3. блоки стен фундамента ФБС
  4. армированная консоль
  5. отсечная гидроизоляция
  6. крупноформатный керамический блок Керакам 11,1 нф М150
  7. облицовочный декоративный камень
  8. термоизоляционная вставка из экструдированного пенополистирола #50мм
  9. бетонный армированный пояс
  10. П-образный керамический блок опалубки
  11. плита перекрытия
  12. полнотелый кирпич М100-125
  13. тёплый кладочный раствор
  14. теплоизоляционный слой из экструдированного пенополистирола #100мм
  15. крупноформатный керамический поризованный блок Керакам СуперТермо
  16. облицовочный кирпич
  17. гибкие базальтопластиковые связи кладки несущей стены и стены из облицовочного кирпича.

Методы гидроизоляции монолитного фундамента


Покрытие фундаментной плиты проникающей гидроизоляцией техниколь Современная строительная индустрия предлагает несколько видов гидроизоляции:

  1. Обмазочная. Гидроизоляция легко наносится, обладает значительным сроком службы и относительно недорогая.
  2. Проникающая гидроизоляция. Появилась относительно недавно, но уже успела зарекомендовать себя с лучшей стороны. Благодаря специальной структуре, она проникает даже в минимальные поры, там твердеет и кристаллизуется. Производится на основе битума и полиэстера или полиэфира (высокомолекулярные соединения, которые получают приемущественно поликонденсацией многоосновных кислот), дополнительно используются минеральные и полимерные добавки, улучшающие характеристики гидроизоляционного слоя.
  3. Рулонная гидроизоляция. Это классический вариант, стоит дешево и доступен среднему уровню достатка потребителя. Но срок службы рулонной гидроизоляции относительно небольшой и она подвержена механическому воздействию.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

  • жёсткость конструкции;
  • высокую ремонтопригодность;
  • простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
