Как сделать шлакоблок своими руками: разбор процесса производства, фото и цены

Как изготовить: пошаговая инструкция

Чтобы самостоятельно сделать шлакоблок можно воспользоваться двумя способами: применить подручные средства или специальный станок. На станке работа проходит быстрее, но его нужно отдельно приобретать, на что уйдет приличная сумма денег. Станок можно также изготовить своими руками: он поможет хорошо утрамбовать смесь в формы, чтобы внутри не осталось пустот.

С подручными средствами

Этот вариант считается менее затратным, но более длительным по времени. Для начала необходимо замесить раствор для шлакоблока: все сыпучие элементы засыпать в бетономешалку или специальную емкость, добавить воды и перемешать. Замес можно производить лопатой в большом корыте или приготовить раствор с помощью электрической бетономешалки.

Процесс замеса раствора для шлакоблока на фото:

Когда раствор готов, можно приступать к заливке блоков в формы:

  1. Формы. Они бывают деревянными или металлическими: выбор остается за производителем. Легче всего изготовить деревянные формы из подручных средств. Раствор заливают в форму на 1/3 часть.
  2. Простукивание. Если вибростол не используется, то берут молоток. С его помощью постукивают по всем бортам формы. Это делают для того, чтобы лишние пузырьки воздуха вышли наружу и внутри камня не образовалось пустот, которые уменьшают прочность блока.
  3. Далее необходимо снова залить еще 1/3 раствора и повторить процедуру с простукиванием молотком.

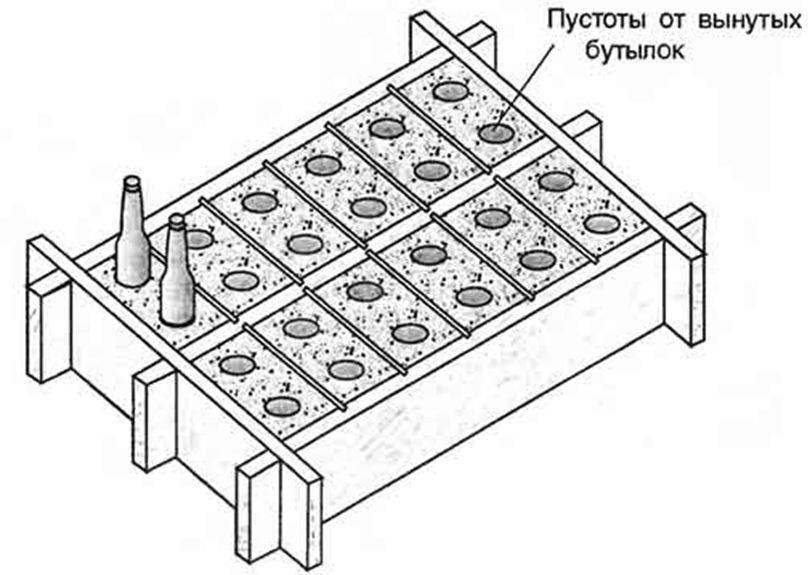

  4. Формирование полостей. Если необходимо сделать полнотелый камень, то полости не нужны. Но, если предполагается создать блок с пустотами, то используют пластиковые бутылки. Их вставляют в блок на одинаковом расстоянии. В одном камне может быть 2-3 бутылки, в зависимости от размеров шлакоблока.
  5. Сушка. Раствор в формах оставляют для полной просушки на протяжении 2-4 суток.
  6. После того, как шлакоблок высох в формах, их раскрывают и аккуратно удаляют камни.

Шлакоблоки раскладывают на поддонах для сушки и ждут еще несколько дней для полного высыхания строительного материала.

В такие формы заливается смесь, утрамбовывается, затем сушится:

В этом видео можно узнать о процессе изготовления шлакоблока с помощью формы:

На специальном станке

Проще всего выполнять работы по производству с использованием вибростола. Для этого также готовят раствор, затем укладывают его в форму горкой. На несколько секунд включают вибростол и осаживают раствор. Если смеси оказывается мало, ее снова добавляют и снова включают вибростол. Степень заполнения форм можно регулировать за счет осаждения прижима на виброплите.

Вибростол снова включают на 10 секунд, после чего вынимают форму. Блоки сушат 5-7 дней, а потом еще около месяца до полного затвердевания уже без формы.

Производство шлакоблока на специальном станке:

Материалы для изготовления шлакоблока

В стандартный раствор для производства стенового камня входят такие смеси, материалы и вещества, как шлак, угольная зола, отходы горения доменных и мартеновских печей. Но на практике наличие именно таких компонентов необязательно — чаще всего применяют наполнитель, который наиболее распространен в регионе. Например: перлит, гравий, щебень, известняк, керамзит, опилки, песчано-гравийную смесь.

Если соблюдать правильные пропорции при добавлении нетрадиционных стройматериалов, то можно не только увеличить прочность строительного камня, но и удешевить его стоимость. Шлакоблок усиленный производится согласно требованиям ГОСТ 6133-99.

Обязательными к соблюдению в ГОСТ являются только несколько пунктов, а именно:

  1. Соблюдение цвета смеси согласно образцу.
  2. Соблюдение прямоугольной формы согласно ГОСТ.
  3. Количество пустот или полнотелость.
  4. Толщина стенок и перегородок пустотелых стеновых шлакоблоков — не меньше 20 мм.
  5. Условное обозначение изделия должно содержать сокращенное обозначение камня — К, области использования и строительного назначения (С — кладка стен или П — перегородки, Л — лицевой блок или Р — рядовой блок), типа блока для укладки (ПР — порядовочный блок, УГ — угловой, ПЗ — перевязочный блок), с пустотами (ПС — пустотелое изделие), длины в см, марки по морозостойкости, марки по прочности, среднего коэффициента плотности и ГОСТ.

Пример обозначения изделия длиной 410 мм, марки по прочности 50, марки по морозостойкости — F75, средней плотности 1800 кг/м 3 : КРЛ-ПЗ-ПС-41-50-F75-1800 ГОСТ 6133-99.

Состав раствора для изготовления шлакоблоков согласно ГОСТ 6665-91 Камни стеновые бетонные. Технические условия:

  1. Цемент М-400 класс Д 20.
  2. Очищенный и просеянный кварцевый песок для смеси.
  3. Отсев — материал, который получают дроблением горных пород, гравия или щебня.
  4. Вода.

Смесь для приготовления блоков готовится в следующей пропорции: песок, цемент и шлак в пропорции 3:1:5. Добавление воды — 0,5% от количества цемента. Если шлакоблок прессуется без применения песка, то пропорции нужно соблюдать следующие: 1:9 при таком же расходе воды.

Сушить до полного затвердевания изделия рекомендуется 20–30 дней при высокой влажности воздуха и температуре 20 °C (требования ГОСТ 6133-99). Чтобы ускорить затвердевание бетона, можно в раствор добавлять пластификаторы. Складывать блоки на поддон можно через 4 суток после полной просушки. Зимой пустотелый стеновой камень следует укладывать пустотами вниз, чтобы избежать появление трещин.

Что нужно для старта?

Следует сперва дать небольшую огласку самому материалу. Пескобетонные блоки являются прочными и надежными стройматериалами, которые, несмотря на свое недолгое пребывание на рынке, уже успели завоевать доверие крупных застройщиков. Для начала вам потребуется машина, которая изготавливает готовую продукцию. По мнению экспертов при активном продвижении бизнеса, такая деятельность может окупиться в течение первого строительного сезона.

По оценкам экспертов насыщенность рынка низкая. Это значит, что если купить оборудование для производства пескоблока и начинать бизнес сейчас, есть все шансы быстро пробиться в ТОП своего региона и надежно закрепиться здесь, расширив сеть промышленных предприятий.

Сложность в плане открытия ниже среднего – по оценкам специалистов она составляет 4 бала из 10 возможных. Для сравнения открыть свой автосервис с станиной и аппаратурой для диагностики составляет уже 6 баллов из 10 возможных.

Но для старта потребуются инвестиции. Их нельзя назвать крупными, цена оборудования и всех комплектующих для мини-завода составит 1 000 000 рублей. Для того же автосервиса требуется чуть больше 1 500 000 рублей, чтобы начать развивать предприятие.

Залогом для успешного старта является правильно подобранное оборудование, которое обеспечит вас бесперебойным производством готового строительного материала. Ключевым инструментом будет являться станок по производству пескобетона.

Производство шлакоблока своими руками

Когда-то такой вид строительного материала изготавливался только при помощи специального оборудования, и камеры для пропаривания, самостоятельное производство считалось невозможным. Теперь можно самостоятельно изготавливать шлакоблоки, используя вибростанок, и необходимые компоненты. Также для выполнения работ понадобиться наличие ровной площади, и возможность подключения к электрической сети. Чтобы самостоятельно изготовить шлакоблоки, понадобится вода, наполнитель, цемент, и пластификатор. Цемента используют в зависимости от марки, наполнителем могут служить различные материалы, шлак, песок, опилки, керамзит или другие компоненты. Основным компонентом при изготовлении является цемент, к нему добавляют остальное сырье, и воду.

Обычно при производстве используется портландцемент 400 марки, при использовании другого вида цемента, отличаются пропорции. Если используют марку ниже, то увеличивают количество добавляемого материала на 15%, тогда можно добиться высокого качества раствора. В качестве наполнителя также можно использовать различные строительные отходы, и другие материалы. Выбор всех компонентов зависит от необходимой себестоимости, и качества шлакоблока. Добавление пластификатора не является обязательным, но необходимо помнить, что он улучшает качества материала.

Такая добавка помогает увеличить показатель морозоустойчивости, и влагоустойчивости, повышает прочность материала, ускоряет процесс застывания. Благодаря быстрому застыванию, быстро освобождается площадь, и можно приступать к изготовлению следующей партии, что помогает повысить производительность. Для изготовления одного элемента добавляют всего 5 грамм пластификатора.

Общие сведения о шлакоблоке

Шлакоблоками называются строительные блоки, которые получают в процессе вибропрессования или застывания бетонного раствора в форме. Они бывают пустотелыми и монолитными. Последние отличаются прочностью и чаще применяются при устройстве фундаментов или в качестве материала для облицовки. Состав шлакоблока (как, впрочем, и пеноблока) оптимален для строительства.

В состав раствора шлакоблока может входить: шлак, зола, отходы горения угля. Также в смесь можно добавлять и другие ингредиенты, которые только доступны в вашем регионе. В том числе применяют отсев керамзита, песок, отходы кирпича, опилки, гравий, перлит, а также многое другое.

В результате, делать станки для шлакоблоков своими руками очень выгодно. Экономия на стройматериале будет, как минимум, в четыре раза, так как на рынке цена на данный стройматериал не малая.

Как осуществить замес раствора для создания шлакоблока?

Название стройматериала «шлакоблок» говорит само за себя. Это означает, что основной составляющей раствора будет шлак, полученный в доменной печи, который следует просеять через специальный просеиватель (сито).

Шлак гранулированный

Нам понадобится:

  • 7 частей основного наполнителя (им послужит шлак);
  • 2 доли гравия, имеющего фракции 5-15 мм;
  • полторы части цемента (лучше всего брать марку М 400, 500);
  • примерно 3 части воды.

Кроме шлака, в качестве основного элемента могут выступать и другие составляющие: глина, керамзит, песок, гравий, щебень, гипс и многие другие. Следует заметить, если в роли наполнителя вами выбран доменный шлак, то другие добавки запрещается использовать. Если вы хотите получить цветной шлакоблок, то в раствор можно ввести мел или доведённые до мелкой крошки красные кирпичи (их следует истолочь).

Кирпичная крошка

Кроме того, в процессе производства шлакоблоков следите за тем, чтобы раствор не растекался.

Цветной шлакоблок

Цветной шлакоблок красный

Название компонентовКол-во компонентовПлотность, кг/м3Водопоглощение, %Мрз, циклов не менееПредел прочности при сжатии, кг/см2
Цемент, кг Песок, кг (м3) Щебень, кг (м3) Вода, л (в зависимости от влажности компонентов)500 900 (0,52) 900 (0,52) 100…20023504200410
Цемент, кг Отсев, кг (м3) Песок, кг (м3) Вода, л500 920 (0,54) 1150 (0,7) 100…20021604,5200400
Цемент, кг Песок, кг (м3) Вода, л600 1550 (0,9) 100…19022005,3200436


Пластификатор для бетона


Суперпластификатор

Когда вы собираетесь самостоятельно наладить процесс создания шлакоблоков, следует понимать, что универсальной рецептуры раствора не существует. Каждый мастер путём проб и ошибок подбирает свою уникальную формулу. Если вы новичок, то можете прибегнуть к стандартной.

Можно ли изготовить самостоятельно?

Для большого объёма производства шлакоблоков нужно иметь не самодельное оборудование и формы-заготовки, а качественные приспособления, которые бы создавали идеальную геометрию изделий.

Но для того, чтобы сделать блоки только для частного, небольшого строительства, необязательно покупать дорогой инструмент и оборудование. Формы для шлакобетонов можно изготовить своими руками, просто воспользовавшись подручными средствами.

Для самостоятельного сооружения форм понадобятся:

  • материал для стенок формы (металл, железо, дерево, пластик);
  • саморезы, болты, гайки – для скручивания элементов между собой;
  • болгарка, ножницы по металлу, ножовка – для разрезания материала на нужные куски по размерам (в зависимости от того, какой материал будет выбран);
  • тиски и струбцины – для соединения сторон формы и придания им жёсткости;
  • аппарат для сварки;
  • лист металла или стали для создания дна (толщиной примерно 3-6 мм);
  • труба диаметром около 9 см или бутылки из-под вина, шампанского – для создания пустот в будущем блоке;
  • арматура диаметром 12 мм.

Пропорции состава для изготовления шлакоблока

При изготовлении шлакоблока, используют шлак разного размера, он включает в себя различные фракции, это придает материалу хорошую прочность, и повышает тепловые свойства. Чтобы шлак хорошо взаимодействовал с цементом, его необходимо просеять, и смочить водой. Кроме шлака допускается добавление битого кирпича, гравия, гипса, золы или других материалов. Чтобы сэкономить цемент, можно добавить известь, от этого качество материала не ухудшится.

Смеси для шлакоблока могут приготавливаться различными способами, они отличаются пропорциями.

Состав № 1

Для приготовления необходимо взять 7 частей шлака, 3 цемента 400 марки, 2 песка, 2 части воды. Воду добавляют столько, чтобы получить раствор нужной консистенции. Все компоненты тщательно перемешивают до однородности, а затем приступают к заполнению форм. При использовании раствора с УПД, готовый материал можно складывать спустя 8 часов.

Состав № 2

Необходимо взять 9 частей шлака после обработки металла, его можно приобрести на металлургических заводах, 1 часть бетона. Воды добавляют такое количество, равное половине части цемента.

Состав № 3

В этом случае берут мелкий отсев, и граншлак в равном количестве, по 4 части. Одну долю цемента, и количество воды, которое равняется половине состава. Все компоненты необходимо тщательно перемешивать до однородности, чтобы не было комков, а затем залить в формы. При самостоятельном производстве, можно добавлять такие компоненты, как песок, керамзит, опилки, щебенка, и другие.

Специфика производства строительных блоков вибропрессованием

Вибропресс представляет собой устройство, в котором используется принцип формирования изделий при помощи вибратора методом создания избыточного давления («пригруза»).

Вибропрессование предполагает использование жёсткой бетонной смеси, способствующей изготовлению максимально прочных, долговечных и надежных изделий. Поскольку данная технология использует «пригруз», появляется возможность применения крупнофракционных заполнителей, включая материалы, являющиеся отходами различных производств. Использование керамзита, шлака, древесных опилок, кирпичного боя, отсева уменьшает себестоимость изготовления строительных блоков. Вибропресс предполагает использование жесткой матрицы, благодаря чему геометрические размеры блоков получаются более повторяемыми, что положительно сказывается на скорости и качестве возведения несущих конструкций.

Последовательность операций при использовании вибропрессовочного оборудования:

  • приготовленная рабочая смесь засыпается в специальную мерную форму;
  • отмеренная порция смеси попадает в формовочную матрицу, где под воздействием пуансона уплотняется, при этом пропорция воздуха в полусухой смеси уменьшается более чем вдвое (до 25%);
  • во время уплотнения смеси включается вибромеханизм, при этом комбинация давления и вибрации формирует максимально плотное цементное тесто, в котором частички заполнителя размещаются на минимальном расстоянии друг от друга, при этом концентрация воздуха в смеси уменьшается до 3-5%;

Так как рабочий процесс сопровождается высоким давлением на смесь, в качестве заполнителей могут использоваться различные, в том числе крупнофракционные, материалы

  • воздействие пуансона длится не более минуты, после чего формируемое изделие с помощью выпрессовщика выдавливается из матрицы (как вариант – матрица поднимается вверх, а изделие остается на специальном поддоне;
  • получившиеся блоки подвергаются сушке (естественным путем либо при помощи пропаривания).

Описание аппарата

Вибрирующий станок для изготовления шлакоблока представляет собой оборудование, которое помогает утрамбовать залитый в формы раствор. Делается это для того, чтобы в массе для изготовления блока не возникало пустот и пузырей воздуха. Готовый шлакоблок должен полностью соответствовать ГОСТ, иначе его нельзя использовать для строительства дома.

Вибростанок состоит из нескольких частей. В нижней его части располагается рама, где находится вибрационный стол. Он опирается на резиновые подушки. У вибростола есть несколько вибраторов с регулируемой силой.

В конструкции имеется засыпное устройство для заливания бетонной смеси. Это емкость из жести, которая позволяет равномерно и быстро засыпать бетон в форму. Также здесь есть пуансон и матрица.

В конструкции имеется устройство прижима матрицы с поддоном к вибростолу. Вибраторы для шлакоблока оснащены электродвигателями с приводом.

Какими бывают?

Станки для производства шлакоблоков бывают:

  • автоматизированные станции;
  • полуавтоматические станки;
  • ручное оборудование.

Полностью автоматизированный станок больше подойдет предприятиям, которые занимаются постоянной продажей шлакоблока. Производительность такого оборудования – до 1000 блоков в час.

Все, что необходимо – просто засыпать компоненты для шлакоблока в емкость и начать кнопку старта

Мини-станция самостоятельно смешает, зальет, утрамбует камни, оператору важно только следить за работой. Плюс такого вибростанка – отсутствие участия человека, минус – высокая стоимость

Подобные аппараты производит компания Bess.

Полуавтоматические станки уже требуют участия человека. Некоторые операции здесь автоматические, но другие придется выполнять вручную. Например, в разных конфигурациях станок сам перемешивает смесь для камня, а оператору необходимо опускать вибропресс.

В других станках оператор участвует лишь в заливке готового раствора, а остальное делает вибростол. Производством таких машин занимается компания Сибирь.

Ручное оборудование считается самым низкопроизводительным, но оно вполне удовлетворяет потребности в шлакоблоках в частном строительстве. Средняя стоимость такого аппарата обойдется в 200000 рублей. Хороший представитель – аппарат от ВибропрессСтрой.

Принцип работы

  1. Приготовленный раствор засыпают в специальную емкость.
  2. Смесь транспортируется в матрицу.
  3. С помощью вибрации смесь выравнивается и утрамбовывается.
  4. Если есть приспособления для пустот, они вставляются в блоки с раствором и под давлением и вибрации сильно трамбуются.
  5. Матрица поднимается над блоками и готовую смесь уже сформированную в блоки нужных размеров, отправляют на сушку.

Все отличие между аппаратами состоит в том, что в полностью автоматизированном станке все операции выполняются им самостоятельно. Даже замес и транспортировка раствора происходит автоматически.

Если же станок ручной, то человеку необходимо сначала приготовить в бетономешалке шлаковую массу, затем залить ее в формы, уже потом с помощью вибростола хорошо утрамбовать. Опять же самостоятельно придется переносить блоки на сушку.

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Самодельный вибростанок

Сфера применения шлакоблока

Основной сферой использования шлакоблока является возведение зданий и сооружений. Прежде всего его используют для строительства малоэтажных зданий, сооружения подсобных построек, вентиляционных каналов и в ландшафтном дизайне.

Основным конкурентом в качестве строительного материала для шлакоблока является кирпич. И тот, и другой материал имеет свои плюсы и минусы, с точки зрения использования его для возведения зданий. Основной плюс использования шлакоблока – его более низкая стоимость в пересчете на квадратный метр возводимой постройки, а также меньшее количество цементной смеси, необходимое для кладки.

Состав и пропорции раствора для шлакоблока

Сегодняшний рынок строительных материалов все больше развивается и предлагает все новые и новые разработки. Согласно прогнозам аналитиков такая активность сохранится в течение долгого времени.

Преимущества — простота и быстрота при строительстве, тепло- и звуконепрницаемость, возможность изготавливать самостоятельно, низкая стоимость из-за дешевых и доступных компонентов.

В наше время одним из наиболее популярных материалов среди частных застройщиков считается шлакоблок.

Такая востребованность объясняется довольно просто, достаточно лишь ознакомиться с преимуществами:

— из материала можно очень просто и быстро выстроить малоэтажное строение в 2-3 этажа, например, жилой дом или дачу, гараж или мастерскую, хозблок, СТО и так далее. Для строительства даже не обязательно прибегать к услугам профессиональных каменщиков. 1 блок может заменить 3-4 кирпича.

— стены тепло- и звуконепрницаемы.

— стройматериал возможно изготавливать самостоятельно.

— стоимость ниже, чем стоимость пеноблока, кирпича и прочих стройматериалов из-за доступных и дешевых компонентов.

Что представляют собой заготовки?

Поскольку шлакоблочный материал отличается по размерам и внешнему виду, нет единого шаблона, по которому можно было бы производить стандартные изделия. Поэтому при производстве шлакобетона применяются специальные разборные ёмкости, состоящие из 4-х стенок, дна (в некоторых видах заготовок дно не предусмотрено) и матриц (одной или нескольких сменных, в зависимости от размеров и постыдности).

Разновидности конструкций

Заготовки для производства шлакоблоков разделяются по материалу, из которого они изготавливаются и по количеству пустот в будущем изделии. По первой категории можно написать следующее. Они бывают:

  • Пластиковые.
  • Деревянные.
  • Металлические.

Пластиковые

Пластиковые заготовки для шлакоблочных изделий в промышленных масштабах не особо популярны. Они не смогут выдержать постоянной заливки в течении большого количества времени. Это очень ограничивает область их применения. Поэтому только несколько производителей выпускают на продажу пластиковые ёмкости для заливки шлакобетона.

Конструкция из пластмассы существует лишь в одном размере – 390x190x188 мм.

Но плюс таких конструкций в том, что они легки по весу и просты в эксплуатации, ведь стенки заготовки не нужно каждый раз смазывать отработанным машинным маслом или специальной саморазрушающейся смазкой. К тому же, цена на них гораздо дешевле, чем на такую же продукцию из металла или дерева.

Деревянные

Деревянные конструкции представляют собой прямоугольный ящик из ламинированной фанеры. Они могут применяться как на производстве для изготовления большого объёма продукции, так и для домашнего производства шлакоблоков.

Чтобы придать стенкам большей жёсткости, используются струбцины, которые стягивают все 4 стенки. А чтобы шлакоблочный раствор не разрушал конструкцию изнутри, дно и стенки застилают полиэтиленом.

Плюсы ёмкостей из дерева – средняя, доступная цена (ниже, чем из металла), небольшой вес, благодаря чему заготовки легко перемещать по участку и поднимать, а также количество заливок – в среднем 50 раз.

Но есть и минус – материал чувствителен к влаге, поэтому заливку раствора по деревянным формам нужно проводить только на свежем воздухе, в сухую погоду и хранить залитые формы в хорошо проветриваемом, не сыром помещении.

Металлические

Металлические формы бывают с дном и без него. А наличие дна разделяет металлические изделия на цельные и разборные. Если в форме нет днища, то стенки изделия не имеют достаточной жёсткости, поэтому на промышленном производстве в основном используют заготовки с дном толщиной в 6 мм.

Самые популярные формы из металла делают на 35, 63 либо 70 блоков стандартных размеров 390×190×188 мм.

Соотношение ингредиентов для приготовления

Способы, рецепты и технология изготовления шлакоблоков у различных производителей могут отличаться. Также это может зависеть от того, для строительства каких зданий он будет применяться. В домашних условиях тоже возможно получить крепкий шлакоблок, из которого можно построить надежные стены, что простоят не один десяток лет.

Универсального рецепта изготовления шлакоблока не существует, все ингредиенты подбираются с учетом того, какой тип здания планируется строить. Однако есть рецепт, имеющий оптимальный состав, из которого выходит качественный и доступный стройматериал.

Наименование материалаКоличество материала
Шлак7 частей
Песок2 части
Гравий2 части
Цемент марки М4001, 5 части
Вода1, 5 – 3 части
Пластификатор5 г на каждый блок

Шлакоблок, изготовленный по такому рецепту, подойдет для кладки стен любых зданий и строений. Это может быть и частный дом, и баня, и хозяйственная постройка, и промышленное здание.

Цена на материалы может отличаться в зависимости от района, где производится шлакоблок. Все составляющие раствора легко можно приобрести. Вот расчет средней цены за 1 штуку шлакоблока:

Наименование материалаРасход на 1 секциюЦена (руб)
Вода0,6 л0, 03
Цемент2,3 кг9,2
Песок11 кг3,85
Отсев (шлак)11 кг1,32
Пластификатор0, 1 кг3,3
Итого17, 7

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

  • по способу управления (от ручных до полностью автоматизированных);
  • по количеству производимых блоков за один рабочий цикл;
  • по типу производимой продукции (пустотелой/монолитной);
  • по степени удобства и практичности в эксплуатации.

Устройства, позволяющие производить за один цикл несколько шлакоблоков, отличаются большей производительностью, но требуют использования физического труда и задействования в технологическом процессе нескольких работников.

Самой важной частью станка является форма

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

Советы от мастера

  1. Блоки, изготовленные с добавлением цемента более прочные и долговечные. Чуть хуже с нагрузками справляются блоки из извести.
  2. Во время сушки нельзя располагать блоки друг на друге вплотную. Это можно делать лишь после полного высыхания раствора.
  3. Если песком заменить маленькие гранулы, то технические характеристики такого материала лишь увеличатся.
  4. При желании сэкономить, можно соединить в пропорции 3 к 1 цемент и известь. На качество это никак не скажется.
  5. Помните, чем гуще раствор, тем быстрее произойдёт высыхание блока.
  6. Непосредственно перед заливкой формы её необходимо очистить и протереть. Для этого используют солярку, отработанное машинное масло и так далее. Данная манипуляция позволит предотвратить прилипание раствора к матрице.

Несмотря на то, что дерево и кирпич являются лидерами на строительных рынках, многие умельцы научились экономить, изготавливая недорогой, но качественный материал – шлакоблок. Владельцев дачных участков привлекает простая технология производства. Станок для изготовления шлакоблоков  в домашних условиях можно купить на любом строительном рынке. Придерживаясь рецептуры можно без особых затруднений за короткий срок изготовить блоки довольно приличного качества.

Основные преимущества шлакоблока

Шлакоблок отличается от других материалов рядом преимуществ, поэтому считается самым востребованным.

  1. Из шлакоблока можно возвести постройку до трех этажей, для этого не обязательно иметь особые знания, и опыт. Всю работу можно выполнить самостоятельно, без найма рабочих.
  2. Один шлакоблок способен заменить 4 кирпича, и его стоимость ниже по сравнению с другими материалами, это позволяет сэкономить на расходах.
  3. Стены из такого материала являются тепло- и звуконепроницаемыми.
  4. Шлакоблок можно изготовить самостоятельно, в точности соблюдая все пропорции, и технологию производства.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
