Расчет несущей способности сваи по грунту

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N

= 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжениюRbt = 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равнойh = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 ,h1 = 3,6 м,E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 ,h2 = 1,7 м;Е2 =17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 ,h3 = 2,2 м,E3 = 32 МПа);4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 ,h4 =3,4 м,E4 =30 МПа).L/H—5,1.Решение.

Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длинойL = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острияl = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а

и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A

= 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R =

2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR

=1,0 и по боковой поверхностиγcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1

= l,8 м иh2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I):f1 = 0,0198 МПа,f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3

= 4,45 м по этой же таблице для супеси пластичной с показате­лем текучестиIL = 0,6, интерполируя, находимf3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4

= 5,775 м для песка мелкого находимf4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф=

1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F

= 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b

= 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp

= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным

= = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е.lp = 15 см. Расстояние между сваями примем равным:l =3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3

= 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке,Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1

= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ

(см. рис. 6.1):

Вес ростверка был найден ранее: G3

=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е

= 0,598 найдем значение удельного сцеплениясп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn

= 34°, который был определен ранее, найдем значение безразмерных коэффициентов: =l,55,Mq =7,22 иМс =9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4

находим значения коэффициентовγс1 = 1,3 иγс2 = 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср

= 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

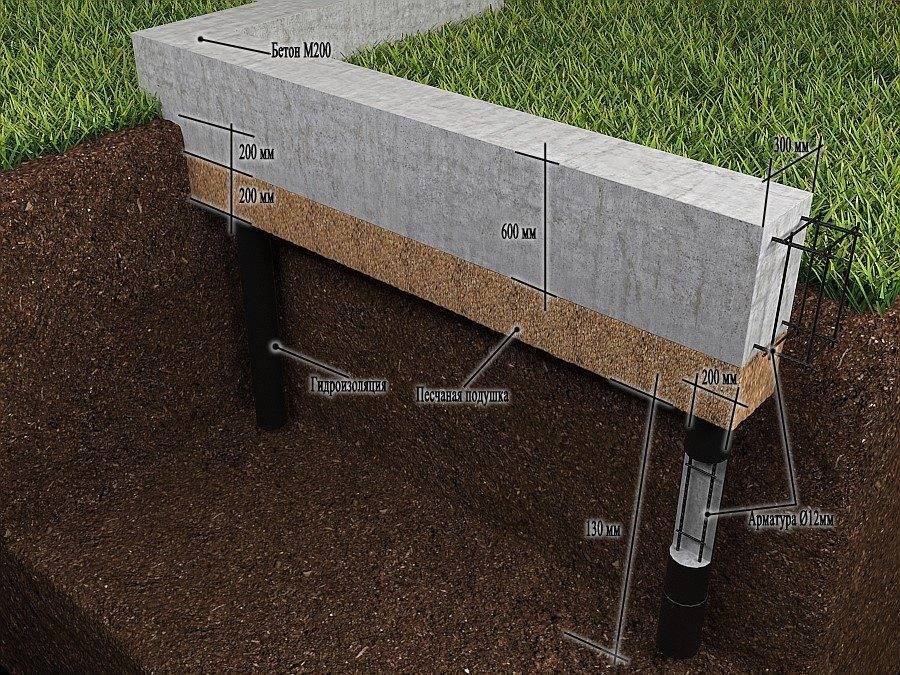

Особенности и преимущества буронабивного фундамента

В некоторых случаях при сооружении жилых зданий нет возможности устанавливать ленточный фундамент. Например, из-за наличия вблизи уже возведенных зданий или коммуникационных узлов. Такая проблема особенно актуальна в населенных пунктах, где площади участков небольшие и каждый владелец пытается возле дома разместить максимальное количество построек.

Разрешить ситуацию так, чтобы не принести вреда основаниям уже существующих сооружений, позволяет использование буронабивного фундамента на сваях. При его сооружении есть возможность проводить все процессы с максимальной точностью. Кроме того, уровень вибрационных колебаний в процессе работы минимальный, что предотвращает разрушительное влияние на размещенные поблизости постройки.

Преимущества использования свай при сооружении фундамента:

Относительная дешевизна сооружения. Монолитное или ленточное основание, если провести правильный расчет материалов, обойдется значительно дороже буронабивного.Универсальность применения. С помощью такого фундамента можно соорудить основание на любом типе грунта, включая участки, расположенные вблизи водоемов.Возможность установки на глубину промерзания грунта.Это решение подходит для конструкций из любых материалов.

Например, для домов из кирпича, бруса или панелей.Скорость сооружения. На его строительство уходит около 5-7 суток.Безопасность. При постройке полностью исключена возможность негативно повлиять на уже готовые здания или нанести вред ландшафту.

Еще одна особенность использования свай – заливка прямо на месте строительства. К проблематике сооружения такого фундамента можно отнести только бурение скважин для заливки, которые вырыть с помощью техники возможно не всегда, и вся работа проводится вручную.

Фото буронабивных свай

Калькулятор расчета несущей способности винтовых свай

Если для строительства дома выбирается свайно-винтовой фундамент, то необходимо определиться и с типоразмером опор, и с их количеством, которое будет способно обеспечивать стабильность планируемой постройки. Так как многие владельцы загородных участков принимают решение о проведении самостоятельного строительства на таком фундаменте, есть смысл помочь им в проведении хотя бы предварительных расчетов.


Калькулятор расчета несущей способности винтовых свай

Наверное, понятно, что общее количество опор зависеть от суммарной нагрузки, которой здание оказывает на фундамент. Ее необходимо равномерно распределить по сваям, так, чтобы не превысить допустимую нагрузку на каждую из них, чтобы здание не начало «тонуть» в грунте. И вот для этого требуется узнать возможности такой точки опоры. А поможет нам в этом калькулятор расчета несущей способности винтовых свай.

Ниже будут приведены некоторые пояснения по порядку проведения вычислений.

На чем основывается и как проводится расчет

Чаще всего в частном строительстве используются недорогие, но достаточно надежные сваи со сварными лопастями, модельного ряда СВС (свая винтовая сварная). Этот модельный ряд включает несколько типоразмеров, которые применятся в зависимости от вида планируемой постройки – от лёгких заборов до полноценных загородных домов.

Для возведения жилых и хозяйственных построек обычно применяются сваи от СВС-89 и крупнее (число показывает диаметр трубы). Соответственно, с повышением диаметра трубы увеличивается и размер лопастей винтовой части, то есть, про сути – площадь опоры сваи на грунт. Эти размерные параметры свай уже внесены в программу расчета.

Каждый тип грунта обладает собственным сопротивлением нагрузке, или, иначе говоря, несущей способностью, выражаемой в килограммах на квадратный сантиметр. Таким образом, определив тип грунта на планируемой глубине залегания лопастей сваи, и зная их площадь, несложно вычислить и несущую способность опоры.

Сопротивления грунтов на глубине залегания от 1.5 и ниже – уже внесены в программу расчета.

Цены на винтовые сваи

Безусловно, должен быть предусмотрен и эксплуатационный резерв несущей способности опоры. Для этого вводится поправочный коэффициент. И вот здесь есть нюансы:

  • Самый точный способ определения характеристик грунтов – это проведение геологического исследования участка. Поправочный коэффициент в этом случае – минимальный, всего 1,2, так как вероятность ошибки практически исключается. Но к этому способу прибегают нечасто, просто по причине высокой стоимости подобных работ.
  • Второй способ – это установка так называемой эталонной сваи. Опора ввинчивается в грунт на участке строительства, и после того, как она заглубится ниже уровня промерзания, с помощью специальных приборов оценивается крутящий момент, прикладываемый к свае. Это дает достаточно точную картину несущей способности грунта, но поправочный коэффициент уже выше – 1,25.
  • Наконец, многие владельцы участка полагаются на собственные силы, и оценивают грунт, выкапывая шурфы или пробуривая вручную скважины на требуемую глубину. Безусловно, степень точности такого анализа – далека от идеала, поэтому в расчет закладывается максимальный коэффициент надежности, доходящий до 1,7.

Итоговый результат несущей способности сваи будет получен в килограммах и тоннах. Определив этот параметр и располагая значение общей нагрузки от здания на фундамент, несложно определиться и с количеством свай.

Чтобы не столкнуться в процессе эксплуатации здания с проблемами проседания или перекоса свайного фундамента, необходимо учитывать немало нюансов. Подробнее об этих важных вопросах – в специальной публикации портала, посвященной расчету количества свай .

Подробно о свайном фундаменте с ростверком

С одной стороны, ростверк выполняет функцию связного элемента для отдельных свай, с другой – это основа для остальной конструкции здания. Ростверк и сваи условного фундамента объединяются попарно (ленточный тип связки) либо объединяются все оголовки (плиточный тип). Ростверк для дома может изготавливаться из таких материалов:

  • Армированный бетон. Бетонная лента укладывается на оголовки свай, расположенные на уровне земли. Во время проектирования также указываются места прокладывания неглубоких траншей, проходящих вглубь ростверка.
  • Бетонный ростверк подвесного типа. Аналогичный способ, при котором между грунтом и ростверком оставляется зазор. Этот промежуток позволяет компенсировать возможные колебания грунта (в рамках нормы).
  • Ростверк из железобетона. Основой служит двутавр и швеллер (для монтажа под несущие стены СНиП рекомендует) швеллер 30.
  • Деревянные брусья. В последнее время практически не применяются.

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кг\см2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

  • строения из бревна или бруса 3 м;
  • сооружения каркасного либо сборно-щитового типа 3 м;
  • здания с несущими стенами из облегчённых блоков 2,5 м;
  • дома из кирпича  и полнотелых бетонных блоков 2 м;
  • монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов  допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом.

Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

  • кирпичные 600-1200кг\м2;
  • бревенчатые 600 кг\м2;
  • газо- и пенобетонные 400-900 кг\м2;
  • каркасные и панельные 20-30 кг\м2.
  • листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кг\м2;
  • листы асбоцементные 60-80 кг\м2;
  • рубероид и другие мягкие покрытия 30-50 кг\м2.

Перекрытия:

  • деревянные с утеплителем 70-100 кг\м2;
  • цокольные с утеплителем 100-150 кг\м2;
  • монолитные армированные 500 кг\м2;
  • плитные пустотелые 350 кг\м2.

Нюансы установки

В большинстве случаев несущая способность винтовых свай зачастую зависит от размеров и диаметра опоры. Монтаж винтового основания можно выполнять при помощи двух способов:

  • ручного;с использованием специальной техники.

Несущая возможность не зависит от вида проведения монтажа.

Оба способа установки выполняются по принципу вкручивания винтовой трубы в структуру грунта. Это действие с легкостью выполняется благодаря лопастям, которые расположены на нижней части опоры. Для того чтобы не ухудшилась несущая способность, в некоторых ситуациях выполняется монтаж винтовой сваи иначе:

Установка винтовой опоры в почву, которая имеет твердую структуру, а также в мерзлый грунт. В обязательном порядке необходимо бурение небольших скважин.

Это действие обеспечит безопасное вкручивание винтовой опоры в землю.Если на строительной площадке преобладает заводненный грунт, поверхность винтовых свай в обязательном порядке дополнительно обрабатывают антикоррозийным средством. В тело металлической трубы необходимо залить бетонную консистенцию. За счет этого увеличится прочность фундаментного материала, и продлится срок его эксплуатации.

Если требуется дополнительное усиление прочности, сваи, которые имеют длину более чем 2 метра, следует армировать. За счет этого увеличится несущая способность винтовых свай по всему периметру.

Важно знать, что произвести верные расчеты несущей способности опор можно в том случае, если монтаж осуществлен правильно. Если будут нарушены даже малейшие правила, прочность всей конструкции намного снизится

Поэтому процесс монтажа лучше всего поручить специалисту, который обладает большим опытом работы с такими типами фундамента.

Дополнительные рекомендации

В процессе расчета количества свай и их распределения по всей площади фундамента существует множество мелких особенностей, каждая из которых так или иначе сказывается на улучшении конечного результата:

  • при установке фундамента из винтовых свай на сложном нестабильном грунте для усиления опорной конструкции используется обвязка с применением металлического уголка или швеллера на уровне цоколя;
  • при отсутствии геодезических данных для расчетов лучше использовать параметры, соответствующие минимальной расчетной нагрузке, то есть создавать максимальный запас прочности;
  • для улучшения качества расчетов, кроме формул и табличных данных, стоит применять программу для проектировки: она пересчитает все параметры и опровергнет или подтвердит ручной расчет;
  • наименее прочные сваи обладают стволами из шовных труб с приваренными лопастями;
  • по нормам цоколь не должен подниматься больше чем на 60 см над землей, при этом запас сваи по длине должен составлять от 20 до 30 см.

При монтаже свай на неровном участке желательно оставлять запас по длине в районе 20–50 см. В дальнейшем излишки можно будет отрезать или произвести выдергивание. А вот при недостатке – придется забивать новую сваю.

О том, как рассчитать количеситво винтовых свай, смотрите в видео ниже.

6.3 Расчет буронабивных свай

6.3.1 Расчеты свайных фундаментов и их элементов выполняются в
соответствии с общими положениями СП
24.13330.2011, МГСН 2.07-01
[], МГСН 5.02-99 [].

6.3.2 При расчете буронабивных свай из
виброштампованного бетона по прочности материала расчетное сопротивление бетона
следует принимать с учетом коэффициента условий работы γcb= 1 и коэффициента условий работы, учитывающего влияние
способа производства работ при наличии в скважине воды и извлекаемых обсадных
труб, γ’cb= 0,9.

6.3.3 Сваю в составе фундамента и одиночную по
несущей способности грунта основания следует рассчитывать исходя из условия

                                                               (1)

где N — расчетная вертикальная
нагрузка, передаваемая на сваю, кН;

Fd — несущая
способность (предельное сопротивление) грунта основания одиночной сваи, кН,
называемая в дальнейшем несущей способностью сваи;

γ, γn,
γk — коэффициенты, принимаемые согласно п.
7.1.11 СП 24.13330.2011.

6.3.4 Несущую способность Fd буронабивной
сваи, работающей на сжимающую нагрузку, следует определять по формулам:

а) при объемном
виброштамповании укладываемой бетонной смеси

Fd = γccRRA
+ UΣγcffihi),                                                (2)

где γс — коэффициент условий работы
сваи, γc = 1;

γcR — коэффициент условий работы грунта под нижним концом сваи (для
песков и супесей γcR = 1,1; для глин и суглинков
γcR = 1; в остальных случаях, согласно п. 7.2.6 СП
24.13330.2011);

R — расчетное сопротивление грунта под нижним концом сваи, кПа,
принимаемое, согласно п. 7.2.7 СП
24.13330.2011;

А — площадь опирания сваи, м2,
принимаемая равной:

— для буронабивных свай без уширения —
площади поперечного сечения ствола сваи в уровне подошвы;

— для буронабивных свай с уширением —
площади поперечного сечения уширения в месте наибольшего его диаметра;

U — периметр поперечного сечения ствола сваи, м;

γcf — коэффициент условий работы грунта на
боковой поверхности сваи (для любого типа грунта γcf = 0,9);

fi — расчетное сопротивление i-го слоя грунта на боковой
поверхности сваи, кПа, принимаемое по таблице приложения ;

hi — толщина i-го слоя грунта,
соприкасающегося с боковой поверхностью сваи, м;

б) при вибровтрамбовывании
щебня в грунт ниже забоя скважины или сваи-оболочки, погружаемой с выемкой
грунта

Fd = γccR1RA + UΣγcffihi),                                               (3)

где γс — коэффициент условий работы сваи, γс = 1;

γcR1 — коэффициент условий работы, учитывающий особенности совместной
работы щебеночного «ядра» в основании сваи и окружающего уплотненного грунта,
принимаемый по таблице ;

R — расчетное сопротивление уплотненного грунта под подошвой
буронабивных свай, сооружаемых с вибровтрамбовыванием жесткого материала в
забой, кПа, принимаемое по таблице
приложения ;

А — площадь опирания сваи, м2,
принимаемая равной:

— для буронабивных свай без уширения —
площади поперечного сечения ствола сваи в уровне подошвы;

— для свай-оболочек, заполняемых бетоном, —
площади поперечного сечения оболочки брутто;

U — периметр поперечного сечения ствола сваи, м;

γcf — коэффициент условий работы грунта на боковой поверхности
сваи, принимаемый:

— при объемном виброштамповании укладываемой
бетонной смеси (для любого типа грунта γсf = 0,9);

— в остальных случаях, согласно п. 7.2.6 СП
24.13330.2011 в зависимости от способа образования скважины и условий
бетонирования;

fi — расчетное сопротивление i-го слоя грунта на боковой поверхности сваи, кПа, принимаемое
по таблице приложения ;

hi — толщина i-го
слоя грунта, соприкасающегося с боковой поверхностью сваи, м.

Таблица 1 — Значения коэффициента γcR1

Значение коэффициента для пылевато-глинистых грунтов
с показателем текучести IL

0,1

0,2

0,3

0,4

0,5

0,6

для песчаных грунтов

гравелистых

крупных

средней крупности

мелких

пылеватых

Пески средней плотности

0,8

1,0

1,1

Супеси, суглинки и глины

0,8

0,9

1,0

1,1

1,2

Примечания

1 Для
промежуточных значений IL значения коэффициента γcR1 определяются интерполяцией.

2 Для гравелистых, крупных
песчаных и пылевато-глинистых грунтов с показателем текучести IL < 0,2 определение
сопротивлений производится по результатам опытных работ. Для предварительной
оценки сопротивления основания под нижним концом сваи по формуле () допускаются принимать γcR1 =
0,5.

6.3.5 При определении несущей способности
буросекущихся и бурокасательных свай, воспринимающих сжимающую нагрузку в составе
конструкций типа «стена в грунте», следует учитывать уменьшение трения грунта
на боковой
поверхности сваи, вызванное объединением сечений соседних свай в
ряду.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

  • шаг свай;
  • длина сваи до края ростверка;
  • сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле:
P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

  • P — нагрузка, которую без разрушения выдерживает одна свая;
  • R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
  • S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
  • u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
  • fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
  • li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
  • 0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

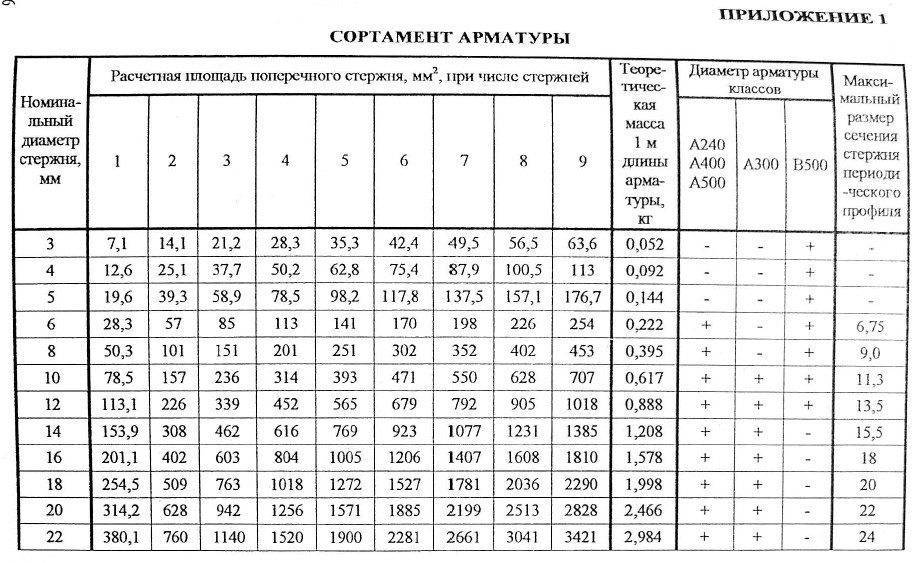

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
