Применение свай из канализационных пластиковых труб для возведения фундамента

Особенности работы на разных почвах

Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.

В данных условиях рекомендуется удерживаться от использования вышеописанной технологии. Когда работа завершена, проводится демонтаж трубных секций. Иногда проект требует оставить их в почве: это делается с целью дополнительно оградить сваи из бетона от воздействия грунта в местностях с геологической и сейсмической активностью.

Условия для строительства трубного фундамента из пластиковых труб

Нет особых сложностей с самостоятельным сооружением столбчатого основания из труб. Но при этом следует придерживаться некоторых правил. В первую очередь, необходимо определиться с участком для возведения постройки – он должен быть ровным и не иметь значительных перепадов высоты.

Почву очищают – убирают мусор и лишние элементы, после чего приступают к разметке свайного поля, используя колышки и шнур. Чтобы определиться с количеством опор (свай) нужно учитывать площадь постройки, особенности грунта и предполагаемые нагрузки. Желательно иметь заключение специалистов относительно геологических особенностей местности, где планируется строительство.

С использованием ручного бура, а лучше мотобура делают отверстия (скважины) под столбы из труб, которые нужно располагать на расстоянии от 1,5 до 2,5 метров один от другого. Одновременно в местах, где будет оказываться дополнительная нагрузка, следует дополнительно обеспечить усиление – имеется в виду установка несущих стен, печей, каминов и т.д.

Опорные столбы при строительстве фундамента следует погружать в грунт примерно на 30 сантиметров ниже точки промерзания грунта. Как правило, глубина ям составляет от 1,4 до1,7 метра. Этот параметр зависит от типа почвы и наличия/отсутствия грунтовых вод. Диаметр скважины для труб зависит от их диаметра, но обычно он составляет 150 –250 миллиметров.

Опоры должны возвышаться над поверхностью земли примерно на 40 –50 сантиметров. Это расстояние не может быть меньше 20 сантиметров.

Расчет высоты над землей

Высота подъема свай зависит от нескольких условий:

  • Величина снежного покрова в зимнее время.
  • Уровень воды при подтоплениях или паводках.
  • Глубина залегания грунтовых вод.

Некоторые величины можно отыскать в приложениях СНиП, другие значения можно получить в местных геологоразведочных или метеорологических организациях.

Основная задача — обеспечить такой подъем над уровнем грунта, чтобы минимизировать последствия от различных воздействий природного характера.

В большинстве случаев высоту бани над уровнем грунта принимают в пределах 40-60 см. Для отсечки стен от контакта со снеговыми массами этого обычно хватает, как и при подтоплениях.

Предугадать критические ситуации никто не может, а строить слишком высокую баню нецелесообразно.

Это не относится к постройкам на склонах или неровностях рельефа, где высота определяется по наименьшему значению.

Как выбрать сваи?

Растущая популярность свай требует четкого понимания, какие опоры подходят для определенного фундамента. Если делать сваи самостоятельно, то лучший выбор для этого винтовые и буронабивные опоры.

Типы и виды опор

Опоры выполняют из разнообразных материалов. Выбор типа свай зависит от несущей способности грунта, уровня подъема почвенных вод, предполагаемой нагрузки от здания, глубины промерзания земли.

Рассмотрим все существующие виды свай:

  1. Свайно-плитный. Традиционно такой железобетонный фундамент используют при возведении многоэтажных объектов. Подробнее о свайно-плитном фундаменте читайте тут.

  2. Свайно-забивной. Устанавливают опоры, используя вибропогружатель либо иной аналогичный вдавливающий механизм. О свайно-забивном фундаменте читайте здесь.
  3. Свайно-винтовой. Возведение здания на основании из винтовых свай обходится намного дешевле, нежели сооружение любого иного фундамента. О свайно-винтовом фундаменте читайте здесь.
  4. Свайно-буровой. Сваи являются железобетонными столбами, устанавливаемыми в пробуренные скважины.
  5. Сваи ТИСЭ. Фундамент ТИСЭ — основание, имеющее свайно-ленточный вид. Оно состоит из буронабивных опор, уширенных внизу, а также железобетонного ростверка. Подробнее читайте тут.
  6. Свайно-буронабивной. Опоры делают прямо на стройплощадке, выполняя заливку бетона внутрь пробуренных скважин. Об особенностях данного типа фундамента читайте тут.
  7. Деревянный. Такие опоры устанавливают при наличии слабых грунтов. Сваю делают такой, чтобы ее конец упирался в достаточно плотный слой грунта. Подробности — в этой статье.
  8. Комбинированный. У таких свай нижняя часть — заводской железобетонный столб, а верх состоит из железобетонного монолита. Такой вариант рекомендован при необходимости прорезки слабых грунтов, чтобы обеспечить опору сваи на подстилающий песчаный слой. Особенности монтажа комбинированных свай рассмотрены в этой статье.
  9. Свайно-набивной. Это железобетонные опоры, выполненные посредством установки в скважине арматурного каркаса с последующей заливкой бетонной смеси. Более подробно можно узнать тут.

Виды и типы свайных фундаментов рассмотрены в этой статье, буроинъекционные сваи — в этой. О производстве винтовых и ЖБИ свай читайте тут, о выборе диаметра опор — здесь. Как сделать сваи своими руками, читайте здесь.

Как выбрать диаметр обсадной трубы

Специализированные каталоги содержат перечень диаметров обсадных труб для буронабивных свай. Для указания данных параметров имеется специальная маркировка; также их описывает техническая документация по внешнему и внутреннему диаметру. Это дает возможность очень точно подгонять трубы под изготовляемую скважину, для чего имеются определенные международные стандарты. Для маркировки внешнего диаметра могут использоваться обозначения 620 – 2500 мм, для внутреннего – от 640 до 2580 мм.

Чтобы увеличить производительность водонапорной скважины, приобретение труб значительного диаметра не всегда является хорошим вариантом — все равно через нее не сможет пройти больше воды, чем способен принять наружный водопровод или поставить водоносный слой

При выборе изделия подходящего диаметра важно добиваться соответствия с пропускными характеристиками скважины

По ходу бурильных работ рекомендуется делать частые паузы для поднимания бура и выборки осыпавшегося грунта. Когда работа по бурению завершена, потребуется еще около трех дней на вывод почвенной жижи и откачивание воды. Эти обязательные к исполнению мероприятия как нельзя лучше способствуют обустройству требуемого расширения: как результат, вода в скважину сможет поступать в большем объеме.

Для изготовления глубоких колодцев до 15 м для буронабивные сваи с обсадной трубой можно использовать арендованное оборудование. Оно состоит из бура, упорной треноги, вращательного ворота и соединительных элементов, фиксирующих трубы. Схожая буровая технология используется, когда закладывается фундамент: для укрепления стенок подойдет оптимальный способ. Если подобные мероприятия покажутся трудными для самостоятельной реализации, то можно ограничится только подготовкой участка, пригласив для основных работ специализированную бригаду.

Расценки на подобные услуги могут отличаться, на что влияет целый ряд факторов. Компанией, реализующей данную работу, обычно предоставляется смета и отчетные документы с указанием местных тарифов. В них входят затраты на приобретение и транспортировку необходимых материалов к месту работы.

В стоимость работы по монтажу буронабивных свай входят следующие пункты:

  • Разработка проектной документации.
  • Материал, из которого изготовлены трубы.
  • Используемая в этом случае технология.
  • Глубина и ширина бурения.
  • Геологические особенности участка.
  • Требования по скорости реализации заказа.
  • Состояние оборудования.
  • Сколько нужно скважин.

Каждый и способов имеет свои достоинства и недостатки, которые учитываются при подборе наиболее оптимального варианта в конкретном случае. Бетонирование свай в обсадной трубе в этом отношении является очень универсальным методом, поэтому его и предпочитают в большинстве ситуаций.

Источник

Достоинства и недостатки

Фундамент из канализационных ПВХ труб имеет свои плюсы и минусы.

ФКТ отличается от других видов фундаментов рядом достоинств:

  1. Лёгкие трубы не вызывают трудностей при транспортировке и складировании.
  2. Пластиковые КТ поддаются обработке. Трубы легко разрезают ножовкой и торцовочной электропилой.
  3. Монтаж свайного основания происходит вручную, не требуя применения тяжёлой строительной техники.
  4. Наземная высота свай способствует постоянному проветриванию подпольного пространства, что не создаёт условий для скопления влаги, образования плесневых и грибковых колоний, не предоставляет убежища вредным насекомым, мышам и крысам.

Наряду с вышеупомянутыми достоинствами следует отметить ряд недостатков:

  1. Фундаменты такого типа возводят только под лёгкие здания и сооружения.
  2. Заливку бетоном труб можно производить только в тёплое время года. Зимой построить такой фундамент невозможно так, как процесс застывания раствора происходит при положительной температуре окружающего воздуха.
  3. Конструкция свайного основания дома исключает устройство подвальных помещений и цокольного этажа.

Как сделать своими руками?

Данный метод возведения опорной конструкции под сооружения лишь в редких случаях нуждается в проведении земляных работ. Для большинства земляных участков деревянные и металлические столбы можно установить собственноручно, вбивая их в землю.

Для монтажа винтовых свай к работе привлекают 3-4 человек, чья сила необходима для вкручивания столба ниже глубины промерзания почвы.

Что понадобится для строительства?

В первую очередь, строителю нужно определиться с выбором свай. Между собой изделия различаются по таким параметрам:

  1. Материал: дерево, металл, железобетон.
  2. Форма сечения: круг, прямоугольник, пирамида.
  3. Устройство: полые и полнотельные.

Выбор основывают на геологических и климатических условиях участка, а также на экономической обоснованности проекта.

Под небольшую теплицу вкрутить сваи можно без использования специальной техники. Но основное назначение лопастей – уплотнять почву при прокручивании, тем самым обеспечивая устойчивость фундамента и сооружения, возведенного на нем.

Для строительства также понадобятся:

  • леска и деревянные колья для разметки участка;
  • строительный уровень, рулетка;
  • молоток, ножовка;
  • ручной бур, лопата;
  • металлический лом, рычаги;
  • цемент, песок;
  • болгарка.

Выбор участка

Сваи возводят непосредственно под стенами теплицы. Парники обычно устанавливают в местах, куда большую часть суток попадают солнечные лучи, обеспечивающие полноценный фотосинтез растений. Как правило, размер и форма теплицы определяются параметрами участка и потребностями владельца.

Не рекомендуется размещать сооружение в тех местах, где грунтовые воды пролегают близко от уровня поверхности земли. В противном случае застройщику придется принять дополнительные меры по дренажу участка.

Для этого снимается верхний слой почвы, устраивается песчано-щебневая подушка, а сверху нее укладывается массивом плодородный грунт.

Пошаговая инструкция по установке винтовых свай

В начале строительства подготавливают место для фундамента:

  • размечают участок по размерам будущей теплицы;
  • определяют места для установки свай, начиная с угловых точек.

Дальше строительство ведут по такому алгоритму:

  1. Перед вкручиванием свай в установленных местах выкапывают шунты в грунте на глубине 0,5 – 0,7 м. Для упрощения работы можно воспользоваться ручных буром.
  2. Ввинчивание свай начинают с угловых точек. Для работы на конце сваи предусмотрены технологические отверстия, сквозь которые продевается металлический лом. На его концы с двух сторон надеваются трубы, которые послужат рычагами.
  3. Балку нужно вкрутить в землю на глубину не меньше уровня промерзания почвы. Работа ведется до тех пор, пока балка не перестанет входить в землю, потому что уперлась в твердые породы. Только так фундамент обеспечит нужную опору.
  4. После угловых свай, устанавливают остальные балки, вкручивают их строго по вертикали. Для точности замеров используют магнитный уровень, который крепится к стволу сваи, чтобы обеспечить равномерное распределение нагрузок. Отклонения на уровне в процессе вкручивания не должны превышать 2 градусов.
  5. Когда сваи достаточно глубоко вошли в землю, на поверхности остаются их выступающие части. Концы балок нужно срезать, оставляя приблизительно 10 см над уровнем земли.
  6. Пустотелые сваи нужно заполнить цементным раствором, который вытеснит кислород из конструкции, тем самым обеспечивая коррозионную стойкость.

Когда установка фундамента завершена, на концы свай приваривают уголки. Как видно из описанной методики, установить сваи под поликарбонатную таблицу можно своими руками, а строительные работы не займут больше 1-2 дней.

Поликарбонат имеет отрицательную характеристику – при низких температурах материал становится крайне хрупким

Чтобы обеспечить устойчивость и надежность фундамента под теплицу, важно предусмотрительно опустить сваи ниже глубины промерзания почвы

Для Московской области эта величина в среднем равна 1,2 м, а в северно-западных регионах – 1,5 м. Для строительства рекомендуется уточнять конкретное значение для местности.

Процедура монтажа винтовых свай для теплицы — в видео:

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Особенности работы на разных почвах

Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.

В данных условиях рекомендуется удерживаться от использования вышеописанной технологии. Когда работа завершена, проводится демонтаж трубных секций. Иногда проект требует оставить их в почве: это делается с целью дополнительно оградить сваи из бетона от воздействия грунта в местностях с геологической и сейсмической активностью.

Как возвести своими руками?

Данная инструкция носит рекомендательный характер и не является прямым указанием точного выполнения её пунктов. В ней отражены основные правила возведения свайного фундамента из канализационных ПВХ труб – это:

  1. Подготовка строительной площадки.
  2. Заготовка стройматериалов и подбор инструментов.
  3. Бурение и подготовка скважин.
  4. Установка труб.
  5. Армирование свай.
  6. Приготовление и заливка бетона.
  7. Обратная засыпка скважин.

Подготовка строительной площадки

С территории стройучастка убирают мусор и удаляют плодородный слой почвы вместе с растительностью. Шнуром и колышками делают разметку расположения центров свай. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами.

Заготовка стройматериалов и подбор инструментов


Понадобятся следующие материалы:

  • канализационные ПВХ трубы;
  • щебень, песок, цемент и вода;
  • арматура периодического профиля ø 8 – 10 мм;
  • гладкая арматура ø6 мм;
  • вязальная проволока.

Для осуществления строительного процесса будут нужны следующие инструменты:

  • штыковые и совковые лопаты;
  • тачка;
  • садовый бур;
  • лазерный нивелир;
  • бетономешалка или ёмкость для замеса раствора вручную;
  • ножовка, строительный нож;
  • вёдра.

Бурение и подготовка скважин

Ось бура перед сверлением грунта выставляют строго вертикально. В процессе бурения вертикальность инструмента строго контролируют.

В случае перекоса, установленная труба потеряет часть несущей способности. Дно скважины должно находиться ниже проектной отметки низа сваи на 200 – 300 мм. Это нужно для уширения подошвы фундамента.

Оно состоит из оси с закреплённой на ней подвижной лопатки с режущим лезвием и накопительным бункером. Тросиком постепенно поднимают лопатку снизу до горизонта, срезая грунт по кругу вращения устройства. Отработка попадает в бункер, который потом извлекают вместе с лопаткой наверх.

На дно высыпают песок и тщательно его трамбуют. Выработку заполняют бетоном, и оставляют скважину в покое на 14 дней.

Установка труб

Чтобы избежать перекосов, скважины сверлят на 50 – 70 мм больше, чем диаметр труб. Это даёт возможность откорректировать вертикаль сваи и зафиксировать её положение распорками из бруса.

Армирование

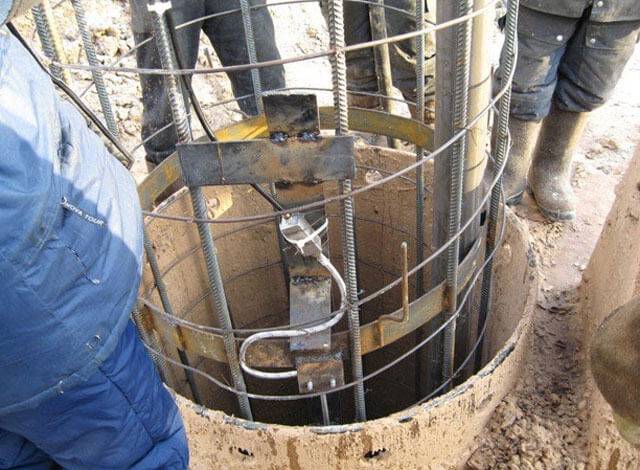

Внутрь опор опускают вертикально один или несколько арматурных хлыстов периодического профиля, связанных проволокой с поперечной гладкой арматурой. Для соединения свай с ростверком оставляют выпуски арматуры на высоту 200–300 мм.

Приготовление и заливка бетона

В бетономешалку засыпают цемент, песок и щебень. В процесс вращения барабана в него постепенно добавляют воду, до получения густого жидкого раствора.

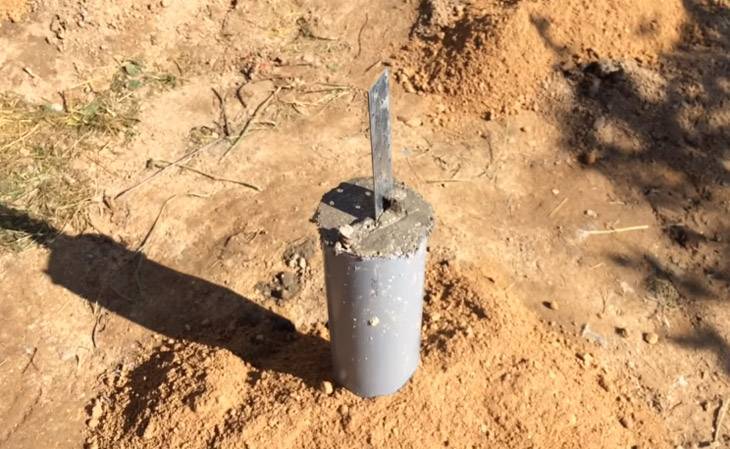

Раствор погружают в тачку и довозят до очередной трубы. Заливают бетон вёдрами, постоянно трамбуя его подручными стержнями.

Обратная засыпка скважин

По окончании заливки пазухи вокруг свай засыпают грунтом или песчано-гравийной смесью. Засыпку послойно трамбуют. Через 30 дней приступают к монтажу ростверка.

Материалы для создания столбчатого фундамента

Трубчатый фундамент относится к разновидностям свайной конструкции. Материалами для столбов помимо пластика может быть асбестоцемент или металл (подробнее: “Как сделать фундамент из металлических труб – преимущества и правила монтажа”). Но лучшим выбором сейчас считаются сваи из пластиковых труб.

Асбестоцементную трубную продукцию обычно выбирают по причине ее устойчивости к коррозийным процессам и низкой температуре, но для усиления необходимо пользоваться арматурными прутками (прочитайте: “Как сделать фундамент из асбестоцементных труб – последовательность проектирования и монтажа”).

Технология монтажа несложная:

  1. В подготовленную скважину помещают трубы, имеющие диаметр 200 миллиметров. Их погружают на глубину около 150 сантиметров. Над поверхностью почвы оставляют кусок изделия длиной 30 –40 сантиметров.
  2. Внутрь трубы вставляют прутья из металла и заполняют бетоном свободную полость. Такая конструкция столбчатого фундамента характеризуется повышенной прочностью и устойчивостью к наиболее неблагоприятным эксплуатационным условиям.

Большей надежностью отличается основание под постройку, выстроенное из металлической трубной продукции, но такая конструкция получается дорогостоящей. При сооружении фундамента нужно соблюдать высокую точность при установке опор из металла, обрабатывать их антикоррозийными средствами. Если этого не сделать, всего через два десятка лет основание станет непригодным.

Когда устанавливают металлические опоры, можно использовать следующие способы заливки бетоном:

  • на дно ямы укладывают песчано-гравийную подушку и в нее вбивают трубу, внутрь которой помещают прутья из металла или трубы меньшего диаметра, а затем приступают к заливке;
  • металлические столбы погружают на глубину 50 –100 сантиметров, для чего используют изделия диаметром от 15 до 20 сантиметров, а в завершение конструкцию заливают бетонной смесью.

Для прочности устанавливают ростверк.

Плюсы и минусы фундамента из пластиковых труб

Пластик – это химически неактивный, дешевый, универсальный стройматериал. Возведение фундамента из пластиковых труб своими руками не составит сложности, даже при минимальных познаниях в строительстве.

Основное достоинство оснований из пластмассовых труб:

  • можно возвести фундамент на любом типе грунта;
  • быстрая и простая технология сооружения;
  • стойкость к коррозийным процессам и резким изменениям температуры;
  • небольшие затраты на расходные строительные материалы;
  • высокая защита от весенних паводков;
  • пластик не подвержен воздействию влаги;
  • малый вес;
  • быстрая возможность получить доступ к канализационной системе.

Пластиковые трубы представлены в большом ассортименте, при этом стоимость зависит от длины, сечения и качества изделия. Длина варьируется в пределах 1-6 м, диаметр – 120-640 мм (наиболее востребована для фундамента пластиковая труба 200 мм или 250 мм). Все габаритные параметры и требования к эксплуатации указаны в ГОСТ Р 51613-2000.

Невзирая на большое количество положительных свойств, пластиковые опоры имеют недостатки:

  • пластик не выдерживает высокие нагрузки;
  • непродолжительное время эксплуатации – до 75-85 лет с учетом качества изделий;
  • низкая устойчивость к пониженным температурам;

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента типа «ростверк на сваях», воспользуйтесь следующим калькулятором:

Видео описание

Наглядно про стоимость свайно-ростверкового фундамента смотрите в видео:

Заключение

Свайно-ростверковый фундамент считается более надежным, чем свайный, и более выгодным по сравнению с ленточным, а в некоторых ситуациях является единственно возможным. Но грамотно произвести расчеты и оборудовать его под силу только квалифицированным специалистам. В противном случае у такого фундамента будет недостаточно прочности или избыточная стоимость, что в равной степени нивелирует все его преимущества.

Применение асбестовых труб для фундамента

Монтаж такой опалубки довольно популярен среди застройщиков. Асбестоцементные трубы для фундамента во время укладки создают единую конструкцию с бетоном – благодаря этому обеспечивается высокая прочность фундамента. Специалисты также отмечают морозостойкость материала.Благодаря жесткости асбеста опалубка во время заливки бетона не деформируется, гладкая наружная поверхность остается неповрежденной.

Среди недостатков – ее высокая стоимость, однако спустя несколько лет эксплуатации, материал окупается. Представлены следующие разновидности а/ц труб:

  • безнапорные, предназначены для монтажа сетей безнапорной канализации/вентиляции, где среда подается без давления;
  • напорные трубы прочнее, эксплуатируются в условиях повышенного давления до 9 атм.

Когда лучше всего использовать?

Пористая структура пенобетона хорошо удерживает тепло, эта особенность позволяет уменьшить толщину кладки и снизить общую нагрузку дома на фундамент. Обычно для сооружений из пеноблока устраивают ленточный, свайный или свайно-ростверковый фундамент.

Чтобы грамотно выбрать основание, застройщику необходимо проанализировать характеристики участка.

Из-за этого стены из пеноблока подвергаются точечным нагрузкам и увеличивается вероятность образования трещин. Строительство глубоко-заглубленных фундаментов под дома из пеноблоков влечет существенные материальные издержки и часто оказывается экономически невыгодным решением.

Когда почва на участке переувлажненная и глубоко промерзает зимой, целесообразно устраивать свайное основание под легкие сооружения. Глубина опор закладывается ниже точки промерзания, а вероятность повреждения дома уменьшается.

Из-за неоднородности грунта на участке в процессе эксплуатации отдельные сваи могут подниматься или проседать на несколько сантиметров. В результате искажения плоскости основания нарушается целостность всего сооружения, а, значит, и срок его эксплуатации.

Пенобетон – относительно легкий материал, но такие сооружения в два раза тяжелее деревянных и каркасных. Поэтому для строительства пенобетонных домов в определенных условиях целесообразно выбирать более надежный свайно-ростверковый фундамент.

Особенности конструкции основания обеспечивают равномерное распределение нагрузки между всеми опорами за счет ленты. В свою очередь, сваи опущены на твердые породы и надежно удерживают сооружение даже при таких неблагоприятных исходных условиях, как:

  • неровный рельеф участка;
  • рыхлый, переувлажненный грунт;
  • близкое залегание подземных вод;
  • глубокое промерзание почвы.

Типы свай и какие лучше выбрать

Существуют разные виды винтовых свай:

  • Одно- или многолопастные.
  • С литым или сварным наконечником.
  • С защитным цинковым покрытием или без него.

Кроме того, они различаются по диаметру и длине ствола и виду лопасти. Выбор винтовых свай производится исходя из свойств грунта и веса постройки.

Для обычной семейной бани, размером 6 : 4 м, изготовленной из оцилиндрованного бревна или бруса, вес которой составляет около 5-7 т, вполне подойдут однолопастные винтовые сваи диаметром 57 или 76 мм.

Допустимая нагрузка на единицу у них достигает соответственно 1 и 2 т, что вполне приемлемо для такой постройки.
