Особенности устройства и постройки свайного фундамента под печь

Типы винтовых свай и цены на них

Приобретая винтовые сваи, нужно выбрать те, которые подойдут по своим характеристикам. Для небольших теплиц можно воспользоваться такими, диаметр которых составляет 57 мм.

Они выпускаются в различных вариантах:

  • стандартный,
  • Премиум,
  • оцинкованные.

При этом цены на эту продукцию находятся в пределах от 700 руб до 3000 руб. Их цена зависит не только от вида, но и от длины. Например, в наиболее простом варианте за сваю длины 1,5 м придётся заплатить 700 руб, за 3 м — 1000 руб, а за 6 м — 1900 руб.

Для мощных конструкций потребуются более массивные сваи. Если диаметр 108 мм, то полутораметровая свая стандартного качества обойдётся в 1300 руб, на 3 м — 2000 руб, а для 6 м — 3700 руб.

О видах и размерах свай для теплицы можно узнать тут.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.


Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Что это такое, характеристики свайных опор

Буронабивные сваи – силовая конструкция, которая отвечает за передачу нагрузки от дома на несущий слой грунта. Опорные элементы создаются непосредственно на стройплощадке, когда заранее делают усиление подготовленных шурфы арматурным каркасом и заливают бетонным раствором.

Буронабивные сваи можно использовать в качестве самостоятельных силовых элементов, например:

  • при строительстве заборов;
  • легковесных хозяйственных построек;
  • временных сооружений (бытовок).

Верхняя часть силовой конструкции (лента или плита) связывает отдельно стоящие опоры и воспринимает на себя суммарные нагрузки от дома, равномерно распределяя их между буронабивными сваями. Таким образом получают надежное несущее основание для тяжеловесных сооружений 1-й и 2-й степеней ответственности.

Особенности устройства представленного типа основания:

  • с защитой стен скважины за счет применения обсадных труб (погружных и извлекаемых);
  • с защитой стенок шурфов от обсыпания с помощью бентонитового раствора;
  • подача бетона через полость непрерывного шнега.

По форме буронабивные сваи могут иметь одинаковое сечение по всей высоте или быть усложнены расширенной пятой в нижней части для улучшения несущей способности фундамента.

Плюсы и минусы

Преимущества следующие:

  • доступная технология для применения в частном строительстве;
  • высокая скорость возведения – уже через две недели после бетонирования скважин можно приступать к следующему этапу возведения дома;
  • эффективны при строительстве практически на любых типах грунта, в том числе на пучинистых и сыпучих почвах, а также на участках со сложным рельефом;
  • удобство монтажа на площадках с высокой плотностью застройки;
  • значительная несущая способность каждого силового элемента – до 400 т.

Помимо очевидных достоинств технологии, необходимо также учитывать ее недостатки:

  • потребность в расходе большого количества бетона;
  • сложность контроля над выполняемыми технологическими процессами;
  • необходимость привлечения спецтехники при закладке фундамента на значительную глубину (более 2 м);
  • при строительстве на пучинистых грунтах необходимо преждевременно продумать уширение пяты опоры и обвязку конструкции ростверком, чтобы предотвратить выталкивание сваи из почвы в результате действия сил морозного пучения;
  • строительство подземных помещений в доме на буронабивных опорах окажется затратным по времени и средствам мероприятием.

Сфера применения

Применение технологии монтажа буронабивных свай считается оправданным в таких ситуациях:

  • ведется строительство промышленных объектов и тяжеловесных конструкций, жилых домов и построек сельскохозяйственного назначения на крутых склонах;
  • возводимый объект по проекту расположен на заболоченной местности, а также на участках со слабым грунтом, где несущий пласт и точка промерзания расположены достаточно глубоко, но не ниже 3 м от уровня поверхности;
  • высокая плотность застройки на рабочем участке, что предопределяет необходимость контроля динамических нагрузок на существующие дома и сооружения.

Преимущества и недостатки

Положительные стороны:

  1. Простота монтажа основных коммуникаций, выведения канализационных сливов.
  2. Возможность обустройства на разных видах грунтов.
  3. Отсутствие чувствительности к пучению грунта.
  4. Срок службы около 150 лет.
  5. Увеличение плотности грунта.
  6. Возможность проводить монтаж фундамента в течение всего года.
  7. Ремонт отдельных частей без демонтажа всего основания.
  8. Качественная вентиляция.
  9. Быстрый монтаж.
  10. Низкая цена.
  11. Минимальная усадка.

Недостатки:

  1. Чтобы металлические сваи были устойчивыми к образованию ржавчины, нужно покупать изделия с антикоррозионным покрытием.
  2. Стандартные сваи не подходят для обустройства основания на каменистом грунте. Для этого применяются специализированные строительные элементы, которые устанавливаются с помощью спецоборудования. Это повышает стоимость основания.
  3. Для построек со свайнымым фундаментом невозможно сделать подвальное помещение. Для этого нужно проводить ряд дополнительных работ.

Устройство

Нагрузка здания на грунт передается через ленточный фундамент, устанавливаемый по периметру объекта и под его несущими элементами, и сваи. И опоры, и лента усиливаются арматурой. Установка первых ведется буронабивным методом или по технологии заливки бетоном установленных в скважины асбестовых труб. Буронабивной метод также предполагает предварительное бурение скважин, в которые погружаются опоры.

Распространение сегодня получают и винтовые сваи, имеющие лопасти в нижней части опоры для вкручивания в грунт. Популярность последних обусловлена отсутствием необходимости в сложной подготовке грунта.

Забивные сваи применяются редко, поскольку такой метод становится причиной появления вибраций грунта, что негативно сказывается на прочности оснований соседних объектов. Кроме того, эта технология подразумевает высокий уровень шума в процессе работы.

В зависимости от особенностей почвы выделяют сваи-стойки и висячие аналоги. Первый вариант характеризуется тем, что конструкция стоек опирается на твердые слои грунта, а второй – элементы конструкции оказываются в подвешенном состоянии благодаря силе трения между почвой и боковыми стенками опор.

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

ПараметрыВинтовые опорыЗабивные стержни
Сфера применениячастное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склоновгражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунтаразличные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефаландшафт с любыми перепадами высот
Максимальный срок службы70–100 лет100–150 лет
Несущая способность одного изделиядо 7 тонндо 10 тонн
Подверженность коррозийным процессамсильно подверженыне подвержены
Способ гидроизоляциихолодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовкидобавление гидрофобных составов в бетон
Способ заглубленияметодом вкручиванияс применением ударной силы
Воздействие способа монтажа на грунтовое основаниелопасти разбивают почвенные массы, земле требуется время на усадкужелезобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажавысокая, от одного дня
Оборудование для монтажаэлектрические машинки для завинчивания, приспособления для ручного монтажа (пруты)сваебойные агрегаты
Возможность строительства своими рукамимонтаж предполагает совместную работу как минимум трех строителейневозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкцииДеревянный домЗдание из пеноблоковКирпичное сооружение
Винтовые сваи120 тыс. руб.460 тыс. руб.не рекомендуется
Забивные сваи200 тыс. руб.475 тыс. руб.525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

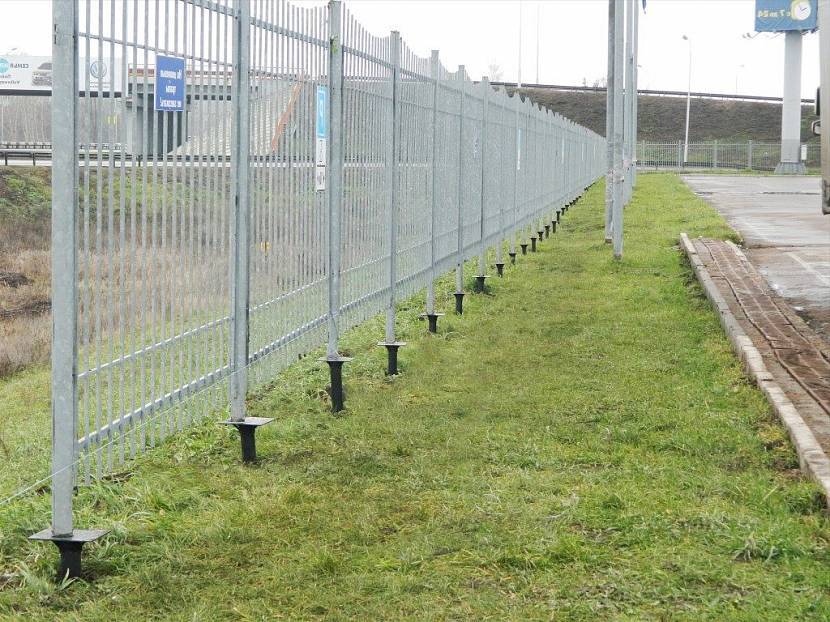

Металлический забор на винтовых сваяхИсточник spravka-region.ru

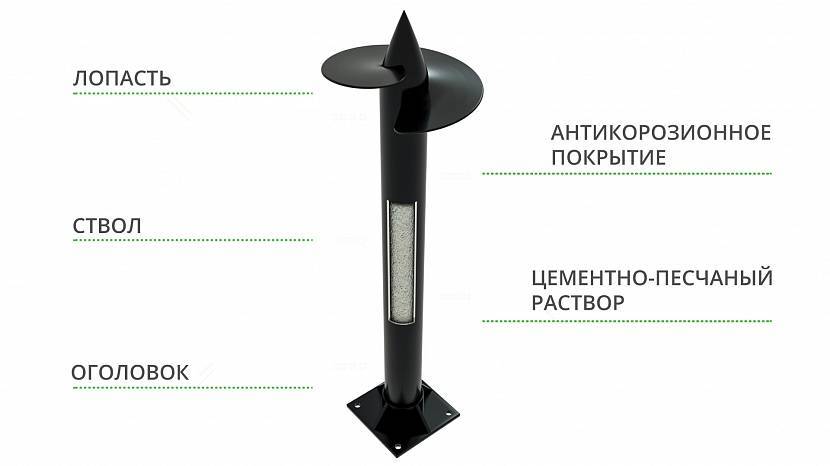

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

  • ствол из стальной трубы;
  • острый наконечник в форме конуса;
  • лопасть (винт);
  • оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

Выдержка из документаИсточник ecodom-kostroma.ru

  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

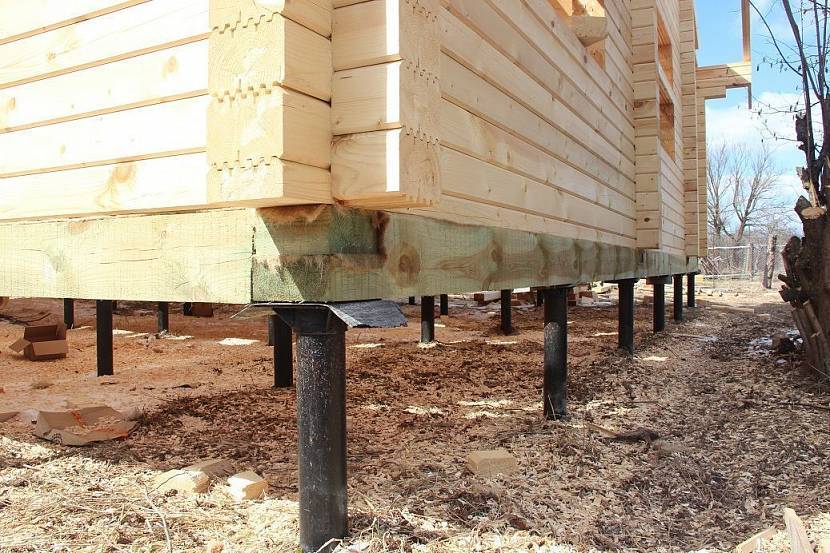

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Подходит ли такое основание для каркасника?

Стены каркасных домов изготовлены из дерева или металла, поэтому сооружения можно отнести к легковесным и малоэтажным конструкциям. Как правило, такие постройки оказывают умеренные нагрузки на грунт, поэтому не смысла возводить дорогостоящие ленточные и плитные основания.

Для участков со сложным рельефом свайный фундамент станет практичным и выгодным с точки зрения стоимости решением.

Какие опоры можно использовать?


применимы все виды свай:

  1. Забивные.
  2. Буронабивные.
  3. Винтовые.

Забивные опоры представляют собой столбы (деревянные, металлические, железобетонные), которые с помощью специальной техники вводятся в грунт на глубину промерзания земельных масс. Чтобы правильно выбрать тип силовых элементов, необходимо рассчитать проектные нагрузки и сопоставить их несущей способностью грунта.

Вес деревянных каркасных домов позволяет использовать забивные опоры из бруса. Под сооружением со стенами из металла устанавливают металлические или железобетонные конструкции с небольшим диаметром.

Технология закладки буронабивных свай доступна для домашнего домостроения. Монтаж усложняется необходимостью бурения скважин в почве, а также сбора армирующего каркаса. Под одноэтажные каркасные постройки из дерева можно заложить фундамент без армирования, но срок службы конструкции будет значительно ниже.

Вкручивание винтовых свай (металлических и железобетонных) – быстрый способ возведения фундамента

В свою очередь металлические винтовые сваи можно быстро вкрутить ручным способом, при этом допустимые нагрузки фундамента позволяют силовой конструкции удерживать вес каркасного дома в течение 50–100 лет.

Плюсы и минусы

Преимущества технологии с использованием отдельных опорных элементов:

  • дешевле ленточных и плитных оснований;
  • подходят для большинства типов грунта, кроме скальных пород;
  • эффективны при строительстве на переувлажненной почве и на участках со сложным ландшафтом;
  • разнообразие технологий позволяет выбрать практичный и максимально экономичный метод строительства фундамента.

Недостатки опорных свай:

  • перед проектированием необходимо провести ряд сложных расчетов;
  • сложно оценить геологические особенности участка с неоднородным составом почвы.
