Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Что обозначает понятие коэффициент разрыхления?

С коэффициентом разрыхления грунта приходится иметь дело не только проектировщикам, но и строителям в ходе работы. Данную характеристику используют для сравнения действительной плотности почвы на стройплощадке с номинальной.

Разумеется, для учета надежнее было бы применить взвешивание материала, но это часто невозможно осуществить по ряду причин. Тогда приходится прибегать к объемному учету, где не требуется специальное оборудование.

Поскольку объемы земли до и после извлечения различаются, то расчеты с участием коэф. придется перевозить грунта.

Коэффициент первоначального разрыхления (Кp) – это значение, обозначающее увеличение количества почвосмеси в результате разработки и складирования в насыпях, по сравнению с ее изначальным состоянием в уплотненном виде.

Характеристики почв представлены в таблице:

Из таблицы видно, что коэффициент первоначального рыхления напрямую зависит от плотности. Так что, чем тяжелее грунт в естественном состоянии, тем больше он займет места после выборки. Данный показатель учитывается при вывозке извлеченной земли.

Также существует коэф. остаточного разрыхления (Кop) – показатель степени усадки грунта, уложенного в насыпь, под воздействием определенных факторов:

  1. слеживания,
  2. контакта с влагой,
  3. утрамбовки механизмами.

Данное значение учитывают при определении количества необходимого материала, который требуется доставить на стройплощадку, а также при ссыпании для хранения и уничтожения земли.

Чтобы подсчитать стоимость земляных работ, необходимо сделать соответствующие подсчеты. Зная размер планируемого котлована, высчитывают объем грунта. Его перемножают на коэффициент первоначального рыхления.

Полученное значение и будет фактически подвергнуто разработке с помощью спецтехники и потом вывезено со строительного объекта. Полученную цифру и надо умножить на стоимость разработки, погрузки и транспортировки для 1 м3 грунта.

Коэффициенты разрыхления до и после разработки грунта различны. Они приведены в таблице в процентах:

Шпунтованная доска и ее преимущества

Подготовка обрезной доски к монтажу

До появления готовых шпунтованных изделий каждую обрезную доску просушивали в естественных условиях.

Для этого все изделия укладывали на подставки на земле, каждый ряд прокладывался брусом толщиной 40-60 мм.

Таким образом, выкладывать стоит весь лесоматериал, отобранный для изготовления пола, обычно это изделия толщиной 40-50 мм. Всю доску необходимо укрыть пленкой и придавить тяжелыми материалами (для нагрузки верхнего слоя), в таком положении они, по мнению разных специалистов, должны пролежать не менее 3 месяцев.

После того, как «дерево» просохнет, необходимо снять опрессовку и перебрать изделия.

Результат обычно разочаровывает, так как не вся доска, предназначающаяся на пол, после сушки естественным способом сохранила свою форму, и много материала приходится отбраковывать, поэтому опытные строители всегда берут доску с запасом.

Дощатый пол из обрезной доски далеко не просто класть, так как доски, обработанные человеком вручную, всегда имеют некоторые неровности.

При помощи клиньев доски последовательно прижимают друг к другу, после чего гвоздями или саморезами крепят к лагам.

Преимущества шпунтованной доски над другими напольными покрытиями

С появлением «шпунта» все перечисленные выше процессы не нужно проделывать. Так как половую доску выставляют в продажу уже в готовом виде.

Все процедуры сушки и строгания делают в заводских условиях на специальном оборудовании, в результате чего получается качественное изделие. Шпунтованный пол и укладывается гораздо проще, чем из обрезной доски.

Шип входит в паз очень плотно, не создавая щелей и трещин, за счет этого получается цельное единое покрытие. На обратной стороне каждой шпунтованной доски находятся дополнительные ребра жесткости.

  • 28 х 140 х 6000 мм;
  • 28 х 70 х 3000 мм;
  • 35 х 140 х 6000 мм;
  • 35 х 70 х 3000 мм.

Некоторые варианты соответствия толщины половой доски пролету между лагами, а также зависимость размера пролета комнаты и сечения лаг можно увидеть в таблице.

Если сравнивать со шпунтованной доской другие напольные материалы, которые могут служить как в качестве чистового покрытия, так и финишным полом, список их будет не велик.

Основными конкурентами данного вида настила является ОСБ плита и современное напольное покрытие Quick step, которое сделано на основе ДСП. О том, как выбрать доску для пола, смотрите в этом видео:

Quickstep имеет несколько вариантов расцветок, отлично гармонирующих с различным дизайном помещений. Данный материал также имеет метод стыковки «шип – паз».

Толщина изделия бывает 16 и 22 мм, а его размеры 1,2 х 0,9 м. Главным недостатком такого материала является его цена и вынужденное мероприятие добавления лаг перед тем, как класть изделие (чтобы они попадали на стыки).

  1. А.
  2. АВ.
  3. В.
  4. ВС.
  5. С.

С этим читают

Технология монтажа

Отличий между вибрационной и ударной технологии погружения практически нет. Единственное различие – это особенности функционирования навесного оборудования. Стропирование и последовательность являются абсолютно идентичными.

Монтаж ограждения происходит по следующей технологии:

  • материал поставляется на объект;
  • краном шпунт распределяется по периметру строительного объекта;
  • проводится разметка контура, используется сваебойный аппарат;
  • производится стропирование и перемещения шпунта к месту монтажа;
  • на шпунт монтируется наголовник погружателя, ограждение ставится на место забивки;
  • шпунт вертикально выравнивается, осуществляется направляющее погружение;
  • строповка демонтируется, шпунт погружается на глубину, указанную в проекте.

Таким образом погружается каждый шпунт. Робота проводится до того момента, пока не будет получено замкнутое ограждение по периметру котлована.

Когда все шпунты заглублены в грунт, можно приступать к рытью котлована, не опасаясь обрушения его стенИсточник speccypro.ru

Что такое ограждение котлована шпунтом

Шпунтовая ограждающая система — это монолитная стенка, которая состоит из шпунтовых свай, уплотняющих почву и локализующих участок, где могут происходить деформации или сдвиги. В зависимости от назначения конструкции бывают временными или постоянными. Второй тип выполняет функции несъемной опалубки для оснований построек, цоколей, стен и подвалов. Еще он создает водонепроницаемый барьер для поверхностных вод.

Для обустройства шпунтовой стенки не нужно проводить земляные работы. Все составляющие предварительно вкапываются в почву и фиксируются там. После этого почву достают на поверхность.

Стенка не нуждается в ленточном фундаменте и может размещаться на любых грунтах без учета глубины промерзания. Она не оказывает большого воздействия на грунт и устанавливается глубже линии промерзания. Удерживание шпунтовых свай обеспечивается силой трения почвы, а не прочностью фундамента.

В отличие от традиционных систем, шпунтовая ограда выдерживает большие смещающие и изгибающие нагрузки, причем без внедрения армированных бетонных опор.

Когда и зачем оно необходимо

Укрепление котлована шпунтом применяется для следующих целей:

  1. Укрепление бортов углублений под основания постройки.
  2. Защита стенок котлована от осыпания.
  3. Локализация строительной площадки.
  4. Поддержание береговой линии.
  5. Обустройство гидротехнических сооружений.
  6. Укрепление фундаментов.
  7. Организация герметичных емкостей для промышленных отходов.
  8. Обустройство очистных конструкций.
  9. Укрепление железнодорожных путей.

В отдельных случаях шпунтовую стенку возводят на нулевом этапе работ с целью соблюдения требований СнИП, когда нужно работать ниже нулевого уровня почвы. При вертикальной разработке грунта подобное ограждение обеспечивает усиленную защиту стенок от осыпаний и оползней. Углубления с наклонными стенками чаще подвергаются осыпанию, поэтому они укрепляются в первую очередь.

Отличительной особенностью шпунта является возможность повторного применения, поэтому выбор таких систем предпочтительнее, чем организация водопоглощающей системы.

В чем отличие

Прекрасно известно, что для защиты от воды и осыпания грунта, строятся стены.

Пример укрепления стен котлована от осыпания грунта

Шпунтовая стенка не нуждается в ленточном фундаменте и не требует учета глубины промерзания. Она заглубляется на величину, превышающую уровень промерзания грунта, и имеет очень незначительное давление на грунт. Шпунтовые сваи удерживаются не прочностью основания, а силой трения грунта, действующего на поверхность. Отличий шпунтовой стены от обыкновенной довольно много. Стоит к этому добавить и то, что элемент в основном работает как защемленная консоль.

Геоматы для укрепления откоса

С целью предотвращения оползней и эрозии грунта рекомендуется применять геоматы. Это волокнистый материал, своим внешним видом напоминающий мочалку. Геомат изготавливается из полипропиленовых решёток, накладываемых друг на друга и соединённых термически. Геоматы применяются для укрепления крутых склонов, наклоном до 70 градусов.

Суть укрепления почвы за счёт геоматов заключается в том, что корни растений, растущих на откосе, переплетаются с волокнами геомата. В результате получается крепкая структура, которая не позволяет грунту размываться и сползать. Преимущества использования геоматов:

  • устойчивость к ультрафиолету;
  • устойчивость к агрессивной среде и влаге;
  • экологически чистый материал;
  • устойчивость к перепадам температур.

Технология укладки геомата:

  1. Выровняйте площадку для геомата, уберите мусор. При укреплении насыпи, уплотните её ручным катком.
  2. По верхнему и по нижнему краям склона выкопайте траншеи глубиной 30 см. При этом поперёк склона должны обязательно присутствовать лотки или небольшие канавы для отвода влаги.
  3. Раскатайте рулон по поверхности и, если нужно, обрежьте. Материал должен плотно прилегать в земле, при этом быть сильно натянутым.
  4. Геоматы накладываются гладкой стороной вниз. Поперечный нахлест одного мата на другой должен быть 20 см, продольный — 15 см.
  5. Верхний край геомата закрепите в траншее при помощи анкеров, нагелей, деревянных рогатин или болтов. На один метр поверхности потребуется 2 анкера.
  6. Нижний край материала закрепляется аналогичным образом в нижней траншее.
  7. Траншеи необходимо засыпать грунтом и уплотнить.
  8. Последним этапом будет засеивание почвы поверх геомата семенами растений.

Внимание! Если есть риск схода воды, засыпать траншеи лучше щебнем фракцией 2–5 мм, а не грунтом

Технология шпунтового ограждения

Для монтажа шпунтовых оград используют разные технологии и оборудование. В большинстве случаев бурение под трубы производится шнековым или шарочным методом, который предусматривает монтаж стенок глинистым раствором. Повышенная плотность посадки трубы обеспечивается глиной.

Используемая техника и оборудование

Для монтажа свай методом вдавливания необходимо использовать специализированную технику, которая создает постоянную статическую нагрузку. Это делается с помощью мощного строительного оборудования, сконструированного по принципу клинового захвата свай с последующим погружением в углубление.

Применение электронных систем на разных этапах шпунтирования позволяет вовремя внести корректировки в угол погружения и сформировать ровный ряд свай. Кроме того, электроника помогает создать ограждение котлованов с круглой или угольной конфигурацией.

Для решения большинства задач по организации шпунтовых оград подходит следующая техника:

  1. Гидравлическая установка СВУ TITAN DTZ. Обладает допустимым усилием в 320 тс.
  2. Система SUNWARD ZY J120. Выделяется отсутствием шума при работе и соблюдением экологических стандартов.
  3. СВУ-В-6. Представляет собой автономную установку, которая самостоятельно передвигается по стройплощадке и реализует все этапы шпунтирования.

Вдавливание

Технология отличается универсальностью и подходит для проведения работ возле зданий в густонаселенных районах или на рыхлой и заболоченной почве. При вдавливании свай не нужно постоянно следить за их состоянием. Недостатком метода является внедрение крупногабаритной спецтехники, которая доставляется на объект в демонтированном состоянии.

Вибропогружение

Вибропогружение относится к эффективным способам установки шпунтов и может использоваться с любыми типами таких конструкций, включая:

  1. Трубошпунты с любым сечением труб.
  2. Двутавровые балки.
  3. Шпунты Ларсена.

Если работы ведутся на почве с высоким уровнем грунтовых вод, то вибропогружение станет единственным вариантом, позволяющим установить шпунтовое ограждение. Однако использование технологии сопровождается большими затратами, т.к. техника для решения задач продается достаточно дорого.

Забивка

Производится посредством молота — специального навесного оборудования, который забивает сваи в лидерные скважины. Ударный метод не подходит для забивки конструкций в районах с уплотненной застройкой.

Где и когда применяют

Хотя шпунтовым ограждением можно назвать и частокол из бревен, труб или бетонных свай, важным качеством настоящего инвентарного изделия является возможность создания герметичной мембраны, отсекающей защищаемую площадку от поступления воды извне. Это свойство делает востребованными шпунтовые работы во всех случаях, когда требуется изоляция территории от грунтовых, поверхностных вод или открытой воды водоемов. Таким способом строятся опоры мостов на дне реки, возводятся набережные, проводятся работы на заболоченных территориях и при высоком уровне грунтовых вод.

Второй причиной применения шпунта обычно служит необходимость удержания грунтовых стенок котлованов или откосов.

Укрепление грунта шпунтовыми стенами

Стоимость создания

Для расчета стоимости создания шпунтового ограждения необходимо знать тип шпунта, периметр и глубину котлована. Тогда не составит труда вычислить количество элементов, которые понадобятся во время строительства.

Полученные значения позволят определить затраты на доставку – количество рейсов вычисляется исходя из грузоподъемности автомобиля, километраж, определяется по дальности расположения строящегося объекта. Аналогично определяется стоимость погрузочно-разгрузочных работ.

Цена же монтажа шпунта зависит от количества погонных метров погружаемого шпунта – здесь пригодится знание глубины проектируемого котлована – а также от тарифов строительных организаций, предоставляющих услуги монтажа шпунтового ограждения.

В среднем стоимость работ составляет от 450 рублей за погонный метр.

Все самое важное и полезное о котловане и его разработке найдете в этом разделе

Устройство шпунтового ограждения

Шпунтовое ограждение это стена, собранная из деревянных щитов или металла, которая предназначена для защиты стен вырытой траншеи или котлована от осыпаний и разрушений. Использовать устройство шпунтового ограждения рекомендуется при глубине вырытого котлована в 7 и более метров.

Шпунтовое ограждение для котлована может быть деревянным с использованием щитов и досок и железобетонным. Железобетонное устройство шпунтового ограждения наиболее дорого в реализации, а в качестве основных опор здесь используются буронабивные сваи.


Деревянное шпунтовое ограждение менее затратно для защиты котлована от разрушений. Однако в виду отсутствия возможности его повторного использования, устройство деревянного шпунтового ограждения используется крайне редко на сегодняшнее время.

Наибольшим спросом и популярностью пользуются ограждения из стального шпунта. Если необходимо надолго оградить котлован при выполнении масштабного строительства, то устройство шпунтового ограждения из стали, как некстати подходит для этих целей.

Стальные шпунты и шпунт Ларсена

На сегодняшнее время наибольшее применение получило такое шпунтовое ограждение из стали как:

1. Шпунт Ларсена — используется не только при огораживании и укреплении строительных котлованов, а также когда необходимо усилить береговые линии, участки дорог с возможным возникновением оползней и тоннели.

Шпунт Ларсена (смотрите фото) представляет собой влагонепроницаемые металлические конструкции с особыми замковыми соединениями. Это позволяет собирать всю конструкцию шпунта Ларсена быстро, а также с возможностью последующей разборки.


2. Шпунт из металлических труб — для изготовления такого шпунтового ограждения используются трубы, имеющие круглое сечение и большой диаметр, свыше 200 мм. Применение данного шпунтового ограждения целесообразно в глубоких котлованах с нестабильной и рыхлой почвой.

3. Шпунт плоский — очень устойчивое устройство шпунтового ограждения, которое чаще всего применяется в котлованах, где глубинный слой почвы состоит из скальных пород. Замковые соединения металлических элементов плоского шпунта, точно такие же, как и у шпунта Ларсена, с прочностью на разрыв не менее 5000 кН/м.

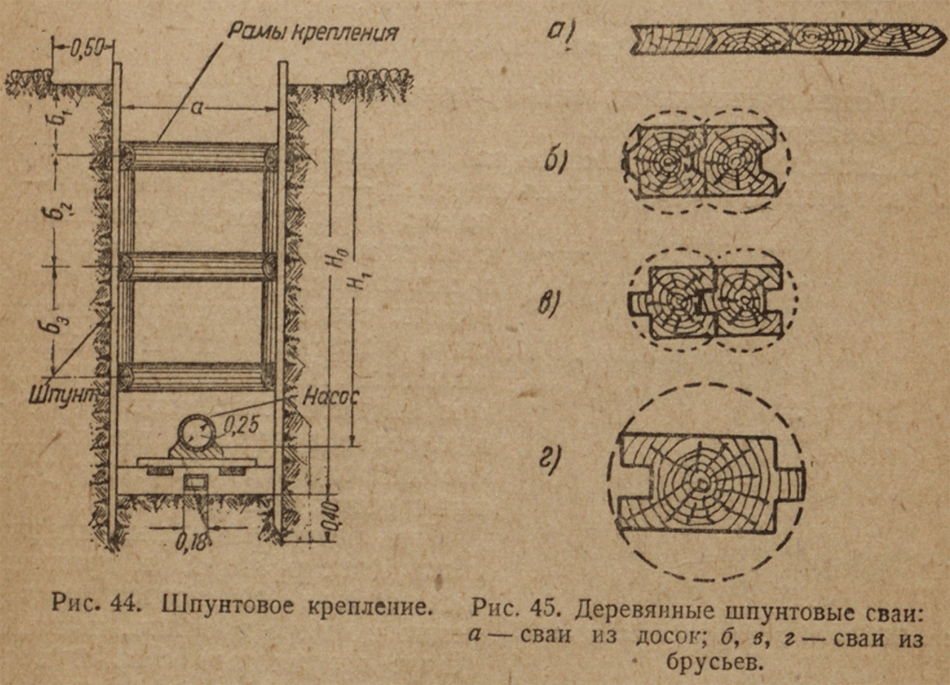

Крепление шпунтовыми ограждениями

Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.

Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза

При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса

Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).

Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.

Что такое крутизна откоса?

По большому счету угол откоса представляет собой соотношение высоты к заложению, и измеряется в градусах. Его легко определить, основываясь на параметры, приведенные в СНиП III-4-80. В ней учтены не только разные типы грунтов, но и глубина основной траншеи.

Если в месте работы есть наслоение разных видов грунта, то расчеты рекомендуется проводить по самому слабому.

Для примера, разберем простой и распространенный случай. Ровный дачный участок, где абсолютная отметка грунта принята за значение 51.30, а за нулевую отметку – 52.07. При этом нижнее значение фундаментной плиты составляет ровно 3, 000. Но, снизу плиты будет еще слой подготовки, толщиной в дополнительные 10 см. Грунт – суглинок, пространство не ограничено.

Как посчитать угол откоса? Далее последовательность расчетов выглядит так:

  1. Высчитываем абсолютную отметку для фундаментной плиты. Для этого от нулевой отметки отнимаем глубину траншеи: 52.07 – 3. 000=49.07.
  2. Определяем точную отметку низа траншеи, с учетом всех факторов (в нашем случае это подложка): 49.07-0.1=48.97
  3. Определяемся с глубиной траншеи, которая будет вырыта: 51.30-48.97=2.33 метра.
  4. На заключительном этапе определяем, что согласно нашим подсчетам оптимальный угол откоса будет 45 градусов.

По такому алгоритму можно определить оптимальный угол откоса, основываясь на любые параметры.

Таблица допустимой крутизны

Для того, чтобы было проще ориентироваться во всех данных, при проведении расчетов предлагаем воспользоваться следующей таблицей:

Точно указывайте тип грунта, в котором проводятся земельные работы. В противном случае могут быть погрешности.

Таблица углов естественного откоса грунтов

Согласно сведениям, полученным от Госстроя РФ, которые размещены в сборнике от 2000 года, углы естественного откоса грунтов, соотношения высоты к заложению для разных видов грунта представлены в таблице:

Таблица углов естественного откоса пород в разрыхленном состоянии:

ПородыУгол естественного откоса, град, для породы
сухойвлажноймокрой
Растительная земля403525
Песок крупный30…3532…4025…27
Песок средний28…303525
Песок мелкий2530…3515…20
Суглинок40…5035…4025…30
Глина жирная40…453515…20
Гравий35…403530
Торф без корней402515
Скальные45…60

Угол естественного откоса — это самый большой угол, который образовывается откосом грунта в соотношении к линии горизонта в спокойном состоянии. Для того, чтоб лучше понять, как делать чертеж и рассчитывать угол откоса, приводим пример готовой работы:

Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.

Укрепления откосов земляного полотна геотекстилем

Геополотно наиболее часто применяется при укреплении откосов земляного полотна с наклонов до 60 градусов.

Технология укладки геотекстильного материала при усилении склонов состоит в следующем:

1. Перед началом работы по укреплению откосов необходимо выровнять поверхность, которая в дальнейшем будет укрепляться.

2. Далее решается проблема с обустройством площадки.

  • Если она будет образована выше земли, то вначале нужно положить геотекстиль: перекрытие должно составлять 20 см. Затем создать опалубку по всей длине, засыпать сверху камнем или песком. После еще раз уложить геоматериал, засыпать его песком и, если требуется провести работы по укладки плитки.
  • Если же площадка будет на одном уровне с поверхностью, то необходимо извлечь грунт так, чтобы образовалось углубление в 20-50 см. Далее укладывается геополотно, насыпается гравий и щебень. Затем снова застилается геосинтетик, сыпется песок. После чего можно уложить брусчатку или плитку с помощью цементного раствора.

3. Геотекстиль, уложенный нахлестами, обязательно крепиться скобами. Вдоль шва можно насыпать еще природных материалов.

Устройство ограждения из шпунта

Ограждение представляет собой отдельные элементы (шпунтовые сваи), которые собираются в одну конструкцию. С боков всех элементов находятся пазы, которые позволяют легко и быстро их соединять в одну конструкцию.

Сваи могут делаться из различных материалов, которые отличаются долговечностью и характеристиками:

  • Пластиковые. Делаются из композитов и ПВХ, многоразового использования, однако в большинстве случаев устанавливаются в качестве постоянных элементов ограды береговых объектов. Они считаются недорогими, однако являются не очень прочными.
  • Железобетонные. Устанавливаются только один раз. Отличаются энергозатратной установкой, не выгодным демонтажем. Могут применяться в качестве дополнительного укрепления фундамента.
  • Деревянные. Недорогой, но непрактичный вариант. Со временем гниют из-за влияния влаги, используются только раз. Не могут применяться как усиливающий каркас фундамента.

Шпунтовое ограждение может быть изготовлено из разных материалов, но не все они могут быть выгодными для использованияИсточник pdoshka.ru

Металлические. Самый экономичный, долговечный, универсальный и функциональный вариант. Производятся из легированных или высокоуглеродистых сталей. Многоразового применения, отличаются простотой монтажа, имеют небольшой вес, компактные, имеют высокие показатели на статические нагрузки, высокопрочные.

В большинстве случаев применяют профильный шпунт, однако существует и трубчатый из металла. Он представляет собой толстостенные трубы с большим сечением, которые внутри полые. Имеют высокую несущую способность и очень устойчивы. Применяют на нестабильных грунтах, где отмечаются сильные нагрузки на конструкцию. Могут комбинироваться с профильным шпунтом для максимального усиления участков.

Монтаж шпунтового ограждения из трубИсточник rmnt.ru

Сваи из труб

В качестве не извлекаемых элементов для устройства шпунтовой стенки иногда используются металлические трубы. Такое решение позволяет утилизировать те, которые были в употреблении. Кроме относительной дешевизны, у них нет положительных качеств. Трубы не позволяют создать плотную непроницаемую для грунтовых вод поверхность. Обычно их применяют для укрепления откосов или в качестве не извлекаемой опалубки для дальнейшего бетонирования столбов. Сваи из труб не имеют замков, поэтому выдерживать геометрическое положение в ряду очень сложно.

Вариант укрепления грунта шпунтовыми сваями

Следует учесть, что стенки труб тоньше и гораздо хуже противостоят деформациям, чем шпунт Ларсена. Поэтому при прохождении трубы через каменистый грунт, нижнее сечение может полностью смяться, сделав невозможным достижение проектной отметки. Обращаться к такому методу устройства шпунтового ограждения стоит только в крайнем случае.

Устройство грунтовых анкеров (якорей)

Компания БЕСТ-СТРОЙ рекомендует применение, и производит крепление шпунтовых стен грунтовыми анкерами, принимающими на себя выдёргивающую нагрузку от массива породы. Этот метод не на много более трудоёмок и незначительно сложнее устройства распорок, но в итоге даёт ничем не ограниченный оперативный простор, оборачивается значительной экономией ресурсов, повышением производительности и сокращением сроков строительства.

Схема монтажа грунтового анкера

По итогам тщательно проведённых изыскательских и расчётных работ производится бурение скважин в стенах котлована, выполнение «якоря», закрепление тяги, фиксация её на анкеруемом шпунте

При этом важно учитывать расположение оснований близлежащих сооружений и зданий

Технология устройства шпунтовых креплений

Такие ограды нужны в следующих случаях:

  1. При застройке участка на нестабильном грунте.
  2. Для укрепления стен котлована.
  3. Предотвратить попадание грунтовых вод на строительную площадку.
  4. Для защиты от размыва берегов, обвала горных пород.
  5. Повысить устойчивость конструкции при подвижной почве.
  6. Для защиты сооружений при обмелении, заиливании водоема.
  7. Не допустить обвала берегового откоса.
  8. При прокладке коммуникаций, защиты коллектора сточных вод.

Среди других преимуществ шпунтования:

  1. Устойчивость к растяжениям, изгибам, статической нагрузке.
  2. Возможность многоразового применения. При правильном демонтаже шпунты используют повторно, существенно экономя на материалах.
  3. Крепление шпунтов в разы дешевле установки буронабивных свай.
  4. Прочность стенки и долговечность.

Много способов применения и доступная цена делают шпунтирование популярным вариантом ограждения при строительстве в местности со сложным рельефом.

Пользователи часто ищут:

  • Железобетонный забор
  • Демонтаж бетонного забора

Разновидности, плюсы и минусы, устройство ограждений и креплений котлована

Данные меры необходимы, так как откосы, стены находятся под постоянным действием механических, гидрологических, погодных факторов. Особенно явно это проявляется в условиях почвы с низкой плотностью.

Обрушение грунта может привести не только к повреждению строительных объектов, конструкций, дорогостоящей техники, но и к несчастным случаям, связанным с гибелью людей.

Поэтому нормативными документами устанавливаются жесткие требования к методикам упрочнения стен, а также строжайший запрет на присутствие работников в котлованах, не имеющих откосов или укрепленных стенок.

Применение георешетки

Объемная георешетка нашла свое применение в дорожном строительстве, сельском хозяйстве, ландшафтном дизайне. решетку стоит использовать для:

  • предотвращения эрозии почвы;
  • армирования и дренажа грунтов;
  • укрепления тоннелей, путепроводов, водохранилищ, карьеров и т.п.;
  • строительства подпорных стен;
  • обустройства дворов, клумб, садовых дорожек.

Также георешетка используется с целью обеспечения стабильности различных наполнителей. При помощи данного материала вы сможете не допустить рассыпание песка, щебня, грунта и любых других материалов.

При использовании для укрепления склонов георешетки растягивают и закрепляют. Сверху на материал должен быть уложен плодородный грунт. Далее склон засеивается травой, которая, прорастая сквозь решетку, способствует дополнительному укреплению склона.

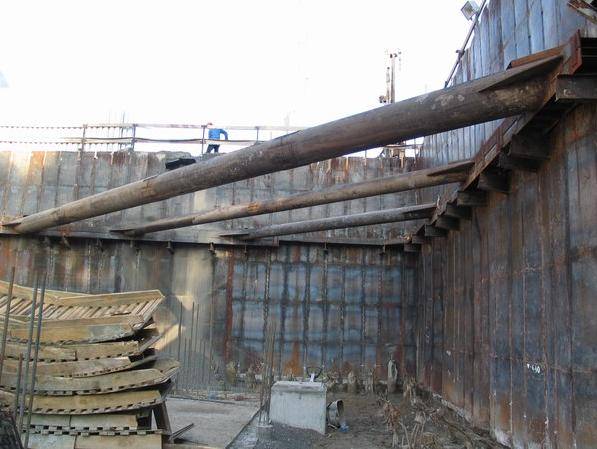

Монтаж шпунтового ограждения различных видов

Как и говорилось ранее, шпунтовые ограждения – это металлические сваи, установленные согласно проекту по краю котлована (для их сооружения обычно используется уже отработанный материал, бывший в употреблении). Наиболее часто употребляемые диаметры труб – 219, 273, 325, 377, 426, 530 и 630 мм.

Металлическая свая ШК-150

Трубы «Ларсена»

Ограждение котлована по СНиП производится одним из трех вышеуказанных способов: закручиванием, вбиванием или вибропогружением свай (см.также статью Винтовые сваи для забора – простой и надежный фундамент). В любом из вышеперечисленных случаев требуется предварительно пробурить литерные скважины.

Если говорить о ценах, то на территории Москвы и области наиболее доступным и дешевым вариантом является шарошечное и шнековое бурение с дальнейшим укреплением стенок скважины глинистым раствором под высоким давлением.

Небольшое пояснение:

Колебание цен зависит исключительно от глубины бурения, категоричности грунта и условий работ;
При заказе монтажных работ по установке шпунтовых ограждений, обратите внимание на тот факт, что цена указана только на работы, без учета стоимости самих труб. Прежде всего, это связано с тем, что подрядчик не знает, какие трубы вы пожелаете устанавливать в качестве шпунта, и какова их толщина стенок.

Буронабивные сваи

Монтаж буронабивных свай

Буронабивные сваи представляют собой пробуренные скважины, в которые опускаются различные виды металлокаркасов. После установки их заливают: ЦПС (цементно-песчаная смесь), бетоном или цементно-водной основой под высоким давлением.

Что касается ценовой политики на буронабивные сваи, то тут нет однозначного ответа. Подрядчик сможет вам озвучить цену только после личного присутствия на объекте, после оценки сложности работ и типа грунта.

Шпунты в наклонном бурении

Виды бурения

Если вы решили построить дом на возвышенности (холме, горе, косогоре), то вам никак не обойтись без данной строительной операции. Этот вид работ производится при помощи специальной буровой установки, способной бурить  скважины под углом. Расчет шпунтового ограждения котлована производится специалистами на месте (своими руками это делать не рекомендуется, так как небольшая ошибка может привести к фатальным последствиям).

Когда нужно разбирать?

Когда заканчиваются основные земляные работы, начинаются вспомогательные.

Они включают вскрытие защитных коробов, разборку креплений, проверку оборудования и засыпку трассы. На данном этапе также происходит утрамбовка грунта.

Демонтаж креплений допускается только в устойчивых грунтах, где работы не представляют опасности для людей. Если грунты сыпучие – гравелистые или суглинистые, данный этап вспомогательных земляных работ пропускается.

Если установка креплений происходит сверху вниз, то их разборка должна осуществляться снизу вверх. Также необходима установка ограждений, если рядом расположены грунтовые воды.

Если элементы, состоящие из дерева, подверглись гниению или намокли, то их разборка осуществляется только после полного осмотра руководителем работ.

Если копка осуществлялась в зимнее время года, а демонтаж приходится на период оттепели – перед началом работ яма полностью осматривается мастером. Из-за большого количества влаги существует риск схода грунта или самостоятельного разрушения креплений, что влечет ситуации, опасные для жизни.

Заключение

Из всего изложенного материала ясно, что при разработке котлована под фундамент возводимого здания извлекаемый грунт меняется в объеме за счет формирования пустоты между кусками. Под этим подразумевается увеличение количества земли по отношению к той, что была вначале.

Такое явление характеризуется первичным коэффициентом разрыхления. Его значение варьируется в зависимости от типа грунта. А после укладки почвы в отвалы и после принудительной утрамбовки она вновь становится плотнее. Здесь уже имеет место остаточный коэффициент разрыхления.

Эти значения нужны для составления строительной сметы при подсчете земляных работ. А именно, во сколько обойдется аренда грузового автотранспорта и спецтехники. Если предварительная смета будет неверной, встанет необходимость в сверхурочном задействовании ТС, что обойдется дороже, поскольку услуга будет считаться сверхурочной.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
