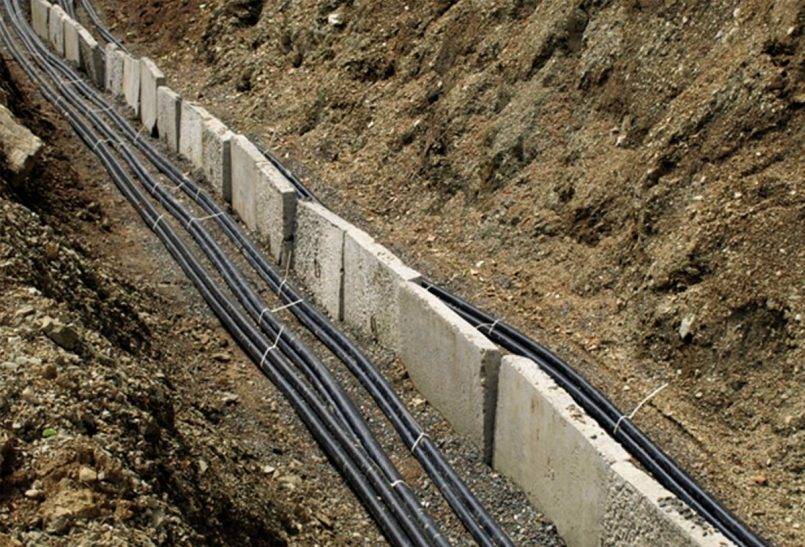

Особенности выбора типа траншеи для прокладки кабелей в соответствии с их количеством

Средние цены на работу, а также расходы на материалы

Ориентировочная стоимость этапов работ по подземной прокладке кабельной линии электропередач в трубах:

Наименование операцийРазмерностьСтоимость, руб.
Разработка траншеипогонный метр250
Укладка электрокабеля сечением до 16 мм2 в подготовленной траншеепогонный метр250
Укладка электрокабеля сечением от 16 до 35 мм2 в подготовленной траншеепогонный метр300
Укладка электрокабеля сечением от 35 до 95 мм2 в подготовленной траншеепогонный метр400
Укладка кабеля сечением от 95 до 240 мм2 в подготовленной траншеепогонный метр500
Маркировка токожилпогонный метр80
Обустройство подушки под кабель из пескапогонный метр120
Нарезка швов в дорожном полотнепогонный метр1000
Установка соединительных кабель-муфткомплект6000
Лабораторный контроль качества монтажа кабельной линиикомплект14000
Уборка места строительства от мусора и камнейпо фактудоговорная
Монтаж кабель-системы в точке пересечений с коммунальной инфраструктуройза единицу2500
Восстановление полотна дорогипогонный метрдоговорная
Монтаж защитной трубы из асбоцементапогонный метр110
Выполнение отверстий в конструкции для введения кабеляна единицу ввода4000
Трамбовка грунтовых слоевпогонный метр100
Обратное заполнение траншеипогонный метр110
Оформление ордера на земляные работына проект25000
Приглашение представителя НКС для контроля выемки и электрокабеляна проект8000
Приглашение трассировщиков для оформления фактической трассына проект8000
Испытания электрокабеля в электротехнической лабораториикомплект16000
Дополнительные работыпо фактуДоговорная

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

Стоит проверить, нет ли пересечений трассы с инженерными сетями

Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы;
Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить;
Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить;
Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра;
Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см.

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить

При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы

Давление в водопроводе как повысить

Низкое давление холодной воды в квартире наблюдается по разным причинам, с которыми следует определиться в первую очередь.

К примеру, при засорении труб (накипь, мусор) придется полностью (или частично) заменить водопровод. Ведь давление воды в трубах разного диаметра существенно отличается.

В противном случае повышение давления воды в водопроводе кроется во внедрении дополнительного оборудования:

  1. Насос нагнетательного типа – поможет, если наблюдается бесперебойное водоснабжение, но затруднено функционирование бытовых приборов.
  2. Накопительный бак.

Каждый из предложенных вариантов имеет ряд преимуществ и недостатков.

Использование насосов

Это универсальный способ, подходящий для централизованного и автономного водопровода. Хотя он практически не используется в квартирах, где может навредить соседям.

В децентрализованную систему насос устанавливается только тогда, когда основной насос не справляется (источник находится на значительном расстоянии от дома или вода не подается выше первого этажа). Обычно он располагается перед главным коллектором или крестовиной (первый тройник), создавая разрежение и насыщая систему воздухом.

В качестве насосной установки рекомендуется использовать вибрационное устройство, которое невосприимчиво к водяному потоку, насыщенному кислородом.

Классификация нагнетающего оборудования происходит по принципу их работы:

  • Ручное оборудование – нуждается в непрерывном контроле и своевременном отключении, иначе не избежать перегрева при непрерывной работе устройства.
  • Автоматическое – предусматривает наличие датчика потока, регулирующую цикличность пусков и остановок. Преимуществом подобного режима является защищенность от работы в так называемом сухом режиме, экономичность и долговечность.

Кроме того, известно и конструктивное деление моделей, учитывающее принцип охлаждения:

  • мокрый ротор (применяется охлаждающая жидкость) – характеризуются бесшумностью работы;
  • сухой ротор (лопастное охлаждение) – небольшая шумность в процессе эксплуатации, хороший КПД.

Отличительная черта циркуляционных агрегатов – компактность и низкая цена.

ПОСМОТРЕТЬ ВИДЕО

Станция с накопительным баком

Насосная станция применяется исключительно в частных домах. Невозможность установки в квартирах связана с конструктивными особенностями и шумной работой.

Применение самовсасывающей станции обосновано в том случае, когда:

  1. требуется бесперебойное обеспечение высокого напора на уровне 3…4 бар;
  2. периодическое отключение воды.

Она состоит из бака (1…3 м3), специального насоса и реле давления, отвечающего за функционирование всего оборудования.

Станция монтируется на пересечении внутренней и внешней водопроводной ветки. При этом может использоваться как центробежный, так и вибрационный тип перекачивающего устройства. Давление же нагнетается непосредственно в баке, благодаря эжектору – выносному или встроенному узлу, создающему разрежение в трубопроводе.

Она позволяет повысить напор за счет перекачки определенного количества жидкости в специальный бак-накопитель (гидроаккумулятор), находящийся под давлением 1,5…2 атм (или гораздо выше – для гидроакуумулятора). Жидкость не перестает поступать в бак до того момента, пока не обеспечится желаемое давление на выходе, контролируемое специфическим датчиком. Включение установки регулируется этим же датчиком:

  • запуск агрегата происходит при падении значения до 1,5 бар (или другой установленной нормы);
  • отключение – если прибор показывает 5 бар.

Чаще всего баки заполняются в ночное время, поскольку давление достигает максимальных значений.

Выбирая объем гидроаккумулятора, стоит помнить, что с увеличением объема, насосное оборудование будет включаться реже, а, значит, увеличится срок его службы.

По сравнению с нагнетающими установками, вмонтированными в трубопровод, станция более требовательна в обслуживании. Она нуждается в свободном пространстве для установки. Кроме того, не стоит забывать о соблюдении чистоте (чистка бака минимум раз в 2-е суток). А монтаж гидроаккумулятора выполняется в подвале, на крыше, в земле.

Насосные станции с накопительными баками обеспечат суточную норму потребления воды

Насосная станция обеспечивает суточную норму потребления жильцов загородного коттеджа, даже в тех местах, где пониженное давление чередуется с полным отсутствием водоснабжения.

Подключение сети к дому

Для правильного подсоединения кабеля к дому нужно соблюдать определённый порядок действий:

  • требуется прорыть траншею, глубиной от 0,7 м до 1 м;
  • далее делается подушка примерно 20 см в толщину для отвода влаги;
  • потом волнообразно идёт прокладка кабеля в земле (по ПУЭ), отпуск со столба выполняется в трубе высотой 2 м;
  • после этого нужно провести провод к электрощиту через стену или фундамент.

Если использовать первый вариант, то необходимо проделать отверстие и заложить в него трубу, через которую и протягивать электросеть. Если пропускать провод через фундамент, то последовательность не меняется, за исключением того, что трубу фиксируют раствором цемента и с двух сторон изолируют негорючим материалом. Это поможет избежать попадания земли и влаги через отверстие.

Расчёт и планировка


Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения. При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

  • от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
  • между силовым кабелем и водопроводом должно быть не менее 0,5 м;
  • от газопровода отступают 1 м;
  • тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
  • от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

Особенности зимней прокладки подземных электролиний

Если обстоятельства таковы, что заниматься этой работой приходится в условиях низкой температуры, то при ее выполнении необходимо учитывать несколько рекомендаций:

  • Перед укладкой проводника в траншею его необходимо согреть в теплой комнате. Можно сделать это быстрее, воспользовавшись трансформатором, но только в том случае, если вы обладаете навыками и опытом такой работы.
  • Теплый кабель нужно уложить в траншею. Работать при этом следует быстро, чтобы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится не более получаса. Если мороз еще сильнее, монтаж силовой линии производить нельзя.

Допускается прокладывать подземную линию без подогрева в нижеперечисленных случаях:

    1. Если используется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
    2. Если используется провод с простой изоляцией, а температура воздуха равна -7 градусов и выше.
    3. Если используется проводник с изоляцией из резины или ПВХ, а температура воздуха не ниже -15 градусов.
    4. Если жилы изолированы полиэтиленом или резиной, а кроме того, имеют дополнительную оболочку из свинца.

В этой статье мы подробно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в различных условиях. Работа эта, несмотря на трудоемкость, не является слишком сложной в техническом плане. Самое главное – учитывать требования ПУЭ и изложенные в этом материале рекомендации.

Прокладка кабеля под дорогой

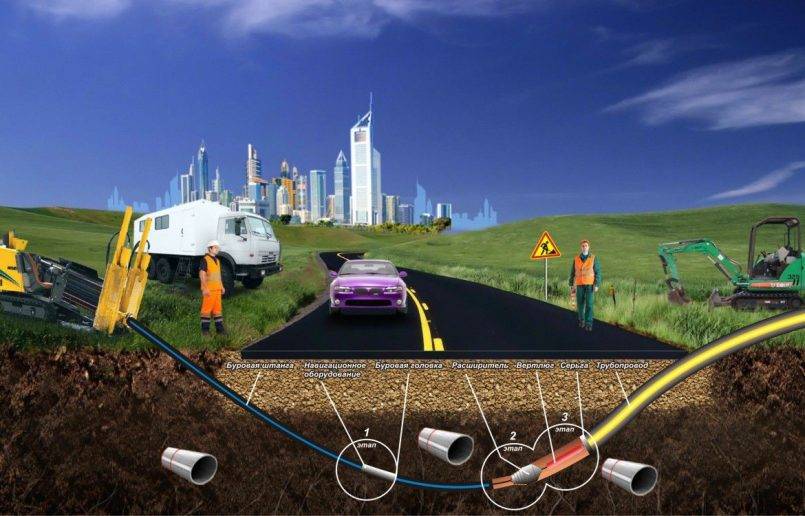

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

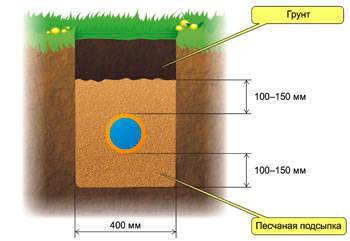

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.


Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Требования по подземному монтажу

начинают исключительно после оформления специального допуска, дающего право на производство работ

Это разрешение оформляет заказчик в исполнительных органах местного самоуправления и передает подрядной компании.

Подрядная компания на основе разрешения получает соответствующий ордер на земляные работы у владельцев инженерных сетей, размещенных в непосредственной близости проведения кабельных работ.

В нем указывается лицо, которое отвечает за производственный процесс, компанию, которая будет восстанавливать покрытие и представители собственника инженерных сетей. Их по правилам нужно пригласить к месту укладки кабеля до начала осуществления землеройных работ.

Проектно-монтажная документация, ордер и копия извещения должны храниться на рабочем участке месте выполнения кабельных работ до их завершения.

Подземную установку электрокабеля в жилых районах рационально осуществлять по непроезжим участкам улиц: под пешеходными тротуарами, однолетними растениями и кустарниками, чтобы приносить наименьший урон коммунальной инфраструктуре и не препятствовать уличному движению в случае выполнения ремонтных работ.

С особой осторожностью необходимо выполнять прокладку траншеи при переходе через охранные зоны подземных коммунальных сетей. Перед началом работ ответственный исполнитель должен отметить по схемам и в натуре зоны их расположения и отметить границы, в районе которых воспрещается работать с применением землеройных машин и использовать ударные механизмы

При подземном монтаже электрокабеля параллельно с различными коммунальными сетями и другой инфраструктурой необходимо выдерживать разрыв между ними:

  • линии до 10 кВ — 100 мм;
  • линии 35 кВ — 250 мм;
  • контрольные провода и линии 500 мм;
  • дистанция между электросиловыми линиями до 10 кВ и контрольным проводом выдерживают не менее 100 мм, а между электрокабелем и кабелем связи — свыше 500 мм;
  • промежуток между оптоволоконными линиями связи и электрокабелями до 1кВ — 700 мм, а до 6 кВ — 1500 мм;
  • до лесных массивов должно быть расстояние не меньше 300 см, от дерева — 200 см;
  • от фундаментов построек — 60 см.

Устройство и предназначение

Основное назначение водопровода — обеспечение непрерывной подачи воды из скважин, водоемов и других источников. Правильный и безопасный монтаж водопровода необходим для благоустройства населенных пунктов и объектов коммерческого назначения.

Система состоит из инженерных конструкций, выполняющих ряд функций:

  • забор воды из скважин, рек, озер и родников;
  • транспортировка и хранение;
  • распределение ресурсов между объектами;
  • очистка воды.

Прокладка водопровода невозможна без создания системы водоотведения, предназначенного для стока жидкостей из домов и зданий, очищению воды и возвращении в природную среду.

Для исключения риска заражения экосистемы используется грамотная схема канализации для сбора, осветления и дезинфекции жидкости.

Для обеспечения бесперебойного водоснабжения в коммуникациях предусмотрены резервные запасы. Это позволяет обеспечивать жилые дома и хозяйственные объекты ресурсами в случае неполадок в системе.

В связи с этим можно выделить главную задачу водопровода — добыча воды из источника, контроль ее качества и транспортировка в пункты назначения.

При проектировании коммуникаций учитывают источник воды. Для крупных производственных предприятий используют централизованные источники, а для местного забора воды устанавливают специальные резервуары. Снабжение горячей водой производится через закрытый водозабор, в котором происходит нагрев и транспортировка.

В зависимости от назначения объекта водопроводная система может быть:

  • пожарной;
  • производственной;
  • оборотной;
  • хозяйственно-питьевой;
  • для снабжения горячей водой.

Противопожарную систему можно объединять с другими, включая хозяйственно-питьевую и производственную.

Для нормального функционирования коммуникаций устанавливают ряд сооружений:

  • водозаборные станции, необходимые для забора жидкости из природного источника;
  • насосные станции, используемые для создания нужного давления при транспортировке воды и последующей поставке на определенную высоту;
  • устройства для очистки жидкости, повышающие ее качественные показатели;
  • водопроводные системы;
  • резервные и регулирующие резервуары.

Как выбрать витую пару для квартиры

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

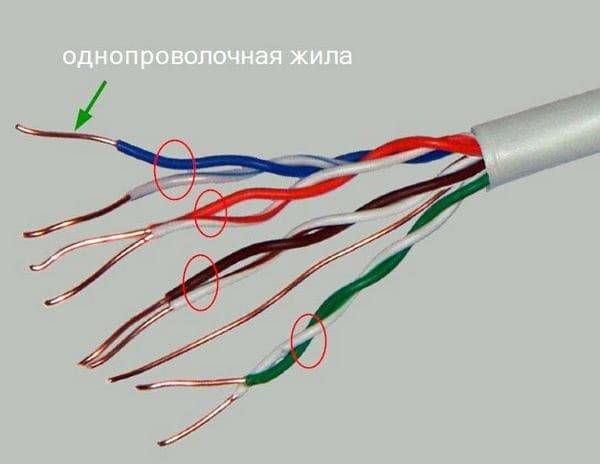

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Как проложить кабель по забору согласно правилам

Владельцам дачных и приусадебных хозяйств нередко приходится сталкиваться с проблемой подводки электропитания к потребителям, расположенным на отдаленных от дома участках. Это может быть насосная станция, приборы обогрева теплиц, сеть освещения, а также ряд других хозяйственных объектов.

В таких случаях перед домовладельцем встает вопрос, как провести кабель электропитания по участку, не нарушая при этом Правил устройства электроустановок (ПУЭ), выдержав все нормативы электропожаробезопасности, а также избежать претензий от контрольных организаций.

Идеальным вариантом решения вопроса была бы прокладка проводов под землей в кабельном канале или в металлической трубе, а также подвешивание их на специально обустроенных для этого опорах. Однако эти способы монтажа весьма трудоемки и могут существенно ударить по семейному бюджету.

В связи с этим у дачников и домовладельцев наиболее актуальна прокладка кабеля по забору. Способы монтажа и требования ПУЭ, предъявляемые к прокладке проводника, мы предоставили ниже.

Подбор основного материала и основные требования

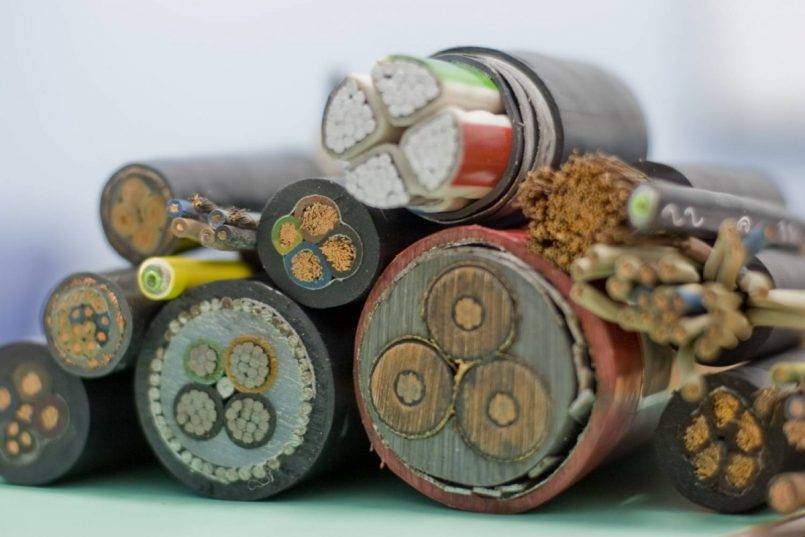

Отвечая на вопрос, какой кабель лучше всего, подойдет в траншею, оговаривают определённые виды защитных покрытий, позволяющих проводить устройство сетей на установленную глубину. Таким образом, выясняется, что кабели, прокладываемые в земле должны иметь преимущественно бронированную оболочку.

Согласно установленной технологии, для сетей, рассчитанных на действие напряжения до 10 кВ, высота траншеи составляет 0,7 метров, учитывая. Общая глубина составляет 0,8 метра.

Если линия проходит по пересечению улиц или площадей, глубина увеличивается и достигает 1,1 метра. Определённую часть высоты при укладке кабелей забирает выравнивающий подстилающий песчаный слой в 0,1 метра.

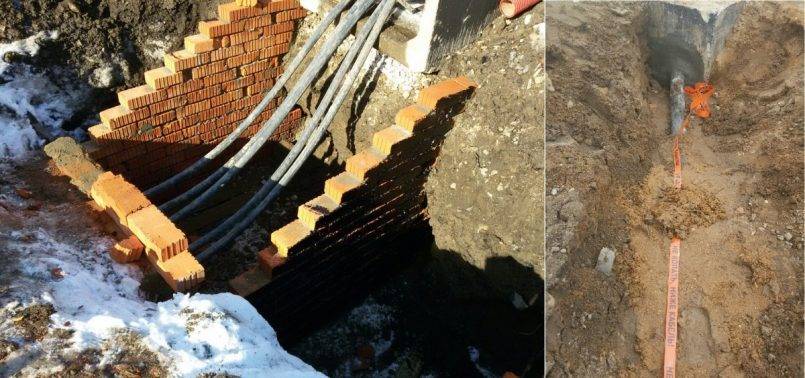

Требования, отражённые в СНиПе гласят, что при напряжении выше 1 кВ, для сетей в траншеях, должны устраиваться защитные покрытия. Материалом служит красный рядовой кирпич или бетонные плиты, уложенные на песчаный слой. Исключение составляет прокладка сетей с напряжением до 10 кВ на глубине от 1 до 1,2 метров. В этом случае применение кирпича не требуется.

Тот же СНиП устанавливает, что максимальное количество кабелей в траншее, являющееся оптимальным — не более шести. Таково их число на одну траншею. Устройство большего количества принято считать не экономичным.

Выводы и полезное видео по теме

Как правильно работать с инструментами, проводами и различными электрическими приборами, а также спланировать работы, можно узнать, просмотрев полезное видео.

Штробление стен и монтаж на потолке:

Интересная теория об электропроводке и защите:

Монтаж блока розеток:

Электромонтажные работы считаются законченными, когда провода подключены и замаскированы, распределительные коробки закрыты крышками, а электрощит полностью укомплектован. Заменить розетку или установить люстру можно в любой момент – монтаж осветительных приборов и декоративных элементов чаще всего производится после отделочных работ.

Но при любых манипуляциях с электрикой помните о самом главном – безопасности человеческой жизни.

Вы имеете значительный опыт выполнения электромонтажных работ и самостоятельно занимались проектированием и монтажом электрической проводки в доме? Если вы заметили ошибки или неточности в приведенной нами инструкции – укажите нам, пожалуйста, на них, оставив комментарий в блоке под этой статьей.

Или вы только изучаете правила монтажа и хотите уточнить некоторые нюансы? Задавайте свои вопросы – мы постараемся вам помочь.

Заключение

Сегодня практически не существует объектов, которые не подключены к электроснабжению через проводную линию. Она может выполняться как воздушной, так и подземной. Последний вариант ЛЭП с точки зрения безопасности более предпочтительный.

Для того, чтобы увеличить надежность и долговечность подземных линий электропередач, их монтируют в специальных кабельных траншеях и трубах: стальных, асбестоцементных и пластиковых.

Такие системы устанавливаются строго по проекту, который определяет вариант материала труб и конструкцию траншеи, чтобы обеспечить возможность проведения монтажных работ и обслуживания линии в процессе эксплуатации. Срок службы таких подземных кабельных линий может превышать 50 лет.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
