Все, что необходимо знать о разработке траншей для трубопровода

Условия прокладки труб траншейным способом

Укладка канализационных труб в траншею связана с соблюдением определенной технологии:

  1. Монтаж труб нужно вести на двадцать сантиметров ниже от точки промерзания почвы.
  2. Верхняя стенка труб может находиться на глубине в 1 метр, при этом нужно предусмотреть опасность нарушения целостности труб временной нагрузкой.
  3. Грунт при рытье траншеи правильно выбрасывать только на одну сторону. С другой стороны могут производиться вспомогательные, монтажные, иные виды работ.
  4. Засыпать траншею нужно аккуратно, особенно если использовались пластмассовые трубы, а грунт каменистый.
  5. Закопав траншею, земляную поверхность тщательно уплотняют.

Прочтите также:

Строительство кабельной канализации

←Вернуться

Планирование и расчет перед копкой траншеи под водопровод

Земляные работы при строительстве водопроводных сетей выполняют по СНиП 2.04.02 изданном в 84 году с уточнениями СП 31.13330.2012.

В том случае, когда это невозможно из-за пересечения с другими объектами, трасса разбивается на прямоугольные участки с поворотами в 90 градусов

Кроме того, важно запомнить, что водопровод и канализацию в единой конструкции выемки монтировать запрещено, исходя из соображений эпидемиологической безопасности людей

А вот совмещения электрических кабелей и водопровода в одной конструкции допускается. При этом должны соблюдаться важные условия: силовая кабельная линия до 35 кВ устанавливается в ПХВ-трубе над водопроводной трубой с просветом не менее 250 мм, кроме того над кабелем должен быть уровень грунта более 100 см.

Днище выработки обязано быть хорошо утрамбованным, чтобы водопровод плотно прилегал к земле.

Расчет траншеи под водопровод выполняют с учетом таких параметров:

  • характеристик почвы;
  • уровень промерзания земли;
  • характеристикой местной системы подачи воды;
  • присутствием в районе строительства инженерных коммуникаций и уровня залегания.

Какие параметры нужно учитывать и почему?

Подсчет объемов работ при монтаже водопровода и крутизна откосов установлена СНиП 12-04-2002 и актуализированным СП 45.13330.2012.

Основные показатели, которые регламентируются строительными нормами при укладке труб для воды:

  • наружный диаметр водопровода;
  • толщина изоляционного покрова труб;
  • глубина по отметкам траншеи;
  • длина, ширина и уклон траншеи;
  • типы слоев грунта;
  • минимальная песчаная подушка;
  • необходимость обвалки труб;
  • порядок прокладки;
  • метод соединения труб.

Глубина траншеи — самый важный параметр. Согласно вышеуказанному СНиП, наименьшая глубина выемки, с расчетом потенциальных динамических напряжений, должна быть не менее 1 м. Климатические условия в большинстве районов России накладывают дополнительные ограничения, выработка выполняется на 30 см ниже уровня замерзания почвы.

Также СНиП строго регламентирует ширину траншеи по диаметру трубопровода, минимальный размер должен быть не менее 70 см.

Защита окружающей среды

Проектируя строительство магистральных трубопроводов, не стоит забывать о предохранительных мерах по защите окружающей среды. Транспортируемые по сетям вещества зачастую обладают химически вредными показателями и при утечках могут создавать экологические катастрофы локального типа.

В первую очередь конструкция должна обладать всеми техническими характеристиками для применения её в тех или иных климатических условиях. Должна предусматриваться изоляция и защита труб от губительных коррозийных воздействий. Возможность разрушения поверхности трубы должна быть сведена к минимуму.

В сложных температурных условиях или в активных сейсмических районах необходимо снабжать трубопроводы специальной изоляцией и устанавливать по их длине компенсаторы.

Магистральные сети – важная составляющая инфраструктуры любой страны, поэтому их проектирование и монтаж регламентируются строгими стандартами. Для каждого типа магистрали подбираются трубы и вид их установки с учетом климатических и прочих условий, в которых будет работать планируемая сеть.

Источник

Исполнительная съемка

Чтобы обеспечить контроль качества проведенных работ и учесть их объем, проводят исполнительную съемку. Эта процедура выявляет несоответствие в проекте с проделанной работой, а также нарушения.

Проанализировав схему, специалисты могут исправить отклонения от норм, а также найти их причину. Исполнительная схема траншеи трубопровода составляется еще до начала проведения земляных работ.

Какую информацию содержит геодезическая съемка траншеи под трубопровод:

  • глубину по всей трассе;
  • ширину по дну и краю;
  • азимутальное направление канавы.

Сначала рассматривают проектную документацию и утвержденные чертежи. Затем выбирают геодезическое оборудование. На следующем этапе производят полевые работы: делают горизонтальную съемку, а также нивелирование. Потом строится окончательная схема в геодезической камере.

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

  1. Металлических водопроводов горячей и холодной воды.
  2. Стальных отопительных “Т” в коллекторах.
  3. Силовых кабелей и проводов коммуникативных систем.
  4. Чугунные канализационные линии.
  5. Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
  6. Металлопластиковых и керамических технических средств обеспечения и отвода.

Для полного зондирования незнакомого участка на наличие подземных трасс – используются все способы. При этом выбор методики зависит от глубины укладки, и от фактического рабочего давления жидкости внутри трубопровода.

Применение металлоискателя

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

Трубы для транспортировки нефти

Для чего служат нефтепроводные трубы — понятно из их названия.

Что можно сказать об условиях их эксплуатации?

Давление внутри нефтепровода не превышает 10-12 МПа. Почему так? Ведь чем больше давление в начале трубы — тем больше через нее можно прокачать? Потому что нефть вязкая. Потери на трение о стенки все равно замедлят ее движение.

  • Внутренняя среда не провоцирует коррозию металла;
  • Один трубопровод большого диаметра построить гораздо дешевле, чем 10 — маленького, а раз так — мы будем иметь дело с трубами большого размера.

Итак: трубы без особых требований к прочности — это электросварные. Бесшовные трубы для нефтепровода тоже применяются, но ощутимых преимуществ при более высокой цене они не дают.

Кроме того, трубы нефтепроводные не нуждаются во внутреннем антикоррозионном покрытии. Снаружи нефтепроводы защищаются от ржавчины зачастую простой в производстве и дешевой битумной мастикой.

Обыкновенные сварные трубы среднего и большого диаметров

Диаметры — средний и большой, от 114 до 1420 миллиметров. Толщина стенок для электросварных труб до 4 миллиметров; для бесшовных — до 32 миллиметров.

Один из стандартов (но не единственный), по которому делают трубы для нефтепроводов — ГОСТ 20295-85. Он регламентирует только производство сварных труб.

Стоит учитывать, что по отдельным ТУ производятся и трубы для районов Крайнего Севера, которые рассчитаны на крайне низкие температуры, и трубы для подводных нефтепроводов, и куча других весьма специфических нефтяных труб.

Запомните обложку. Трубы нефтяного сортамента — справочник, который будет полезен любому нефтянику

Процедура и этапы создания

Рассмотрим этапы создания траншеи.

Разработка схемы и проекта

Проект производства работ (ППР) при рытье траншей является обязательным документом. Он состоит из двух частей: пояснительной и графической. В рамках ППР заполняется технологическая карта на копку выемки.

В ней указываются:

  • состав и особенности грунта;
  • параметры раскопа;
  • порядок осуществления земляных работ;
  • требования по охране труда.

На засыпку траншеи разрабатывается отдельная технологическая карта. Проект производства работ утверждается главным инженером той организации, которая будет выполнять данные работы. За проведение земляных работ без упомянутой документации наступает административная ответственность.

О проектах, схемах, чертежах траншеи и проведении инженерно-геодезических исполнительных съемок читайте здесь. Все, что необходимо знать о разработке траншей для трубопровода — тут.

Расчет объема требуемых работ

Формула для расчетов выбирается исходя из вида

  1. a2=H*m+a1+H*m.
  2. V=(a1+a2)/2*H*L.
  3. F=(a1+a2)/2*H.

Где:

  • F – площадь поперечного сечения;
  • а1 – ширина основания;
  • а2 – ширина верха;
  • H – высота;
  • V – объем;
  • L – длина;
  • коэффициент m – крутизна откосов (отношение высоты к заложению – 1:m).

Как рассчитать ширину и другие размеры траншеи под трубопровод, подскажет эта статья.

Методы рытья

Существуют два основных способа – ручной и механизированный. Выбираются они в зависимости от типа грунта и ландшафта.

Вручную копают в таких случаях:

  • если рядом есть много инженерных коммуникаций;
  • при малом объеме работ;
  • при твердых грунтах;
  • если невозможно подогнать строительную технику.

При механизированном способе применяются экскаватор, грунторез (бара), мотоблок. О копке траншей читайте тут, о проведении работ вручную читайте здесь.

Укрепление стенок (откосов)

Три самых применяемых на сегодня способа таковы.

  1. Щитовой. Крепление состоит из инвентарных щитов, изготавливаемых из волнистого листового металла, битуминизированного картона и влагостойкой фанеры, а также металлических винтовых распорных рам.

  2. Шпунтовый. При этом способе до начала разработки в почву забиваются шпунты из дерева, стали или железобетона.
  3. Дощатый. Требует установки специальных распорок, на которых фиксируются (горизонтально или вертикально) доски.

Независимо от типа укрепления стенок есть одно общее требование: его верхняя часть должна выступать над бровкой, как минимум, на 150 мм. Что собой представляет и как производится крепление траншеи, можно узнать здесь. Что такое инвентарные щиты для крепления траншей, расскажет эта статья.

Зачистка дна

При механизированном способе копки траншеи невозможно соблюсти все необходимые размеры выемки, особенно ее глубину до проектной отметки. Поэтому проводится процедура зачистки дна и стенок траншеи.

Засыпка грунта

При обратной засыпке грунта соблюдают следующие правила:

  1. Земля не должна быть мерзлой.
  2. Не менее чем на полметра над верхом трубы грунт не должен содержать твердых включений для предупреждения повреждения изоляции. Величина таких включений не должна превышать 1/10 диаметра уложенной трубы.
  3. Стыки засыпаются в последнюю очередь, после того, как проведены испытания герметичности и прочности проложенных коммуникаций.
  4. В верхней зоне траншеи допускается наличие твердых включений, если их величина не превышает диаметр проложенных труб.

В зависимости от типа грунта может потребоваться также его уплотнение. Технология и способы обратной засыпки траншеи рассмотрены тут.

Приемка и освидетельствование готовой конструкции

Завершающим этапом земляных работ является их приемка и освидетельствование. На этой стадии проверяется соответствие размеров и расположения траншеи проекту, качество грунта в основании выемки, правильность установки креплений и т.д. Проверка соответствия завершается подписанием акта на приемку готовой траншеи для укладки.

Откачка воды и создание водоотлива

Наличие грунтовых вод в траншее недопустимо

Чтобы предотвратить дальнейшее попадание воды в раскоп, по его периметру устраивают насыпь (кавальер).

На дне траншеи обустраиваются водосборные колодцы, из которых влага откачивается насосами. Для отвода лишней влаги с территории производства работ используются дренажи и канавы.

Для чего, как и с помощью чего производится водоотлив из траншей, расскажет эта статья. Что собой представляет дренажная траншея, для чего и как она сооружается, читайте тут.

Пошаговый порядок действий

Чтобы вырыть траншею под трубопровод любого типа, используют общий план действий:

  1. Производят разметку. Для этого применяют колышки и шнурок. Колья вставляют в грунт по всей длине траншей, руководствуясь схемой. Затем между кольями натягивают шнурок, который будет отмечать ширину окопа.

  2. Приступают к разработке грунта. Если это ручная копка, используют штыковую и совковую лопаты. Если полумеханизированная – применяют мотоблок и мотобур.

Полностью механизированная копка предусматривает применение бульдозеров, тракторов или барового механизма.

Укрепление стенок. Если траншея слишком глубокая, а грунт рассыпчатый, стенки и откосы канавы укрепляют. Это необходимо для безопасного проведения работ на объекте с целью избежать обрушения земли.

После рытья траншеи ее дно утрамбовывают специальными инструментами. Это вибромолот или самодельные устройства для трамбовки грунта.

Порядок работы прокладки канализации

Первым этапом работ по прокладке труб принято считать раскопку траншеи. Для выполнения задачи лучше всего привлечь крупногабаритную технику, например, экскаватор. Естественно, в целях снижения расходов на обустройство, либо небольшом объёме работ, можно сделать яму и вручную

Важно помнить, что соблюдение размеров ямы, согласно документации, должно выполняться вне зависимости от способа раскопки

Укладка труб

Укладка канализационных труб по регламентирующим актам проводится трубами, имеющими стандартный наружный диаметр (110 мм). Ширина траншеи при прокладке канализации СНиП в указанном случае составит не менее 0,6 метра. Если труба будет взята с большим значением окружности, тогда и ширина траншеи при прокладке канализации возрастает в пропорциональном значении.

Если у хозяина есть желание проложить сточную систему по всем нормам, тогда следует учитывать:

Прокладка канализационных труб в земле технология подразумевает монтирование от фундамента дома.
Возможен вариант, при котором в фундаменте не будет выводного отверстия. В этой ситуации придётся его вырезать и подводить к нему магистраль.
Когда проектом дома вывод предусмотрен, останется просто надеть раструб на конец трубы

Важно выполнить центровку обоих концов системы водоотведения.

Значение углов

Крайне редко можно встретить идеально ровную канализационную системы. Зачастую такое инженерное сооружение получает множество изгибов и поворотов, которые негативно сказываются на периоде эксплуатации. Именно в местах изгибов первыми проявляются проблемы, связанные с накапливанием отложений и стоков.

Проложить трубы и избежать приведённых проблем для опытного мастера не составит труда. Главным советом специалистов в этом вопросе считается — прокладка канализационных труб должна проводиться с использованием отводов, имеющих значение углов от 15 и до 90 градусов. Для обеспечения свободного доступа к вероятным местам появления засоров над всеми коленьями системы рекомендовано устанавливать ревизию.


правильный угол не допустит засора

На этапе работы, когда выводное отверстие из дома уже обустроено, можно монтировать трубы в выкопанную траншею и соединять их между собой.

Важно помнить, что детали укладываются раструбами вниз. Для соединения следует промазать края трубы особым раствором и максимально глубоко установить деталь в раструб

Соединение труб

Работа по соединению пластиковых деталей подразумевает использование одного несложного приёма. Кроется он в предварительном нанесении на деталь отметки, которая определяет глубину её засовывания в раструб. Именно по этим отметкам и необходимо выполнить окончательное соединение деталей. Как только этот этап работы окончен, и все элементы будут надёжно соединены. Можно начинать процедуру утепления сточной системы. Такая работа необходима в случае, когда глубина оборудования трубопровода пролегает в слое почвы, промерзающем при наступлении зимы.

Финишным этапом прокладки канализации станет засыпка траншеи. Согласно технологии работы необходимо проверять уклон, потому что при соединении деталей друг с другом этот параметр может поменяться.

Не имея навыков в сфере того, как проложить канализационные трубы. Большинство собственников частных домов игнорирует рекомендации и правила такой работы. К примеру, при утрамбовывании песчаного слоя насыпь стараются прижать сверху труб. Такие действия категорически недопустимы. Они могут привести к повреждению канализационной системы ещё до момента её эксплуатации.

Процесс копки

Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.

После этого можно воспользоваться пошаговой инструкцией:

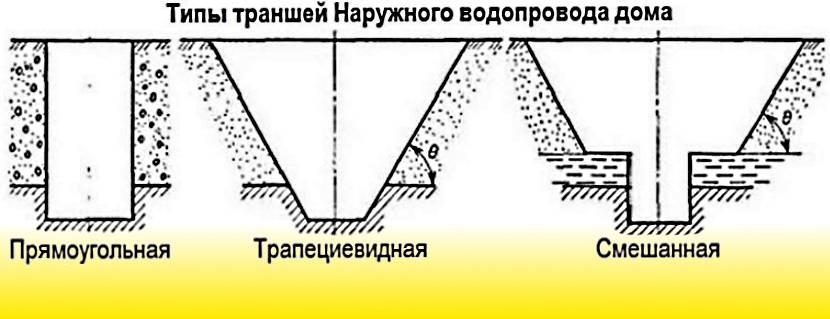

  1. Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
  2. Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
  3. Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
  4. Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.

В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.

На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.

Согласование земляных работ при использовании машин и механизмов

Распространение спецтехники и активное использование землеройных машин требует соблюдения требований безопасности,
связанных с охранными зонами надземных сетей. В таких случаях необходимо получение наряда- допуска на использование
экскаваторов, кранов и погрузчиков. Однако этот документ не освобождает организатора работ от необходимости запроса
и получения ордера от местной или региональной власти в соответствии с законодательством РФ. Как было указано ранее,
в России эти согласования не регламентированы на федеральном уровне, они регулируются региональными и местными
нормативными актами. Владелец сети применяет к согласованию отраслевые и внутренние технические условия, соблюдение
которых является обязательным условием допуска к работам.

Как рассчитать размеры?

Процесс выкопки рва под водопроводную сеть глубиной более 3 м определяется СНиП 2.04.02-84. При этом промежуток между стеной выработки и водоводом установлен свыше 0.20 м, а ширина его — не менее 0.80 м. На практике конструкцию выполняют таким образом, чтобы было комфортно работать строителям при соединении труб.

В России данный показатель варьируется в широчайших границах — от 20 см на юге и до З м в северных районах и Сибири. Если выполнить прокладку водоводов без учета данного показателя. В зимнее время вода в трубах замерзнет и отогреть ее можно будет только при устойчивой плюсовой температуре окружающей среды.

Кроме того при строительстве нужно учитывать способность грунта к зимнему пучению, что является распространенным явлением для водонасыщенных почв, глины и торфа. Замёрзшая земля увеличивается в объеме и может без особых усилий деформировать и разрушить водопроводы. По этой причине, при монтаже водоводов на подобных землях, около них необходимо приготавливать дренажную подушку из крупносортового песчаника.

Правильно рассчитать глубину замерзания грунта возможно по такой формуле: Нпр = Тсум*K, где:

  1. Нпр — глубина промерзания почвы.
  2. Т сум — сумма среднемесячных минусовых атмосферных температур.
  3. К — корректировочный коэффициент, который зависит от состава почвы:
    • глина и суглинки — 0.23;
    • тонкодисперсный песок — 0.28;
    • крупный песок — 0.3;
    • крупнокаменистая почва — 0.34.

К примеру, для монтажа водопровода механическим способом:

  • диаметр, 57 мм;
  • толщина изоляции, 6 мм;
  • глубина залегания, 1.2 м;
  • длина участка, 50 м;
  • группа грунтов — насыпные не слежавшиеся;
  • песчаная подушка, 100 мм;
  • обвалка трубы.

Потребуется выполнить траншею с параметрами:

  1. Объем механической выборки грунта, 125.235 м3.
  2. Объем ручной выборки разработки грунта, 14.730 м3.
  3. Объем трубной подушки, 0.237 м3.
  4. Объем обвалки водопровода,6.247 м3.
  5. Объем обратной засыпки, 118.779 м3.
  6. Площадь планировки территории, 154.050 м2.
  7. Ширина основания выемки 1.473 м.
  8. Ширина выемки с откосами, 3.081 м.

О глубине, ширине и других размерах траншеи для водопровода расскажет эта статья.

Состав сетей

            Для водоснабжения могут быть использованы разные источники. Различают общественные и автономные виды. Общественные обладают высокой мощностью, способны обеспечивать водой крупные населенные пункты. Автономные — это колодцы или скважины, рассчитанные на обеспечение определенного, сравнительно небольшого количества потребителей.

В составе общественных комплексов
присутствуют:

  • магистральные линии или водозабор;
  • стационарная очистная установка с комплексом
    подготовки;
  • насосная станция, обеспечивающая нормативное
    давление в трубах;
  • система труб, колодцев, запорной арматуры,
    прочие технологические узлы.

Системы канализации также делятся
на общественную и автономную. Первая обладает разветвленной структурой, во
многом повторяющей сеть водоснабжения. Монтаж сетей канализации производится по
собственным нормам, из которых на первом месте оказываются санитарные
требования. В составе систем водоотведения присутствуют:

  • комплекс трубопроводов;
  • колодцы того или иного назначения (смотровые,
    поворотные, гасительные, перепадные);
  • насосные станции;
  • открытые лотки (для дождевых сетей);
  • фильтры, песколовки, отстойники.

Очистные сооружения также входят в состав канализации, но образуют отдельную группу сооружений. В автономных системах частных домов утилизация отходов производится самостоятельно. Есть конструкции, аккумулирующие стоки, но требующие периодической откачки. Есть более современные установки, способные перерабатывать органику частично или полностью. Они строятся по своим правилам, пренебрегать которыми недопустимо.

Нормативы СНиП

Для правильной разработки траншеи под разные трубопроводы используются следующие нормативные документы:

  • СНиП 2.04.03-85 – для обустройства канализационной сети;
  • СНиП 2.05.06-85 – общие правила подземной прокладки трубопроводов;
  • СНиП 3.02.01-87 – для организации водопроводов;

Согласно нормам, глубина траншеи под водопроводные трубы должна быть не менее 50 см. На этот фактор влияет уровень промерзания грунта в определенном регионе.

Для газовой трубы глубина составляет не менее 1,2 метра, так как верхняя часть трубы должна находиться от земли на расстоянии 1 метр. Для канализации выкапывают траншеи глубиной 70 см. При этом обязательно по ходу прокладки трассы организуют уклон: от стартовой точки до входа в септик он должен составлять не менее 40 см.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.


Схема системы газоснабжения

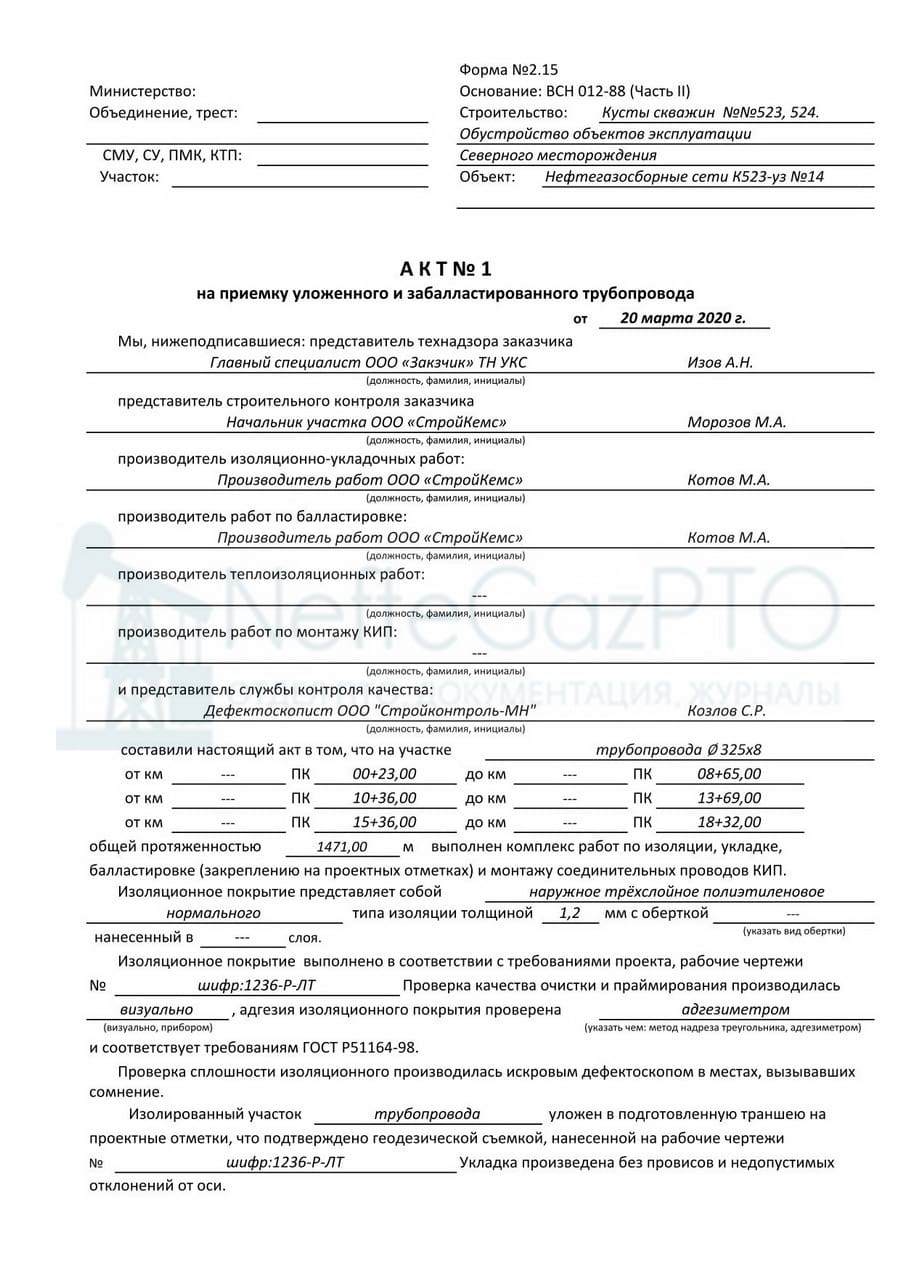

Пример оформления акта на приемку уложенного и забалластированного трубопровода по форме № 2.15

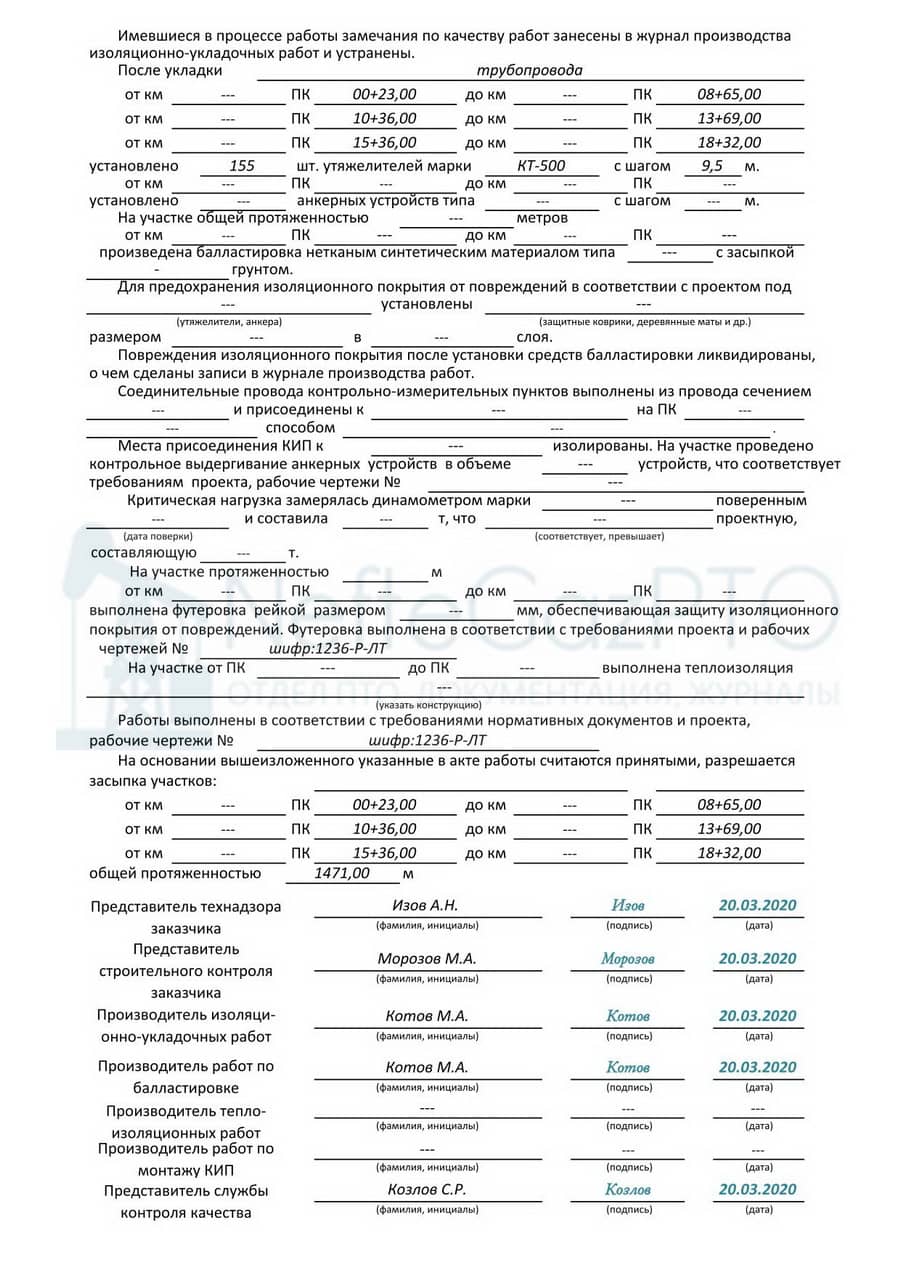

Данный акт включает в себя следующую информацию:

  1. На указанных участках выполнен комплекс работ по: а) изоляции б) укладке в) балластировке г) монтажу соединительных проводов КИП
  2. Диаметр и толщина стенки трубопровода
  3. Вид и тип изоляционного покрытия трубопровода
  4. Способ контроля изоляции
  5. Количество и марка утяжелителей, а также подложка под пригруза
  6. Места присоединения КИП с указанием сечения провода
  7. Участки, подлежащие футеровке с указанием размеров рейки
  8. Участки, на которых произведена теплоизоляция трубопровода, с указанием конструкции
  9. Шифр и листы проекта и рабочих чертежей

Источник

Виды машин для разработки траншей под основание и особенности выбора

Для работ по копке траншей используются несколько видов машин:

  • Одноковшовые машины с гибкой или жесткой подвеской, прямой или обратной лопатой.
  • Экскаваторы с драглайном или грейфером.
  • Машины непрерывного действия — многоковшовые (цепные и роторные), бесковшовые (роторные), скребковые (цепные).
  • Колесные, навесные или гусеничные экскаваторы.

Выбор того или иного вида спецмашины зависит от типа грунта, объемов работ и гидрогеологических условий на участке.

При загородном строительстве применяют одноковшовые механизмы с вместимостью ковша от 0,15 до 4 кубометров. Чем больший объем грунта способен переместить экскаватор, тем большую площадь он занимает на участке и тем больше обойдется его аренда.

Принципы выбора машины в зависимости от типа почвы:

  • На плотных, прочных грунтах можно применять пневмоколесные машины.
  • На рыхлых, сыпучих почвах, твердых породах целесообразно использовать гусеничные механизмы.
  • В условиях бездорожья применяют колесные трактора с навесными приборами.

Также спецтехника выбирается в зависимости от поставленных задач:

  1. При копке оснований глубиной до 7 м применяют механизмы с обратной лопатой. Они удобны тем, что позволяют разработать  траншеи ниже уровня стоянки.
  2. Экскаваторы с драглайном часто используются для разработки и копки в условиях высокого УГВ. Они имеют больший радиус действия по сравнению с обычными механизмами, копают на глубину до 16-20 м.
  3. Для организации высокой точности земляных работ используют механизмы со скребковым ножом, насаженным на ковш. Этот вариант уместен, если владелец участка хочет провести зачистку дна траншеи после копки механическим, а не ручным способом. При таком способе не понадобятся ручные доработки за машиной.
  4. Многоковшовые экскаваторы часто применяются при копке траншей для трубопроводов, под инженерные коммуникации, глубина которых ограничена.

Что нужно учесть до начала работ

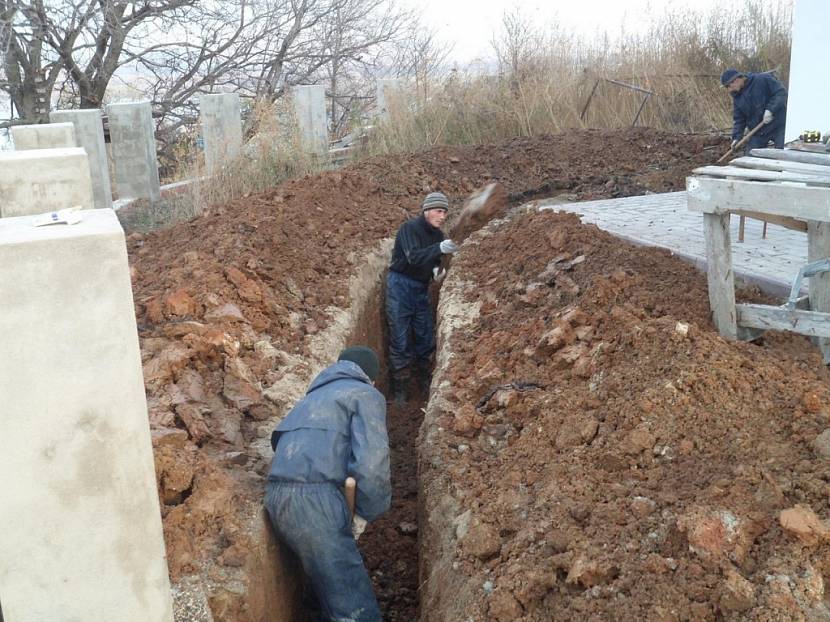

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

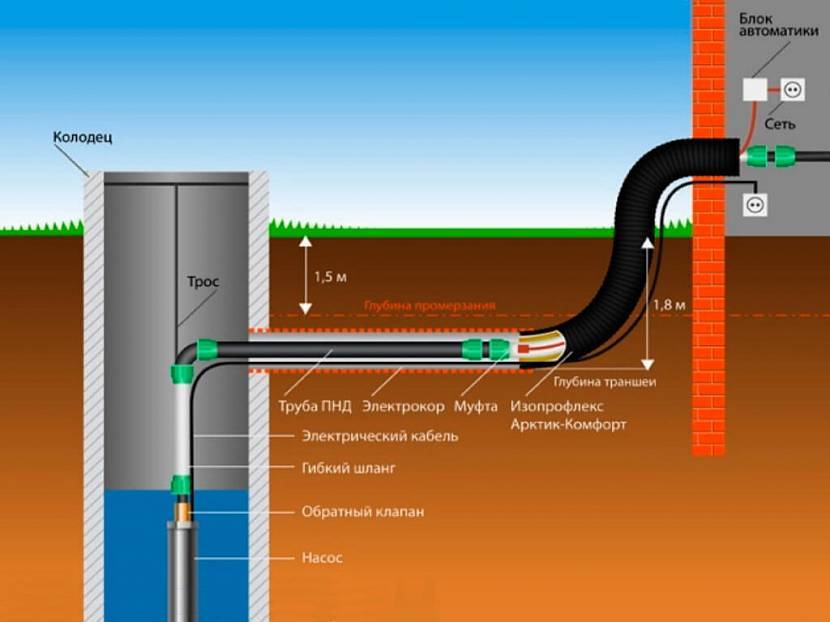

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

  • Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
  • Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

Величина отступов от других коммуникаций

  • от канализации – 3 м;
  • от силовых кабелей – 50 см;
  • от газопровода – 1 м;
  • от тепловой сети – 1,5 м.

Определённые трудности могут возникнуть при пересечении асфальтированных дорог, так как выкопать траншею под кабель или воду невозможно, не повредив покрытие, поэтому разрешение на проведение таких работ обычно не дают. В этом случае под дорогой, под прямым углом к ней, делают прокол.

Санитарные нормы и строительные правила

Монтаж труб в квартире или на собственном земельном участке
должна проводиться согласно предписаниям, указанным в своде санитарных
правил  от 1985 года. Этот документ,
помимо технического регламента работ, прописывает иные правила и рекомендации
по обустройству системы в грунте.

В частности, НПА содержит информацию о глубине прокладывания труб. Так, этот параметр должен равняться не менее 50 см. от уровня промерзания почвы при наступлении холода.

Важно учитывать, что указанная длина отсчитывается от нижней части трубы. Когда оборудование стока ведётся на земле

Где превалирует высокое механическое воздействие на грунт. Например, проходит дорога — трубопровод должен залегать на глубине не менее девяти метров.

Прокладка канализации в земле выполняется с учётом следующих важных принципов:

  1. В месте, где по плану будет пролегать сточная система, необходимо тщательно уплотнить грунт. Такими действиями можно предотвратить размывание канализации грунтовыми водами во время сезонов обильного выпадения атмосферных осадков.
  2. Прокладка наружной сточной системы может быть проведена правильно исключительно при соблюдении установленного правилами уклона трубопровода. Значение угла должно составить не менее 1 см. на каждый метр трубы. Соблюдение приведённого требования обуславливается тем, что бытовая система канализации не оснащается механизмом для создания напорного давления. Соответственно, если не создать уклон при монтаже трубопровода, все проходящие через него нечистоты не попадут в септик, сливную яму или дренажный колодец. Естественно, при скоплении отходов жизнедеятельности стоки быстро засорятся и придут в негодность для эксплуатации со всеми неприятными последствиями.
  3. Прокладка труб по технологии подразумевает установку специального колодца в том месте, где на магистрали будет крутой изгиб или поворот. Кроме того, специальный колодец позволяет упростить ремонт канализации и своевременно поменять неисправный элемент системы.

Стоит упомянуть ещё одну важную рекомендацию по прокладке труб в
почве.  Её соблюдение поможет получить
удобную и надёжную инженерную систему. Звучит это правило так — чтобы получить
лёгкий доступ к элементам системы в случае выхода их из строя необходимо дно
траншеи засыпать пятнадцатисантиметровым песчаным слоем. Идентичного размера
слой следует сделать и над трубами.

Песок для траншеи при прокладке труб

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
