Схема устройства свайных фундаментов: существующие типы, вид в разрезе + инструкция по монтажу

Технология монтажа фундамента

Фундаменты, которые можно отнести к монолитно-бетонным основаниям, существует много. Отличаются они спецификациями, используемыми компонентами и т.д. Среди основных видов особенно востребованы:

Столбчатый фундамент — Устройство фундамента этого варианта основания подразумевает конструкцию из отдельных столбов, связанных между собой ригелями из бетона и заливающихся по краям будущего сооружения. В результате получается отличное основание для небольших построек и малоэтажного строительства из дерева и кирпича. Рабочий процесс в данном случае не требует использования тяжелой и сложной строительной техники;

Ленточный фундамент — основание по своей структуре является полосой из железобетона, углубленной ниже уровня промерзания грунта. Основные параметры устройства такого фундамента, его ширина, тип используемого бетона, структура и высота определяются на стадии проектирования, исходя из веса будущего здания, его структуры и количества этажей. Как правило, такие основания выбираются для возведения каменных частных строений, имеющих в цокольном этаже подвалы или гаражи;

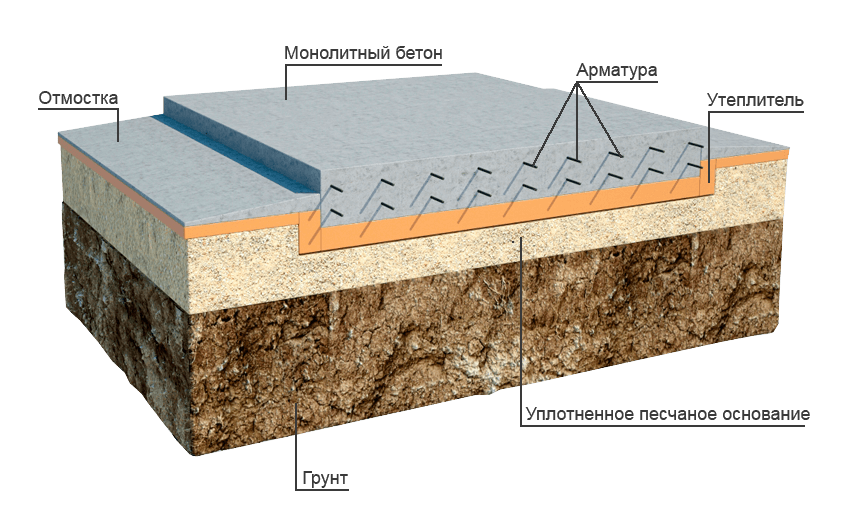

Железобетонная монолитная плита — выбирается в основном на сложных грунтах, на глинистой, торфяной почве или с большой глубиной промерзания. Основное преимущество устройства такого фундамента в том, что плита является сплошным основанием, способным выдерживать большие нагрузки и сохранять целостность строения;

Свайный фундамент — удачно используется на склонах, промерзших, насыпных, слабых грунтах

В данном случае особе внимание необходимо уделять выбору опор и монолитного ростверка;

Свайно-плитное основание – это уникальное изобретение в строительной сфере, используемое в основном для возведения многоэтажных сооружений. Состоит из нескольких важных элементов – ростверков, железобетонных свай, характеризующихся отличной устойчивостью и повышенной прочностью.

Работы по устройству монолитных оснований предполагают применение специализированной строительной техники, так как требуется выемка больших объемов грунта. Помимо этого, армирование осуществляется в несколько слоев по всей площади основания строения. В данном случае потребуется много стальной арматуры, ее необходимо будет предварительно сваривать и обвязывать по специальной технологии.

Как правильно выбрать шаг?

Расстояние между соседними силовыми элементами рассчитывают, исходя из количества свай, а также их диаметрами. Для этого вначале определяют проектные нагрузки и анализируют особенности конструкции.

В случае с одиночным и ленточным расположением за основу берут периметр постройки и делят на количество свай. Результат сравнивают с минимально и максимально допустимыми параметрами и, в случае необходимости, подбирают шаг.

Ошибки в расчете расстояния между опорными элементами приведут к перерасходу средств, либо к риску проседания стен, если несущая способность фундамента в местах с максимальной нагрузкой будет недостаточной.

Возведение своими руками

Соорудить свайный фундамент вовсе не проблема

Важно лишь знать технологию и иметь необходимый инструмент

Проектирование и расчет

следует рассчитать:

  • диаметр и размер свай,
  • а также максимальную нагрузку,
  • глубину заложения,
  • расстояние между сваями.

Наличие чертежа существенно облегчит работу, предотвратит ошибки. Когда самому выполнить проект трудно, его следует заказать в специализирующейся по такому вопросу фирме.

Как рассчитать свайный фундамент, расскажет эта статья, о проектировании основания — эта. Методики и варианты расчета СФ представлены здесь, о глубине заложения основания читайте тут.

Подготовка поля

При изготовлении набивных свай необходимо выполнить земляные работы, в том числе, бурение скважин, установить внутрь арматуру, а затем залить яму бетоном. Процедуру бурения удобно выполнять ручным инструментом. В зимнее время стоит отдать предпочтение лидерному бурению. Подробнее о лидерном бурении читайте тут.

Опалубка

Когда скважины готовы, из рубероида скручивают трубы, диаметр которых позволит опустить их в скважину. Длина такой опалубки должна на 30 см превышать глубину ямы. Аккуратно заводят такую трубу внутрь скважины. Более подробно расскажет эта публикация.

Армирование

Чтобы усилить прочность столбов, изготавливают арматурный каркас. Достаточно соединить 3 прутка, закрепив между ними через каждые 0,5 м поперечины.

Еще больше информации — здесь.

Гидроизоляция

Закончив формирование опалубки ростверка, под опоры укладывают гидроизоляционный материал, сверху закрепляя каркас из арматуры. Подробнее можно узнать тут.

Утепление

Наиболее распространенными утеплителями являются минеральная вата, пеноплекс либо пенопласт. Утепленное пространство ниже ростверка засыпают керамзитом, предотвращая сквозняк в подполье. Об утеплении СФ можно узнать из этой публикации.

Забирка

Кроме обеспечения комфортного микроклимата внутри здания, забирка обеспечивает внешнюю привлекательность всего сооружения. Для ее устройства применяют различные материалы. О забирке свайного фундамента читайте здесь.

Обшивка

Придать аккуратный внешний вид фасаду позволяет обшивка забирки. Поскольку на сваях возводят разные постройки, закрывают пространство наиболее простыми способами. Об отделке СФ читайте в этой статье.

Дренаж вокруг

Для отвода влаги от свайной конструкции требуется изготовить дренажную систему. Есть несколько ее типов:

  1. Пристенный. Конструкция делают при глинистых либо слоистых почвах. Она защищает подполье от подтоплений.
  2. Кольцевой. Рекомендована такая система для песчаного грунта.
  3. Поверхностный. Это небольшие траншеи около здания, по которым вода стекает в водоприемный резервуар.
  4. Вертикальный. Благодаря такой конструкции удается снизить уровень почвенных вод. Состоит система из водосборных ям, насосов, а также ветки отвода воды.

Канализация

Сооружение канализации в доме на сваях требует утепления труб, чтобы предотвратить замерзания в них сточной жидкости.

Для этого рекомендованы такие методики:

  • применение теплоизоляции;
  • утепление цоколя;
  • использование чехлов-утеплителей.

Отводную трубу, которая соединяет септик с внутренней канализацией, прокладывают в вырытой траншее. О том, как сделать свайный фундамент своими руками, можно узнать тут.

Определение диаметра опор

Винтовые сваи, которые применяются при монтаже фундамента под жилые и хозяйственные постройки, имеют диаметр 57, 76, 89 и 108 мм. Этот параметр подбирается в зависимости от того, какой вес будет иметь готовое сооружение:

  • 57 мм – используют для строительства самых простых и легких конструкций (заборы и ограды из сетки рабицы);
  • 76 мм – выбирают в качестве основы под легковесные хозяйственные постройки или заборы из дерева или профнастила. Несущая способность таких элементов не превышает 3000 кг;
  • 89 мм – применяют там, где несущая нагрузка не будет превышать 5000 кг. Это отличное решение для возведения одноэтажного здания (каркасного или щитового), бань, летних кухонь, сараев и массивных заборов;
  • 108 мм – фундаментируют площадку под строительство дома из пеноблоков, деревянного бруса, каркаса (1-2 этажа) с небольшим весом. Несущая способность винтовых свай такого диаметра достигает 7000 кг.

Статья по теме: Фундамент под глинистую почву


Диаметр элементов зависит от веса постройки

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

  • Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
  • Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

  • Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
  • Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
  • Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

  • На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
  • На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
  • На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Типы по материалу изготовления

Материалом для изготовления свай могут служить:

Древесина

Традиционный вид, появившийся много веков назад, но до сих пор применяющийся в строительстве. Массивные и тяжелые постройки на деревянных сваях больше не строят, но для легких вспомогательных строений этот материал используется довольно часто.

Используются как бревна, так и брус. Нередко возникает ситуация, когда по условиям строительства требуются сваи большей толщины, чем это позволяют размеры произрастающих в регионе пород деревьев. В таких случаях производят пакетное сращивание нескольких брусьев, дающее нужную толщину и длину столбов.

Оптимальными условиями использования деревянных свай являются постоянно влажные грунты. Если вода то появляется, то исчезает, древесина начинает гнить и сваю придется менять.

Изготавливают из разных пород деревьев, преимущественно хвойных, но при преобладании в регионе лиственных пород, сваи изготавливают из них.

Основным способом погружения деревянных свай является забивание с помощью строительного копра. Для защиты верхней части используется специальный оголовок, предохраняющий материал от расщепления или расклепывания.

Перед погружением матекриал грунтуют специальным составом, защищающим от внешних воздействий разного типа.

ВАЖНО!
В грунте не должно быть вредителей, иначе опоры будут быстро разрушены.

Металл

В качестве свай используются готовые металлические изделия. В их число входят трубы, диаметр которых составляет от 26 см и более. Исключением являются винтовые сваи, диаметры которых намного меньше.

Кроме труб могут быть использованы двутавры, швеллеры и прочие прокатные профили соответствующего размера. Погружение труб производится в закрытом и открытом виде. Для закрытого погружения на нижний торец приваривается конусный металлический наконечник, облегчающий проход ствола сквозь слои грунта.

Открытое погружение производят свободным торцом трубы. В отверстие проникает грунт, образуя твердую пробку в нижнем конце полости сваи. Она уплотняет нижние участки при погружении, которые начинают выполнять функцию наконечника.

Отдельным видом металлических опор являются винтовые сваи. Они изготавливаются специально, имеют вид трубы с конусным наконечником. на небольшом расстоянии от него привариваются две или три пары лопастей.

Погружение такой сваи напоминает процесс завинчивания шурупа. Винтовые сваи можно погружать с помощью строительной техники или вручную. Для этого на верхней части устанавливается ворот и производится вращение, из-за которого свая уходит под землю.

Таким образом можно работать в непосредственной близости от жилых или вспомогательных построек, не принося им никакого вреда.

Бетон

Железобетонные сваи являются наиболее распространенным вариантом. Они изготавливаются специально в стандартных типоразмерах или заливаются в подготовленную скважину непосредственно на строительной площадке.

Готовые сваи представляют собой наиболее прочную опору, обладающую напряженной арматурой. Такие стволы имеют максимальную устойчивость к боковым нагрузкам, обычным для влажных пучинистых грунтов.

Литые сваи обходятся намного дешевле, но монтаж занимает большое время, необходимое для набора бетоном конструкционной прочности. Готовые сваи представляют собой балки квадратного сечения со стороной от 20 до 40 см с заостренным рабочим концом.

Для погружения на глубины, превышающие 12 м, используются сборные сваи, имеющие форму труб с толщиной стенок от 4 см.

Они погружаются в грунт, соединяясь по длине до набора нужной глубины.

Виды свайных фундаментов

Виды свайных оснований различают по типу опорных элементов.

Они делятся на:

  • Сваи-стойки. Погружаются в грунт до появления жесткого контакта с плотными слоями. Обладают наибольшей прочностью и несущей способностью, используются для наиболее тяжелых и ответственных зданий и сооружений.
  • Висячие сваи. Опоры на плотные слои грунта не имеют, удерживаются за счет силы трения на боковых стенках стволов. Несущая способность зависит от длины сваи, т.е. от глубины погружения в грунт. Используются в случаях слишком глубокого залегания плотных слоев. Недостатком висячих свай является способность внезапных просадок, возникающих вследствие изменения гидрогеологических условий — сезонного изменения уровня грунтовых вод.

По материалу сваи бывают:

Деревянные. Традиционный вид, появившийся изначально и в настоящее время практически не использующийся.
Металлические. В качестве свай используют отрезки рельс, швеллеров, двутавров и т.д. Специально изготовленными образцами являются только винтовые сваи

Металлические сваи имеют важное преимущество — они пластичны, что позволяет им гибко реагировать на боковые нагрузки от морозного пучения или подвижек грунта. Недостатком металлических свай является склонность к коррозии, в основном — к электрохимической ее разновидности

Из-за этого срок службы металлических свай относительно невысок — до 75 лет (в среднем — 40-50).
Железобетонные. Эти сваи используются в самых ответственных опорных конструкциях. Они могут быть изготовлены на специализированных предприятиях, или отлиты непосредственно на участке. Срок службы Ж/Б свай достигает 150 лет, что обуславливает предпочтение именно этого типа среди строителей.

По типу погружения:

  • Забивные. В основном, используются Ж/Б сваи с заранее напряженной арматурой. Они способны выдерживать максимальные нагрузки и обладают наибольшей несущей способностью. Намного реже используются металлические забивные элементы.
  • Набивные (или буронабивные). Изготавливаются непосредственно на площадке путем заполнения жидким бетоном предварительно пробуренных и армированных скважин. При использовании этой технологии значительно снижается необходимость в транспортировке и погрузо-разгрузочных работах, нет нужды в применении сваебойной техники. Это сделало буронабивные сваи предпочтительными среди индивидуальных застройщиков.
  • Винтовые. Это отдельный вид свай, погружаемых в грунт по принципу шурупов. Имеют возможность погружения и извлечения как механическим способом, так и вручную. Особенностью винтовых свай является отсутствие необходимости в планировке участка или в производстве земляных работ в целом. Кроме того, имеется возможность строительства на склонах или складках рельефа. Недостаток — коррозия, разрушающая металл.

По конструкции свайные фундаменты бывают:

  • Свайно-ростверковый.
  • Свайно-винтовой.
  • Свайно-ленточный.
  • Свайно-плитный.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Примеры проектирования

В качестве исходного слоя для расчета берем шестой горизонт, представляющий собой слой из песчаных частиц среднего размера и плотности. Нижнюю часть свайного изделия помещают в слой почвы на глубину lнп ˃ 1 м или равную этой величине.

Верх ростверков под любые строения находится на границе планировочной отметки. Высоту ростверка определяют, исходя из условия максимальной надежности колонны и максимальной продавливающей нагрузки на ростверк:

H= hcm + hн

где hcm – глубина стакана; hн – расстояние от нижней части стакана до основания ростверка.

Изучив справочные данные, берем нормативную высоту Hp = 1,35 м..

На рисунке расстояние между основанием ростверка и верхней частью опорного слоя l= 7,25 м.

Инженерно-геологические характеристики (нестабильные почвы вокруг свайного ствола) требуют тщательной заделки свайного изделия в ростверке. Берем l= 0,40 м. Необходимая длина забивной сваи выходит: Lmp = l+ lp + lнс = 7,25 + 1,00 + 0,40 = 8,65 м.

Параметры проектирования свайных фундаментов

Если необходимо выяснить длину свайных изделий забивного типа с сечением 30х30 см для возведения ленточного фундамента свайного типа с цоколем, делают следующее. Нагрузки прилагаются по центру. Геологические особенности участка изображены на рисунке. Уровень пола цоколя берут на 80 см ниже уровня планировки.

В качестве основы под свайный фундамент принимают 6-й почвенный слой с песчаными частицами средней крупности и плотности. В этот слой свайное изделие погружают не меньше чем на 1 м.

Верх ростверка, который имеет толщину 0,4 м на уровне цоколя, вычисляем расстояние между основанием ростверка и верхней границей шестого слоя, составляющее 7,5 м (по рисунку).

Согласно законам приложения нагрузок выбираем свободное связывание свайных изделий в ростверке, которые заделывают на глубину 10 см. Поэтому расчетная длина сваи равна:

Lmp = l + lp + lнр = 7,5 + 1.00 + 0,10 = 8,60 м

Основные типы свайных конструкций

Типы свайных фундаментов различаются по видам свай и ростверк. Но основной принцип применения данного типа фундамента заключается в том, что опора сооружения получает сцепление с грунтом за счет наличия вертикально расположенных в нем элементов конструкции, то есть – свай.

По типу работы фундаменты разделяют на следующие типы:

  1. Стоечные сваи. Их задача заключается в принятии на себя основной нагрузки от веса всего сооружения. Такие сваи передают вес конструкции на грунт. Это – наиболее распространенный тип свай, их материал и конструкция предполагает максимальную прочность, надежность и долговечность, так как на них приходится около 85 % всей массы здания. Данный тип фундамента практически не дает осадки и способен выдерживать значительные нагрузки на протяжении длительного периода.
  2. Висячие сваи. Они, как правило, имеют рельефную поверхность в сочетании с увеличенной боковой площадью. По принципу действия их можно сравнить с забитым в прочное основание гвоздем. Яркий пример данного типа фундамента можно привести при помощи винтовых свай. Их применение становится целесообразным в тех случаях, когда прочный грунт залегает в поверхности на значительную глубину, то висячие смогут выполнять свою функцию без погружения в грунт на большое расстояние.

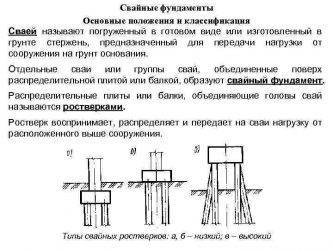

Что такое свайный фундамент

Свайный фундамент представляет собой систему вертикальных опор, погруженных в грунт до уровня полного контакта с плотными слоями. Используется при строительстве в заболоченных местностях, на торфяниках, рыхлых песках и прочих неустойчивых грунтах.

Сваи погружаются в грунт, а верхняя часть по периметру обвязывается ростверком — неким аналогом ленточного основания, образующим непосредственную опору для несущих стен.

Ростверк может располагаться над поверхностью грунта, находиться вровень с ним или быть погруженным на определенную глубину.

При этом, непосредственную опору на грунт имеют только сваи, а ростверк лишь передает им нагрузку от веса дома, не опираясь на грунт самостоятельно.

ОБРАТИТЕ ВНИМАНИЕ!

Существуют свайно-ленточный тип фундамента, очень похожий на свайно-ростверковый. Отличие состоит в том, что в конструкции свайно-ленточного основания предусмотрена равная опора на грунт как ленты, так и свай.

Что такое винтовая свая


Винтовые сваи прочно закрепляются в грунте Винтовые фундаменты пришли в гражданское строительство совсем недавно, где-то с середины прошлого века. Первоначально фундаменты такого типа применялись в военном строительстве, как быстромонтируемые фундаментные основания для различных сооружений военного назначения.

Со временем достоинства быстромонтируемых фундаментов оценили и в гражданском строительстве.

Их изготавливают в заводских условиях. Конструкция представляет собой металлическую трубу разных диаметров, размещаемую в грунте. На нижнем конце стержня располагаются лопасти и острие. Некоторые их виды изготавливают с открытым нижним концом.

Какие разновидности бывают по способу погружения?

Сваи – силовые элементы фундамента, воспринимающие давление от конструкции и передающие его на несущий пласт, который может находиться на значительной глубине (до 30 м). Как правило, выше несущего пласта расположены нестабильные, слабые и перенасыщенные влагой слои почвы.

Эта особенность позволяет возводить дома и другие сооружения не только на твердой почве, но также на заболоченных местах и на открытой воде. Сваи могут быть погружены строго в вертикальном положении или под проектным углом.

Свайным фундамент называют группу опор, объединенных между собой ростверком – специальной конструкцией, которая удерживает основание дома и отвечает за равномерное распределение веса по всем подземным силовым элементам.

Забивные

По материалу изготовления силовые элементы делятся на типы:

  • железобетонные;
  • металлические;
  • деревянные.

Для строительства тяжеловесных и многоэтажных зданий используют железобетонные столбы, легковесных домов в один или два этажа – металлические и деревянные.

В большинстве случаев забивные опоры имеют квадратное сечение со стороной от 150 до 500 мм.

Длина изделий редко превышает 25 м. Нижней конца столба заострен или имеет пирамидоидальную форму, благодаря чему легче преодолевает сопротивление грунта. Удары дизель-молота забивная опора воспринимает верхней торцевой частью, усиленной оголовком. Погружение в грунт ведут до тех пор, пока нижний конец не упрется в плотную породу до предела.

Преимущества изделий:

  • значительная грузоподъемность;
  • продолжительный срок службы;
  • отсутствие необходимости подготавливать скважины.

Минусы технологии: недостаточная надежность при строительстве на просадочных грунтах и неравномерная осадка в местах, где почва характеризуется различной плотностью.

Буроопускные

Согласно буроопускной технологии, силовые элементы погружаются в заранее подготовленные шурфы, при этом диаметр скважин должен превышать размер сечения опор на 5–10 см. После погружения пространство между грунтом и землей заполняют связующим раствором, который после застывания увеличивает прочность конструкции.

Метод применяют при строительстве на твердомерзлой и пластично-мерзлой почве. Фундаментные работы ведутся при температуре окружающей среды не ниже 0,5оС.

Свайно-винтовые

Лопасти в процессе погружения дополнительно уплотняют почву, повышая несущую способность основания.

По материалу изготовления винтовые сваи делятся на железобетонные и стальные конструкции. Первый тип опор отличается повышенной несущей способностью, поэтому применяется при строительстве кирпичных и других тяжеловесных сооружений.

Металлические винтовые сваи изготавливают из стальных труб с диаметром сечения от 57 мм. Для строительства жилых домов (каркасно-щитовых, деревянных, из пенобетона) подходят стержни диаметром 108 мм и размахом лопасти 250–350 мм.

Буронабивные

Буронабивная методика применяется для строительства тяжелых сооружений на грунтах, которые характеризуются слабой несущей способностью. Силовые элементы создаются непосредственно на рабочей площадке.

В заранее подготовленной скважине устраивают утрамбованную песчаную подушку. Затем в шурф помещают обсадную трубу, армирующий каркас и заливают конструкцию бетоном. Буронабивная технология считается самой сложной, поскольку достоверно рассчитать грузоподъемность такого основания практически невозможно. При этом фундаментные работы можно провести самому без использования спецтехники.

Комбинированные

Данный тип свай относится к специальным конструкциям, поскольку сочетает сразу несколько технологий, чтобы удовлетворить исходным инженерно-геологическим условиям.

Например, когда несущий пласт находится предельно глубоко, то комбинируют забивную и буронабивную методики.

Монтаж выглядит следующим образом:

  1. Вначале способом лидерного бурения в грунте устраивают шурф, куда помещают обсадную трубу.
  2. Затем дизель-молотом забивают железобетонную опору.
  3. Когда конец изделия упрется в плотный грунт, сверху закладывают монолитную конструкцию путем армирования и бетонирования скважины.

Положительные и отрицательные стороны свайного фундамента.

    1. Низкая цена: такая база не требует больших вложений, как например, классическая бетонная.
    2. Простота: установка свайного фундамента несложная задача. При нужной подготовке с ней без проблем справятся даже новички.


Так выглядит свайно-ростверковый фундамент

    1. Отсутствие подготовки участка: монтаж опор не нуждается в подготовке грунта, спрессовывания или планировки.
    2. Отличные параметры: если соблюсти все правила монтажа, то фундамент будет надежным долгие годы.
  1. Функциональность: сваи можно устанавливать на любом виде почвы, даже если она рыхлая и есть грунтовые воды.
  2. Высокая скорость монтажа: данный вид опор можно устанавливать в любую погоду, что может хорошо сыграть на сокращении затраченного времени на возведение жилья.

Устройство свайного фундамента

Но такое количество отличных качеств не означает отсутствие минусов:

  • На скальных породах сваи не монтируются.
  • При создании многоэтажных и тяжелых проектов этот метод избегают.
  • При неаккуратном вбивании винтов, они могут повредиться, из-за чего образуется коррозия металла, которая может сократить срок службы основы.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
