Как производится заливка плиты на ленточный фундамент + варианты обустройства пола

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Порядок перекрытия больших проёмов

Если проем достаточно широкий, уложить плиты перекрытия на фундамент можно только с использованием доборных элементов. Чтобы не разрушать целое изделие, пользуются двумя способами. В первом случае:

  • определяют величину свободного пространства, которое следует заполнить в ходе монтажа, делят его на два;
  • монтируют первую плиту, предусмотрительно отступив от края расстояние, численно равное полученному значению;
  • монтируют все плиты, придерживаясь требований нормативов;
  • измеряют оставшееся пространство, которое должно быть численно равно расстоянию, оставленному ранее при монтаже первой плиты;
  • заполняют зазор с обеих сторон конструкции, укладывая шлакоблоки торцом к основной поверхности;
  • контролируют положение отверстий блоков, которые должны быть направлены в сторону.

Блоки помогут перекрыть свободное пространствоИсточник stroyimdom.com

По трудоёмкости второй способ существенно превосходит первый. В этом случае, предварительно определив величину свободного пространства, распределяют его равномерно между укладываемыми плитами. После завершения монтажа образовавшиеся промежутки заделывают следующим образом:

  • снизу между плитами крепится доска, которая сможет выполнить роль опалубки;
  • в пространство закладывается арматура;
  • готовится бетонный раствор;
  • свободное пространство заполняется бетонным раствором.

Варианты обустройства пола

Вариантов создания пола на монолитной плите много. Основной задачей считается утеплить плиту, обеспечить качественный микроклимат внутри дома.

Большинство специалистов считают оптимальным состав пирога пола из следующих слоев:

  • Слой песка.
  • «Тощая» стяжка 5 см.
  • Слой утеплителя (пеноплекс 5 см).
  • Бетонная стяжка, дающая прочность (5-7 см).
  • Выравнивающая стяжка (2-3 см, готовые составы).
  • Финальное (чистовое) покрытие.

При этом, если плита достаточно утеплена снизу, можно использовать более простые способы. Например, «плавающий» пол, состоящий из слоя песчаной засыпки (как вариант, можно использовать мелкий керамзит, дающий дополнительное утепление) и установленных поверх листовых материалов (ДСП, фанера, МДФ и т.п.).

Слой засыпки тщательно выравнивается по плоскости и горизонтали, на него укладывается черновой пол из листовых материалов, затем устанавливается финишное покрытие.

Существуют и другие варианты обустройства пола, но все они представляют собой различные комбинации укладки слоев засыпки, утеплителя, выравнивающей стяжки. Принципиального различия или значимого преимущества они не имеют, обладая приблизительно равными эксплуатационными качествами.

Устройство фундамента по типу плита

Из всех перечисленных, наилучшим будет плитный фундамент. Он отличается высокой надежностью, а также простотой возведения. Тут следует учитывать, что создаваться такое основание должно строго по технологии. В противном случае надежность будет хромать.

При строительстве заблаговременно предусматривайте ввод коммуникаций. После окончания всех работ, это будет невозможно. В некоторых случаях устраивают ребра жесткости, что позволяет экономить на толщине плиты. Непременно производят утепление, если его не сделать, то возникнут проблемы в зимнее время. Далее рассмотрим вариант строительства плиточного основания.

Разметка участка

Пахотный слой имеет высокую склонность к просадке, в связи с этим возведение любых фундаментов, с опорой на него запрещено. Любые работы начинают с разметки участка, а также последующего съема поверхностного слоя почвы.

Первоначальная разметка делается просто, для этого по углам предполагаемого фундамента вбивают колья и натягивают между ними веревку по периметру.

Внимание! С каждой стороны необходимо отступать на 1,2-1,5 м от предполагаемой плиты. Это позволит без сложностей сделать отмостку. Также при таком подходе удобнее производить подведение некоторых коммуникаций

Также при таком подходе удобнее производить подведение некоторых коммуникаций.

Рытьё котлована

Это достаточно сложная и важная процедура. Зачастую для этого используют различные механизированные средства, например, бульдозер или экскаватор. Сейчас есть мини техника, которая может использоваться для выполнения работ на небольших участках.

После выемки основной части грунта, производят выравнивание по площади. Обязательно следят за точным соответствием требованиям проекта. Котлован готовят с расчетом на устройство подушки из песка и щебня.

Также на этом этапе подготавливают прокладку коммуникаций. Тут стоит учитывать их особенности. Даже утепленные водопроводные и канализационный трубы следует заглублять для защиты от промерзания на глубину 1-1,5 метра в зависимости от региона. Также устраивают дренажные колодцы по углам будущего здания.

Установка опалубки

Данный этап достаточно важен. Помимо непосредственной работы по установки элементов опалубки, тут нужно проделать и другие не менее важные действия.

Сначала готовят подушку. Для этого на дно котлована насыпают слой щебня, поверх его укладывают слой песка. Каждый из этих слоев обязательно утрамбовывают виброплитой. На некоторых грунтах имеет смысл сначала укладывать геотекстиль. Поверх готовой подушки укладывают экструдированный пенополистирол. Он служит утеплителем, который предотвратить проблемы со вспучиванием грунта. Можно обойтись без утепления, но в таком случае толщину плиты увеличивают до 40 см.

Далее можно приступать к установке опалубки. Существует два варианта решения задачи:

  • Дощатые или фанерные щиты;
  • Полистирольный L-блок.

Если в качестве опалубки применяются деревянные щиты, то следует делать их на 10 см выше расчетного уровня плиты. Полистирольные блоки выполняют функцию дополнительного утепления фундамента.

Армирование

Важно правильно провести армирование. Для этого следует использовать арматуру 10-15 мм в диаметре. Укладывают их в один или два слоя, в зависимости от толщины плиты

Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще

Укладывают их в один или два слоя, в зависимости от толщины плиты. Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще.

Бетонные работы

Для приготовления раствора используются миксеры разной производительности. Во время работ следует помнить, что между заливкой разных партий бетона не должно проходить больше 2 часов

Если нет возможности произвести заливку в течение этого времени, то следует заранее подготовить разделяющие бортики, при этом важно сделать их так, чтобы получились пазы. Именно они позволят прочно соединить части плиты, залитые в разное время. После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента

На данный момент применяется несколько методик

После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента. На данный момент применяется несколько методик.

  1. Обмазывание мастикой на основе битума. Существенным недостатком является ограниченный срок службы.
  2. Оклеивание стекловолокном с двойным битумным слоем. Стоит такая обработка дороже, но и служить может до 80 лет.

Лента

Ленточный фундамент – это заглубленная железобетонная конструкция, которую прокладывают под внешними и несущими стенами здания. Ширина, высота и степень заглубленности может быть разной. От этих показателей зависит прочность, устойчивость и надежность фундамента.

Плюсы и минусы

Ленточный фундамент считается универсальным. Он подходит для строительства на разных грунтах и для различных архитектурных сооружений.

Он имеет следующие преимущества:

  • высокая скорость возведения;
  • возможность построить основание дома без привлечения строительной спецтехники;
  • экономичность (за счет того, что основание прокладывается только под стенами, а не под всем зданием);
  • возможность построить цокольный этаж или подвал;
  • высокая прочность (массивная лента может стать надежной опорой для трехэтажного дома из кирпича).

Есть у этого варианта фундамента и свои недостатки:

  • для строительства на торфяных и просадочных грунтах такой вариант не подходит;
  • требуются точные предварительные расчеты.

Область и условия применения

Данный вариант основания подходит для строительства зданий из любых материалов высотой до 3 этажей. Причем строить с его применением можно практически при любых условиях участка. Ленты используются на площадках с выраженным рельефом, с преобладанием скальных пород, с высоким залеганием подземных течений и повышенной пучинистости грунта.

Согласно нормам, заложенным в СНИП, классические ленточные фундаменты могут без ограничений применяться на крупннообломных и скальных грунтах. При возведении зданий на других, менее устойчивых грунтах нужны тщательные расчеты, иногда требуется усиление конструкции.

На биогенных грунтах возведение ленточного основания считается нерациональным. Однако даже в этих случаях оно применяется. Но нужны определенные подготовительные работы – усиление грунта насыпным способом, замена слабых грунтов плотными сыпучими материалами, установка под лентой свай.

Опалубка

Опалубка плиты представляет собой коробку из деревянных щитов, на 10-15 см выше уровня бетона. Сборка опалубки производится как можно плотнее и прочнее, зазоров более 3 мм не должно быть. Наружная сторона фиксируется опорными брусками и наклонными упорами, препятствующими выдавливанию щитов под воздействием массы жидкого бетона.

Если изготавливается опалубка для плиты с цоколем, то необходимо сначала построить палубу. Для этого устанавливается система опорных балок, ригелей и прочих элементов, образующих надежную опорную конструкцию для неподвижности палубы. Затем производится сборка плоскости, максимально плотная и без щелей.

Поверх палубы настилается слой пленки, обеспечивающей герметизацию сооружения и исключающей вытекание бетона.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

  • дачных построек;
  • частных домов;
  • групповых и одиночных коттеджей;
  • объектов промышленной сферы;
  • помещений для хранения транспорта;
  • различных зданий малой этажности.

Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

  • блочного бетона;
  • натурального камня;
  • обожженного кирпича;
  • деревянного бруса;
  • бутового камня;
  • армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

  • строительства зданий на болотистых почвах;
  • возведения домов на грунтах с близко расположенными подземными водами;
  • сооружения построек на проблемных почвах, склонных к пучению;
  • постройки объекта на насыпных грунтах, содержащих мелкий песок.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

  • свойства почвы на стройплощадке;
  • уровень расположения грунтовых вод;
  • нагрузочные характеристики фундамента;
  • массу будущего здания;
  • особенности климатических условий;
  • высотные колебания на месте работ;
  • рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

  • пропорциональное распределение на почву массы строения;
  • предотвращение осадки отдельных частей коробки здания;
  • демпфирование реакции почвы, связанной с морозным пучением;
  • невозможность образования трещин на стенах здания.

Рекомендации для ленточных оснований

Ленточную основу оптимально формировать горизонтальным или вертикальным методами заполнения.

Прочностные характеристики основания после поэтапной заливки и приобретения необходимой твердости будут обеспечены только при условии правильной ориентации арматуры. Она должна быть расположена строго перпендикулярно к стыковочным плоскостям. Если порционно осуществляется горизонтальное заполнение фундаментного основания, то вертикально расположенная арматура – необходимое условие.

Продольное, горизонтальное, расположение арматуры необходимо при вертикальном методе укладки раствора

Обращайте внимание на соединения арматурного каркаса по углам постройки, в зонах ответвлений, характерных для данного фундамента

Обращайте внимание на особенности, связанные с порционной заливкой ленточного основания. При возведении опалубки выше уровня нулевой отметки фундамента и расположении подземной части в траншее, следует осуществлять стыковку слоев на уровне почвы

До заливки цокольной части дождитесь застывания бетонного массива ниже уровня нулевой отметки. Это предотвратит появление трещин, последующее разрушение основы.

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП – где говорится об ограждающих и несущих конструкциях;
  • СП – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм.

Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Показатели влажности почвы, установленные ГОСТ.

Трамбовать грунт необходимо в условиях повышенной влажности. То есть если почва сухая, то ее необходимо предварительно смочить. Следует учитывать тот аспект, что влажность грунта должна соответствовать определенным параметрам, установленным ГОСТ:

  • для песка – от 8% до 12%;
  • для легких супесей – от 9% до 12%;
  • для суглинистых и легких грунтов – от 12% до 17%;
  • для тяжелых почв – от 16% до 23%.


Чем засыпать фундамент внутри дома? Допускается небольшое переувлажнение равное установленному нормативами в зависимости от типа почвы коэффициенту – от 1 до 1,35. Более точный показатель можно установить в лаборатории, проведя ряд специальных исследований.

Слишком сухой грунт необходимо смочить. Почву обладающей повышенной влажностью необходимо просушить.

Особенностью увлажнения почвы является тот факт, что вода не подходит для проведения подобных мероприятий. Необходимо изготовить специальное глиняное или цементное молоко. Для этого в воде растворяют несколько горстей цемента или глины. Получившийся раствор должен напоминать по структуре грунтовку: обладать плотностью воды, но иметь белый цвет. Засыпка фундамента производится после того, как грунт впитает достаточное количество состава.

Земельные работы

Перед началом земельных работ проводят исследование грунта и замеряют уровни промерзания и расположения плодородной почвы, глубину залегания грунтовых вод, пучинистость почвы и т. д.

Важно!Если позволяет грунт и дом планируется одноэтажный, то можно ограничиться сооружением мелкозаглубленного ленточного фундамента с монолитной плитой. Объем земельной работы зависит от того, будет ли подвал в доме или нет

Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть

Объем земельной работы зависит от того, будет ли подвал в доме или нет. Если нет, то грунт нужно будет выкапывать только на глубину ленты, а по ширине — с запасом на толщину опалубки. Для деревянных досок необходимы распорки, которые будут их поддерживать и не дадут упасть.

Если планируется строить подвал, тогда следует вынимать весь грунт. Размер котлована обычно больше на 2- 5 м, чем габариты фундамента, так как нужен запас для щитов опалубки.

Для организации котлована больших размеров лучше нанять специальную технику, так как это решение будет оптимальным по стоимости и скорости работ.

Плодородный слой выкладывают по огороду или саду отдельно. Остальную почву нужно свалить в кучу, так как часть ее впоследствии пригодится для засыпки, а лишнее нужно будет вывезти.

Преимущества и недостатки

Подобная конструкция отличается рядом достоинств. Выделяют следующие:

  • не требует больших финансовых затрат;
  • выдерживает существенные механические нагрузки;
  • не увеличивает нагрузку на стеновые конструкции;
  • хорошо ремонтируется и служит продолжительное время;
  • подойдет как основание для любого варианта чистового пола;
  • позволяет монтировать «теплый пол».

Достаточно простое в возведении решение способно ответить ряду основных задач при строительстве здания. Однако нужно учесть и некоторые нюансы:

  • требует провести качественное утепление;
  • не подходит для большой толщины слоя засыпки (он не может превышать 60 см);
  • пол находится в зависимости от уровня грунтовых вод – не рекомендуется использовать в районах, где он высок.

Глубина водоносного слоя может повлиять на состояние готового пола, так что предварительно требуется обследовать участок.

Заливка своими руками

Процесс заливки бетона — ответственная операция, требующая аккуратности и понимания некоторых тонкостей. Прежде всего, необходимо учитывать вес материала. Если лить с высоты, то появится риск разрушить опалубку или арматурный каркас.

Чтобы создать оптимальный режим заливки, следует изготовить лоток, по которому смесь будет направляться в траншею. Это позволит создать равномерный режим подачи бетона и максимально исключит резкие изменения нагрузки.

Самостоятельное изготовление и заливка — вариант нежелательный, так как производительность очень низкая и процесс идет медленно. Это создает слоистую структуру ленты, снижает ее прочность и несущую способность.

Настоятельно рекомендуется использовать готовый материал и заливать его с нескольких точек. Рассчитывать на то, что смесь растечется по всей длине опалубки, не следует. Надо заранее подготовить несколько точек подъезда миксера к траншее, предусмотреть возможность установки лотка и заливать равномерными порциями с разных точек.

Только так можно создать монолитную отливку с одинаковыми прочностными характеристиками в каждой точке.

Фундамент на сваях

Свайные основания подходят для любых грунтов, кроме тех, что сложены из скальных пород. Их второе преимущество кроме универсальности – небольшие затраты на установку. Если на участке строительства высокий уровень грунтовых вод, какой фундамент сделать, потратив на него минимум времени и труда, тоже не вызывает споров – конечно, свайный.

Конструктивно он представляет собой армированные бетонные или металлические столбы, установленные по периметру несущих стен с определённым шагом и заглублённые в грунт до твёрдого слоя ниже уровня его промерзания. По верху все выступающие над землёй столбы связываются ростверком. Это монолитная армированная бетонная лента, мощный стальной профиль (швеллер или двутавр) или, если вес дома невелик, брус большого сечения.

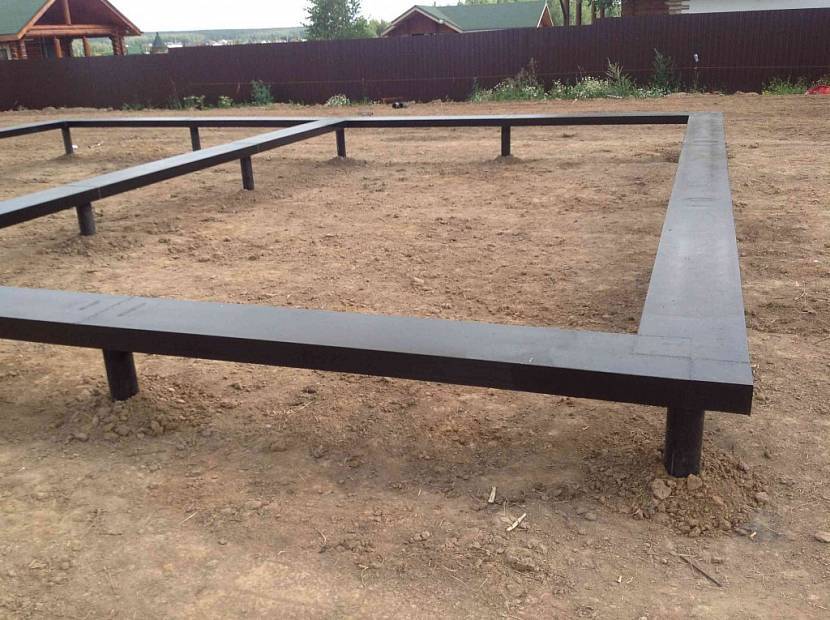

Надземная часть свайного фундаментаИсточник 1pokirpichy.ru

Виды свайных оснований

Сваи бывают забивными, буронабивными, винтовыми. У каждого вида есть свои плюсы и свои недостатки.

  • Забивные железобетонные сваи – надёжные, долговечные, выдерживают большую нагрузку. Для их монтажа необходима спецтехника.
  • Винтовые сваи можно устанавливать как механизированным, так и ручным способом. Их главное преимущество перед другими видами – способность не разрыхлять, а уплотнять грунт вокруг себя при вкручивании, что увеличивает их устойчивость и стабильное положение.
  • Буронабивные сваи самые бюджетные из всех, особенно если делать их своими руками: бурить скважины ручным буром, армировать их и заливать бетоном.

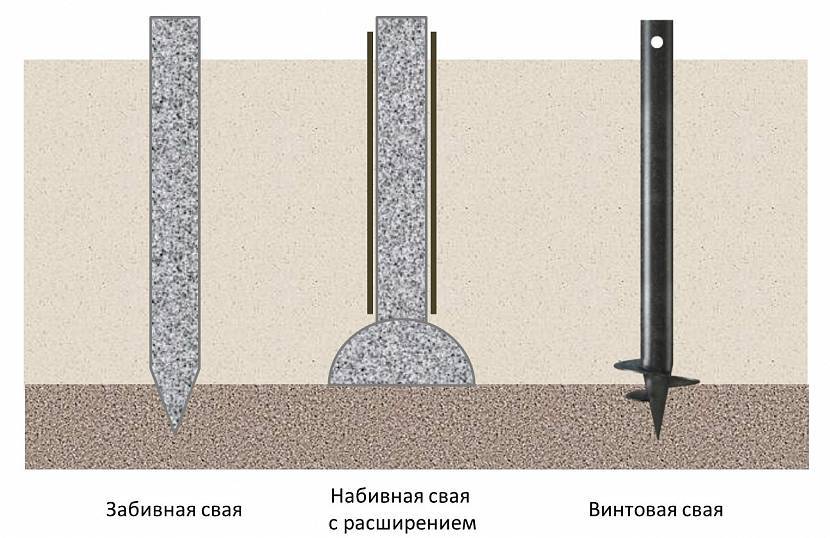

Виды свай: забивная, набивная и винтоваяИсточник kursremonta.ru

Плюсы и минусы

Свайный фундамент любого вида не подвержен воздействию сил морозного пучения, если сваи опираются на непромерзающий, не насыщенный водой, твёрдый и неподвижный слой грунта. Иногда такой слой находится на очень большой глубине – более 2,5-3 метров. Заливать бетонную ленту такой высоты обойдётся весьма недёшево. И сваи в этой ситуации вне конкуренции.

Но если грунт на участке вообще не содержит твёрдых слоёв, что тоже случается, сваи, не имея под собой прочного основания, не удержат дом в стабильном положении. Это один из их недостатков. Есть и другие:

  • недостаточная несущая способность: свайный фундамент годится только для сравнительно лёгких строений – каркасных, деревянных, из лёгких ячеистых блоков;
  • невозможность строительства цокольного или подвального этажа;
  • необходимость в качественном утеплении нижних перекрытий и их защите от сырости.


Большой плюс при устройстве свайных оснований – минимум земляных работ, чистая и свободная от отвалов строительная площадкаИсточник kakoydom.ru
