В чем особенность утепления плоской крыши и устройство кровельного пирога

Варианты конструкций кровли под мягкую черепицу ↑

myagkaya-krovlya-1
myagkaya-krovlya-2

Класс мягких кровель образован из эластичных материалов с отличными гидрозащитными характеристиками: гонты битумной черепицы, мастики, рулонные материалы, мембраны. Их можно использовать для обустройства крыш любой формы.

На заметку
Не так давно эти материалы служили лишь для зашиты от влаги, а сегодня это превосходное декоративное покрытие. Это заслуга облагороженной наружной поверхности и инновационных способов монтажа, которые позволяют закреплять супертонкий материал практически на любую основу.

  • Кровля из штучного материала – гибкой черепицы, отличается высокими звукопоглощающими свойствами и прекрасно противостоит атмосферным воздействиям. Она герметична и проста в укладке.
  • Мастичная (наливная) представляет собой гидроизоляционный ковер с многими слоями, которого выполнены из различных типов мастик и эмульсий.
  • Мембранное (рулонное) покрытие – эластичное, износоустойчивое и успешно противостоит температурным перепадам, не выгорает. Среди преимуществ этой кровли нужно отметить также ее эстетичный внешний вид, повышенные гидроизоляционные свойства.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому их выбирают с учетом целесообразности и, конечно же, здравого смысла. Например,

  • Плоскую крышу обустраивают, используя либо рулонные покрытия, либо мастичные.
  • Битумная черепица замечательно смотрится на больших крышах, имеющих обзор с любой стороны.

Стандартный кровельный пирог под мягкую кровлю содержит такие обязательные составляющие, как:

  • Пароизоляция. Этот слой  пирога «стоит» на пути испарений, которые проникают под крышу из жилых помещений и конденсируют на различных ее элементах, включая слои кровельного пирога.
  • Гидроизоляция. Не дает атмосферным осадкам (будь то растаявший снег или дождевая вода) проникнуть под крышу и помещения различного назначения.
  • Теплоизоляция. Данный слой необходим для предотвращения теплопотерь, не дает шуму и звукам извне, как и ветру и холоду, проникнуть внутрь.
  • Декоративное покрытие, которое одновременно функционирует как ветрозащита.

Представленный выше перечень слоев пирога крыши может быть доработан, чтобы как можно удачнее приблизить конструкцию кровли к идеальной. Схема формируется с учетом нескольких значимых факторов:

  • назначение здания: жилое либо бытовка,
  • постоянное здание или времянка, чем и определяют необходимость в теплоизоляционном слое,
  • форма скатов и уклон, к примеру,

Гидроизоляция на мягкой скатной крыше функционирует как дополнительная влагозащитная прослойка.

На заметку
Для сравнения отметим, что к слою гидроизоляции в составе пирога под металлочерепицу предъявляют повышенные требования.

Для кровель с уклоном до18º влагозащитный слой покрывает скаты полностью, при большей кривизне его укладывают частично, расположив полосы гидробарьера по свесам карнизов, вдоль ендова и конька, на участках примыкания, вокруг выходов дымоходных труб.

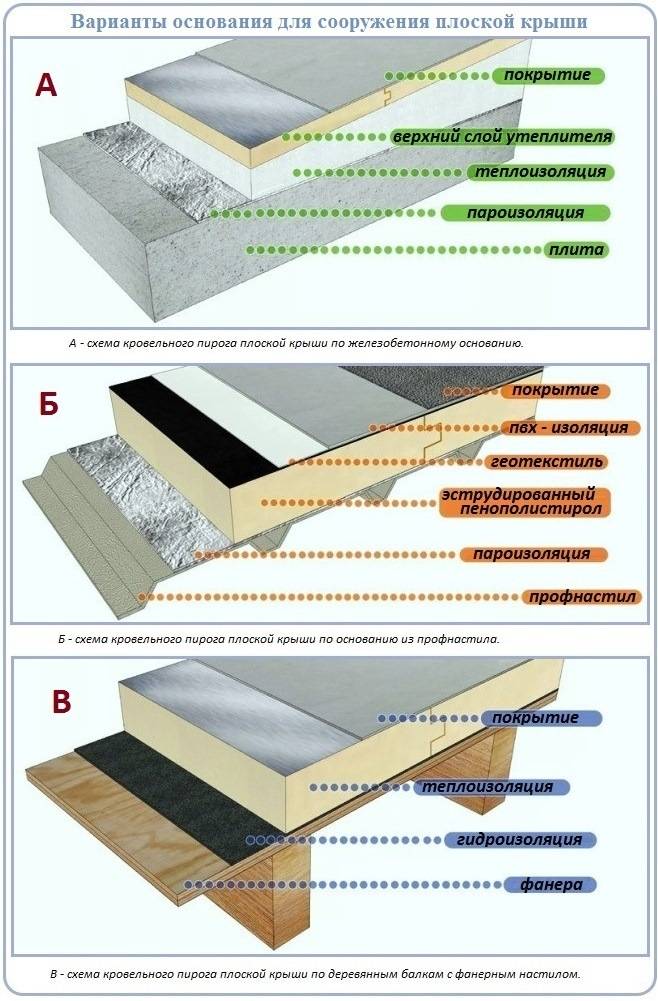

tipi-osnovaniy-1
tipi-osnovaniy-2

  • какое выбрано основание под пирог кровли и под гибкую черепицу,
  • предполагаемый вид чердака, то есть будет он утепленным или холодным,
  • особенности климата,
  • совместимость слоев.

Качественно выполненный кровельный пирог под мягкую кровлю обязательно должен соответствовать всему спектру перечисленных выше условий.

О пироге плоской кровли

Почти все здания, которые имеют много этажей, жилые загородные или промышленные устроены с плоской кровлей. Дома с плоской кровлей характеризуются большим эстетическим уровнем и имеют множество полезных функций. Если вы хотите, чтобы ваш дом был обустроен такой кровлей качественно и правильно, вам стоит узнать о том, как устанавливается пирог плоской кровли.

Плоская кровля носит параллельное название крыша-терраса. Она делится на 2 типа: чердачная и без чердака. Первый вид крыш используется довольно редко, потому что для него требуются дополнительные расходы. Безчердачная же кровля довольно распространенная. Плоские крыши характеризуются малым уклоном, который состоит в 1 или 3 процентах. Такая особенность дает возможность устраивать верх дома в ваших собственных интересах: площадка для загара, летняя терраса для отдыха, домашний кинотеатр.

Плоская крыша отличается большой прочностью и надежностью, она прослужит вам дольше, чем совмещенная крыша. Плоские крыши снабжены отличной гидроизоляцией или, по другому, гидробарьер и еще огромными плитами из железобетона. Данные плиты имеют квадратную форму, часто 400:400 миллиметров и в толщине равняются приблизительно 50 миллиметрам. Гравий составляет нижний слой, на который устанавливают железобетонные пласты. Они должны быть насыпаны не меньше чем 70 миллиметром в высоту, а размер зерна приблизительно восемь миллиметров толщиной.

Чтобы построить плоскую крышу, нужен минимальный уклон. Его можно достичь, если поменяете толщину шара изоляции тепла и направите его в сторону сбора ендов и воронок для водоприема. Осадки, которые накапливаются в виде воды, стекают вниз по поверхности гидроизоляционного крова и помещаются в воронки для приема воды. Они должны быть размещены на расстоянии не меньше двух метров от стен здания. Чтобы максимально качественно сделать такую крышу, потрудитесь над гидроизоляционным ковром наиболее тщательно по отношению к температурным уровням, стенам и другим оборудованиям.

Утепление плоской крыши своими руками

Наружное утепление плоской кровли включает в себя устройство паро-барьерного слоя, укладку теплоизоляции, гидроизоляции, а затем рулонного покрытия. Завершающий слой – укладка насыпного материала.

Прежде чем приступить к работе, надо очистить поверхность кровли от мусора, пыли, и выровнять ее. Затем уложить пароизоляцию, как описано выше. После этого приклеить утеплительные плиты при помощи холодной мастики либо специального клея. Укладку плит производят с полуперекрытием шва, что позволяет обеспечить однородность покрытия. Допустимо уложить несколько слоев плит вразбежку и проклеить их скотчем. Подобный способ укладки позволит предупредить возникновение мостиков холода.

Далее укладывают гидроизоляцию. Нередко применяют огневой способ клейки гидроизоляционного ковра: на плиты укладывают цементно-песчаную стяжку слоем не менее 3 см. После ее укладки надо подождать, когда бетон наберет необходимую прочность, затем зачистить поверхность от наплывов и грязи. Гидроизоляционный слой приклеивают при помощи кратковременного воздействия огня. Способ клейки очень подробно описан на упаковке материала. В результате воздействия огня утеплитель не теряет своих свойств. После этого укладывают рулонное покрытие крыши и насыпают керамзит либо другой подобный материал.

Классификация теплоизоляции плоских кровель ↑

Грамотное устройство плоской крыши с нужным количеством слоев гидроизоляции, с укладкой утеплителя под кровлю требуемой толщины, устройство парапетов и водостоков обходится недешево, но только тогда она будет функционировать безукоризненно.

Утеплению подлежат определенные категории плоских крыш:

чердачная плоская крыша
чердачная плоская крыша

Чердачные. Имеется два подвида конструкций: чердачное перекрытие с маловесной надстройкой или отдельные конструкции надстройки и перекрытия. Если в первом случае теплоизолируют только перекрытие, то во втором – перекрытие или надстройку.

чердачная плоская крыша
чердачная плоская крыша

Чердачные конструкции можно с легкостью инспектировать, что позволяет своевременно выявлять места будущих протечек. Кровельный пирог можно просушивать простым проветриванием чердака. Особо отметим, что утепление можно выполнять по уже готовой крыше. Строительство чердачной конструкции обходится во внушительную сумму, но длительный эксплуатационный срок и редкая необходимость ремонта плоской крыши полностью ее окупают.

Как утеплить крышу гаража своими руками

При внутренней теплоизоляции кровли советуем обратить внимание на минеральные утеплители. Данная изоляция не поддерживает горение, но требует дополнительной защиты пароизоляционной пленкой

Лучший вариант утепления кровли – это теплоизоляция крыши гаража минеральной ватой еще на этапе возведения постройки, как при самостоятельном утеплении мансарды минватой изнутри.

Как утеплить односкатную крышу гаража

Техноруф – это современный материал, который применяют в качестве верхнего слоя при теплоизоляции односкатных кровель. Материал не горюч, его можно использовать без потери характерстик при температуре от -60 до +400°С. Использование гидроизоляции при укладке минваты Техноруф обязательно. Все марки минеральной ваты Техноруф отличаются высокой плотностью и низкой теплопроводностью.

https://youtube.com/watch?v=rfVVA284DP4

Как утеплить крышу гаража снаружи

Сделать теплоизоляцию крыши гаража с улицы, чтобы она прослужила долгое время достаточно сложно. Поэтому производители каждый год предлагают различные решения данной проблемы. Слой пенополистирольного или минералловатного утеплителя при наружной теплоизоляции находится между кровельным покрытием и жб плитой, но материал следует защитить от механических повреждений и влаги.

При утеплении крыши гаража следует четко соблюдать последовательность укладки материалов. Для начала укладывается гидробарьер, теплоизоляционный слой и паробарьер. Если перекрытие — это железобетонная плита, то теплоизоляционные материалы крепятся прямо к кровле. Минвата отличается пожарной безопасностью и высокой теплосберегающей способностью и звукопоглощением.

Пенополистирол можно закрепить на плоской кровле снаружи или изнутри при помощи дюбелей. Швы между плитами пенопласта или экструзионного пенополистирола следует пропенить. Желательно укладывать плиты пенополистирола в два слоя в шахматном порядке, чтобы второй слой перекрывал швы предыдущего слоя. Таким образом, вы снизите риск возникновения мостиков холода в слое теплоизоляции.

Как утеплить крышу гаража изнутри

При внутренней укладке теплоизоляции следует предварительно обработать деревянные перекрытия антисептиком, а жб плиту мастикой. Монтаж пенополистирола на бетонную плиту кровли производится на монтажную пену с дополнительным креплением на тарельчатые дюбеля. Для односкатной и двускатной кровли из дерева, плитный утеплитель укладывается между стропил, а все швы пропениваются.

Для укладки минваты следует соорудить на потолке каркас. Многие производители выпускают плиты повышенной жесткости, которые легко вставляются враспор между стропилами. Если используются рулоны или плиты минваты с низкой плотностью, то следует укладывать утеплитель на подшив кровли. После укладки минваты, ее следует защитить пароизоляционной мембраной от проникновения влаги.

На видео в конце материала, вы можете подробнее рассмотреть всю технологию проведения работ. Напомним, что при утеплении гаража, следует предусмотреть вентиляцию помещения. Дело в том, что в теплом и влажном помещении машина начнет быстрее ржаветь. Не забудьте также качественно утеплить ворота в гараже, так как через эту конструкцию уходит большая часть тепла в зимний период.

Чем утеплить крышу гаража из кирпича

Стекловолокно обеспечивает низкую теплопроводность, благодаря волокнистой структуре. Изготавливается материал из стекла, которое расплавляют и вытягивают в тонкие нити. Стекловолокно не горит, не разлагается и не гниет. Однако материал не стоит подвергать механическим нагрузкам. При монтаже следует работать в средствах индивидуальной защиты, чтобы частички волокна не попали на слизистую и кожу.

Минвата (базальтовый) утеплитель напоминает стекловолокно по структуре, но отличается исходным материалом (базальтовые горные породы). Минеральный утеплитель более пластичный и упругий материал. При правильном монтаже утеплитель долго прослужит десятки лет. Но при укладке следует защитить минвату пароизоляцией от попадания влаги и финишной отделкой от механических повреждений.

Пенополистирол очень популярен благодаря легкости монтажа и невысокой стоимости. Все полимерные утеплители изготавливаются по одной технологии — пористая структура пенополистирола позволяет удерживать тепло продолжительное время. Техноплекс не впитывает влагу и выдерживает значительные механические нагрузки, но пенополистирол боится прямых солнечных лучей и легко воспламеняется.

Из-за каких предрассудков плоские кровли все еще остаются диковинками

Статья написана при участии специалистов компании ТЕХНОНИКОЛЬ

Традиционно на Руси строили многоуровневые терема с двускатными и фигурными крышами, так  повелось еще с тех пор, что частный дом – обязательно скатная кровля. Тогда как плоская – удел гаражей, бытовок и хозблоков. Непонятно, то ли традиции так сильны, то ли суровые погодные условия в большей части страны тому причина. И хотя в последние годы интерес к плоским эксплуатируемым кровлям значительно возрос, многие из тех, кого они привлекают, не решаются на реализацию из-за массы мифов, образовавшихся вокруг этих конструкций. А что общего эти «сказания» имеют с действительностью – разберемся при участии специалистов компании ТЕХНОНИКОЛЬ.

Технология утепления кровли с наклонной поверхностью вспененным полистиролом

Утепление кровли с наклонной поверхностью ЭППС выполняется внутри либо с наружной стороны. Первый вариант используется для устаревших покрытых и ломаных щипцовых крыш.

Утепление покрытой кровли с наклонной поверхностью снутри

Технология утепления кровли с наклонной поверхностью вспененным полистиролом изнутри крыши учитывает следующие действия:

  • Покрытие всей внутренней части крыши с обрешеткой и стропильными системами материалом для гидроизоляции. Чтобы это сделать применяются рулонные полотна, которые укладываются с нахлестом. Все стыки Запираются герметизирующим скотчем.
  • Фиксируются листы ЭППС. Закрепляются они при помощи состава клея либо гвоздками с большими шапками. Стыки Запираются специализированным клеем-пенкой для вспененного пластика (без уайт-спирита, керосина, ацетона и др.). Теплоизолятор можно ложить одним или 2-мя слоями (зависит от условий климата и назначения крыши). Для любого слоя ЭППС герметизация обязательна.
  • Сверху материала для утепления ложится слой пароизоляции, стыки Запираются скотчем для строительных работ.
  • Предпоследний слой – это облицовка при помощи Двп, многослойной фанеры, зеленого гипсокартона и прочими материалами.
  • Для используемых крыш проходит облицовка. Чтобы это сделать применяются вагонка из дерева и прочие материалы с малой теплопроводностью.

Важно! В процессе тепловой изоляции нужно убрать прямой контакт ЭППС с дымоходной системой. Утепление краев дымоотвода (минимум 20 см) выполняется при помощи негорючих материалов для теплоизоляции

Внешняя тепловая изоляция кровли с наклонной поверхностью пеноплексом

Технология наружной изоляции кровли с наклонной поверхностью несколько выделяется. До того, как начать теплоизолировать, ставится опора. Выполняется это при помощи брусьев или планок для фиксирования начального ряда. При этом высота J-профиля должна быть ровна толщине материала для утепления. Опора устанавливается параллельно карнизу крыши по всей длине ската и находится рядом с тепловым контуром. Она предохраняет смещение плит.

Если идет речь о тепловой изоляции кровли строения из дерева, то в настиле в местах стыковки стен с кровлей выпиливаются пазы, которые заполняются мягким теплоизолятором (можно применять волокно полиэфира или остальной подобный материал). Выполняется это чтобы исключить щелей, которые появляются вследствии сезонных деформирований дерева.

Второй этап предполагает кладка плит ЭППС. Начинать необходимо от опорного элемента в направлении со свесов к коньку. В местах конструктивных соединений для точной стыковки теплоизолятор обрезается под необходимым углом. На всех местах стыковок плит наносится специализированный клеевой состав. Для хорошей надежности проходит крепление при помощи тарельчатых дюбелей. При эксплуатации 2-ух слоев искусственного латекса плиты устанавливаются со сдвигом стыков.

ЭППС горючий материал, крепкий нагрев для него критичен

Благодаря этому важно между покрытием для крыши (тем более, когда применяется металлическая черепица) и теплоизолятором давать вентилируемый контур. Для этого после работ по укладке плит сверху параллельно стропильным системам устанавливается каркасная рама

Каркасная рама над теплоизолятором для оснащения вентилируемого контура

Выполняется это при помощи планок толщиной не меньше 30 мм. В результате выходит просвет, достаточный для проветривания подкровельного пространства и исключения перегрева утепления. Чтобы не было трещины при монтаже на рейках заранее высверливаются отверстия шагом 50 см.

Дальше проходит защита от негативного воздействия влаги, материал подбирается с учетом типа заключительного покрытия кровли. На слой гидроизоляции устанавливается контробрешетка, а над ним – завершальное покрытие.

Пароизоляционные материалы

Сегодня на строительном рынке можно найти массу подкровельных материалов. В большинстве своем это пленки на основе полиэтилена. Они бывают гидроизоляционными, пароизоляционными и антиоксидантными. Последние особенны тем, что с внутренней стороны покрыты адсорбирующим ворсистым тканевым слоем, который активно собирает конденсат, не давая ему попасть на следующий слой кровельного пирога.

Раньше основным материалом для пароизоляции кровли был пергамин. Сегодня его используют только чересчур экономные строители, но если посмотреть на эксплуатационные характеристики пергамина и сравнить их с качествами современных материалов, то выгодность последних будет очевидна.

В зависимости от физико-технических параметров можно выделить три вида пароизоляционных пленок:

  1. Полиэтиленовые – используют не только для паро-, но также для гидроизоляции. Различают перфорированную и неперфорированную пленку. В любом случае при монтаже ее рекомендуется армировать легкой сеткой или тканью. Перфорированные пленки в основном служат для обеспечения гидроизоляции, неперфорированные – пароизоляции. Казалось бы, странно, ведь «дырявая» поверхность пропускает воду, но отверстия в пленке так малы, что вода просто не успевает просочиться сквозь них. Они служат для лучшей вентиляции кровельного пирога. Также существую фольгированные полиэтиленовые пленки, одна сторона которых способна отражать тепло, идущее снизу (из дома). Поэтому укладывать такой материал следует зеркальной стороной вниз.
    Полиэтиленовая пароизоляция поставляется в рулонах. В процессе монтажа отрезы материала склеивают между собой специальными уплотнителями и соединительными клейкими лентами. Таким образом, получается плотный монолитный слой.
  2. Полипропиленовые – отличаются более высокой прочностью по сравнению с полиэтиленовыми пленками. Используются в основном для прокладки гидроизоляционного слоя, но могут служить и пароизоляцией. С одной стороны имеют антиоксидантное покрытие из вискозно-целлюлозной ткани.
  3. Диффузная – материал, который появился всего несколько лет назад. Представляет собой хорошо вентилируемую мембрану, которая обладает повышенной паропроницаемостью, но при этом не пропускает влагу. Основное достоинство такой «дышащей» пароизоляции в том, что она не нуждается в обустройстве вентиляционного зазора в подкровельном пространстве. Таким образом, вы экономите пространство и время.
    Работает диффузная пароизоляционная пленка очень просто – когда пар проходит сквозь нее, то оседает на шершавом слое, впитывается в него и равномерно высыхает, оставляя утеплитель сухим и невредимым. Различают одно- и двухсторонние пленки. Односторонние можно укладывать только определенным образом на утеплитель, двусторонние – как угодно.

Все пленочные материалы, используемые для пароизоляции, должны обладать хорошей эластичностью, быть прочными на разрыв и максимально удобными в работе

Крайне важно, чтобы пароизоляционная пленка не рвалась во время фиксации, а обхватывал крепежный элемент. Даже при случайном механическом повреждении крыши, например, из-за упавшей во время урагана ветки дерева, пароизоляция должна сохранять целостность, минимизировав потери. В идеале толщина пароизоляции кровли должна быть такой, чтобы материал выдерживать нагрузку тепло- и гидроизоляции, если обрешетка и стропила не выдержат

В идеале толщина пароизоляции кровли должна быть такой, чтобы материал выдерживать нагрузку тепло- и гидроизоляции, если обрешетка и стропила не выдержат.

Пароизоляция изоспаном

Одним из самых популярных материалов на отечественном рынке является пароизоляция кровли изоспан. Она относительно недорогая, отличается безупречными эксплуатационными характеристиками, долговечностью и простотой монтажа. Изоспан можно использовать для гидроизоляции и в качестве барьера для пара одновременно.

Производитель предлагает несколько различных модификаций Изоспана, каждая из которых предназначена для определенной цели, однако есть и универсальные пленки

Поэтому очень важно уточнить характеристики выбранного материала перед приобретением, чтобы случайно не купить неверную вариацию Изоспана

Изоспан В широко используется среди профессиональных строителей и хозяев-самоучек. Его можно сочетать с любым видом кровельного перекрытия. Помимо защиты утеплителя от влаги он не позволяет микроволокнам из пирога осыпаться внутрь помещения, как это часто бывает с другими материалами.

Используемые материалы и их монтаж

Для решения вопроса, какую пароизоляцию выбрать для кровли промышленностью выпускаются следующие материалы:

  1. Паронепроницаемые плёнки. Используются для всех типов крыш и кровельных покрытий. Укладываются непосредственно на утеплитель с перехлёстом на 10 см, для герметизации швы заклеиваются скотчем. Обшивка устраивается с сохранением вентзазора около 5 см. Закрепление на стропилах рекомендуется выполнять тонкими рейками. Популярны: российский “Изоспан”, немецкая “Дельта” и “Тайвек” (производитель Люксембург). Последний самый дорогой, но более качественный и долговечный.
  2. Плёнки из антиоксидантных материалов. Внутренняя сторона, обращённая внутри чердака, состоит из ворсистых тканей, на которых конденсат собирается и затем испаряется без проникновения в утеплитель. Укладка аналогична паронепроницаемым. Наиболее часто используется плёнка SVITAPFOL AC.
  3. Диффузные мембраны. Выпускаются одно- и двухсторонними. Первые проводят пары только в одном направлении, поэтому укладываются определённой стороной. По количеству слоёв различают одно- и многослойные. В многослойных происходит накапливание конденсата с постепенной его отдачей. Мембраны имеют небольшую толщину, прочны и долговечны, но стоят дорого. Укладываются вплотную к теплоизоляторам и не требуют устройства зазора.

Монтаж пароизоляции кровли с мембранами — эффективный современный метод.

Герметизации швов выполняется потоком горячего воздуха. На плоских кровлях с бетонным основанием хороши битумные мембраны, наплавляемые на бетон. Вся поверхность полностью обволакивается битумом, создавая совершенно непроницаемое покрытие, включая и элементы креплений. Высоким качеством отличаются пароизоляционные материалы фирм ТехноНИКОЛЬ, Бикроэласт, Линокром. Единственный минус битумных материалов — значительный вес.

Ламинированные мембраны, состоящие из армированных плёнок, ламинированных с обеих сторон и экрана из фольги (пищевой алюминий) закрепляются прямо на термоизоляторы со стороны помещений с обязательным вентиляционным зазором.

Характеристики пароизоляционных и кровельных материалов должны совпадать по качеству и долговечности, потому что необходимость замены пароизоляционного слоя приведёт к переделке всего кровельного пирога.

Устройство пароизоляции кровли чрезвычайно важно для долговечности всего здания и условий комфортного проживания в нём. Неправильно выполненная пароизоляция или её отсутствие приводит к увлажнению элементов стропильной системы с появлением грибка и плесени, утрате теплоизолятором тепловых свойств (при увеличении влажности утеплителя на 5%, ухудшение его характеристик происходит в 2 раза)

ВЫВОДЫ:

  • Необходимость утепления обусловлена максимальными теплопотерями через кровельную конструкцию.
  • Коренным отличием инверсионной конструкции от классической является расположение слоя утеплительного материала над гидроизоляцией.
  • К утеплительному материалу предъявляются особо строгие требования с точки зрения их физико-механических характеристик.
  • При устройстве эксплуатируемых кровель поверх слоя утеплителя требуется укладка бетонной стяжки.
  • Утепление плоской кровли можно осуществлять посредством укладки одного или двух слоев.
  • Укладываемый на основание слой пароизоляции должен обладать отличными пароудерживающими качествами, чтобы препятствовать увлажнению утеплителя.
  • При устройстве слоя теплоизоляции используются разные материалы, отличающиеся по физико-механическим качествам и способу укладки.
  • Для утепления классической кровли применяют керамзит, минеральную вату, жесткие плиты на основе базальтового волокна.
  • При утеплении инверсионных крыш используются вспененное стекло или экструзионный пенополистирол.
  • При выборе любого материала необходимым условием является его прочное крепление к основанию.
  • Крепление осуществляется приклеиванием на битум или механическим способом с использованием особых телескопических дюбелей.
