Всё о видах мансардных крыш и различиях стропильных систем

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

  • мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
  • двухуровневые стропила – висячие и наслонные;
  • стойки вертикальные – подпорки для установки затяжек;
  • затяжка – опора для висячих стропил и бабки;
  • подкосы – подпорки для стропильных ног;
  • бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
  • стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

  1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
  2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
  3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.

Проект крыши и ее монтаж

Прежде, чем заняться строительством дома и крыши необходимо разработать проект, продумать в нем все детали и уделить особое внимание каждой мелочи. На этапе формирования проекта нужно выбрать тип крыши, решить вопросы по дизайну, а также выбрать материал, что будет использоваться для строительства крыши, ее кровли

Конечный результат должен удачно сочетаться, гармонировать, создавая единую картину, устраивающую как внешне, так и функционально. При выборе материалов нужно ориентироваться не только на их внешние данные, но и на функциональные возможности, особенно монтажа. Кровельный материал должен быть не только привлекательным, но и надежным, ведь в этом доме нужно жить.

Проводить работы можно самостоятельно, однако можно привлечь профессионалов, гарантирующих качество работы и надежность конструкции

Это будет стоять дороже, но и результат наверняка будет хорошим, что очень важно при строительстве дома.

Процесс монтажа

Для того, чтобы мансардную крышу, необходимо придерживаться определенной последовательности действий:

  1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см
    . Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
  2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки
    . Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают
    слой, который необходим для удержания влаги и не разрушала элементы конструкции
    . Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
  3. Далее устанавливают стропила
    , выбрав для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают фронтонные стропила
    , после чего натягивают уровень и начинают монтировать остальные элементы.
  5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции
    , соединяя стропила между собой в верхней их части.
  6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса
    . В ином случае оборудование подобным элементом систему стропил – не обязательно.
  7. После того, как установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку
    .
  8. Последним этапом в строительстве кровли является укладка кровельного покрытия
    .

Монтаж обрешетки

Установка стропил

Установка мауэрлата

Открытые элементы в интерьере мансарды

Что интересно, в конструкции современных мансардных крыш бывают и открытые элементы: балки, части внутренних стропил и подобные им элементы. Все это эффектно вписывается в выбранный стиль интерьера, да и для строительства не нужно переживать, как бы что не осталось на виду после отделки.

Что за интерьер? Во-первых, речь идет о таком стиле, как французский прованс. В нем приветствуются голые балки из дерева с сочетанием нежно-белого цвета потолка и стен, натуральные ткани в мелкий цветочек и такая же экологичная деревянная мебель темных тонов. Нынче в моде! А повредить этому стилю не способна даже огромная балка посередине мансарды. Ведь, как вы помните, именно французский архитектор придумал использовать подкровельное пространство как жилое, а потому подобные конструктивные мелочи довольно гармонично сочетаются с прованским стилем, а иногда еще и выступают главными стилевыми акцентами.

Второй не менее популярный стиль – хай-тек. Вот здесь напоказ можно и нужно смело выставлять любые элементы стропильной системы, сделанной из металла. Главное, чтобы только сам металл был блестящим и качественным, с таким же креплением. Дополнительно оставляйте на виду трубы вентиляционной системы и любые другие инженерные элементы, если они выглядят достаточно эстетично. Ведь этот стиль интерьера – технический. Кому такое нравится? Нынешним тинейджерам, программистам и любым молодым людям, которых уже воротит от приторной классики в интерьерах или приевшегося грубоватого минимализма.

Вот такой небольшой экскурс в мир современного дизайна. Не удивляйтесь, но у такой привычной нам мансарды именно такая история – изначально в таких помещениях жили творческие люди и богема. И частично эта традиция сохранена и до сегодняшнего дня. А потому, если вы конструируете дом с мансардной крышей, и беспокоитесь о наличии дополнительных опор, балок или стоек – конечно смело оставьте, речь ведь идет не о гостиной.

А вот то, о чем нередко вообще забывают при проектировании мансардной крыши. Это лестница! Как бы смешно это не звучало, но бывает и так, что уже в процессе строительства приходится проделывать двойную работу. Не упустите этот момент!

Популярность мансардной крыше (и жилому помещению чердачного типа под ней) принес француз Франсуа Мансар. В 17 столетии он стал декорировать и использовать чердачное помещение для жилых целей, снабдив подкровельное пространство окнами и превратив его в недорогое жилье. С тех пор по имени этого архитектора пространство под крутой крышей именуют мансардой. В Париже стало модно держать жилую мансарду, которая продолжала считаться чердаком и налогом не облагалась.

Мансарды могут иметь самую разную форму: треугольную или , быть асимметричными, идти по всей ширине здания или только по одной стороне. Иногда мансардный этаж может выходить за границы стен самого здания, в этом случае используют дополнительные опоры – колонны или стенки. Разнообразные конструкции мансард позволяют оживить облик домов.

Главным признаком мансардной крыши служит деление ската на две части, когда верхняя остается пологой, а нижняя, образующая стены, делается более крутой. Если использовать разные углы ската и поднять один из них, можно значительно увеличить полезную площадь мансарды. Ломаная крыша с наклонной стропильной системой считается самым распространенным вариантом мансардной крыши.

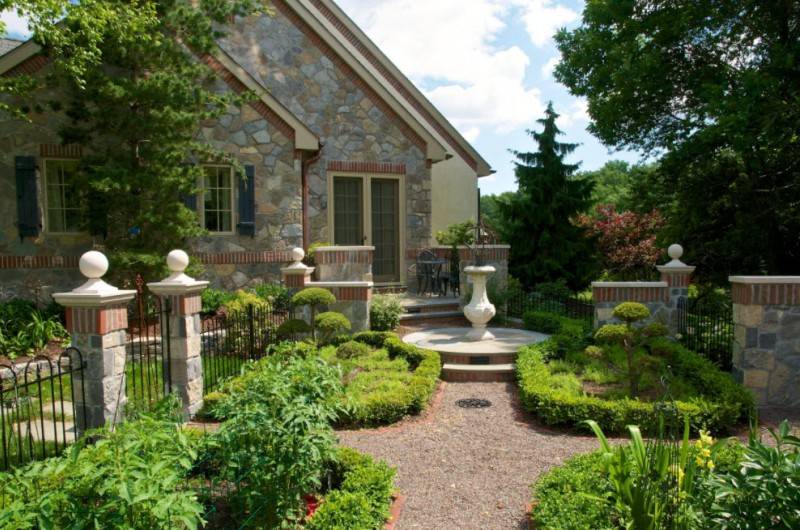

Дома в викторианском стиле с мансардой

Англия — еще одна европейская страна помимо Франции, в которой строительство домов с мансардами приобрело небывалый размах. При кажущейся чопорности английские коттеджи очень уютно выглядят, и в большей мере такой эффект достигается благодаря красивому дизайну мансардных крыш с окнами.

Характерная черта домов с мансардой викторианского стиля — асимметричная и немного изогнутая линия кровли на фронтоне, а также большие слуховые окна.

Фото: houzbuzz.com

Нередко англичане обустраивают выход с мансарды на балкон, который задействует подкровельное пространство крыши террасы.

Милый колорит провинциальным английским домам придает цветовая гамма отделки фасада и деревянные ставни контрастного цвета на мансардных окнах.

Фото: houzbuzz.com

Фото: houzz.ru

Фото: houzbuzz.com

Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов. Необычность такой архитектуры усиливается за счет синего цвета фасадной отделки в сочетании с серым кровельным покрытием.

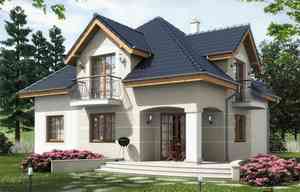

Современная интерпретация викторианской архитектуры — дом с вальмовой крышей и мансардой с небольшими балконами.

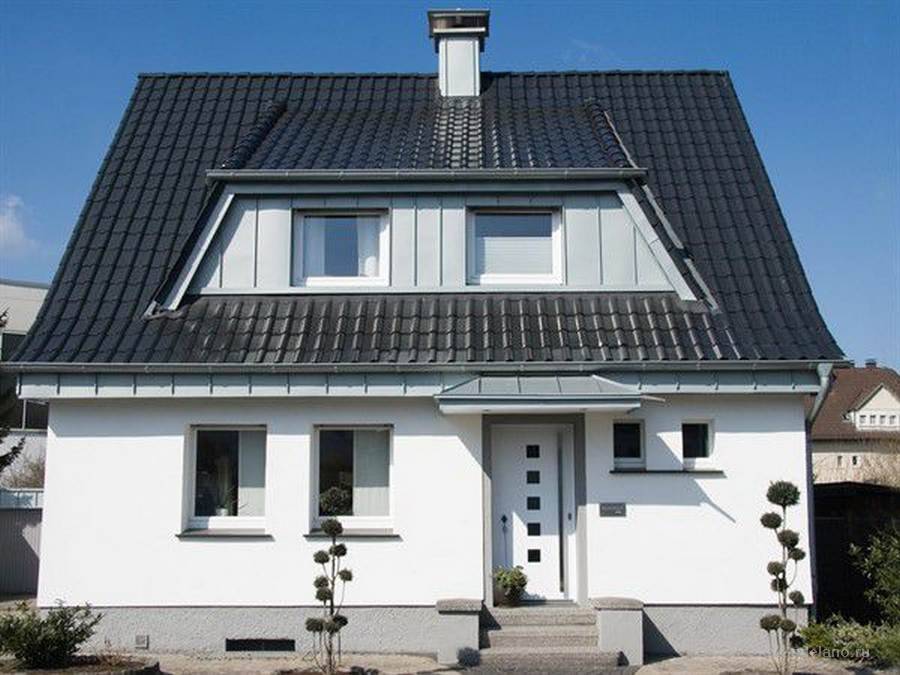

Мансардная (ломаная) кровля

Мансардная крыша — это вид конструкции, при которой скаты имеют преломление с изменением угла уклона ската.

Мансардная ломаная кровля может иметь от двух до четырех скатов.

Стропильная система ломаной конструкции бывает наслонная и висячая.

Схематическое строение мансарды может быть в виде:

  • Квадрата;
  • прямоугольника;
  • комбинированной фигуры, сочетающей треугольник и квадрат.

Самый распространенный вид ломаной конструкции — двускатная кровля.

Варианты проектирования

При составлении проекта следует руководствоваться требованиями, которые предусмотрены при монтаже:

  • Следует проектировать высоту кровли не менее 2,2 м;
  • выбирать материалы, меньшие по массе;
  • учитывать подкосы и затяжки из-за длины стропил.

Ломаная крыша предусматривает обустройство мансарды, поэтому целесообразно использовать качественные материалы для утепления и обеспечения кровли воздухообменом.

Угол наклона

В расчетах угла уклона необходимо отталкиваться от высоты мансарды.

Далее следует учесть:

  • Влияние атмосферных воздействий;
  • вид кровельного покрытия.

Оптимальным вариантом для ломаной кровли с мансардой является проект, в котором верхние скаты расположены под углом в 30°, а нижние — под углом в 60°.

Стропильная система

В мансардных конструкциях каркас оснащен элементами:

  • Мауэрлатом;
  • балками;
  • каркасными стойками;
  • прогонами. Эти и другие элементы создают прочную основу для обустройства мансарды.

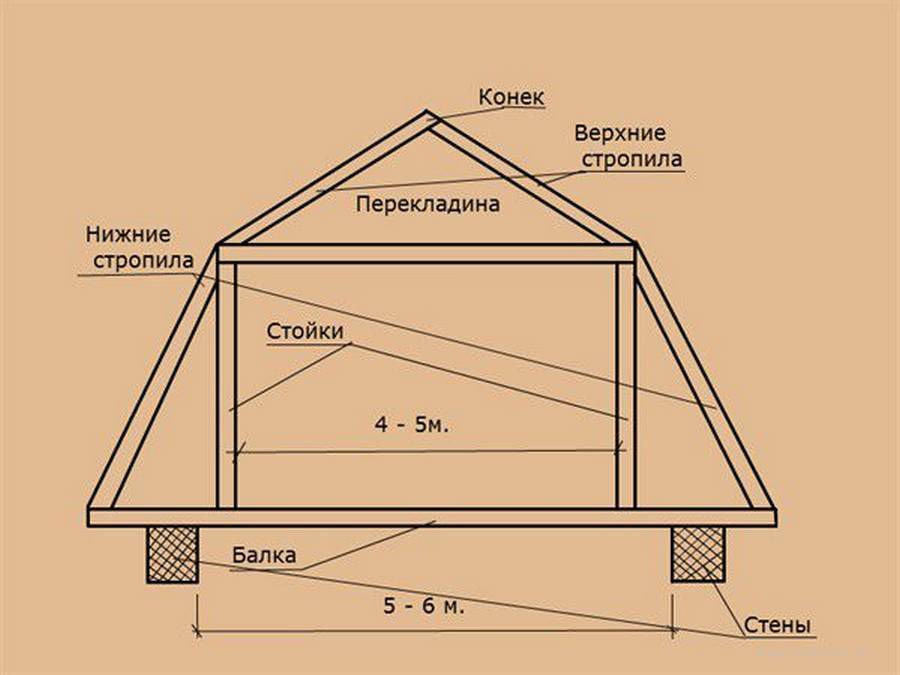

Стропильная система мансардной крыши

Монтаж

При монтаже стропильной основы начала изготавливается одна часть каркаса, начиная со стоек и наслонных стропил, а затем, подобно ей, все остальные.

После монтажа всех элементов они скрепляются прогонами.

Далее выполняются работы по обустройству теплой крыши.

Преимущества и недостатки

Главным достоинством ломаной кровли является обустройство дополнительного помещения.

Среди недостатков ломаной крыши является ее стоимость, так как при этом расходуется много материалов для утепления, обустройство специальных окон — удовольствие не из дешевых.

Но затраты при обустройстве мансарды не смогут превысить строительство дополнительной пристройки или увеличения площади дома.

Мансардная крыша

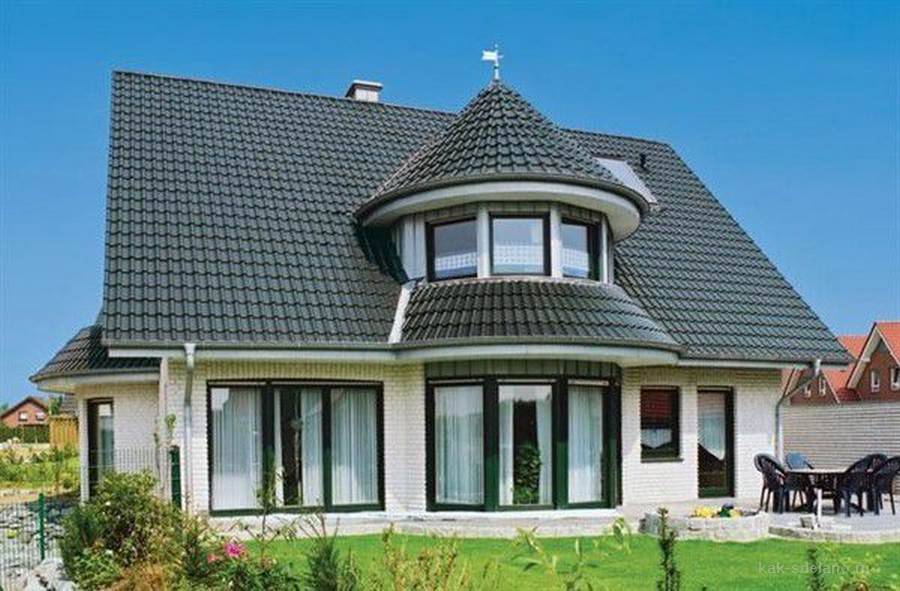

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

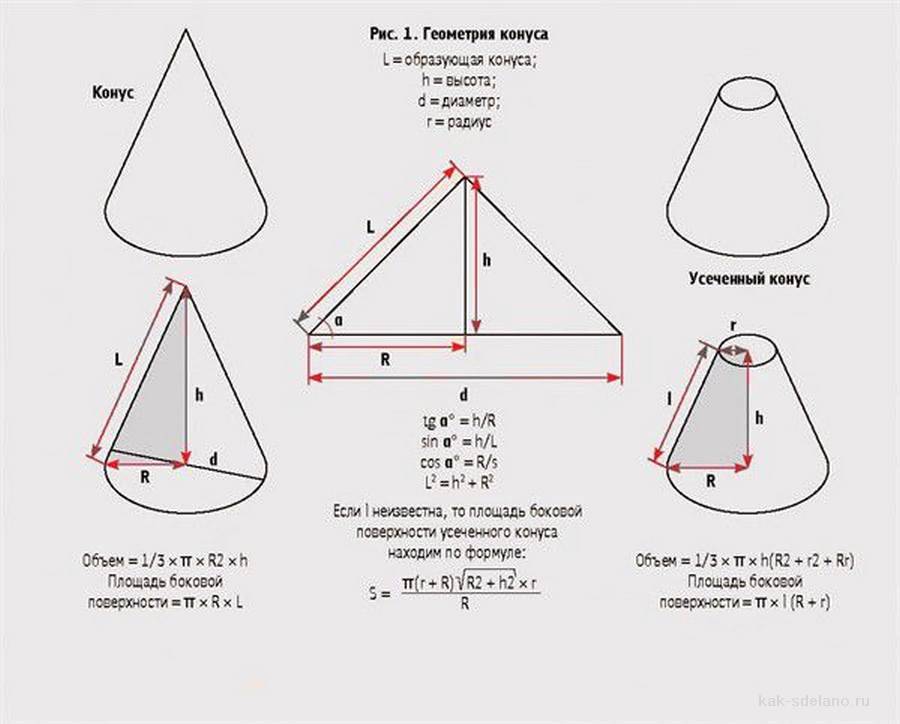

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

Коническая крыша

Разновидности крыш для частного дома по уклону

Немаловажным критерием при возведении крыши являются показатели уклона относительно горизонтального уровня. Крыша может быть мало-уклонной или пологой, среднего уровня наклонности, а также крутой, выполненной на основе сильно-уклонных скатов. Следует помнить, что разные виды кровельных материалов предполагают выполнение разного скатного уклона.

Шиферное покрытие

Монтирование асбестоцементных волнистых листов используется исключительно при кровельном уклоне в пределах 13-60°. Меньшие значения вызывает просачивание воды и снежной массы, что вызывает значительное сокращение эксплуатационного срока.

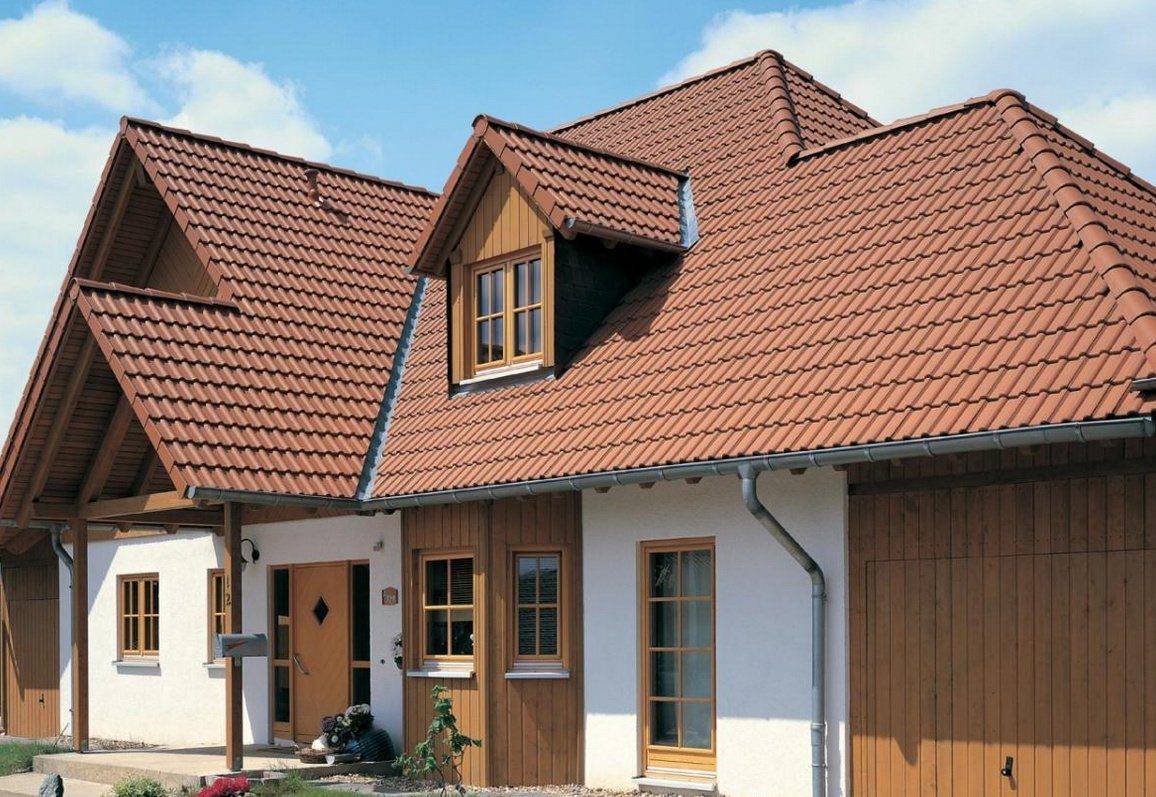

Керамическое черепичное покрытие

Требует оптимального уклона в пределах 30-60°. Если укладка такого черепичного покрытия осуществляется на крышах с уклоном меньше 25°, то потребуется произвести улучшение вентиляционной системы и гидроизоляции.

Керамическое черепичное покрытие

Металлочерепичное покрытие

Очень популярный и широко распространенный в загородном строительстве вариант кровельного материала не имеет нормированного максимального угла наклона, а минимальные показатели кровельного уклона составляют всего 15°.

Покрытие на основе профилированного настила

Такой вариант применяется преимущественно при обустройстве крыши на всевозможных хозяйственных постройках. Обустраивать покрытие такого типа необходимо при наличии минимального уклона в 10°.

Битумное черепичное покрытие

Один из наиболее удобных в работе и эксплуатации кровельных материалов применяется на конструкциях с уровнем уклона не менее 12°. Максимальные показатели угла наклона не лимитируются. Материал прекрасно подходит для сложных конструкций с любой кривизной.

Битумное черепичное покрытие

Битумное шиферное покрытие

Кровельный волнистый листовой материал применяется при обустройстве конструкций с углом уклона не менее 5°. Максимальное ограничение для подобного материала отсутствует, но при этом в обязательном порядке должен учитываться шаг устанавливаемого обрешеточного каркасного основания.

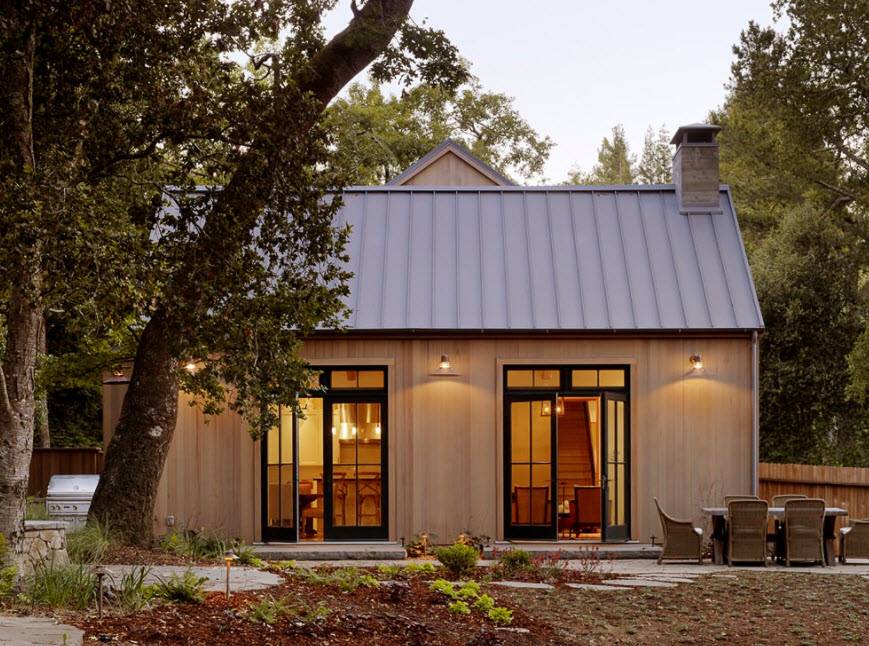

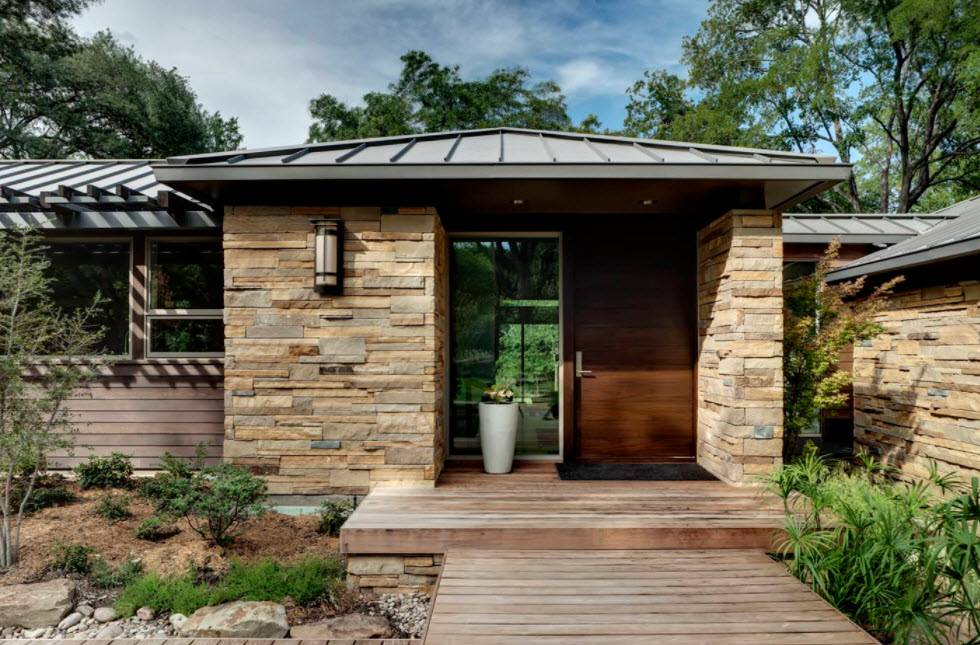

Фальцевое покрытие

Достаточно дорогой, но максимально долговечный и привлекательный внешне кровельный материал должен укладываться при показателях уклона не менее 20°. Максимальные ограничения при этом отсутствуют полностью.

Основные виды крыш

Основное деление крыш на виды производится в зависимости от внешнего вида, причем отличить один тип крыши от другого сможет даже невооруженный глаз непрофессионала.

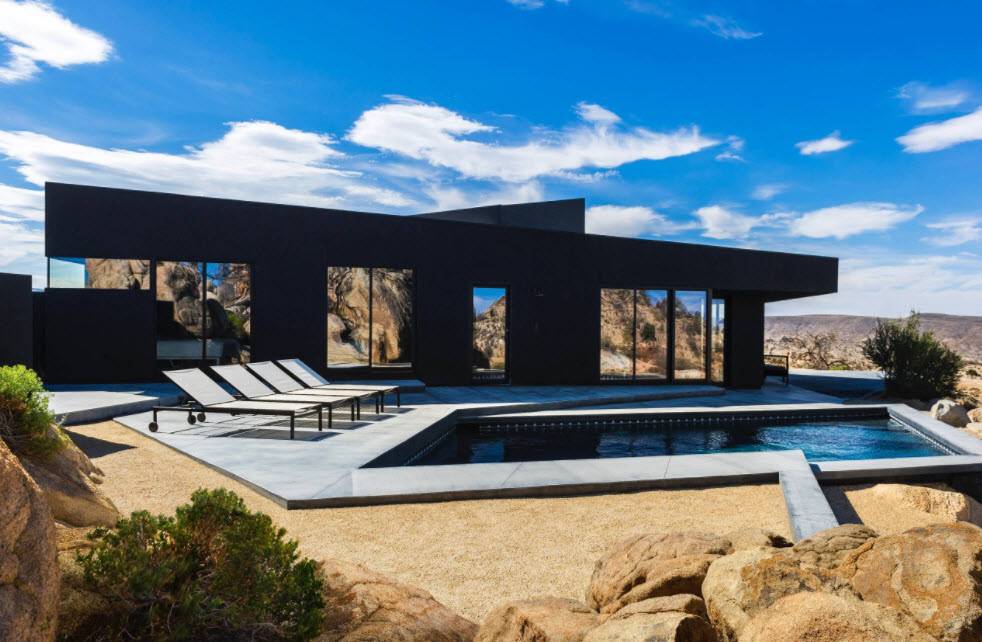

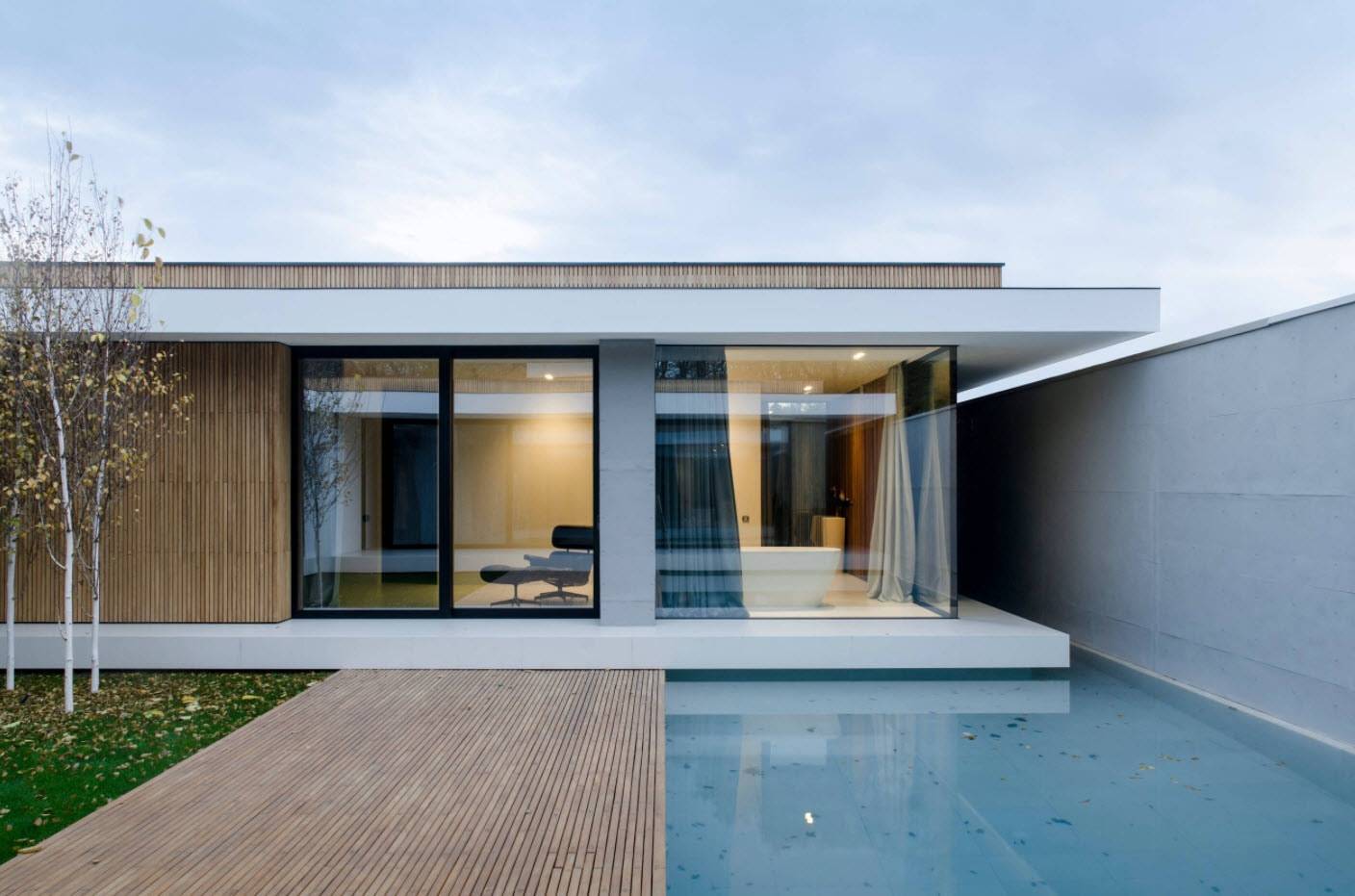

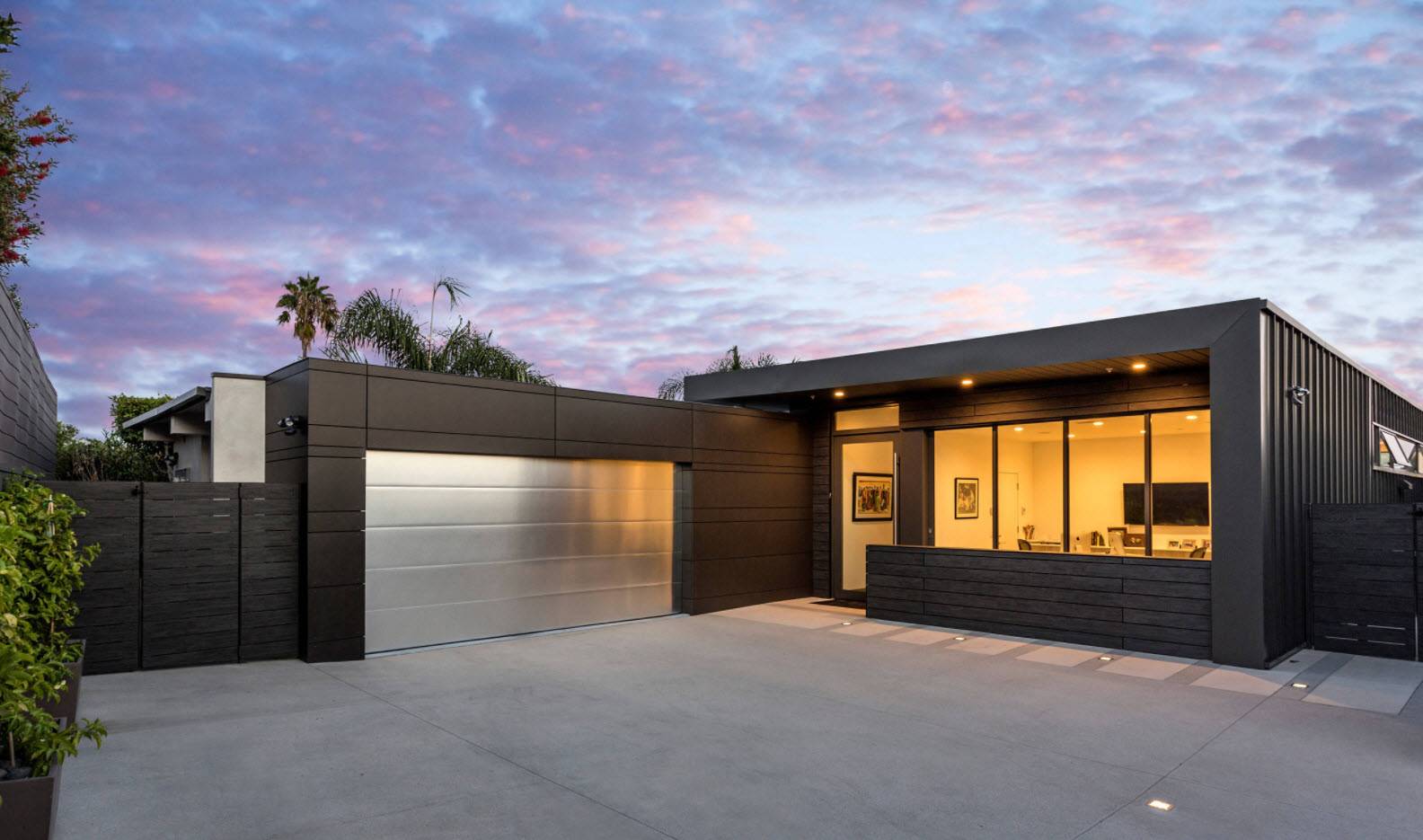

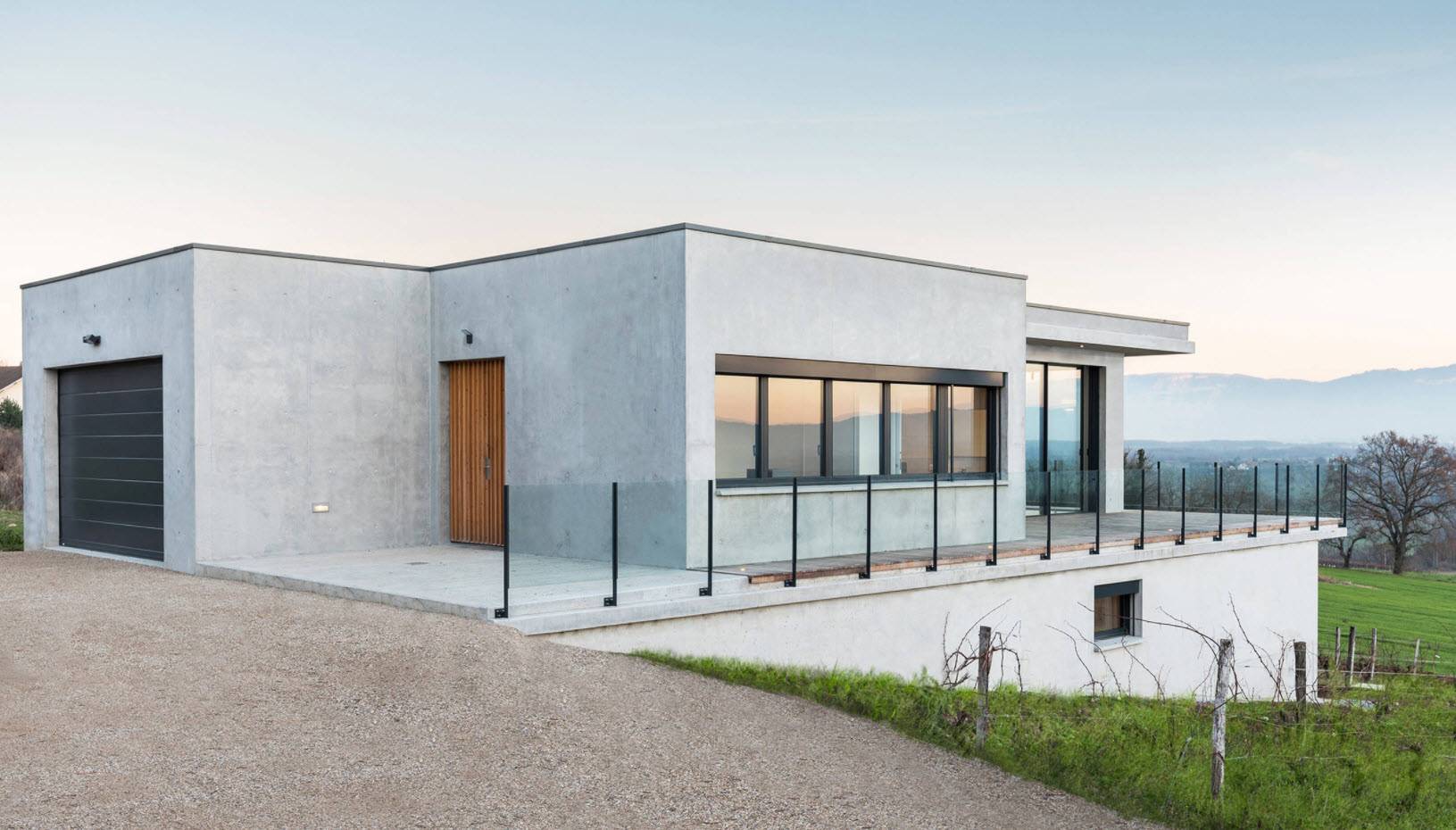

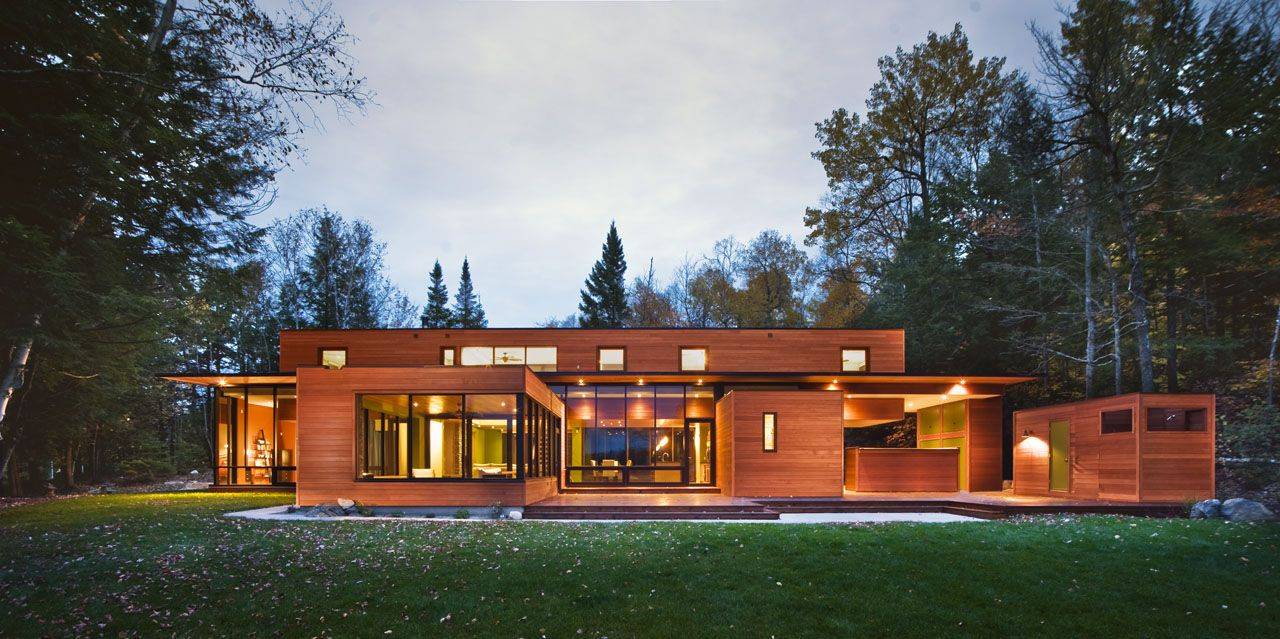

Плоская

Современные модные тенденции сделали плоскую кровлю популярным трендом частного строительства. Крыши такого типа мягкие, имеют уклон до 3°. Они могут стать достойным вариантом по многим причинам:

  • Благодаря минимальной площади достигается существенная экономия на материалах, строительно-монтажных работах и сроках строительства. То же самое можно сказать о последующем обслуживании и ремонте.
  • Такая кровля является дополнительной многофункциональной площадью. Здесь можно установить антенну, систему кондиционирования или солнечные батареи. Крыша дает возможность обустроить спортивную площадку, место для комфортного отдыха и загара, разбить цветник.

Главный недостаток – малый угол ската. В районах со снежными зимами на такой кровле может накапливаться большая снежная масса, достаточная, чтобы повредить конструкцию. При потеплении велика вероятность протечек, но это преимущественно особенность строений, при возведении которых была нарушена технология строительства.

На плоской крыше можно разместить зону отдыхаИсточник krovlyaikrysha.ru

Скатная

Скатная кровля – с наклонными поверхностями, позволяющими крыше самоочищаться естественным образом. Наклон скатов характеризуется углом к линии горизонта; он может варьироваться от 5° до 70°.

Существуют различные скатные крыши домов, разновидности объединяются в группы в соответствии с формой и количеством скатов:

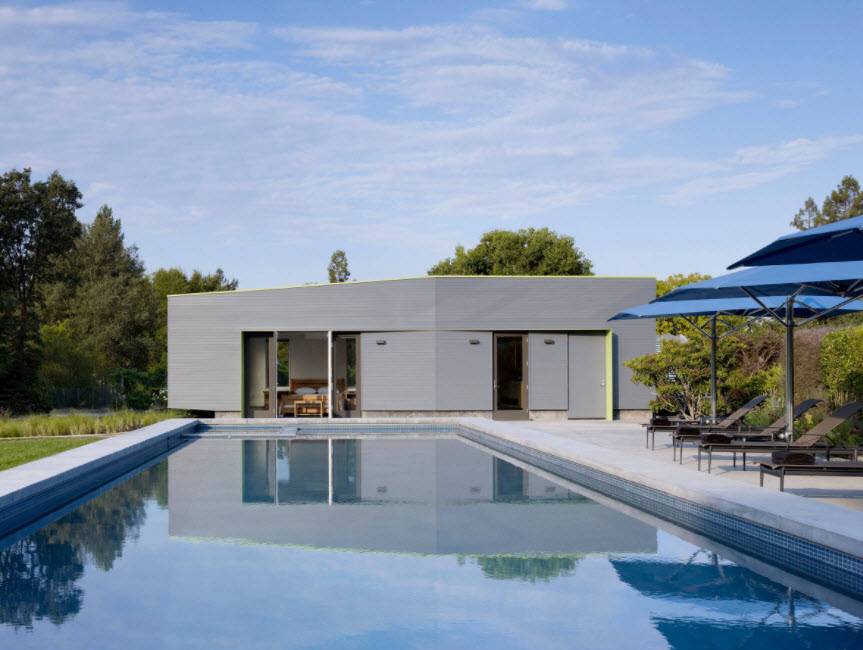

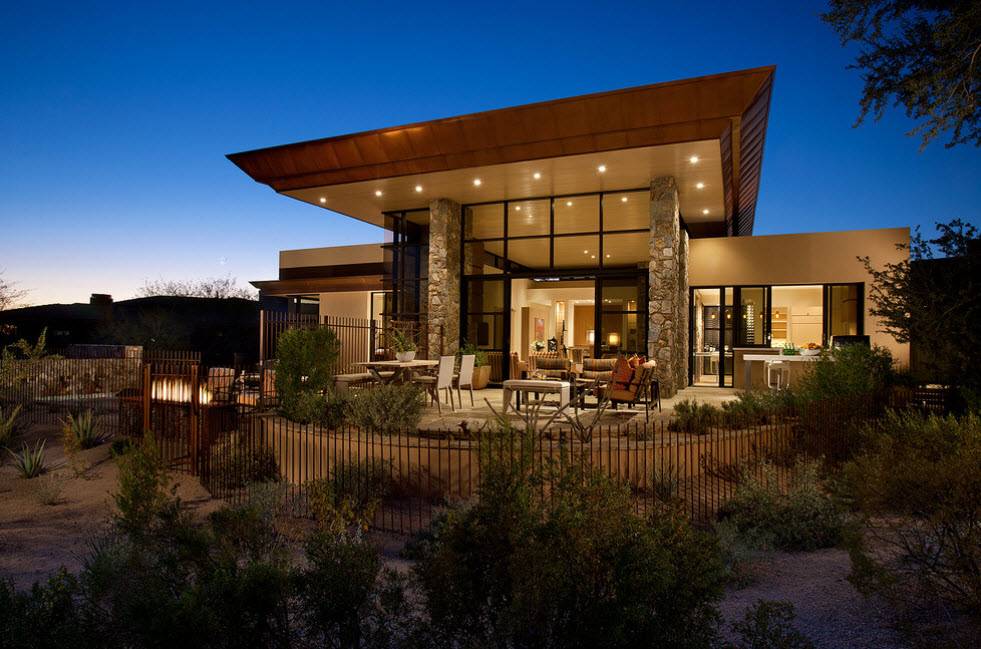

  • Односкатные. Такие конструкции упираются на разные по высоте стены. Простой, дешевый и долговечный вариант.

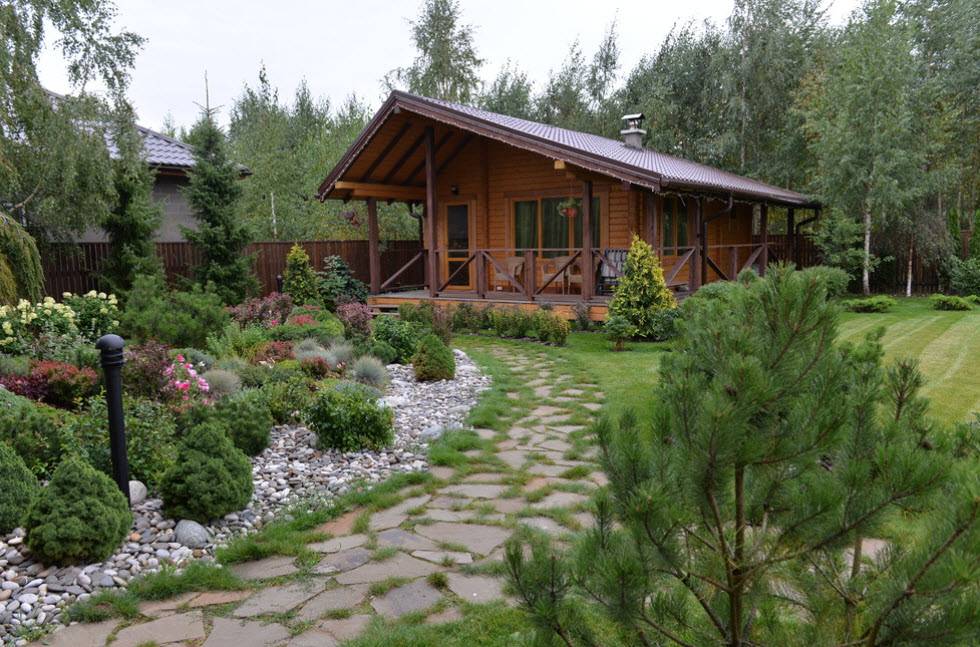

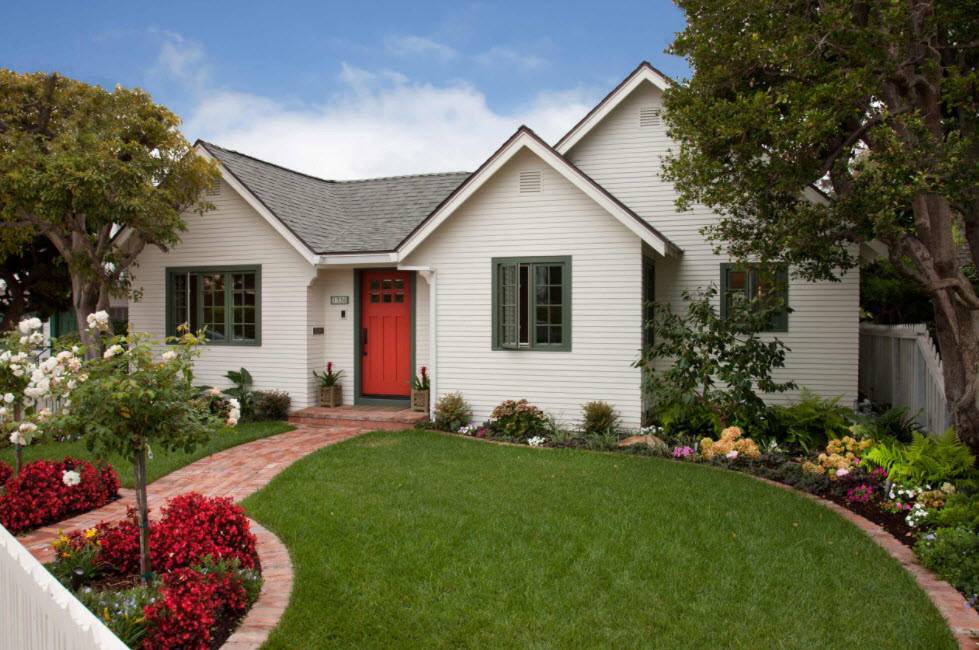

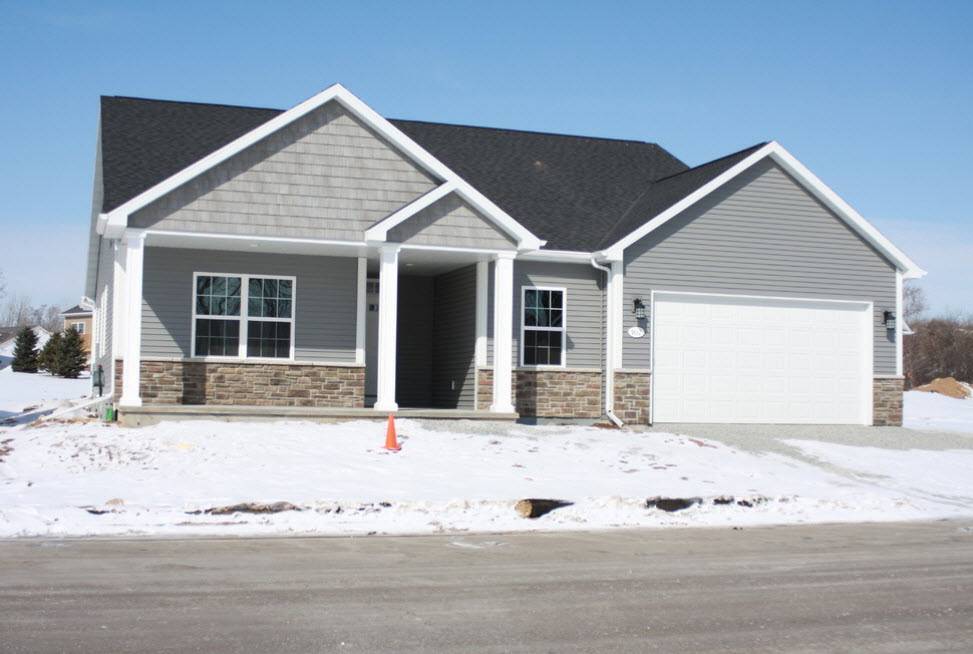

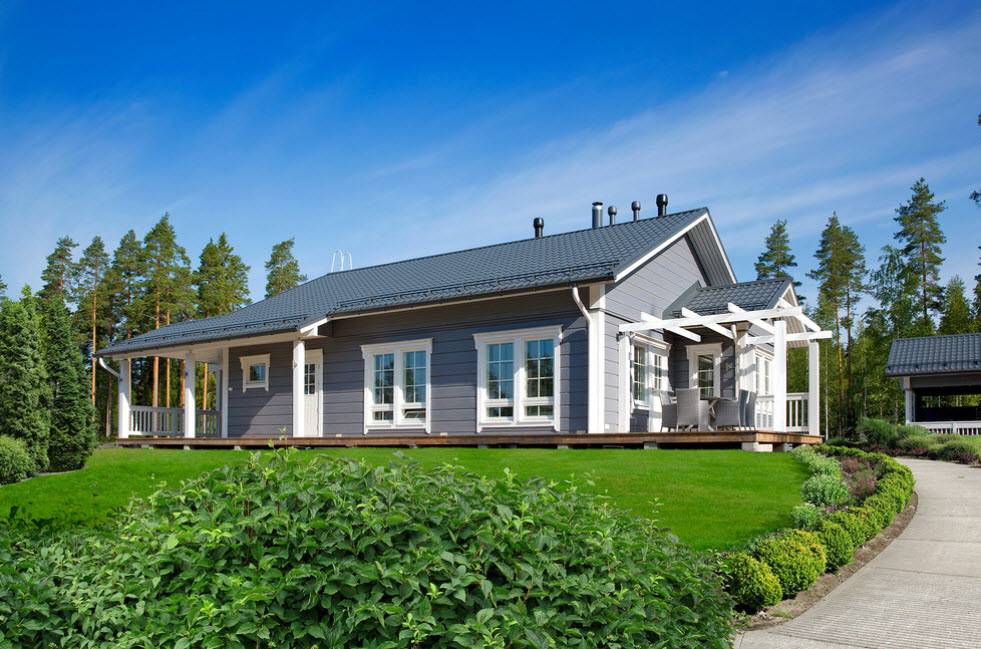

  • Двускатные. Позволяют обустроить чердак или мансарду, хорошо отводят осадки. Практичный и распространенный вариант.

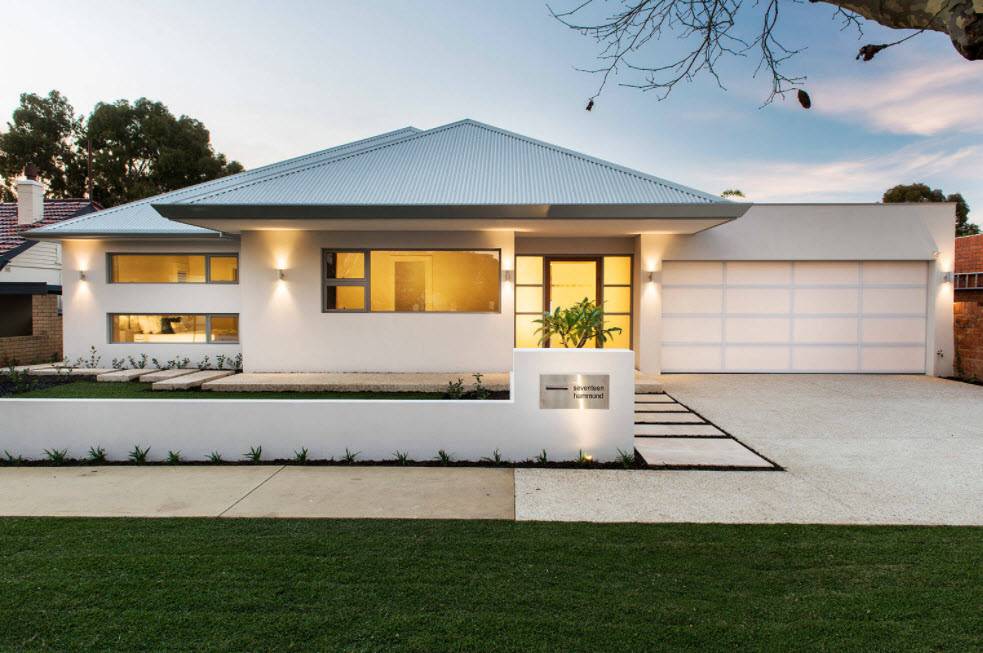

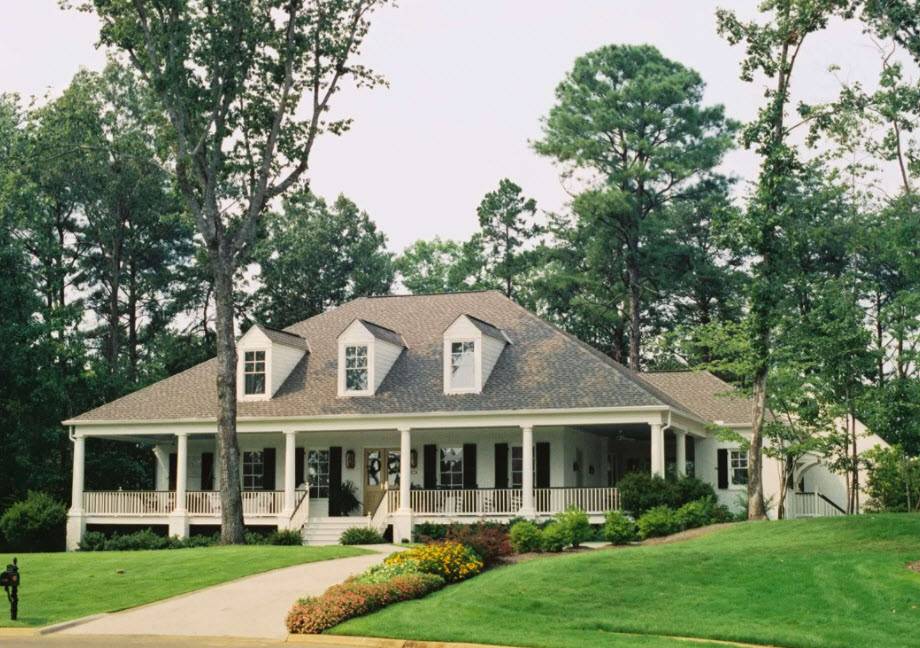

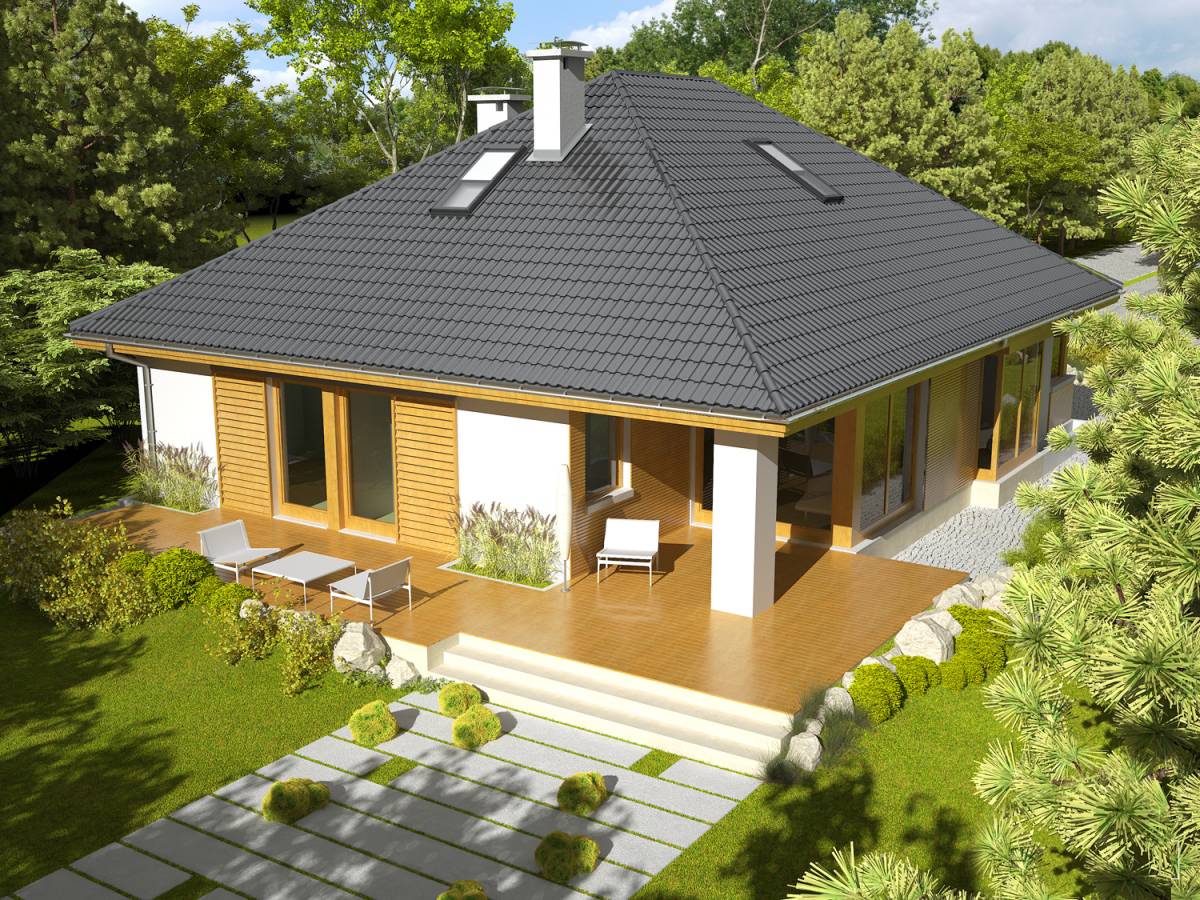

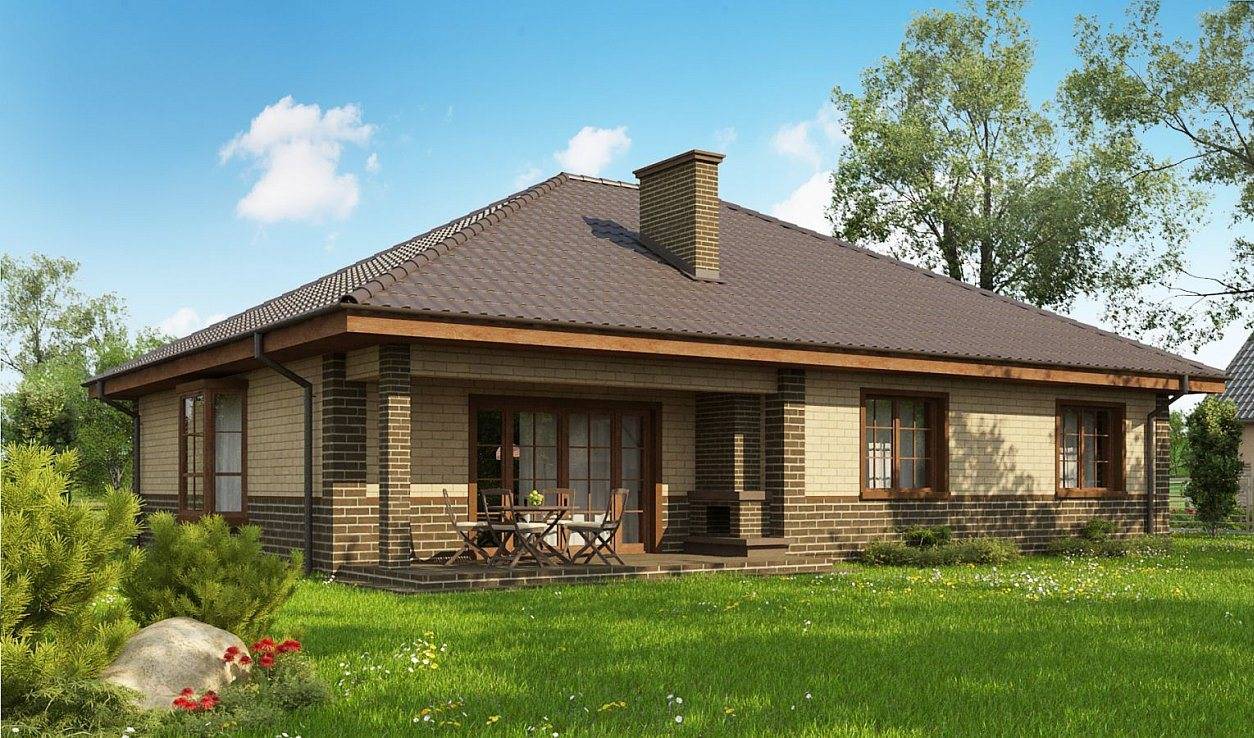

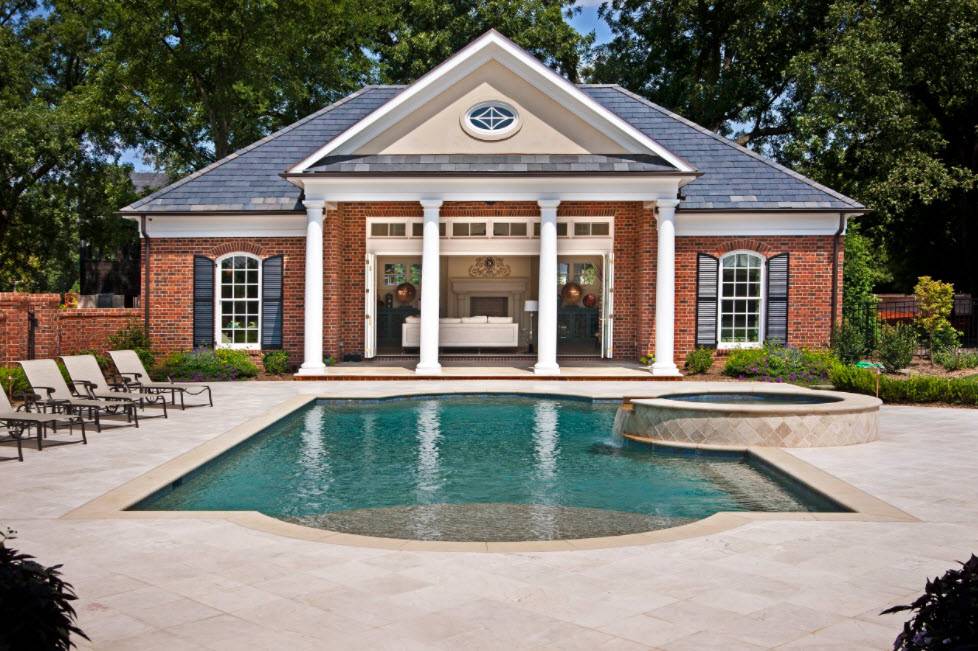

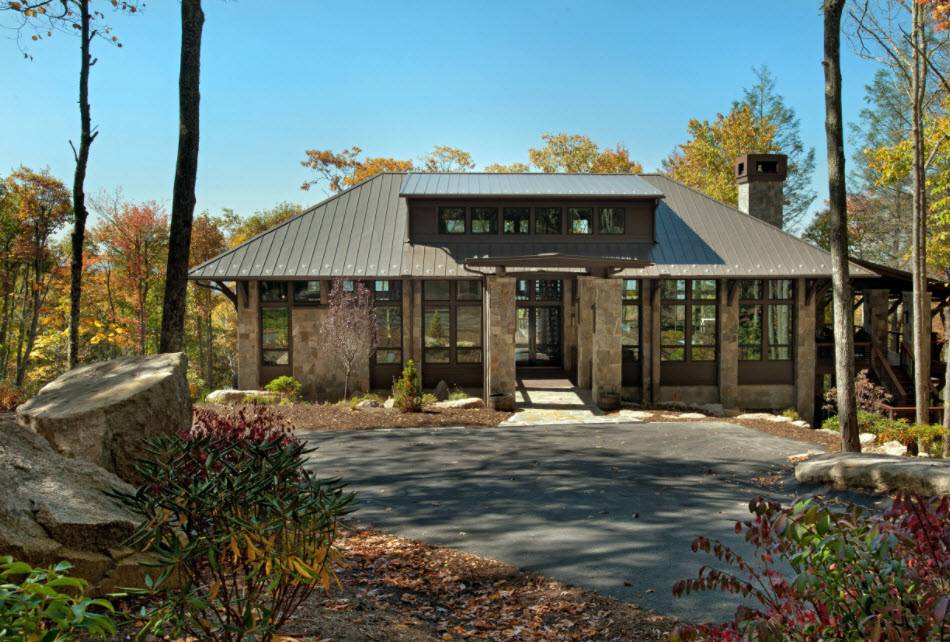

  • Четырехскатные. Самые прочные и надежные. Но большой вес кровли требует укрепления несущей конструкции.
  • Шатровые, дизайнерские. Самые необычные и затратные варианты.

Шатровая крыша; идеальна для дома в виде квадрата или правильного многоугольникаИсточник happymodern.ru

Сферическая

Интерес к сферическим конструкциям неизменно высок. Кроме оригинального внешнего вида они привлекают дополнительными преимуществами:

  • Обтекаемая форма. Позволяет избегать прямого давления ветра, что является гарантией прочности и целостности.
  • Герметичность. Обеспечивается кровельным материалом (как правило, оцинкованная сталь).
  • Легкость в обслуживании. На поверхности не скапливаются снег и вода.
