Особенности установки водяного теплого пола своими руками

Как выполняется монтаж без стяжки

Теплый пол водяного типа может быть установлен без применения бетонной стяжки – под полистирольную основу или деревянный настильный пол.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Укладка под полистирольную основу выполняется в следующем порядке:

  1. В соответствии с предварительной разметкой укладывается пенополистирольная основа в виде пластин. Они скрепляются друг с другом с помощью специальных защелкивающихся замков.

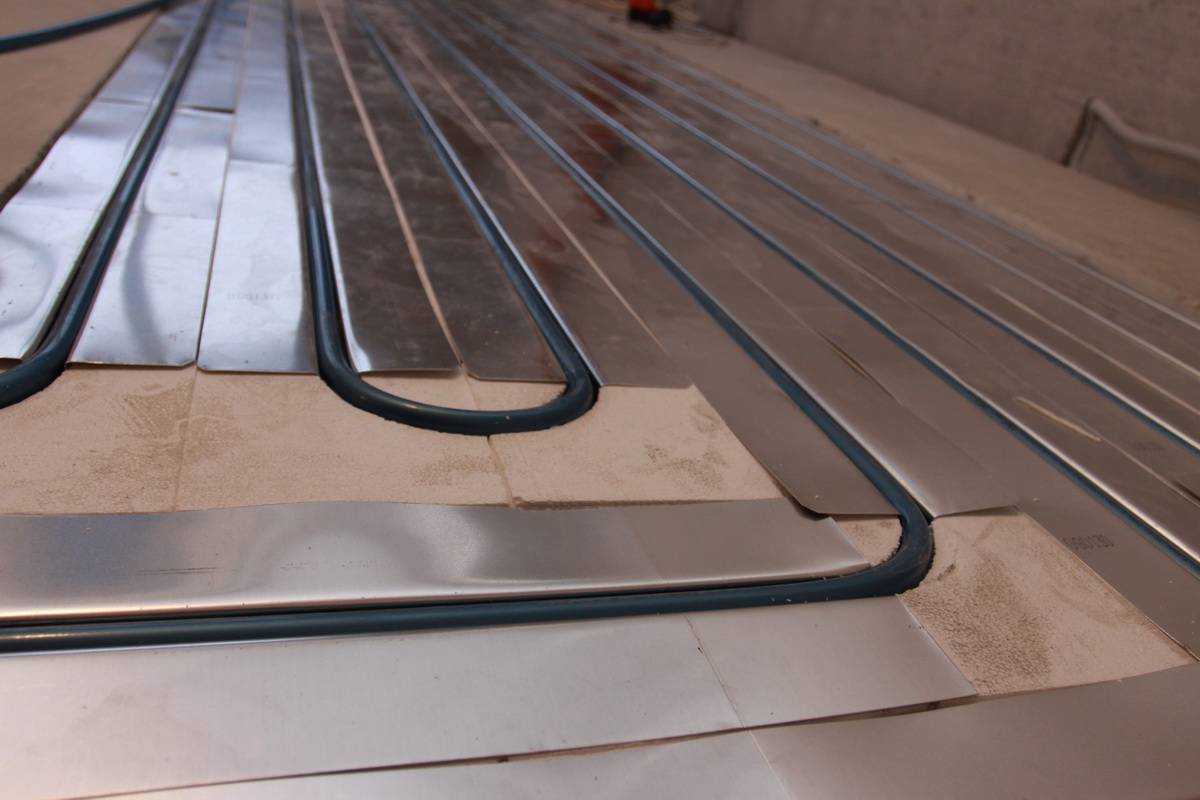

  2. В пазы ложатся алюминиевые пластины, поверх которых укладываются трубы с ориентировкой на план укладки нагревательного контура.
  3. Поверх пластин можно уложить гидроизоляционный слой – подойдет обычная полиэтиленовая пленка.
  4. Сверху пластин укладывается финишное покрытие.

При использовании деревянных модулей выполняются следующие действия:

  1. Модули кладутся на лаги, при этом соблюдается шаг в 600 мм.
  2. Между лагами укладывается гидроизоляционный и утеплительный слой.
  3. Модули сцепляются друг с другом специальными замками.
  4. Поверх слоя подготовленных модулей кладутся металлические пластины.
  5. Сверху металлических пластин производится укладка труб согласно выбранной схеме.
  6. Если под теплый деревянный пол будет укладываться плитка или линолеум, нужно будет подготовить ровную поверхность – сверху металлических пластин положить гипсокартонные листы или плиты ДСП, закрепить их и заделать все стыки и щели с помощью шпаклевки.

Читать также: Какой плиточный клей лучше использовать с теплыми полами

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Монтаж водяного пола разных типов

Теплый водяной пол своими руками можно установить практически в любом помещении. В зависимости от его назначения, можно выбрать и один из способов укладки труб. Для гаража, ванной комнаты, лоджии можно выбрать способ с заливкой бетонной стяжки. Для жилых комнат с деревянным полом или ламинатом подойдут сухие способы монтажа.

Как сделать бетонную стяжку?

При ее устройстве следует учитывать, что из-за толщины бетонного слоя, необходимого, чтобы закрыть трубки, пол помещения может значительно подняться (на 10-15 см). Если потолки в комнате и без того низкие, лучше выбрать инфракрасный или кабельный вариант в тонкую (до 3 см) стяжку. Но в случае предпочтения заливки стяжки придется приготовиться к продолжительному и физически тяжелому ремонту:

  1. На подготовленное основание уложить гидролизолирующую пленку. Это требуется только в том случае, если черновая стяжка находится в непосредственном контакте с грунтом или пол планируется залить на балконе. В этих же случаях будет необходим и толстый слой (до 10 см) термоизолирующего материала (ППС, керамзит и др.).
  2. Поверх гидро- и термоизоляции уложить арматурную сетку. Она служит для придания прочности стяжке и крепления витков трубопровода.
  3. Поверх сетки, согласно выбранной схеме, нужно распределить витки трубы, начиная от коллектора. На расстоянии 40-50 см друг от друга должны располагаться крепления, удерживающие ее на месте. Для этого служат специальные пластиковые хомуты, соединяющие трубу и сетку, фиксирующие планки или клипсы, которые крепятся к основанию или термоизолятору. Конец трубопровода следует вывести на коллектор.
  4. После того, как труба уложена, ее нужно присоединить к фитингам коллектора. Провести опрессовку контура в течение суток и устранить замеченные течи.
  5. Подготовленную систему можно заливать стяжкой. Бетон для нее делают в пропорции 1:3:4 (цемент, песок, щебень соответственно), добавляя воды столько, чтобы раствор получался средней густоты. При заливке нужно следить, чтобы витки трубы не сдвинулись при растягивании раствора по помещению. Над поверхностью трубы слой бетона должен быть не менее 3 см.
  6. Стяжке необходимо время до 21 дня, чтобы набрать полную крепость. Только после этого можно начинать прогрев водяного теплого пола. При этом температуру теплоносителя следует повышать постепенно в течение нескольких дней.

Если теплый пол своими руками должен быть установлен в нескольких комнатах, то лучше всего на каждую сделать отдельный контур с персональным подключением к коллектору. В этом случае прогрев будет равномернее, а при необходимости каждый из контуров можно будет отключить для ремонта или в случае, когда он не нужен.

Сухие способы укладки теплого пола

К ним относятся способы монтажа на пенополистирольные плиты или деревянные модули. Плита из ППС для монтажа труб имеет на поверхности специальные выпуклости. Они служат для фиксации витков и позволяют при прокладке обойтись минимумом времени и сил. Плиты нужно просто разложить на основу, плотно стыкуя друг с другом, и уложить трубопровод, подсоединив его концы к коллектору.

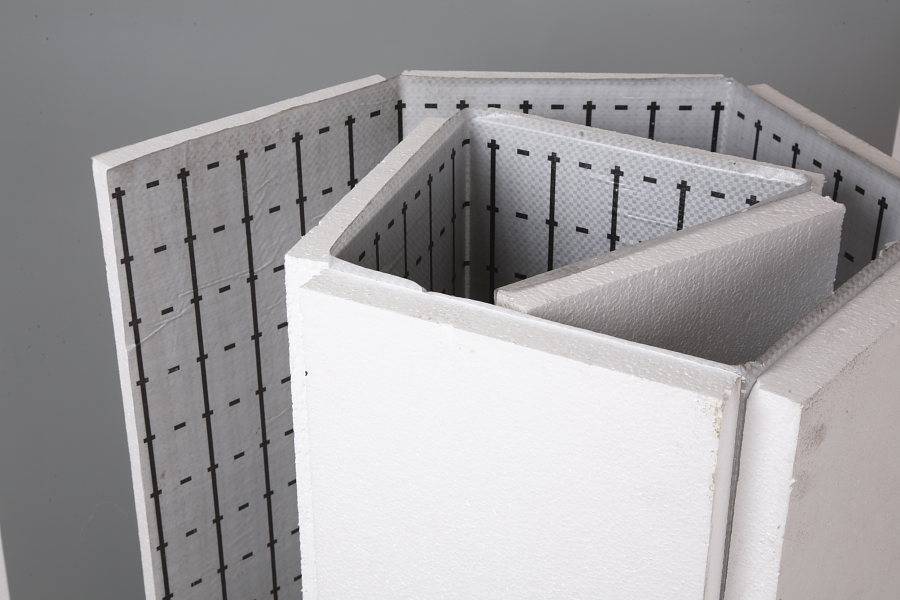

Укладка водяного теплого пола на плиты из ППС не требует термоизоляции, так как сама плита является изолирующим материалом. Пенополистирол можно уложить между лагами деревянного пола. В этом случае не потребуется трудоемких бетонных работ, а уровень финишного покрытия останется прежним.

Другой вариант легкого монтажа без бетонной стяжки — укладка на деревянные модули. Такие плиты представляют собой доску с выемкой под трубу. Перед укладкой трубопровода в пазы нужно уложить алюминиевые пластины, которые будут создавать дополнительную поверхность нагрева. Контур теплого пола размещают по уложенным в соответствии со схемой пазам, после чего можно сразу же установить финишное покрытие и эксплуатировать систему.

Разнообразие современных материалов делает самостоятельный монтаж теплого пола реальностью. При соблюдении основных требований к установке работа системы будет бесперебойной на протяжении многих лет. Простота и экономичность сухих способов позволят сделать полы с подогревом в частных домах любого типа.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Пример приблизительного расчёта

Предположим, необходимо сделать тёплый пол в комнате размером 5х6 м, общей площадью 30 м2. Часть пола заставлена мебелью и техникой. Считается, что обогреваемая площадь для эффективной работы системы не может быть меньше 70%, так что примем за активную площадь это значение. Оно составит 21 м2.

Дом имеет небольшие теплопотери, среднее значение которых 80 Вт/ м2, следовательно, удельные теплопотери комнаты составят 21х80=1680 Вт/ м2. Желаемая температура в комнате – 20 C°. Планируется использовать трубы диаметром 20 мм, на которые будет уложена стяжка толщиной 7 см и плитка. Если стяжка толще, то нужно знать, что каждый её сантиметр уменьшает плотность теплового потока на 5-8%.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб

Как следует из данных графика, труба 20 мм ,чтобы компенсировать теплопотери 80 Вт/ м2, требует при шаге 10 см температуры воды 31,5 C°, с шагом в 15 см она становится уже 33,5 C°, а шагу 20 см нужна вода 36,5 C°. Стяжка и покрытие приведут к тому, что температура на поверхности пола будет на 6-7 градусов ниже, чем вода в трубах, а эти значения укладываются в норму для жилого помещения.

Предположим, было принято решение укладывать трубы с шагом в 15 см. При этом на 1 м2 требуется 6,7 м.п. трубы, следовательно, площади в 21 м2 нужно 140,7 метра труб. Так как для трубы с диаметром 20 мм максимальная длина контура ограничена и составляет 120 м, придётся делать два контура длиной 71 м, чтобы образовался ещё и запас для подводки к коллектору и погрешностей.

Помимо труб и коллектора для этой комнаты нужно будет вычислить:

  • цену гидроизоляции под стяжку. Её должно быть столько, чтобы она покрыла всю комнату с нахлёстом на стыках и запасом на стены;
  • стоимость утеплителя. Это может быть пеноплекс, полистирол или специальные маты для водяного пола. К счастью, их количество вычислить легко: на упаковке обычно указывается, какую площадь можно покрыть её содержимым.
  • стоимость демпферной ленты, длина которой буде равна периметру комнаты;
  • цену армирующей сетки на всю площадь пола;
  • стоимость материалов для стяжки. Это может быть как готовая смесь, так и песок и цемент отдельно. Иногда к ним добавляют пластификатор;
  • стоимость фитингов и крепежа для труб.

Как правило, одной комнатой при установке водяного тёплого пола не ограничиваются, так что придётся выполнить такие расчёты для всех комнат, и уже исходя из этих данных подбирать газовый котёл и насос.

Любые самостоятельные расчёты носят приблизительный характер, если, конечно, организатор ремонта не обладает глубокими познаниями в физике. Но даже несмотря на это лучше выполнить эти вычисления. Во-первых, это даст хотя бы поверхностное представление о грядущих расходах. Они будут довольно ощутимыми, так что желательно заранее определиться, по карману ли в данный момент такой ремонт. Во-вторых, расчёты позволят лучше понять суть предстоящих работ, что поможет на чём-то сэкономить и проконтролировать нерадивых рабочих.

Способы установки системы теплый пол

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

Теплые полы отличное решение для благоустройства своего жилья. Температура пола напрямую зависит от длины труб теплого пола, спрятанных в стяжке. Труба в полу укладывается петлями. Фактически из количества петель и их длинны и складывается общая длина трубы. Понятно, чем длиннее труба в одинаковом объеме, тем теплее пол. В этой статье поговорим об ограничениях на длину одного контура теплого пола.

Приблизительные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные приведены приблизительно для примерных расчетов. Давайте более детально рассмотрим процесс монтажа и заливки теплых полов.

Последствия превышения длины

Разберемся к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — это увеличение гидравлического сопротивления, которая создаст дополнительную нагрузку на гидравлический насос в результате которой он может выйти из строя или же просто может не справится с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условий, параметров укладки. Материала применяемых труб. Вот три основных: длина петли, количество изгибов и тепловая нагрузка на нее.

Стоит заметить, что тепловая нагрузка с увеличением петли растет. Также увеличивается и скорость потока и гидравлическое сопротивление. По скорости потока есть ограничения. Он не должен превышать 0.5 м/с. Если мы превысим это значение могут возникнуть различные шумовые эффекты в системе трубопровода. Так же увеличивается основной параметр, ради которого и делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на одну петлю.

Следующая причина состоит в том, что при увеличении длинны трубы теплого пола возрастает давление на стенки трубы, вызывающие удлинение этого участка при нагревании. Трубе находящейся в стяжке некуда деваться. И она начнет сужаться в самом слабом месте. Сужение может вызвать перекрытие потока в теплоносителе. У труб, изготовленных из различного материала, разный коэффициент расширения. Например, у полимерных труб коэффициент расширения очень высок. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому заливать стяжку теплого пола необходимо с опрессованными трубами. Опрессовать лучше воздухом с давлением примерно в 4 бара. Таким образом, когда Вы заполните систему водой и начнете ее нагревать, трубе в стяжке будет где расширяться.

Оптимальная длина трубы

Учитывая все выше перечисленные причины с учетом поправок на линейное расширение материала труб возьмем за основу максимальную длину труб теплого пола на один контур:

Какая длина трубы теплого пола будет оптимальной? Давайте выясним оптимальную длину трубы теплого пола и какие могут быть последствия, если контур получится большей длины. Все в нашей статье

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

  • трубы;
  • вентили;
  • фитинги;
  • клипсы;
  • насос;
  • армированная сетка;
  • коллектор;
  • лента демпферная;
  • гидроизоляционные материалы;
  • теплоизоляционные материалы;
  • скотч строительный;
  • крепеж;
  • набор саморезов;
  • перфоратор;
  • рулетка;
  • строительный уровень;
  • отвертка;
  • ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

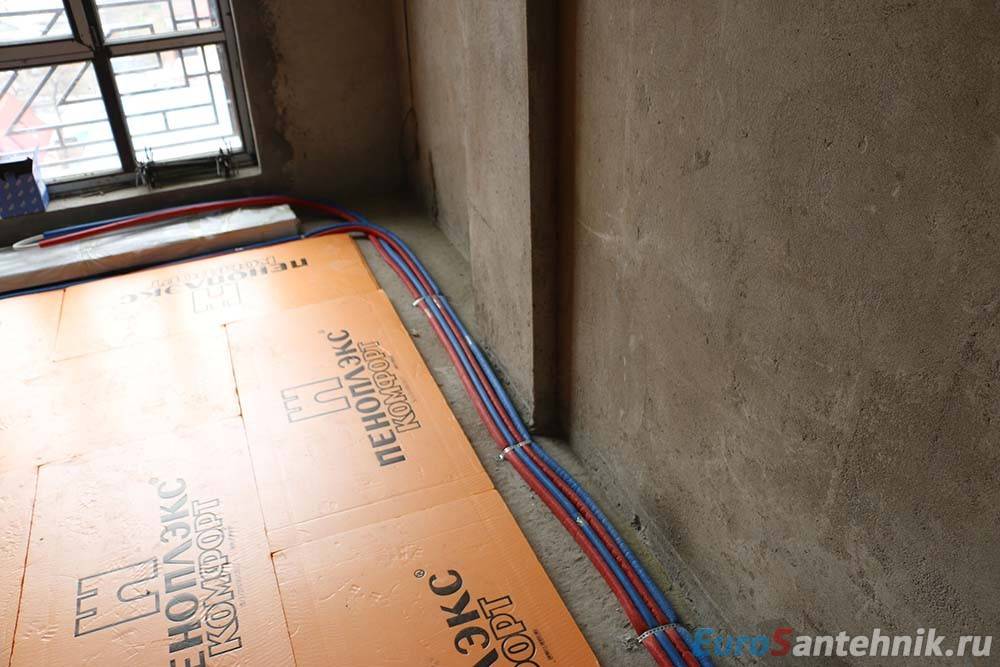

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

  • вспененный фольгированный полиэтилен;
  • экструдированный пенополистирол;
  • пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

  • песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
  • самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Особенности устройства водяного обогрева

Теплый пол – это система труб, уложенных по удобной для владельца дома схеме. По ним от котла перемещается нагретый теплоноситель. Его температура регулируется с помощью термостатов. Остывший теплоноситель возвращается к котлу, и процесс возобновляется.

Разные потоки теплоносителя объединяются с помощью коллекторов – узлов управления отоплением. Комплектующие системы во многом зависят от схемы монтажа труб теплого пола и особенностей подключения контуров в коллекторе.

Как правило, приходится покупать циркуляционные насосы, разнотипные клапаны, оборудование для автоматизации работы системы отопления. Если трубы укладывают под бетон, то потребуются дополнительные стройматериалы, арматурная сетка.

Особенно тщательно нужно выбирать трубы, т.к. от их качества и надежности зависит срок эксплуатации системы. Обычно используют металлопластиковые и ПВХ-трубы. Оба вида изделий долговечны и практичны, но в большинстве случаев владельцы домов отдают предпочтение первому варианту.

Металлопластиковые трубы считаются более надежными. Они хорошо гнутся, принимают любую форму

Немаловажное достоинство – приемлемая цена. Поскольку на обогрев 1 м.кв. пола нужно не менее 6-7 м

труб, их стоимость существенно влияет на общую сумму расходов

пола нужно не менее 6-7 м. труб, их стоимость существенно влияет на общую сумму расходов.

Подробное устройство системы теплого пола описано в видеоролике ниже:

Требования к монтажу теплого пола

  • Перед началом укладки труб требуется тщательно подготовить основание. Поверхность должна быть идеально ровной, что обеспечит в будущем равномерный прогрев пола и, соответственно, помещений.
  • Помимо материалов, необходимых для монтажа самой системы, необходимо приобрести тепло- и гидроизоляцию. Ее настилают на черновой пол перед укладкой труб.
  • Петли укладки делают единой трубой сечением 16, 17, 20 мм. Это необходимо для предотвращения протечек на стыках.
  • Если теплый пол монтируют под стяжку, то запуск системы следует отложить до полного застывания материала – 4 недели. После этого систему запускают, а температуру теплоносителя постепенно увеличивают. На запуск системы на полную мощность потребуется 2-3 суток.
  • Расчетную температуру внешней поверхности пола регулирует СНиП 41-01-2003. Она в среднем должна составлять 26 градусов для помещений, где постоянно пребывают люди, и 31 градус – там, где люди не присутствуют постоянно и есть потребность в особом температурном режиме.
  • Максимальная температура теплоносителя – 55 градусов. Система должна быть спроектирована и смонтирована так, чтобы не было существенных перепадов температур в отдельных зонах пола. Допустимая разница – 5-10 градусов.

Толщина слоя теплоизоляции зависит от расчетной тепловой нагрузки. Чем она больше, тем толще должен быть теплоизоляционный слой

Способы обустройства – бетонный и настильный

Бетонный способ монтажа надежен и эффективен, т.к. готовая система отличается наилучшей теплоотдачей, которая полностью покрывает теплопотери. Возможна работа отопления в широком температурном диапазоне.

Бетонная система способна выдерживать нагрузки 500 кг на 1 м.кв, что позволяет монтировать ее в помещениях любого типа, включая жилые и производственные. Срок ее эксплуатации может превышать 50 лет.

Настильный способ применяется, если трубы монтируют под деревянное или полистирольное покрытия. Монтаж осуществляется без «мокрых» процессов, благодаря чему работы можно выполнить быстрее, ведь не приходится ждать высыхания строительных смесей.

Сначала укладывают гидро-, теплоизоляцию, периметр комнат отделывают клейкой демпферной лентой. При расчете теплоизоляционного слоя необходимо учитывать все теплопотери. Утеплитель монтируют по всей поверхности пола

Трубы укладывают сверху на теплоизоляцию, закрепляют скобами, дюбель-крюками, хомутами или крепежными планками. Идеальный вариант – использование готовых теплоизоляционных плит, в которых заранее предусмотрен крепеж.

Сверху укладывают армирующий слой, после него – несущий. В качестве финишного покрытия лучше всего выбрать керамическую плитку, натуральный или искусственный камень, ламинированный паркет.

В результате получается греющий «пирог», толщина которого может достигать 10-15 см в зависимости от сечения труб, толщины слоев тепло- и гидроизоляции, чистового покрытия.

https://youtube.com/watch?v=WGtQeIfuoiI

Выбор схемы укладки контура

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

  1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
  2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
  3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
  4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Водяной теплый пол – преимущества и недостатки

Плюсы:

эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;

обеспечение естественной циркуляции воздуха;

совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);

возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;

снижение расходов на отопление на 20-40% (в сравнении с радиаторным);

независимость от электроснабжения (и перебоев в электросети);

возможность регулировать температуру в отдельных комнатах и в любой время суток;

минимальные расходы при самостоятельном монтаже;

улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;

длительный срок эксплуатации.
Эффективное распределение тепла — сравнение теплого пола и радиаторного отопления

Минусы:

инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);

сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;

высокая стоимость монтажа;

трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;

уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;

исключается использование таких напольных покрытий как ковролин, ковер или палас;

возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);

низкая ремонтопригодность системы труб;

запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.
Тепловой поток водяного теплого пола

Монтаж труб и стяжка

Стяжка для водяного теплого пола

Для укладки водяного пола потребуются крепежные профили с удобными для соблюдения шага гнездами, которые позволят зафиксировать и закрепить трубы. Крепежные профили привинчиваются к основанию пола при помощи дюбелей и соответствующих им шурупов.

Трубы необходимо после этого прижать к армирующей сетке и закрепить пластиковой стяжкой. Не стоит туго стягивать и пережимать мягкую трубу, петля должна быть более-менее свободной. Укладываемые трубы нужно изгибать в необходимых местах аккуратно, тщательно, но нельзя пережимать. Особенно это касается полиэтиленовых труб, уязвимых к деформационным процессам.

Если при пережиме появилась белое пятно или полоса, использовать материал нельзя, он деформировался, в процессе эксплуатации может образоваться залом или растяжение. Испорченная труба уходит в брак, ее нельзя укладывать в водонагревательную систему во избежание прорыва и подтекания.

После того как полы уложены, к коллектору подводятся концы труб. В случае необходимости трубы прокладывают сквозь стены (только не несущие). Затем вокруг трубы наматывается теплоизоляционный слой (вспененный полиэтилен). Удобной для присоединения труб является так называемая евроконусная система, а также, как вариант – обжимной фитинг.

Как правильно подключить теплый пол к терморегулятору

Температурные режимы и финишное покрытие

В соответствии со СНиП 41-01-2003 в жилых помещениях средняя температура пола должна быть 26°С, а в нежилых – 31°С, как и в комнатах с повышенной влажностью, таких, как ванная. Над трубой максимальная температура пола составляет 35°С.

Когда в качестве завершающего покрытия используется ламинат или же паркет, то максимальная температура пола не может быть больше 27°С, а при применении ковролина – 31°С. Особые санитарные нормы регулируют температуру покрытия в местах постоянного пребывания детей (ВСН 49-86): она не должна быть больше 24°С.

Специалисты утверждают, что оптимальными финишными покрытиями, при которых применение полов с подогревом даёт лучший эффект, являются керамогранит и плитка.

Действительно, их преимущества очевидны:

  • это долговечные и прочные материалы;
  • при их нагреве не выделяются вредные вещества;
  • высокая теплоёмкость этих покрытий позволяет ходить по ним босиком, не испытывая дискомфорта.

Впрочем, водяные полы используют в комбинации и с другими финишными покрытиями. В частности с линолеумом и таким ковролином, у которого есть специальная пометка.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
