Воздушный канализационный клапан

Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Клапан состоит из:

  • корпуса;
  • внутреннего отверстия для прохождения воздуха;
  • штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
  • мембраны;
  • защитной крышки.

Схематично работа клапана выглядит таким образом:

Схема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

  • Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
  • Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды. Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему. Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

  • На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
  • При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
  • Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Для чего нужен аэратор

Поскольку в канализационной сети не используется давление, воздух, который там находится с примесью биогаза, спокойно распространяется по трубе. Часть его попадает в жильё, принося вредные для здоровья вещества и специфический неприятный запах. Часто жильцы этого не чувствуют в связи с применением гидрозатвора. Труба, по которой уходит сток, имеет изгиб, заполненный водой, который препятствует попаданию биогаза в квартиру.

Эффективность использования гидрозавтвора зависит от того, удаётся ли поддерживать постоянное давление в стояке. Если оно станет слишком сильным или резко упадёт, гидрозатворы во всех квартирах будут сорваны и запах канализации сможет проходить обратно без каких-либо проблем. Если будет установлен аэратор, то он и в рассматриваемой ситуации надёжно защитит жильцов.

В многоэтажных домах труба стока может иметь открытый верхний край. В этом случае давление в ней выравнивается, что снижает вероятность создания скачков давления. Существуют такие конструкции, в которых стояк не имеет свободного выхода наверх. Когда происходит значительный водосброс с верхних этажей через стояк, часто возникает сильное разрежение, которое вышибает гидропробки на нескольких этажах.

Вентиляционная труба, идущая на крышу, может предотвратить образование пробки и выровнять давление. Однако применение этого способа в некоторых домах недоступно. Если вентиляция была установлена, но постепенно стала работать недостаточно эффективно, то положение может спасти аэратор, установленный в квартире.

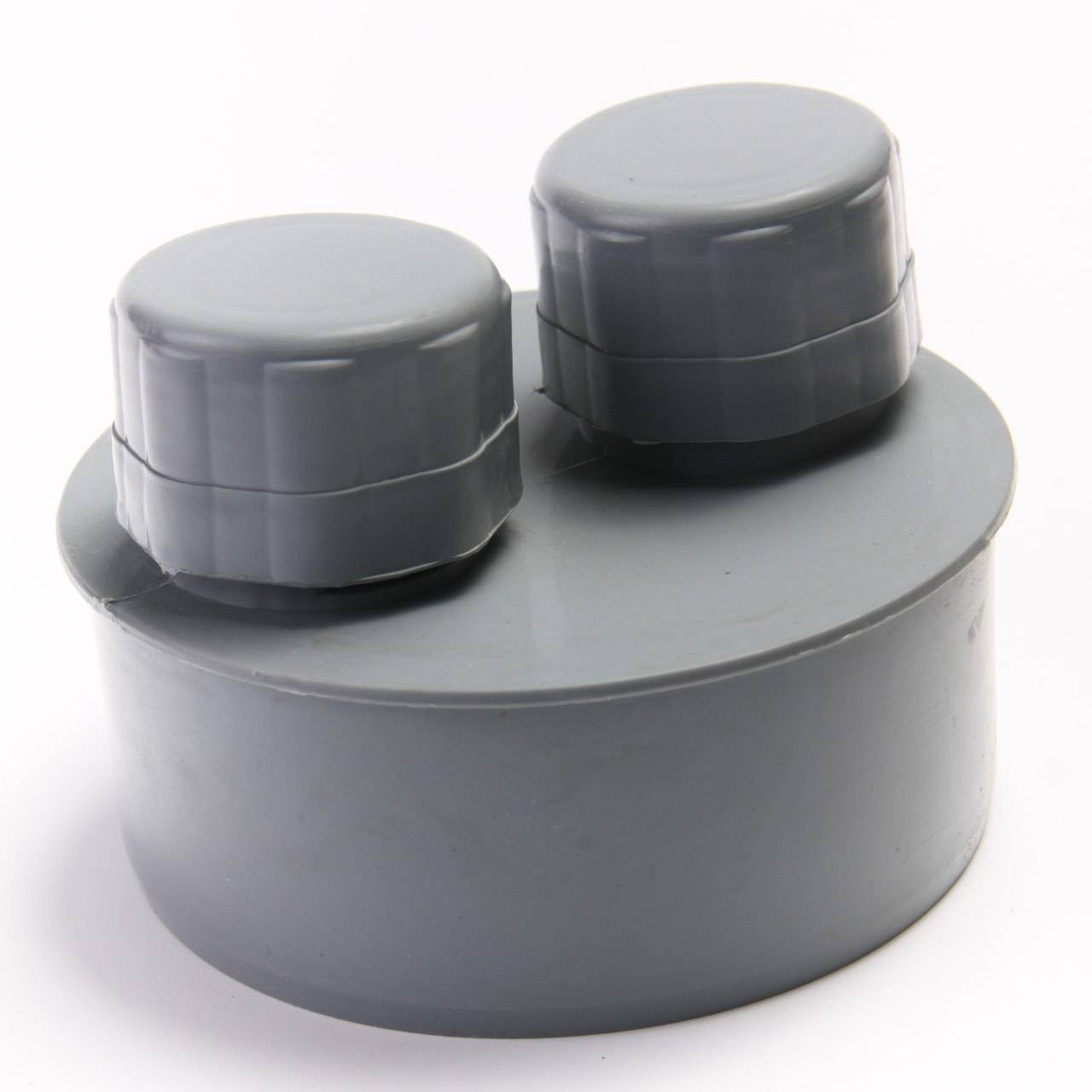

Канализационный аэратор на 110 ммИсточник aqua-e.ru

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

  1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
  2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
  3. Мембрана. Изготавливается из резины.
  4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

Слева — клапан открыт, справа — клапан закрыт.

Работает приспособление так:

  1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
  2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
  3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Монтаж клапанов канализации

Установка в систему канализации таких приборов не сложная, и по силам домашнему мастеру, — но при этом надо учитывать некоторые условия при монтаже.

  1. Если устанавливать трубы канализации приходится от магистрали к частным домам, то разрешается монтаж одного клапана на несколько точек. В случае установки в квартире, — придется монтировать в каждую канализационную трубу отдельно: на кухне, в туалете и в ванной.
  2. При покупке этих приборов канализации, нужно помнить, что для соединения с унитазом необходим размер отверстия Ø 110 мм, а для всех других (раковина на кухне, в ванной, в душевой кабине), допускается внутренний диаметр размером Ø 50 мм.

Конструкция, виды и место установки

Конструкция клапана проста и состоит из следующих элементов:

  1. пластиковый корпус;
  2. специальное отверстие для подачи воздуха внутрь системы при срабатывании механизма;
  3. шток – основной рабочий механизм, приводящийся в действие при возникновении разности давления;
  4. резиновая прокладка связана со штоком и является его ограничителем во время движения;
  5. крышка закрывает специальные вентиляционные отверстия, предотвращая проникновение мусора в механизм.

Вместо штока может устанавливаться мембрана. Принцип работы остается неизменный. Недостатком мембраны является ее быстрый износ.

Существует три разновидности воздушных клапанов:

  • Кинетическая или антивакуумная модель работает при низком давлении и обладает большой пропускной способностью.
  • Автоматическая модель обладает малой пропускной способностью. Аэрационный элемент помогает удалить из системы скопившийся под давлением воздух.
  • Универсальная модель представляет собой комбинацию обоих типов клапанов.

Различием аэраторов является их размер, что влияет на пропускную способность.

Локальные модели выпускаются диаметром 50 мм и предназначены они только для одной точки слива. Фановый клапан 110 мм устанавливают на общий стояк. Элемент обеспечивает вентиляцию нескольких веток канализационной системы.

В частном доме

Для частных домов установка клапана выгодна в плане отсутствия необходимости разрушать кровлю, чтобы вывести стояк на улицу. Однако надо учесть тип канализационной системы.

Для септиков использование аэрационных элементов неприемлемо. Если трубу вывести только на чердак, а сверху установить аэратор, то такая система будет невентилируемая. Бактериям, перерабатывающим нечистоты, нужен доступ кислорода. Обеспечить его способна только вентилируемая система, с выведенным на улицу фановым стояком. Аэратор устанавливают только как вспомогательное устройство, если происходит срыв гидрозатвора.

Если канализация частного дома подключена к централизованной ветке или просто выходит в выгребную яму, то подойдет невентилируемая система.

Стояк выводят только на чердак и сверху надевают аэрационный элемент. Во время работы клапана могут проявляться неприятные запахи. Чердак должен быть вентилируемый, просторный и неэксплуатируемый. Стояк дополнительно утепляют любой теплоизоляцией, но только не клапан.

В многоквартирном доме

В квартире, как и любом другом помещении, ставят аэратор только на вертикальной трубе. Если проходит горизонтальная линия, то врезают тройник.

Боковой выход фасонного элемента образует точку для вертикального расположения фанового элемента.

Для чего нужен вакуумный клапан в канализационной системе

Вакуумный клапан представляет собой специальное автоматическое устройство, предназначенное для обеспечения нормального гидравлического режима и герметичности системы канализации здания.

Все сантехприборы оборудуются специальными гидрозатворами в виде V-образного сифона. Благодаря им у прибора всегда остается некоторое количество жидкости, которое не позволяют попадать в помещения газам и неприятным запахом, образующимся в канализации.

Однако при «сливе-смыве» сточная жидкость, заполнив все сечение трубопровода, создает в нем своеобразный «поршень». По мере его продвижения по трубе за ним образуется зона разряжения, буквально высасывающая воду из сифона.

Именно для компенсации этих колебаний давления и служит вакуумный клапан.

Будучи установленным на такую систему канализации, он автоматически откроется при снижении давления в трубопроводе и уравняет его с атмосферным. Теперь даже при одновременном срабатывании нескольких сантехприборов, разряжение и «срыв сифона» практически невозможны.

Вакуумные клапаны рекомендуется использовать в следующих случаях:

  1. При невозможности смонтировать вентилируемую систему канализации в здании из-за его конструктивных или иных особенностей.
  2. При подключении к горизонтальному участку большой протяженности сразу нескольких приборов и при возможности их одновременного действия.
  3. Если устанавливаемое сантехоборудование находится на значительном удалении от вентилируемого стояка.
  4. Для монтажа локальных систем канализования малоэтажных зданий.
  5. В целях экономии материалов.

Назначение и конструкция

Конструкция всех аэраторов одинакова. Корпус, выполненный из ПВХ, имеет верхнюю съёмную крышку с надёжным креплением. Крышка нужна для обслуживания, осмотра и ремонта устройства. Боковое отверстие для подачи или выпуска воздуха и механизм движения клапана. Механизмом может служить шток или мембрана, действующая в одну сторону.

Устройство воздушного клапана для канализации

Главная задача этого устройства – компенсировать давление в канализационной системе и не допустить проникновение запахов в помещение. Современные бытовые устройства создают дополнительную нагрузку на канализационную систему и выведенного на крышу стояка уже недостаточно, равно как и сифона.

В состоянии покоя стабильное давление в канализационной системе прижимает мембрану, делая аэратор закрытым. При сливе воды атмосферное давление в канализации изменяется, воздух становится разреженным. Аэратор приоткрывает мембрану и впускает воздух в канализацию, втягивая его через боковое отверстие. Когда давление воздуха сравняется с атмосферным, клапан закрывается. Водяной замок в сифоне не может сдерживать резкие толчки воздуха и канализационные газы попадают в помещение. Особенно заметно это явление при сливе воды из бачка унитаза.

Принцип действия аэратора

Именно разница атмосферного давления не позволяет газам проникнуть в помещение во время открытие мембраны. Воздух из зоны с низким атмосферным давлением физически не может поступить в зону высокого давления. При обратном движении канализационных стоков клапан остаётся закрытым, делая доступ в помещение невозможным.

Как почистить, проведение ревизии

Канализационная система сама по себе исключает прохождение по ней чистой воды. Иногда мусор не проходит через клапан, застревая в основании щечек заглушки. Данная проблема часто возникает, если не следить за тем, что попадает в стоки.

Производители гидрозатворов предусмотрели в устройстве ревизионное окошко. Расположено оно в верхней части затвора. Крепится на нескольких болтах: трех или четырех. Прочистка или осмотр узлов агрегата происходит через него.

Выкручиваем болты, предварительно ослабив каждый. Снимаем крышку гидрозатвора. Станет видно круглую мембрану и камеру, через которую проходит вся вода. Весь мусор и крупные элементы, застрявшие в камере, убираем перчаткой. Несколько раз хлопаем заглушкой, отряхивая ее. Теперь надо промыть прибор.

Внутрь окна заливается чистая вода. Сначала промывают камеру после мембраны, затем входной отсек. Нормальную работу дросселя после ревизии проверяем, смыв унитаз или включив воду в раковине. Все это, не закрывая крышку смотрового окна. В него можно посмотреть, как все работает. Только после этого закрывают крышку и закручивают болты. Резинку также надо промыть и вернуть на место.

Устройство

Принцип работы вакуумного канализационного клапана предельно прост.

При избыточном давлении в стояке затвор плотно прижат к седлу и не пропускает воздух, препятствуя насыщению чердака или квартиры ароматами стоков;
Обратите внимание!

При нулевой разнице давлений он тоже закрыт. Затвор удерживается в седле собственным весом.

Как только под клапаном возникнет разрежение, затвор будет приподнят разницей давлений и откроет воздуху дорогу внутрь стояка.

Устройство клапана накладывает пару ограничений на его использование:

  • Его можно устанавливать только в отапливаемых помещениях. Падение температуры ниже нуля приведет к намерзанию испарений на седло затвора и на сам затвор. Последствия предугадать нетрудно;
  • Клапан нуждается в периодической чистке. Оседающая на седле пыль со временем ухудшит его герметичность. Если в санузле появился ощутимый запах канализации, первое, что стоит сделать — вскрыть клапан и промыть седло и сам затвор.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

  • Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
  • Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
  • Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
  • Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками.

Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства. При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Исследование образцов

Я рассказал, где и как применяются обратные канализационные клапаны, но не упомянул о том, какими они бывают и сколько стоят. Поспешу исправить этот недочет. В качестве объекта для исследования я остановлюсь на продукции компании Hutterer & Lechner — не самой дешевой, но, безусловно, одной из наиболее качественных на постсоветском пространстве.

Затвор для стиральной машинки HL3.

ПараметрЗначение
МатериалПолипропилен
Диаметр3/4 дюйма
СоединенияНакидная гайка с прокладкой, штуцер для шланга
Рабочая температура95С
НазначениеПредотвращает попадание стоков в стиральную машину без собственного клапана
Розничная цена664 р.

50-миллиметровый клапан HL4.

Устройство и размеры изделия.

ПараметрЗначение
МатериалПолипропилен
Диаметр50 мм
СоединенияГладкая труба, раструб с кольцевым уплотнителем диаметром 50 мм
Рабочая температура95С
НазначениеУстановка перед умывальником или ванной (работает со стоками без крупных взвесей и фекалий), вертикальная или горизонтальная
Пропускная способность1,36 литра в секунду
Розничная цена2412 р.

110-миллиметровый клапан HL 710.0.

Устройство и размеры.

ПараметрЗначение
МатериалУдаропрочный пластик ABS
МонтажГоризонтальный
СоединениеРаструб с кольцевым уплотнителем диаметром 110 мм
НазначениеУстановка в колодце на край выпуска
Рабочая температура60С (кратковременно 80С)
Рабочий напор противотокаДо 5 метров
Вес720 г.
Розничная цена7257 р.

Проходной HL710.

Устройство и размеры.

ПараметрЗначение
МатериалABS
СоединенияГладкая труба и раструб с кольцевым уплотнителем диаметром 110 мм
НазначениеУстановка в разрыв трубы. Предназначен для стоков без фекалий
Рабочий напорДо 5 метров
Рабочая температура60С
Вес2,02 кг
Розничная цена7258 р.

HL710.1 с ручным управлением заслонкой.

Устройство и размеры затвора.

ПараметрЗначение
МатериалABS
НазначениеУстановка в разрыв трубы. Не предназначен для фекальных стоков
СоединенияГладкая труба и раструб диаметром 110 мм
Рабочий напорДо 5 метров
Вес2,18 кг
Розничная цена11318 р.

Двухкамерный затвор HL710.2.

Устройство и размеры.

ПараметрЗначение
МатериалABS
НазначениеУстановка в разрыв трубы. Работает с фекальными стоками
СоединенияГладкая труба и раструб с уплотнителем диаметром 110 мм
Рабочий напорДо 5 метров
ОсобенностиДва люка для обслуживания, ручное управление одной заслонкой
Вес3,23 кг
Розничная цена15798 р.

Электрифицированный клапан HL710.2 ЕРС.

Устройство и размеры.

Старший в модельном ряду HL клапан снабжен электроприводом с питанием от сети напряжением 220 вольт и аккумулятора, обеспечивающего автономность до 7 суток. Присоединение — раструбное, под диаметр 110 мм. Кроме того, производитель предлагает затворы диаметром 160 и 200 мм.

Вот наиболее интересные потребителю особенности прибора:

  • Усилие закрытия благодаря 300-ваттному электромотору достигает 50 кгс. Попавшие между заслонкой и седлом крупные фракции стоков не могут помешать ее закрытию: они просто-напросто перемалываются;
  • Время закрытия заслонки составляет 11 секунд;
  • Блок управления со стандартным кабелем может быть вынесен на 6 метров от затвора;
  • Заслонка может быть закрыта принудительно не только вручную, но и с пульта;
  • Устройство клапана предусматривает только горизонтальную установку.

Розничная стоимость затвора составляет 102970 рублей.

Стоимость приведенных мной в качестве образцов изделий — скажем так, далеко не бюджетная. Чтобы не напугать читателя предстоящими расходами, я познакомлю его с парой клапанов отечественного производства.

ТП 85.100.

Устройство и размеры.

ПараметрЗначение
МатериалПВХ
СоединенияГладкая труба и раструб, 110 мм
НазначениеВнутренняя и наружная канализация
МонтажГоризонтальный, вертикальный
Розничная цена1660 р.

Изделие с лаконичным названием «обратный наружный клапан 110 мм».

Этот клапан новосибирского производства тоже предназначен для внутренней и наружной канализации. Как и предыдущее устройство, он предусматривает ручную фиксацию заслонки в закрытом состоянии и возможность обслуживания через технологический люк.

В отличие от ТП85, здесь для вскрытия лючка понадобится инструмент — рожковый или торцевой ключ. Стоимость клапана еще более привлекательна: он обойдется покупателю всего в 1500 рублей.

Особенности эксплуатации и обслуживания

Для периодической прочистки, ухода и визуального осмотра вверху устройства имеется резьбовая либо разборная крышка. На протяжении всего периода эксплуатации следует контролировать герметичность соединения корпуса и крышки, состояние уплотнителя.

Патрубок для подачи воздуха следует закрыть решеткой для исключения доступа в систему грызунов, насекомых, попадания мелкого мусора.

Аэратор помогает устранить запах канализации в квартирах и частных домах, стабилизировать давление в трубопроводе. Несмотря на кажущуюся простоту конструкции, применение прибора эффективно и в случаях, когда трубы стояка не выходят за пределы здания. Кроме того, установка аэратора позволяет сократить расходы на монтажные работы, а огромный ассортимент позволяет выбрать подходящую модель для решения любой задачи.

Установка канализационного аэратора, его плюсы и минусы:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
