Какой фундамент подойдет под газобетонные блоки?

Какие параметры влияют на расчет плиты

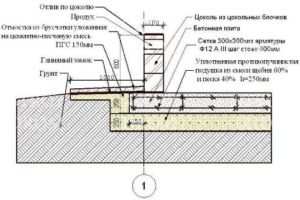

Схема с указанием толщины всех слоев плитного фундамента

Любой расчет плиты для монолитного фундамента нужно начинать непосредственно с подготовки эскизного проекта будущего дома. Также изначально учитывается еще ряд ключевых параметров, без которых правильно посчитать толщину основания не получится:

  • материал будущего здания, это может быть дерево, кирпич или газобетон;
  • расстояние между арматурными слоями. Это расчетный параметр, зависит от глубины залегания грунтовых вод, структуры почвы и способа выполнения плиты;
  • расчетная толщина бетона. Нужно помнить, что бетон должен полностью закрыть арматуру на всех плоскостях без исключения, желательно давать резервную толщину по опалубке не менее 5−7 см;
  • толщина, тип и размеры арматурной сетки.

Как правило, для мягких и легких строительных материалов, типа газобетона, достаточно только просуммировать все эти показатели и тогда получится толщина плиты. Оптимальной считается толщина плиты в 20− 30 см, но конечный результат также определяется составом почвы и равномерностью залегания всех грунтовых пород. Иногда к таким показателям также добавляется параметр послойного суммирования, если грунты неоднородные.

Кроме габаритов самого плитного основания, существует также толщина дренажного слоя, песчаной подушки и гидроизоляционного слоя. Также нужно помнить, что для обустройства такого фундамента нужно снять верхний плодородный слой почвы и вырыть котлован на глубину не менее 0,5 м. Такая глубина залегания дна котлована определяется необходимостью укладывать щебень толщиной 0,2 м и песок на толщину 0,3 м.

В результате получается, что расчетная толщина плитного фундамента составляет суммарно приблизительно 0,6 м. Но и такая величина не считается стандартной, ведь также существует фактор проседания почвы за счет массы здания, есть свои характеристики грунта и высота расположения грунтового горизонта. Также стоит учитывать массу бетона, которая также будет влиять на толщину конструкции в целом.

Например, фундамент для кирпичного дома должен на 5 см быть толще, чем для газобетона. Также учитывается наличие дополнительных этажей, так как каждый добавляет свою нагрузку на основание, и оно будет равномерно возрастать в толщине.

Итак, чем выше и больше здание, тем толще фундаментная плита, а если дом сделан из газобетона, тогда плита будет еще толще. Стандартный двухэтажный дом из газобетона будет устроен на плите толщиной от 35 см, иногда даже и больше, если дом имеет сложную структуру и разветвленную систему несущих стен и перегородок.

Как построить столбчатый фундамент на участке земли с глинистой почвой?

Основание столбчатой конструкции несложно соорудить своими руками на участке с глинистой почвой. Сооружение столбчатого фундамента требует дополнительных финансовых расходов, которые компенсируются надежностью и устойчивостью. Сооружают столбчатое основание различными методами.

Первый способ предусматривает выполнение работ в следующем порядке:

  1. Формирование полостей в грунте ниже уровня замерзания грунта.
  2. Заполнение основания приямка щебнем.
  3. Уплотнение сформированной щебеночной подушки.
  4. Опускание в полость металлической или асбестовой трубы.
  5. Изготовление из арматурной проволоки силовой решетки.
  6. Размещение в трубе арматурного каркаса.
  7. Заливка в полость трубы бетонного раствора.

Формирование столбчатой основы по второму методу осуществляется по следующему алгоритму:

  1. Выполняют разметку площадки.
  2. Удаляют плодородный слой грунта.
  3. Выполняют приямки квадратного сечения на глубину 0,5-0,8 м.
  4. Засыпают основание песком.
  5. Выкладывают из кирпича столбчатые опоры или устанавливают бетонные блоки на цементный раствор.

Разновидности фундамента

По способу исполнения он подразделяется на несколько видов. Наиболее распространенные из них:

  • столбчатый;
  • свайный;
  • ленточный;
  • монолитная плита.

Частная жилая постройка

Столбчатый

Применение представленного типа в большей степени оправдывает себя при строительстве щитовых таунхаусов, а, например, дома из газобетона или же финский особняк из брусовой доски, покоящийся на столбах, снискали популярность не только в нашей стране, но и за рубежом.

Технология возведения такого основания сводится к тому, что по намеченному периметру будущей постройки устанавливаются опоры. Они монтируются с определенным интервалом в заранее пробуренные лунки. Диаметр последних носит вариативный характер.

С учетом того, какая глубина является наиболее приемлемой в конкретном случае, строители отдают предпочтение различным видам столбов. В роли опор могут выступать трубы, железобетонные пасынки, бревна, природный камень.

Столбы

Свайный

Еще один вид опорного элемента, получивший широкое распространение в различных сферах строительства, – свая. Современная технология использования свай в качестве ключевой составляющей опорной поверхности представляет собой единый комплекс взаимодополняющих конструктивных элементов.

Такое инженерное решение позволяет исключить деформацию отдельных периферийных частей и обеспечивает равномерное распределение усилия на грунт.

По принципу монтажа сваи свайный фундамент делится на висячий и подпорный.

Схема свайно-ленточного варианта конструкции

Первая категория несущих опор устанавливается в плотные почвенные слои, высота которых достигает нескольких метров. Сваи вбиваются в грунт с расчетным интервалом. Значительная часть нагрузки такой опоры приходится на ее боковую поверхность, в то время как основание выполняет второстепенную роль.

В таком положении грунт под давлением стенок опоры может, что называется, «поползти». Этот недостаток компенсируется следующими способами:

  • увеличение сечения заготовок;
  • увеличение длины сваи;
  • придание форме сваи выпуклостей у основания и в местах бокового контакта с грунтом;
  • увеличение плотности установки свай.

Схема установки винтовых свай

Подпорные сваи по своим функциональным возможностям разительно отличаются от предыдущих образцов. В отличие от свайных и висячих опор этот тип базисной конструкции погружается на незначительную глубину с маленьким интервалом между двумя соседними элементами. Средняя высота таких опор составляет 40–70 см. Такая технология свойственна для 1-этажных зданий каркасного типа.

Ленточный

Отдельного внимания заслуживает так называемый ленточный вид закладки основания здания. Его принципиальное отличие заключается в том, что в представленном случае используют блочный тип закладки или же сплошную бетонную ленту.

В соответствии с предъявляемыми требованиями по прочности и степени нагрузки блоки могут иметь полнотелую или пустотелую структуру. Дома из газобетона на основе этой технологии отличаются высокой сейсмостойкостью и долговечностью.

Чертеж с глубиной заложения

Монолитная плита

Плитный фундамент – для него характерны большая несущая площадь и исключительно высокий уровень стойкости к сейсмическим колебаниям грунта.

В случае природных катаклизмов, вызывающих смещение или же проседание грунта, такая конструкция останется целой и невредимой благодаря большой площади основания монолитного фундамента, выполненного в виде единой плиты.

Высота такой платформы варьируется в соответствии с условиями конкретной местности. Тем не менее для реализации такого проекта потребуются значительные материальные вложения. В среднем на изготовление только плиты уходит порядка 20–25 м3 бетона, но все зависит от размеров и нагрузок здания.

Армирование монолитной плиты

Рекомендации

Чтобы возвести крепкий и надежный фундамент обратите внимание на такие нюнасы:

  • из-за высокой подвижности грунтов рекомендуется использовать монолитные фундаменты вместо сборных конструкций; работы по возведению несущих конструкций проводятся в летний период времени до наступления холодов, в случае остановки строительства объект нуждается в консервации; сварка частей арматурного каркаса не рекомендуется, поскольку после нагревания металл становится более хрупким и на нем могут появиться трещины; для массивных зданий рекомендуется увеличить несущую способность основания, отдав предпочтение плите мелкого углубления; в случае применения незаглубенного ленточного фундамента необходимо сооружать несущие конструкции наподобие рамы, что позволит равномерно распределить сезонные нагрузки; для придания дополнительной жесткости конструкции ленточный фундамент можно комбинировать с буронабивными сваями; для утепления и гидроизоляции не рекомендовано использование дешевого пенопласта, имеющего гораздо меньший ресурс работоспособности; для утепления необходим выбор плотного пенопласта специальной марки ПСБ, предназначенной конкретно для утепления; гидроизоляция рубероидом производится путем его приклеивания внахлест на горячую мастику и дополнительного промазывания шовных соединений.

О том как избежать проблем с домом на пучинистых грунтах на видео:

Какой фундамент подойдет

Существует 4 основные разновидности фундаментов:

  • ленточный,
  • свайный,
  • столбчатый,
  • плитный.

По способу монтажа фундаменты под коттедж из газобетона могут быть монолитными или сборными. Первый вариант используют чаще в виду его простоты.

Чем руководствуются специалисты при выборе типа конструкции:

  • массой здания/строения;
  • типом грунта;
  • наличием грунтовых вод.

Ленточный фундамент под газоблоки

Самый распространенный тип фундаментов под любые дома – ленточный. Его конструкция подходит для установки на пучинистых, песчаных и прочных грунтах. Лента представляет собой замкнутый контур, расположенный под всеми наружными и внутренними стенами.

Для облегченного газобетонного дома установка массивного фундамента не потребуется – запас прочности и расходы на монтаж и материалы не оправдают себя в процессе эксплуатации сооружения. Для такого оптимально принять мелкозаглубленную конструкцию.

Основные пункты расчета:

  • ширина фундамента должна быть больше, чем толщина стены на 50 мм и более;
  • высота стенки основания должна возвышаться над уровнем земли минимум на 30 см. Это необходимо для защиты газобетона от намокания;
  • марка бетона для заливки тела фундамента – не ниже М300, можно М400, но более нецелесообразно;
  • конструкцию следует армировать прутками диаметром 10-12 мм с шагом не менее 15 – 20 см.

Глубина заложения подошвы облегченного основания под стены из газобетона зависит от глубины промерзания грунта в регионе:

  • 0,5…0,8 м при промерзании 1 м;
  • 0,75…0,9 м при промерзании 1,5 метра;
  • 1,0…1,2 м при промерзании 1,5 м и глубже.

Заглубление производится одинаково для фундамента из блоков и монолита. К величине необходимо прибавить еще 10-15 см для песчаной подсыпки и бетонирования.

Сваи

Свайный фундамент – решение для строительства на слабых грунтах с низким залеганием несущих пластов (пески, глинистые почвы). Для одноэтажного и двухэтажного здания из газобетона достаточно использовать сваи винтовые, сделанные из полых труб с наконечником, буронабивные (созданные непосредственно в грунте).

Чтобы подобрать сваи нужной длины, необходимо исследовать грунты и рельеф местности. Конструкция дает возможность строительства на неровной площадке без потребности в дорогостоящих земляных работах.

Если основание стабильное под всей площадью будущего дома, то разница в длинах труб будет равна величине рельефного перепада. Подходящий для строительства дома диаметр свай – 133 мм. Изделия с меньшими параметрами предназначены для более легких построек из газобетона и навесов, поэтому экономить на сваях опасно.

Располагают свайные опоры по периметру домика и под его несущими стенами в пересечениях, углах и по длине с шагом не менее 1,5 метров. На установленные опоры монтируют ростверк из металла (в данном случае) – именно на него будут опираться стены строящегося дома.

Преимущества свай:

  • подходят для установки на слабых грунтах;
  • небольшая стоимость изделий и их монтажа;
  • высокая несущая способность;
  • возможность установки на неровной местности;
  • сваи могут быть выбраны в качестве несущей конструкции на грунтах с высоким уровнем грунтовых вод.

К недостаткам относится сложность (чаще невозможность) обустройства подвала и потребность в усиленной теплоизоляции пола первого этажа.

Столбчатый фундамент

Этот тип несущих конструкций имеет место, но под частный дом из газоблоков устройство такого фундамента недопустимо – слишком малая несущая способность. Конечно, можно установить ростверковую систему на опоры из кирпича или бетона, но лучше оставить этот вариант для гаража, бани или беседки.

Плиты

Плитное основание подойдет для возведения дома из блоков газобетона на пучинистых и подвижных грунтах. Оно представляет собой монолитную подушку под всю площадь здания. Такая конструкция стоит немало, но сравнительно проста в монтаже, который можно осуществить своими руками:

В грунте выкапывают котлован глубиной 40-50 см.
На дно насыпают песок слоем толщиной 10-15 см, прокладывают его геотекстилем (рекомендуется).
Сверху насыпают гравий. Иногда песок и гравий смешивают и делают общую засыпку.
Далее укладывают гидроизоляцию, предназначенную для защиты поднимающихся грунтовых вод (2-3 слоя рубероида).
Устанавливают опалубку по периметру конструкции.
Затем укладывают арматурный каркас. Он рассчитывается с учетом размера и массы дома, поступающих нагрузок от грунта. Используемая арматура – d14 и более.
Заливают бетонный раствор марки М300 и более

Важно делать это равномерно, чтобы все участки схватывались равномерно.

Выбор и строительство фундамента – какой фундамент на глине является наилучшим

Определяясь, какой фундамент для глинистых грунтов является оптимальным, следует учитывать характеристики и влажность почвы, а также концентрацию в ней глинистой и песчаной фракции

Важно сформировать устойчивое к деформации глинистого грунта основание, обеспечивающее долговечность строения

Профессионалы советуют сооружать для будущего строения любое из следующих видов оснований:

  • ленточное;
  • плитное;
  • свайное;
  • столбчатое.

Для нестабильной почвы с повышенной концентрацией влаги проблематично определить, какой вариант лучше

Проблематично определить, какой вариант лучше для нестабильной почвы с повышенной концентрацией влаги. Для принятия решения следует комплексно проанализировать все факторы и ориентироваться на результаты геодезических изысканий.

Ключевые свойства грунта при выборе типа фундамента

Эскиз разновидностей и основных отличий

Выбор типа фундамента напрямую зависит от глубины промерзания грунта. Скалистые почвы считаются непромерзаемыми, ведь в них содержится минимум грунтовой воды. Конечно, они также могут охладиться до отрицательных температур, но не содержат просадочных пород и укреплять основания тут не нужно. А вот глинистые и торфяные почвы промерзают на большую глубину, поэтому нужно сразу рыть глубокие котлованы, а это затратно.

Наличие просадочных пород в грунте, к которым относятся пласты глины, песка или торфа тоже имеют немалое влияние. Чем их больше, тем менее устойчивый грунт, и в этом случае нужно дополнительно проводить укрепление основания. Можно, конечно, поменять пласты глины на песок и утрамбовать, но это дорогое удовольствие, и далеко не каждому будет по карману.

Очень важна степень пучения и возможность подвижек при сейсмической или иной активности. Неустойчивые почвы склонны к горизонтальному движению, поэтому тут сразу проводится дополнительное укрепление почвы сваями или столбами ниже глубины промерзания. Такие грунты очень слабые, поэтому подошва основания устанавливается глубоко.

Основание из кирпича

Если есть желание сэкономить, нужно обратить пристальное внимание на кирпич. Фундамент из данного материала не рекомендуется применять для большого многоэтажного дома, да и сложно назвать такое основание действительно надёжным

Однако если почва на участке плотная, грунтовые воды залегают низко, и планируется возводить небольшую одноэтажную конструкцию, то основание из кирпича станет прекрасным выбором.

Главный плюс такого основания в возможности придания будущему строению любой формы. При этом не нужно выстраивать опалубки, тратить время на бетонирование. Если грамотно подойти к процессу строительства и провести гидроизоляцию, фундамент из кирпича может прослужить более полувека.

Для монтажа основания необходимо применять только качественный материал с высокими показателями морозостойкости. Монтаж кирпичного фундамента производится быстро, а материалы для строительства стоят недорого. Основание из железобетонных плит стоит в несколько раз дороже кирпичной основы. Для многих именно этот фактор является основополагающим.

Скалистые грунты

Такой тип природного основания, как скалистые грунты, представляет собой не грунт, а каменную горную породу. Она не подвержена влиянию грунтовых вод, поэтому не вспучивается при морозах, не меняет эксплуатационные свойства под влиянием влаги. Камень не деформируется даже при сильных нагрузках, поэтому не дает усадку. Строить фундамент здесь можно практически без заглубления, применяя такие технологии:

  • мелкозаглубленный ленточный фундамент;
  • мелкозаглубленный столбчатый фундамент.

Но этот тип местности подходит исключительно для наземных сооружений, так как построить в таких условиях подвальное помещение затруднительно.

Скалистые грунты.

Устройство фундамента

Разработка траншей при начинается только после завоза на строительную площадку всех необходимых материалов и оборудования. Процесс возведения фундамента должен выполняться без перерывов, начиная от отрывания траншей и заканчивая устройством отмостки. Цель этого требования – не допустить увлажнения грунта основания.

Подготовка основания под малозаглубленный фундамент включает отрывание траншей, устройство подушки против пучения грунта. Материал подушки (песок, щебень) насыпается послойно по 20 см и уплотняется специальным оборудованием (каток, строительный вибратор). Зачистку дна траншей/котлованов можно не производить. Выравнивающим слоем будет служить песчано-щебневая подушка.

Траншеи для ленточного фундамента отрываются не шире 1,5 м. Узкие траншеи устраиваются для того, чтобы наружные пазухи можно было перекрыть гидроизоляционным материалом и отмосткой. После укладывания фундаментной конструкции пазухи траншей засыпаются указанным в проекте материалом, который обязательно уплотняется.

Малозаглубленный ленточный фундамент предусматривается в доме без подвального помещения. Заранее следует предусмотреть засадку участка травой и кустарником для аккумулирования отложения снега и сокращения глубины промерзания грунта.

Сочетание высоких грунтовых вод и большой степени пучения грунта заставляет задуматься о другом . В такой ситуации наиболее подходящим считается свайно-ростверковой фундамент, которому не страшны ни морозные пучения, ни высокое залегание грунтовых вод.

Строительство газобетонного дома на глинистой почве предполагает большой спектр работы. Но главное заключается в возможности такого проекта. С 80-х годов (1987г.) по всей Российской Федерации на малозаглубленных фундаментах были возведены тысячи малоэтажных домов из различного материала (пеноблоки, кирпич, панели, брус) на глинистой почве. Длительный эксплуатационный срок зданий свидетельствует о надежности мелкозаглубленного фундамента.

Монолитный фундамент для дома из газобетона

Монолит заливается непосредственно на месте строительствадома. Устройство монолитного фундамента заключается в рытье котлована и заливкебетона по всей площади будущего коттеджа. При этом, есть возможность сразу

формировать строительно-инженерные элементы – ступени, опалубку.

Монолитный фундамент армируется в обязательном порядке. Вэтом случае и бетонирование должно производится в один прием. Если площадьгазобетонного дома небольшая, можно обойтись без армирования, тогда бетон нужнозаливать в несколько слоев, толщиной не более 150 мм и только после полного

застывания (высыхания) предыдущего слоя.

Главный нюанс состоит в правильной подготовке основания(плотно утрамбованный щебень) и штыковании, которое представляет собойвоздействие на бетон штыковой лопатой с целью устранить воздушные пузыри в

бетонной смеси.

Вывод.Монолитный фундамент, несмотря на дороговизну изначительные затраты труда, считается самым надежным для строительства изгазобетона. Поскольку устраняет возможный изгиб стен. Единственный недостаток в

невозможности обустройства подвала.

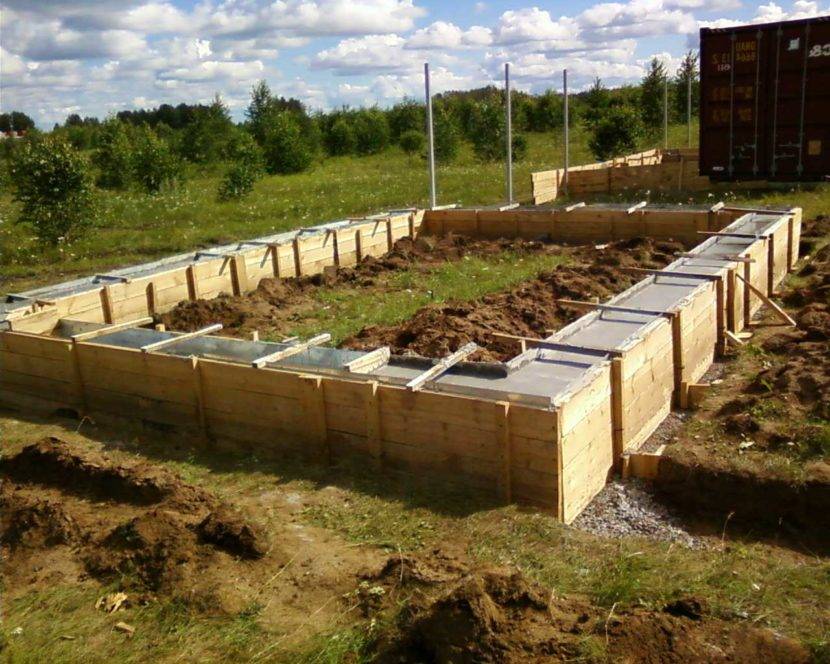

Подготовка ленточной основы

Прочную ленточную основу создать несложно, если воспользоваться технологией, выполняемой по предложенному варианту:

  • Произведите разметку строительной площадки согласно требованиям проектной документации.
  • По периметру контура выкопайте траншею, размер которой должен в 3 раза превышать ширину будущего фундамента, а глубина – точку промерзания.

Для строительства загородных домов на супесях и суглинках, с глубоким залеганием грунтовых вод можно закладывать ленточный фундамент

  • Основание выполняйте на 25% шире, по сравнению с его верхом. Это позволит снизить реакцию со стороны грунта, увеличить площадь опоры, предотвратить деформацию или проседание здания.
  • Соберите деревянную, шиферную или металлическую опалубку в зависимости от имеющегося на объекте строительства материала.
  • Засыпьте дно траншеи гравием слоем не менее 15 см, утрамбуйте.
  • Уложите слой песка, повторно уплотните песчано-гравийную подушку под фундамент, которая позволит компенсировать реакцию грунта, удалит с основания излишек влаги.
  • Застелите поверхность дна и стенки рубероидом или полиэтиленовой пленкой для гидроизоляции основы.
  • Смонтируйте в полости армированный каркас усиления, используя проволоку, зафиксируйте его элементы.
  • Подготовьте бетонный раствор согласно рецептуре, залейте его в опалубку до необходимой высоты ленты.
  • Удалите воздушные полости, используя арматуру или глубинный вибратор.
  • Спланируйте бетонную поверхность будущего основания.
  • После высыхания застелите поверхность гидроизоляционным покрытием из рубероида.

Заглубление монолитной ленточной основы на метр ниже уровня залегания водоносных слоев, находящихся в грунте, обеспечит компенсацию усилий почвы, сформирует устойчивую основу для любой постройки. Несмотря на множество недостатков, используя преимущества глины, выдерживающей значительные усилия от массы строения, можно сформировать крепкую конструкцию для строительства здания.

Глубина фундамента на глинистой почве напрямую зависит от глинистой составляющей, уровня промерзания и залегания грунтовых вод
