Инструкция по возведению монолитного ленточного фундамента от А до Я

Общая методика расчетов толщины

Перед началом расчета поводят геологический анализ почвы и из справочной информации выбирают значение удельного давления на грунт для выбранного типа фундамента. Учитывая степень пучения грунта вычисляют глубину подошвы.

На этапе определения весовых нагрузок учитывают все конструкционные особенности постройки (материал стен, размер проемов, массу кровли и прочее). К полученному значению добавляют эксплуатационную нагрузку для всех этажей и среднюю нагрузку снежного покрова для своего типа крыши.

Зная площадь основания монолитной плиты и величину удельной нагрузки на один квадратный метры участка, находят расчетный объем фундамента и предварительную толщину основания.

После этого расчет нужно повторить, но уже учитывая вес питы основания, прибавив его к нагрузкам здания. Полученное число сравнивают с допустимым давлением для выбранного участка. Рассчитанные параметры будут полезны при выборе марки бетона для раствора и схемы армирования.

Строительство

Независимо от того своими руками делается фундамент или с наймом рабочих, знать технологию очень важно. Пошаговый контроль процесса необходим на всех этапах установки

Монтаж монолитного ленточного фундамента включает несколько этапов.

Подготовка участка строительства. В первую очередь необходимо расчистить участок от мусора, подготовить место для хранения материалов. На очищенную территорию выносят габариты котлована. По размеченным габаритам дома производят выемку плодородного слоя грунта. Углы будущего фундамента помечают колышками, от них шнурами намечается направление стенок. Работы по разметке производятся с использованием строительного уровня.

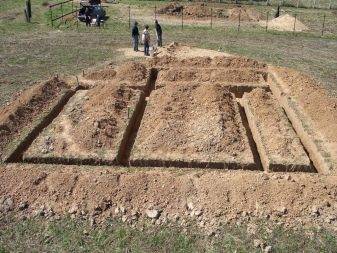

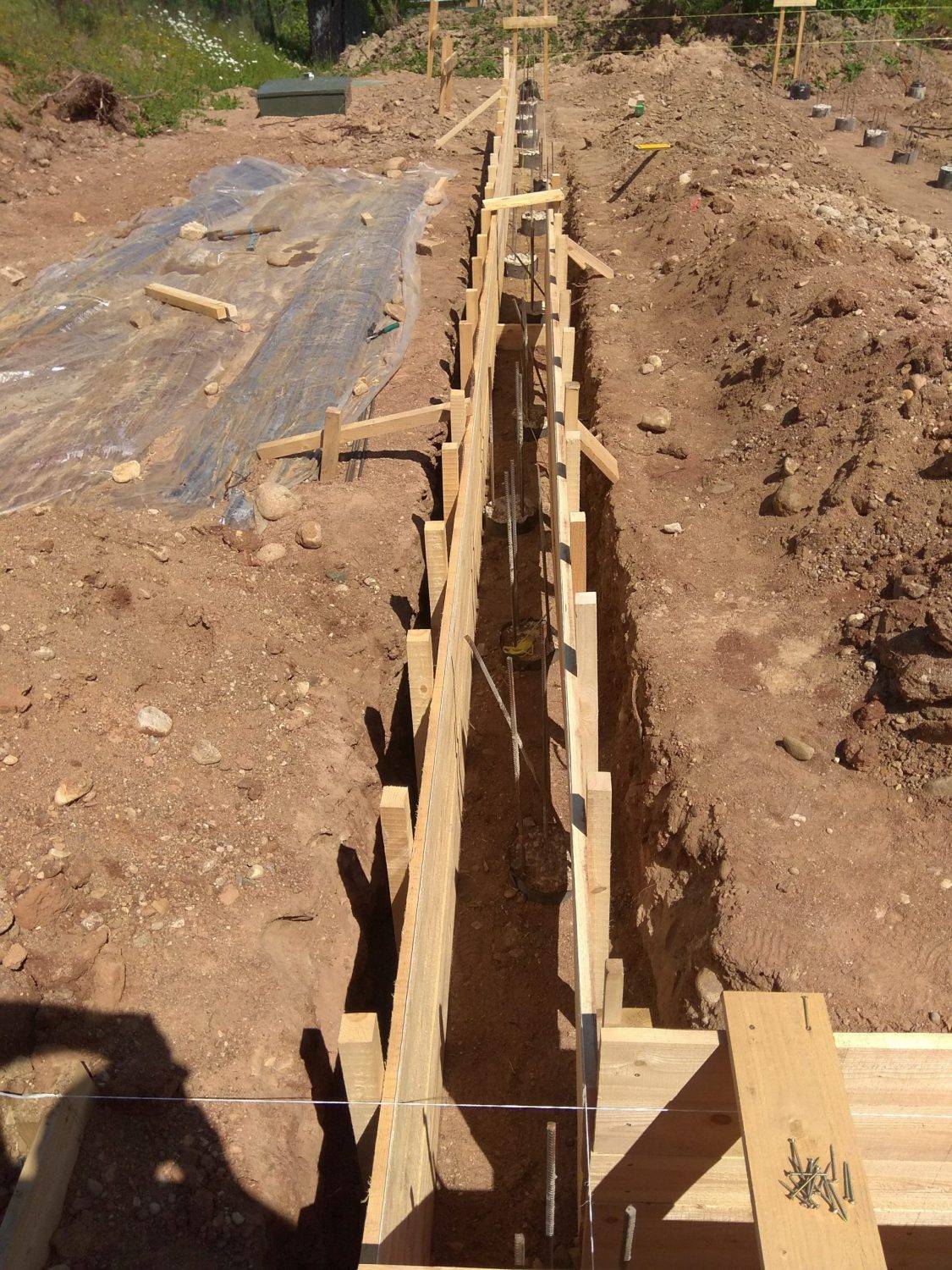

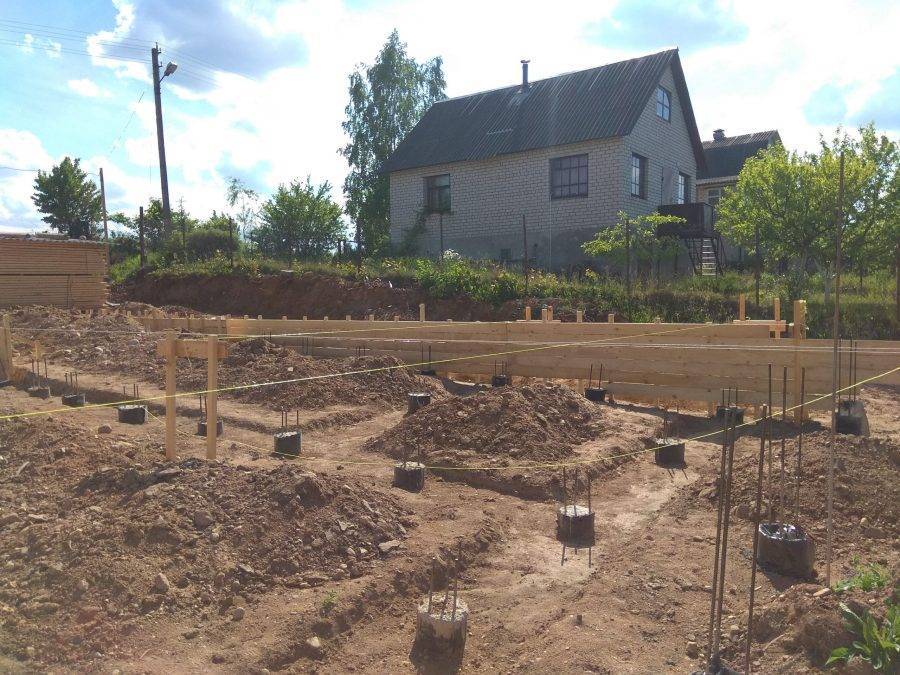

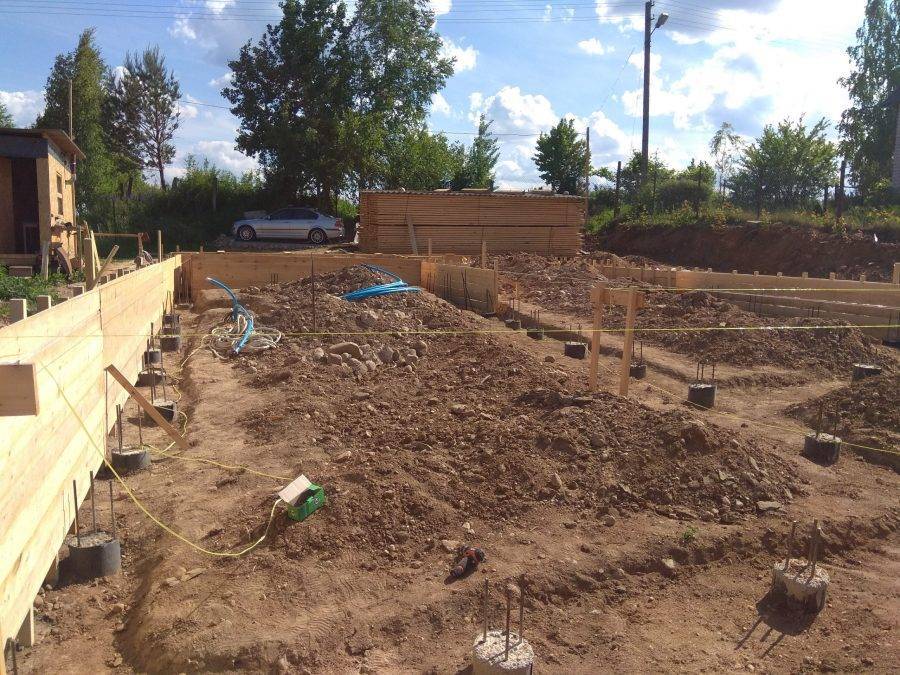

  • Земляные работы. По шнуру выкапывают траншею на глубину заложения фундамента. Ширину траншеи определяют по проектной ширине ленты с учетом установки опалубки. Обычно для этого оставляют по 20–30 см с каждой стороны.
  • Подготовка основания. Дно траншеи засыпают слоем песка в зависимости от типа грунта. Для пучинистых грунтов толщина слоя должна быть не менее 20 см. Подсыпку трамбуют и выстилают гидроизоляционным слоем.

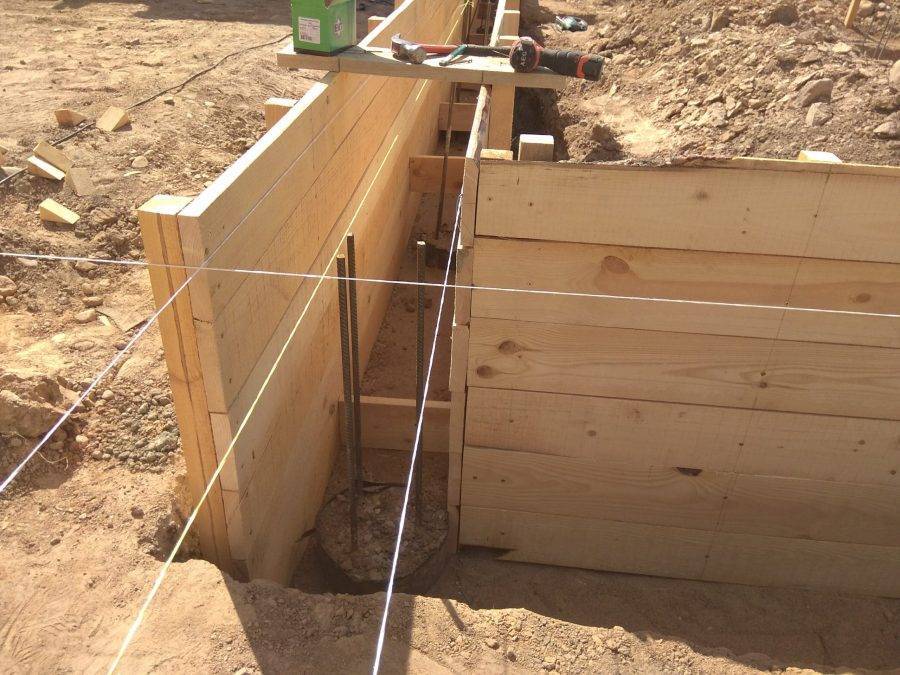

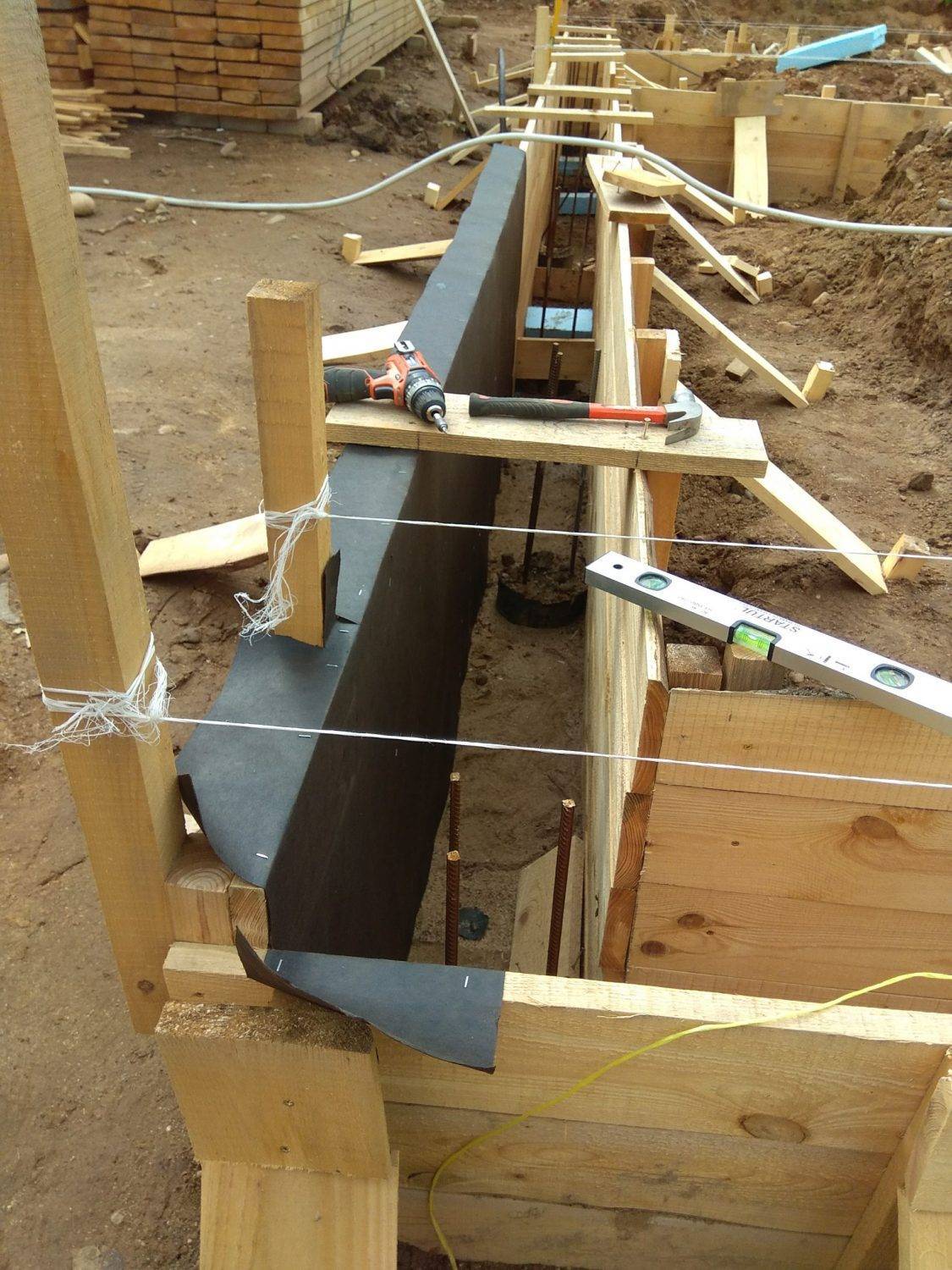

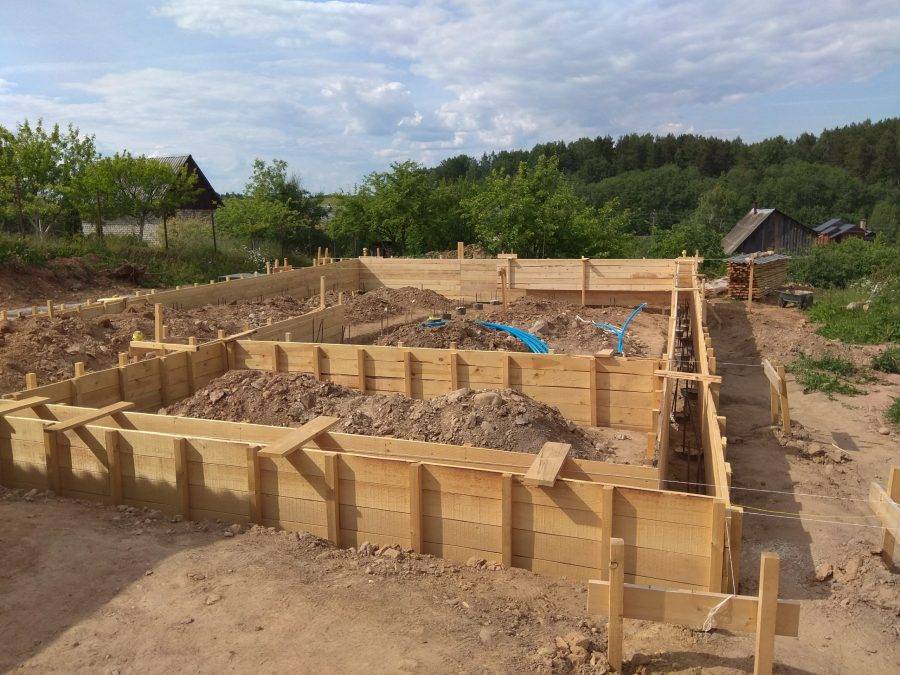

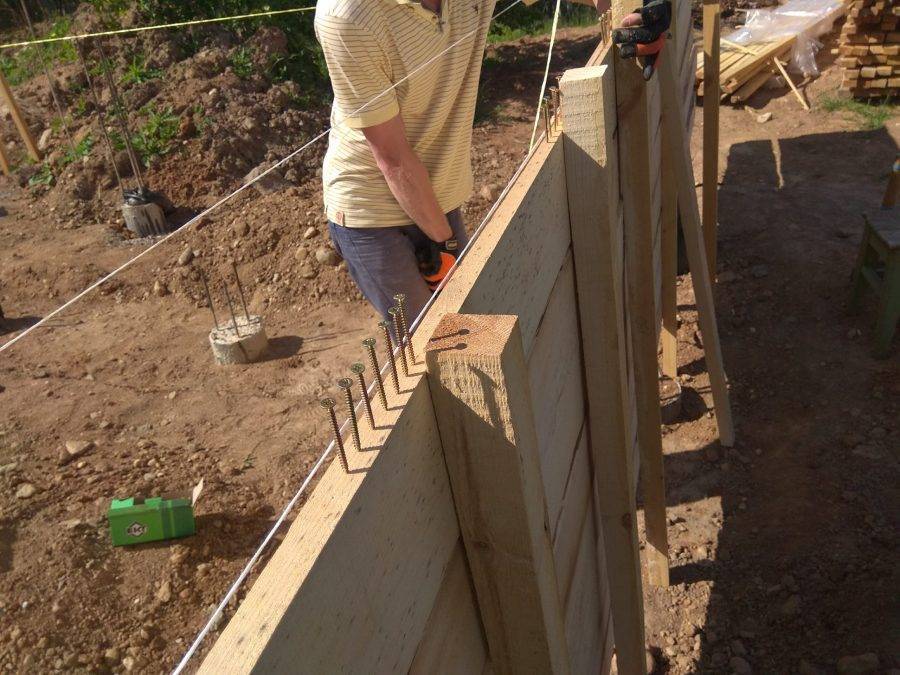

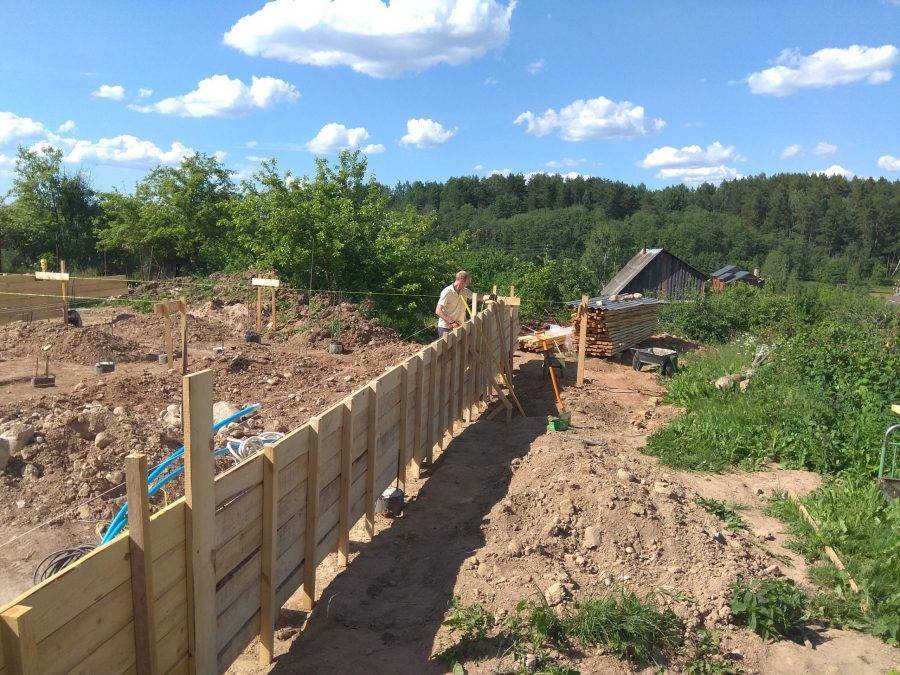

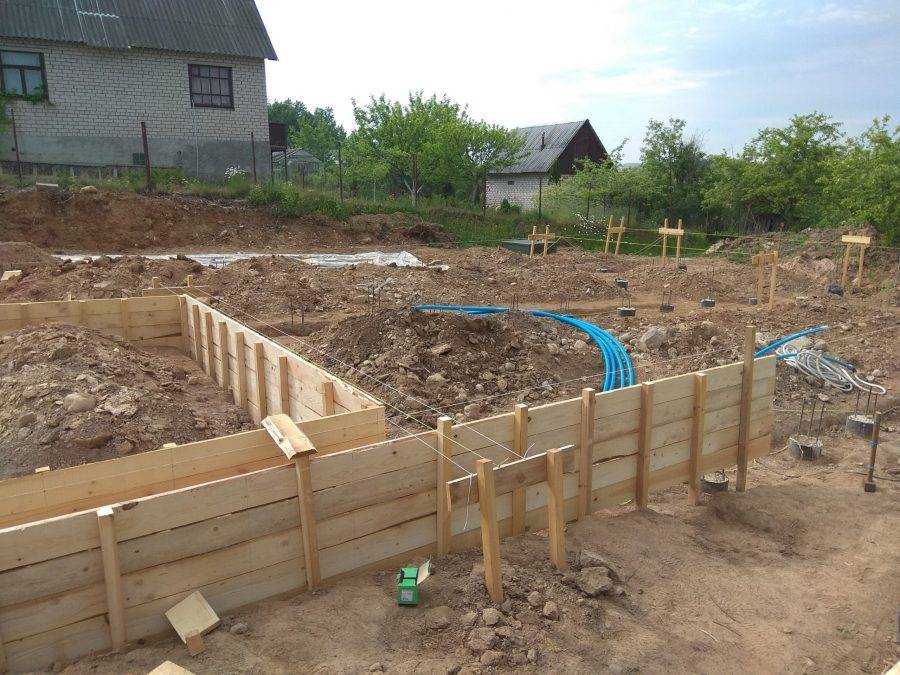

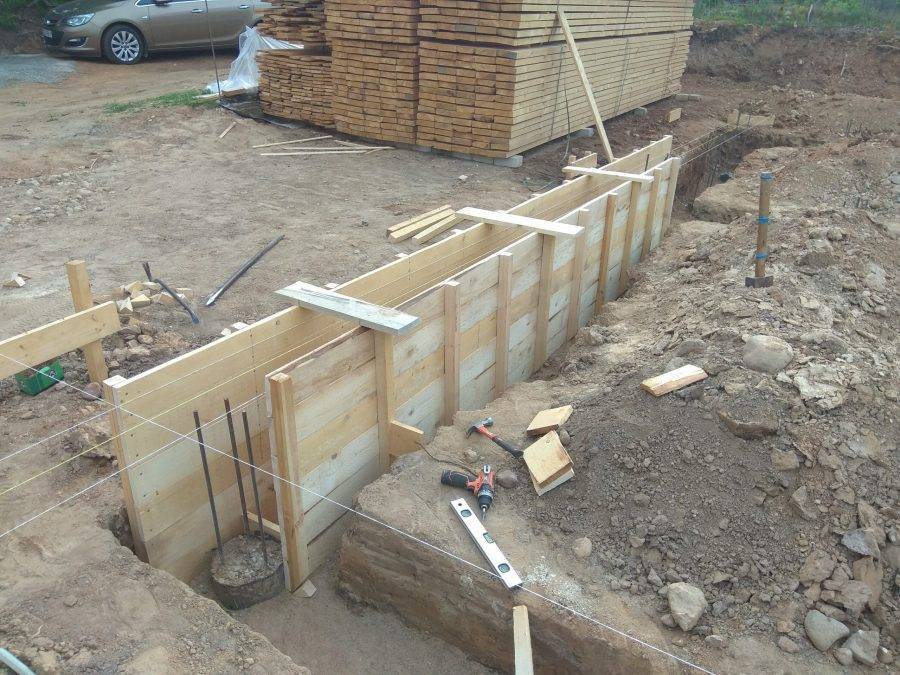

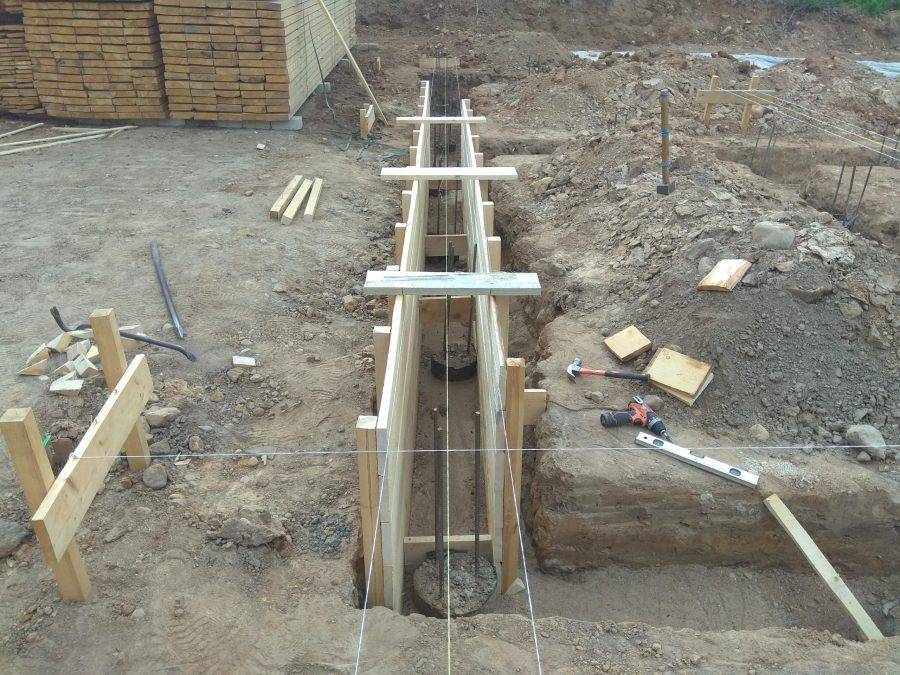

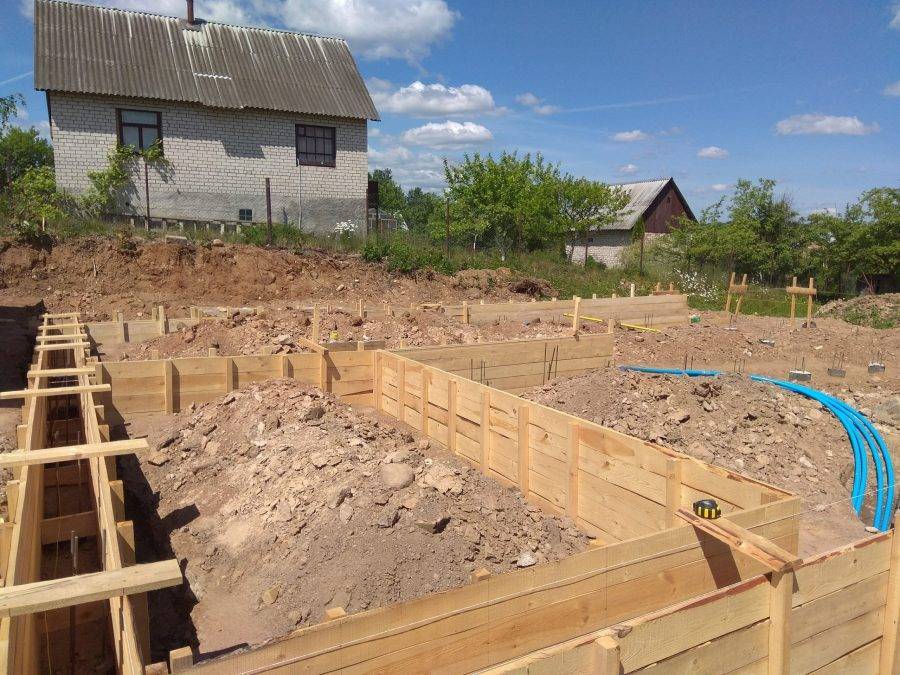

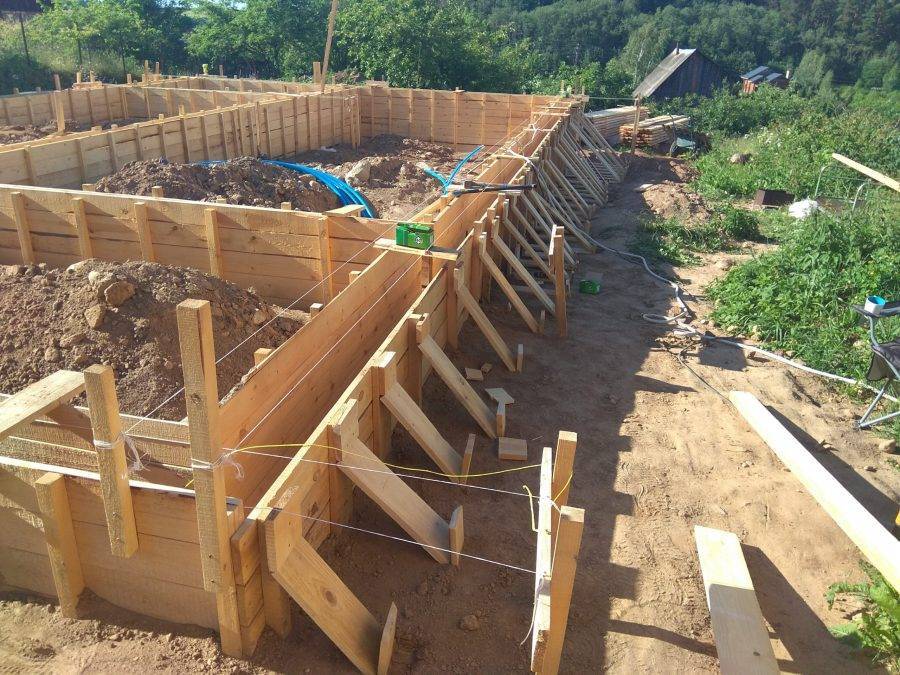

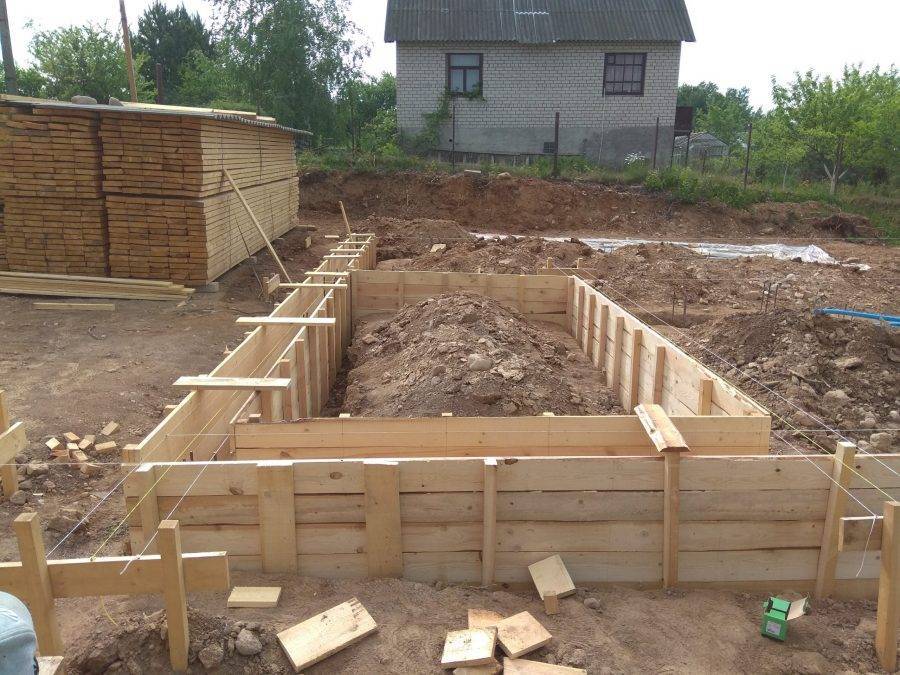

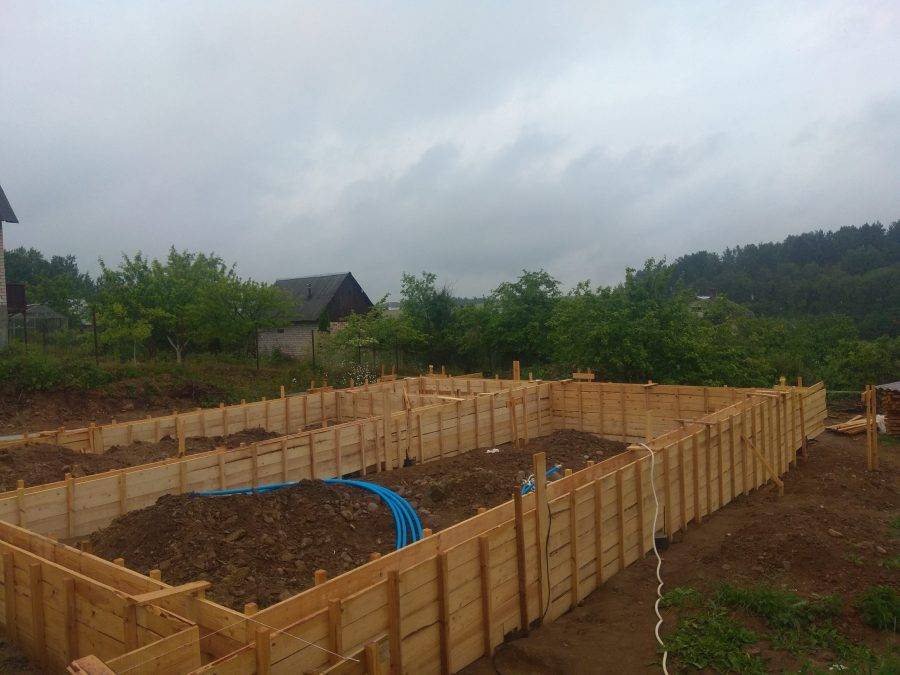

Сборка и монтаж опалубки. Для монтажа опалубки подготавливают щиты из досок. Стенка щита при установке опалубки должна быть строго вертикальна, край досок при этом должен быть выше заливки опалубки на 5–10 см. Щиты скрепляют между собой саморезами или гвоздями и монтируют в траншее с помощью распорок и колышков

Этот этап важно произвести очень тщательно, чтобы при заливке бетоном опалубка сохранила свою форму. Стенки опалубки покрывают пленкой или мастикой для удобства разборки после застывания бетона.
Вязка арматурного каркаса

После установки опалубки можно начинать армирование. Каркас арматуры вяжут из продольных стрежней A-III и поперечных стальных прутьев. Арматурную сетку при размещении в опалубке обеспечивают защитным слоем по 30 мм. Для этого можно использовать обрезки стрежней.

  • Заливка бетонной смесью. После окончания монтажа арматуры необходимо залить бетон. Здесь важен контроль качества, непрерывность процесса и его температура. Заполнение опалубки производят равномерно. Для достижения плотности, равномерности, удаления пузырьков воздуха бетон после заливки необходимо вибрировать.
  • Уход за бетоном. Все дальнейшие работы проводят после застывания бетона. В среднем монтаж стен можно начинать через 1–2 недели после заливки. Для гидроизоляции монолитного ленточного фундамента боковые поверхности ленты покрывают битумными мастиками. После этого можно проводить обратную засыпку.

Что такое ленточно-монолитный фундамент: сфера применения и виды

Ленточно-монолитный фундамент представляет собой ленту из железобетона, которая располагается под всеми стенами коттеджа. Она точно повторяет контур коробки, воспринимая нагрузку от строения и передавая ее на грунт.

По уровню заглубления ниже нулевого уровня различают 3 вида ЛМФ:

  1. Заглубленный. Уровень заглубления составляет 50-70% от всей высоты основания. Используется для строительства коттеджей из тяжелых материалов. Обладает высочайшей несущей способностью и позволяет сделать в доме подвал или цокольный этаж. В частном строительстве применяется нечасто из-за большого объема земляных и бетонных работ.
  2. Мелкозаглубленный. Самый востребованный вариант в сфере частной застройки. Лента фундамента заглубляется на 20-30% от собственной высоты. Такой фундамент отлично подходит для сооружений из самых разных материалов: газо- и пеноблоков, кирпича, ж/б плит, бруса и пр. Фундамент мелкого заложения сочетает в себе надежность и высокую несущую способность с минимальными трудозатратами на его возведение.
  3. Незаглубленный. Фундаментная лента не заглубляется в грунт, ее подошва лежит на земле. Основание такого типа применяется для легких строений: дачных домиков, сараев, бань.

ЛМФ подходит практически для всех типов грунтов. На сухих песках, супесях и суглинках основание закладывается выше уровня глубины промерзания. На средне- и высокопучинистых грунтах — ниже уровня промерзания на 20-30 см без устройства дренажной системы. Если проект предполагает устройство дренажа и замену пучинистых грунтов непучинистыми, то основание можно заглублять выше уровня промерзания.

При высоком уровне грунтовых вод (УГВ) заглубленный ленточный фундамент без проведения эффективных осушительных мероприятий использовать не рекомендуется. Под действием гидростатического давления лента будет разрушаться и деформироваться. В этом случае рекомендуется рассмотреть вариант устройства основания на свайном фундаменте.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
25.02%

Дом из кирпича
18.87%

Бревенчатый дом
14.74%

Дом из газобетонных блоков
15.56%

Дом по канадской технологии
11.52%

Дом из оцилиндрованного бревна
3.88%

Монолитный дом
4.1%

Дом из пеноблоков
3.09%

Дом из сип-панелей
3.22%

Проголосовало: 3169

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства

Важно знать все нюансы работы, чтобы не допустить грубейших ошибок

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования. Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

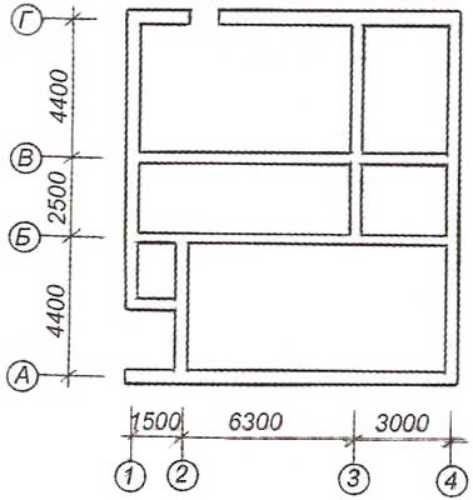

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы

Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями

Подготовка материалов и инструментов

Мастерам для самостоятельной работы понадобится следующий комплект инструментов:

  • Лопаты.
  • Деревянные колышки и веревка для проведения разметки.
  • Бетономешалка или металлическая ёмкость для смешивания раствора.
  • Металлическая арматура для укрепления ленточного фундамента.
  • Деревянные доски для строительства опалубки.
  • Болгарка и сварка для сооружения несущей конструкции в траншее.
  • Песок, цемент, гравий.
  • Несколько труб (металл, пластик) для создания качественной дренажной системы.

Следует также предварительно позаботиться о подготовке средств индивидуальной защиты: респираторе, строительных перчатках. Пригодится в работе пошаговая инструкция заливки ленточного фундамента своими руками для дома (бани, сарая, беседки).

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Материалы и технология монтажа фундамента

Технология монтажа МЗЛФ зависит от вида стройматериала, из которого будут впоследствии возведены стены здания, сооружения.

Для дома из керамзитоблоков


Средняя плотность блока из керамзита составляет 300-900 кг/куб. м. Это позволяет использовать для одноэтажного здания из керамзитоблока мелкозаглубленное монолитное ленточное основание.

Из-за высокой пористости керамзита фундамент нуждается в хорошей гидроизоляции. Все стены ленты внутри и снаружи по периметру покрывают гидрофобными веществами: минеральной или битумной мастикой, рубероидом или плёнкой.

Горизонтальный гидроизолирующий слой накладывается на песчаную подушку перед процессом заливки бетонной ленты.

Из кирпича

Дома из кирпича имеют свои особенности. Кирпич отлично сопротивляется вертикальным нагрузкам, однако на изгиб и растяжение он слаб. В случае неравномерной усадки фундамента или частичного выпучивания грунта стены пойдут в разлом.

Поэтому мелкозаглубленное ленточное основание выбирают для небольших строений и лишь на плотных грунтах, не склонных к пучению. В остальных ситуациях лучше устраивать цельную бетонную плиту, которая равномерно распределит нагрузку и предотвратит смещение грунта.

Для каркасного

Мелкозаглубленную цельную бетонную армированную ленту в качестве основания можно использовать под каркасные дома с небольшим весом на песчаном, супесчаном и каменистом грунте.

Если участок слишком насыщен влагой, возможность использования такого варианта фундамента рассчитывают специалисты.

Из бревен

Для дома из бревна армированный фундамент в виде ленты мелкого заложения возводят только на грунте из песка, камня или гравия.

Согласно строительным нормативам, глубина закладки фундамента для регионов средней полосы на непучинистом грунте составит не менее 0,6-0,8 м, на пучинистых — до полутора метров. Поэтому МЗЛФ выбирать для тяжёлых бревенчатых домов опасно.

Для газобетонного


Газобетон отличается высокой теплосберегающей способностью при низком весе.

Стены из этого стройматериала могут быть в два раза тоньше, чем кирпичные при одинаковом теплосберегающим эффекте.

Поэтому для одноэтажного строения, который возводится на нормальных непучинистых и слабопучинистых грунтах, есть смысл сделать основание из МЗЛФ, чтобы сэкономить на фундаменте.

Ширина основания должна быть не меньше 0,3 м. Когда грунт пучинистый, под фундаментом его меняют на крупнофракционный песок и хорошо утрамбовывают.

Что еще нужно знать о ленточном фундаменте для дома из газобетона читайте тут.

Монолитный (плитный) фундамент

Плитный фундамент (плавающий) — это сплошная незаглубленная плита на поверхности землия). Он применяется при повышенном содержании грунтовых вод или слабых грунтах для обеспечения высокой устойчивости дома.

Порядок монтажа:

  1. Снимается верхний слой почвы.
  2. Трамбуется песчаная подушка.
  3. Укладывается гидроизоляция.
  4. Устанавливается опалубка.
  5. Производится армирование.
  6. Заливается бетон.
  7. Вибрирование бетона для придания прочности.

Плюсы: прочный, устойчив к грунтовым водам и слабым грунтам, равномерно распределяет нагрузки, всегда можно сделать перепланировку.

Минусы: дорогой, нельзя сделать подвал или цокольный этаж.

Сфера применения

Фундамент из дорожных плит используют при строительстве:

  • легковесных одно- и двухэтажных домов;
  • гаражей;
  • пристроек;
  • строений хозяйственного назначения и т.д.

Геологические условия, когда основание будет эффективным:

  • ослабленные, неоднородные грунты;
  • высокая степень пучения почвы;
  • близкое залегание подземных источников.

Для гаража

Перед началом строительства мастеру необходимо рассчитать проектную нагрузку на основание, чтобы выбрать оптимальную толщину плиты. Для гаражей и хозпостроек, стены которых сделаны из кирпича, газобетона и других легких материалов оптимальная толщина плиты будет составлять 20 см.

Для дома

Фундамент подходит для строительства жилых домов, дач и коттеджей высотой не более двух этажей. При этом выбирают плиты толщиной от 25 см. При проектировании учитывают материал, из которого изготовлены внешние и внутренние несущие стены. Например, для кирпичных домов требуется более мощное основание, чем для каркасных.

Строительство опалубки под заливку

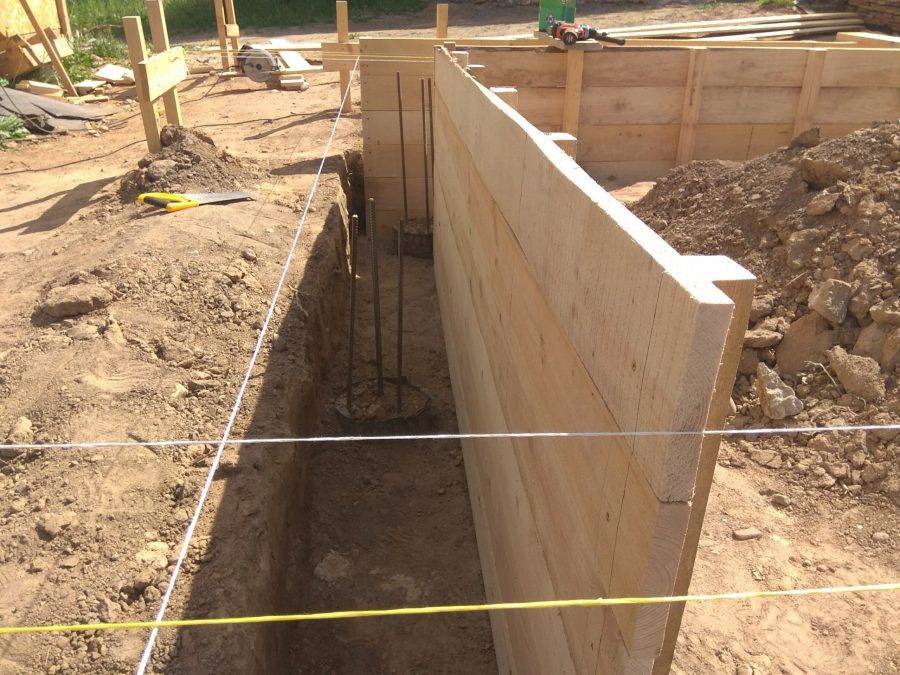

Следующий этап самостоятельных работ заключается в монтаже опалубки для ленточного фундамента своими руками. Деревянный каркас, ограничивающий контуры траншеи, позволяет существенно снизить потери цементного раствора. По этой причине, следует собирать опалубку из ровных деревянных досок, стараясь не оставлять щелей и дыр в корпусе.

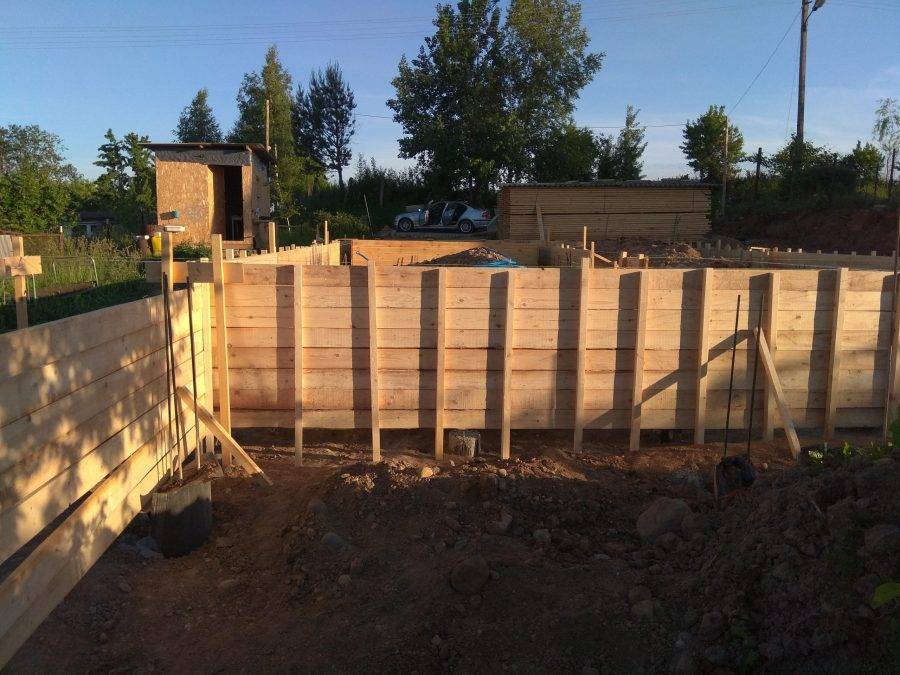

Высота боковых пластин опалубки должна превышать глубину котлована на 5-10 см, чтобы рабочий состав не выливался на поверхность прилежащего участка почвы. Обязательно монтируют горизонтальные перекладины, которые придают дополнительную прочность конструкции.

Схема устройства МЗЛФ

Ленту из армированного бетона необходимо обустраивать по периметру основания дома, всеми несущими стенами и перегородками. Почти половина её высоты оказывается над уровнем грунта и образует цоколь.

Схематично устройство выглядит следующим образом:

  • подушка из крупнозернистого песка (шириной 0,3 — 0,4 м и высотой 0,2 м);
  • монолитная армированная лента (с углублением до 0,5 м, ширина зависит от толщины стен, в среднем 0,4 м);
  • тепло- и гидроизоляция по всей длине ленты и отмостка для отвода талой и дождевой воды;
  • декоративная облицовка (материал для облицовки по желанию заказчика).

Наглядно схема устройство выглядит так:

Преимущества

Преимущества плитных фундаментов:

  1. Запас прочности и высокая износостойкость. За счет большой площади опоры силовая конструкция способна воспринимать значительный вес от сооружения, а также противостоять нагрузкам со стороны грунта при сезонных температурных перепадах.
  2. Широкая сфера применения. Соблюдая технологию, застройщик способен возвести надежную плитную конструкцию практически на любом типе грунта под кирпичный дом в несколько этажей или любую легковесную постройку.
  3. Независимость устойчивости основания от глубины промерзания почвы. Устройство плитного фундамента включает уплотненную подушку из нерудных материалов, свойства которой нивелируют воздействие грунта на конструкцию в зимний период.
  4. Достаточная жесткость плиты и равномерное распределение нагрузки по всей площади основания. Даже в том случае, если в процессе эксплуатации плита просядет, это не повлечет за собой значительных повреждений для дома в целом.
  5. Железобетонная плита выполняет функцию чернового пола в доме. В холодных регионах распространено применение плит со встроенной системой теплого пола, что позволяет застройщику сэкономить на черновой отделке и сразу перейти к монтажу чистового напольного покрытия.
  6. Возможность реализации своими руками технологии частично или полностью.
  7. Стойкость к сезонным подвижкам грунта. Даже на «плывучих» грунтах плитный фундамент не будет деформироваться под действием сторонних напряжений, поскольку конструкция будет подниматься и опускаться вместе с земельными массивами. Это качество представленной силовой конструкции обеспечивает долгий срок службы и надежность сооружения.
