Основные характеристики фундамента шведская плита, как ее установить своими руками

Специфика конструкции, ее базовые характеристики

Отличительным свойством утепленной шведской плиты является присутствие энергосберегающих материалов по всей площади и периметру подошвы. Образуется готовая черновая поверхность для первого этажа, она уже содержит в себе инженерные коммуникации, теплый пол.

Конструкцию образуют следующие пласты:

  • бетонная заливка,
  • армирующие пруты,
  • амортизационный слой,
  • изолирующие материалы.

Бетонный монолит имеет толщину 10 см, его формируют за один день, в таком случае исключается слоистость заливки, снижается себестоимость работы. Утеплитель помогает изолировать конструкцию от грунта. Армирование выполняется с применением металлических прутьев и сетки, они защищают фундамент от растрескивания, сохраняют его целым в периоды естественного движения грунта.

Амортизационный пласт составляют щебень и песок, шведская технология также подразумевает применение глины. Последняя защищает геотекстиль, разделяющий минеральные слои, от воздействия влаги. В толще песка, покрытого утеплителем, прокладываются водопровод и канализация.

Утепление базируется на производных стирола, материал укладывается вертикально вдоль периметра, снизу, под отмосткой. Дренажные коммуникации в тандеме с гидро- и пароизоляционными слоями предотвращают разрушение фундамента под воздействием влаги и грунтовых вод.

Особенности утепленной шведской плиты

Такая технология представляет собой сооружение корыта на основе пенопласта, который имеет отличные прочностные показатели. Конструкция является цельным сооружением с прикрепленной опалубкой, которая выполняет предназначение дренажной системы и располагается на утрамбованной подушке из песка и гравия. После чего осуществляется монтаж каркасной сетки на основе арматурных прутьев, это позволит осуществить укладку коммуникаций для будущей постройки. Затем арматура заливается бетоном и производится шлифовка поверхности с использованием различного инструментария.

К плюсам такой технологии можно отнести:

  1. Плита возводится довольно быстро, при этом уход за ней не отличается особой сложностью.
  2. Все коммуникации для дома будут заранее готовы.
  3. Дренажная система уже будет оборудована.
  4. Отличные показатели теплоемкости.

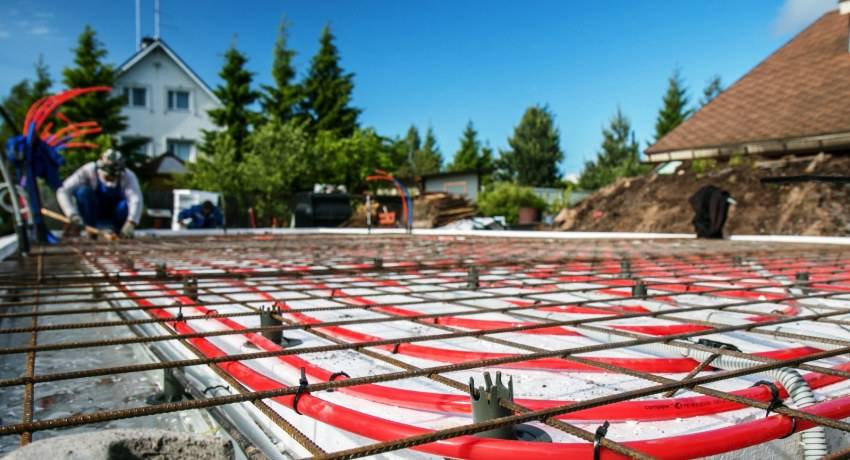

Утепленная шведская плитаИсточник medium.com

Шведская плита имеет и слабые стороны, среди которых:

  1. Грунт понадобится заранее подготовить, он должен быть тщательно выровнен.
  2. Такую технологию нельзя применять на почве с высоким содержанием торфа.
  3. Монтаж коммуникаций может вызвать осложнения, так что лучше всего обратиться к специалистам.
  4. Такой вариант нельзя назвать экономным.

Шведская плита имеет свои плюсы и минусы. При ее выборе понадобится учитывать ряд определенных факторов: разновидность грунта, финансовую составляющую, предпочтения застройщика.

Бетон

С помощью бетононасоса заливают слой бетона толщиной не менее 10 см, толщина слоя зависит от величины дома, то есть от предполагаемой нагрузки на основание. Бетон должен быть марки не меньше М350.

Важно!
Слой бетона обязательно заливают послойно (толщина каждого слоя — 10 см) или в один прием. Чтобы убрать из него пузырьки воздуха, используют вибратор

Поверхность контролируют с помощью лазерного уровня.

После отстаивания продолжительностью 2-2,5 часов поверхность выравнивают бетонозатирочной машиной. Бетон застывает и набирает крепость примерно месяц.

Застывшую плиту шлифуют. После этого можно будет наполнить трубы водой, температуру которой следует постепенно повышать в течение трех дней.

УШП — это тип фундамента, при создании которого используются современные материалы. Он имеет много плюсов, на нем можно строить небольшие дома из различных материалов практически на любом грунте. Не подходит он для тяжелых кирпичных или бетонных зданий более двух этажей и для торфяного грунта.

В малоэтажном строительстве фундамент УШП обеспечивает сочетание минимального бюджета с высоким ресурсом и качеством проживания. Эта технология не может рассматриваться, как обычная утепленная плита основания – шведская система позволяет получить полы по грунту со встроенным в них обогревом. Этот фундамент можно залить без спецтехники, обладает минимальной трудоемкостью, обходится дешевле , уступая лишь в цене.

Поскольку технология пришла из Европы, отечественных СНиП для нее не существует. Однако ведущие производители теплоизоляционных материалов разработали альбомы техрешений на фундамент УШП, в которых учтены стандарты ГОСТ:

  • 7076 – изделия, материалы для строительства;
  • 25898 – паропроницаемость стройматериалов;
  • 17177 – строительная теплоизоляция;
  • 30244 – горючесть стройматериалов;
  • 15588 – пенополистирол.

Проектируя шведский «пирог» основания дома, конструкторы так же учитывают СП:

  • нагрузки, воздействия – ;
  • фундаменты, основания – , ;
  • основные положения для ж/б конструкций – ;
  • ограждающие, несущие конструкции – ;

Теплорасчет аналогичен системам МЗЛФ для неотапливаемых зданий. Некоторые производители пенополистирола допускают ошибки в своих технических решениях для шведской плиты.

Конструкция УШП имеет вид:

  • ребристая плита толщиной 10 см – классический «пол по грунту», толщина которого выбрана с учетом минимизации теплопотерь, обеспечения нормального прочностного запаса, ребра по периметру обеспечивают устойчивость фундамента при возможных подвижках грунта;

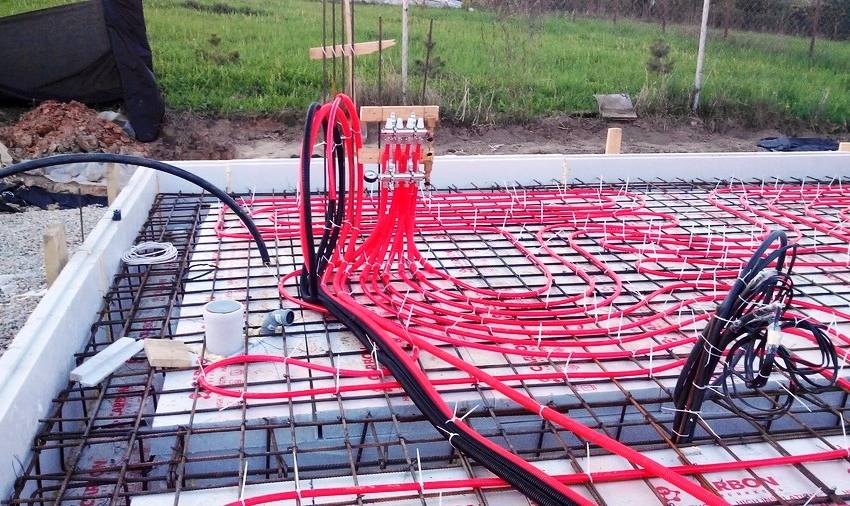

  • контуры теплого пола – дополнительный обогрев помещений, экономящий энергоноситель для основных контуров обогрева;
  • армопояс – две сетки из связанных прутков арматуры, предотвращающие растрескивание при воздействии изгибающих нагрузок;
  • инженерные системы – заглубляются ниже отметки промерзания, дублируются для обеспечения максимального ресурса;
  • гидроизоляция — защищает бетон от влаги, должна обладать пароизолирующими свойствами;
  • утеплитель – сохраняет тепло внутри здания, аккумулирует тепло недр, предотвращая промерзание грунта под подошвой коттеджа;
  • песчаная подушка – обладает дренирующими свойствами (вода не может подняться выше того слоя), полностью исключает возникновение сил пучения;
  • геотекстиль – необходим исключительно на илистом грунте, предотвращает перемешивание дренирующего слоя из нерудного материала с частицами земли.

Таким образом, в плиту по умолчанию заложен утеплитель, ребра жесткости и обогрев. Укрытый этой конструкцией периметр надежно защищен от промерзания, прочность достаточна для тяжелых стен (кирпичная или блочная кладка в 2 этажа) и кровельных материалов (сланцевая, керамическая, цементно-песчаная черепица).

Кроме нижней теплоизоляции утеплитель монтируется вертикально по периметру, дублируя опалубку плитного основания, горизонтально под отмосткой здания на глубине подошвы ж/б конструкции. Трубы коммуникаций укладываются в оболочке, дублируются для всех инженерных систем, обеспечивая ремонтопригодность в процессе эксплуатации.

Собирает грунтовые, паводковые, ливневые стоки, отводит их в подземную емкость для вторичного использования либо откачки ассенизаторскими машинами. В отличие от минеральных утеплителей, экструдированный пенополистирол сохраняет свойства даже при погружении в воду, поэтому используется в шведских плитах без вариантов замены.

Полезные рекомендации при устройстве основания

Шведский фундамент состоит из нескольких слоев, каждый из которых имеет важное функциональное предназначение. Очень важно правильно организовать каждый пласт, чтобы в результате получить надежную, прочную и долговечную конструкцию

Здесь следует учитывать важные моменты. Толщина песчаной или гравийной подложки определяется на основании типа грунта, то есть зависит от его несущей способности. Это значение находится в пределах 300-600 мм, что влияет на цену УШП фундамента. Для наиболее твердых, плотных почв применяется минимальный показатель, а для пучинистых – максимальный.

УШП представляет собой сочетание ленточного основания и бетонного пола, именно поэтому такой тип основания требует точности расчетов и соблюдения четкой технологии при возведении

Перед строительством плитного фундамента следует убрать верхний слой почвы. При помощи нивелира и строительного уровня проверяется вертикальность и горизонтальность поверхности. Котлован должен иметь большие габариты, чем периметр плиты. С этой целью от краев разметки основания необходимо отступить с каждой стороны на 50-70 см.

Плиты утеплительного материала следует укладывать по всей поверхности фундамента. Их не рекомендуется скреплять дополнительно клеевым составом. Для создания однородного плотного слоя заливка бетона должна выполняться за один раз

Поэтому здесь важно правильно рассчитать количество материала, необходимого для заполнения опалубки

Перед началом строительства следует подготовить трубы для всех коммуникаций и разработать схему их расположения. По периметру фундамента обязательно требуется предусмотреть дренажную систему, благодаря которой обеспечивается отвод влаги от основания здания.

Важно, чтоб коммуникации заглублялись ниже отметки промерзания грунта в зимний период

Ушп фундамент – технология устройства основания своими руками

Дно котлована и траншеи, в которой будут уложены дренажные трубы, проверяется на горизонтальность с помощью нивелира или гидроуровня, накрывается специальной тканью – геотекстилем с повышенной плотностью – 200. Геотекстиль укладывается для разделения грунта и слоев щебня, песка, а также для укрепления основания и для отсечения капиллярного подъема грунтовой воды.

Поверх дренажной системы на геотекстиль, расстеленный на дне котлована, под фундамент типа ушп укладывается слой гравия, который также служит для укрепления основания. Гравийное основание также закрывается геотканью, после чего отсыпается 10 см песка – это оптимальный слой для разового прохода виброплитой, которая используется для уплотнения оснований под фундаменты.

При многослойной засыпке укладывается несколько слоев, пока не будет достигнут планировочный уровень. Таким образом, формируется песчаное основание под фундамент, которое необходимо выровнять в горизонтальной плоскости нивелиром, но если нет такой возможности, то обычным гидроуровнем. Толщина основания под фундамент из песка или гравия определяется на основании типа грунта, то есть зависит от его несущей способности. Это значение может находиться в пределах 300-600 мм:

Далее, после основательной трамбовки основания и удостоверившись в том, что горизонтальная поверхность ровная, можно начать монтаж внутренних коммуникаций.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент
Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

Проведение земляных работ и подготовки

В реальности существует достаточно много конфигураций шведской плиты, отличающихся толщиной и схемой армирования. Однако суть технологии это не меняет по весьма неординарной причине, которую обывателю принять достаточно трудно. Дело в том, что долговечность и устойчивость УШП обеспечиваются не конструкцией самой плиты, а за счёт правильной подготовки основания под ней.

Начинается всё со снятия плодородного слоя почвы или рытья более глубокого котлована, если под домом планируется цокольный этаж. При этом основная масса грунта снимается на участке размерами больше самой плиты. В каждую сторону от плановой разметки фундамента нужно отступить по 40–50 см плюс глубину залегания плиты, умноженную примерно на 1,35–1,5. Такая необходимость обусловлена тем, что и под плиту, и под отмостку готовится плотная несжимаемая подсыпка, которая легко «отпускает» воду. При этом ширина отмостки всегда определяется глубиной залегания фундамента, ибо распространение жидкости при просачивании через подсыпку происходит веером. Таким образом, чем больше глубина, тем шире пятно смачивания. Радиус этого пятна для материала подсыпки под плитой примерно в полтора раза больше глубины.

После снятия грунта котлован подчищается вручную и укрывается иглопробивным геотекстилем, затем проводится его обратная засыпка. Первым идёт песок — качественный речной, без глинистых включений и с как можно меньшим коэффициентом уплотнения, то есть фракции от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и трамбуют вибрационным способом с массой плиты порядка 100–120 кг. Толщина песчаной подсыпки составляет не менее 20 см, но в целом может достигать 2–2,5 значений номинальной толщины плиты. Устраивать более толстый слой песка обычно не имеет смысла.

Если на полученной отметке возможно появление грунтовых вод, в котлован по периметру укладывают систему дренажных труб, обёрнутых геотекстилем во избежание заиливания. Чтобы обеспечить необходимый уклон, в песке подрывают небольшие желоба, общая же плоскость остается строго горизонтальной. После монтажа дренажной системы котлован застилают геотканью плотностью от 250 кг/м2, затем проводится насыпка гравия фракции от 15 до 30 мм. В наилучшем случае используют гранитный щебень, который насыпается послойно с постепенным уменьшением фракции вплоть до 10–15 мм.

Функции гравийной подушки — осушение нижней плоскости плиты и распределение нагрузки. Засыпка проводится до отметки, на которой планируется опирание рёбер плиты. Глубина опирания определяется толщиной плиты с рёбрами жёсткости при том расчёте, что плоскость готового пола будет находиться на 20–25 см выше прилегающего грунта.

Фундамент для деревянных домов из бревен

Строения из оцилиндрованных бревен и бруса обладают меньшим весом, чем кирпичные или бетонные, но превышают каркасные дома, поэтому лучшим вариантом для них станет мелкозаглубленный ленточный или свайно-ростверковый фундамент.

Первый вариант позволяет оборудовать подвал, обладает достаточной устойчивостью к нагрузкам и относительно невысокой стоимостью. Для обеспечения его долговечности необходимо оборудовать качественную гидроизоляцию и насыпать толстую песчаную подушку.

Для свайно-ростверкового фундамента надо выкопать ямы, до уровня промерзания почвы и соединить их перешейками. Затем в ямы и канавы заливается бетон и получается бетонная лента, из которой выходят столбы, опирающиеся на почву ниже уровня промерзания.

Устройство свайно-ростверкового фундамента

Эти виды фундаментов предоставляют возможность оборудовать надежное и долговечное основание, которое с легкостью выдержит вес деревянного дома в один или два этажа и позволит избежать ненужной переплаты, обустраивая излишне дорогую, рассчитанную на внушительную массу опору.

УФФ – Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.  Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как “лента с полами по грунту”.  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от “простой” железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее “реконструировать” для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ – это утепленная лента с “пяткой”, выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)

Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много –  в качестве “ленты”, могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.  При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

  1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
  2. Возможность сделать “высокий цоколь” – собственно высота цоколя ограничена только вашими финансами.
  3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
  4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки – что экономит и время и деньги.
  5. Как ни странно, этот тип фундамента “понятнее” отечественным строителям и соответственно проще найти исполнителей.
  6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями “развязана” относительно ленты.
  7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом “встанет под крышу” – кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество “сыпучки” на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки – те же что и у “шведской” плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.  Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше – тем дороже.

Опорная пятка и цоколь из блоков

Обратная засыпка с внутренним утеплением

Раскладка теплого пола и заливка стяжки

Опалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант
