Не знаете, как крепить ондулин к обрешетке и избежать протечек? Как рассчитать количество гвоздей на лист и многое другое в этой статье

Использование ондулина при ремонте крыш

Листы ондулина можно использовать не только для кровли новых крыш, но и для частичного или полного ремонта. Для ремонта кровли ондулином достаточно заменить повреждённые участки крыши новыми листами одулина.

Также при ремонте кровли, используя одулин, за счёт его небольшого веса есть возможность не демонтировать старый кровельный материал, а стелить новые листы, поверх него предварительно соорудив на нём каркас.

Ремонт кровли с использованием ондулина состоит из следующих этапов:

  • Произвести осмотр старого кровельного покрытия водосточных и вентиляционных систем, в случае их неисправности произвести ремонт.
  • Монтаж деревянного каркаса поверх старого кровельного покрытия. Изготавливать каркас необходимо из деревянного бруса, сечение которого равно глубине волны шифера.
  • При необходимости в обрешётку можно произвести укладку утеплителя.
  • На готовую обрешётку крепить листы ондулина согласно правилам и рекомендациям по укладке.

Вышеописанные этапы предназначены для ремонта крыши, не снимая старого кровельного покрытия. В случае, если старый кровельный материал демонтируется, сооружение каркаса не требуется, укладка ондулина производится на старый брус кровли, если позволяет расстояние между ними.

Преимущества ондулина, как материала для монтажа и ремонта кровли

На сегодняшний день популярность ондулина довольно велика. Обусловлено это тем что он обладает следующими преимуществами:

  • Длительный срок службы. Несмотря на то, что гарантия на материал составляет 15 лет, он вполне может прослужить все 50 при правильном монтаже.
  • Устойчив к образованию грибка и плесени. Ондулин покрыт специальным раствором, что препятствует развитию различных бактерий.
  • Высокая устойчивость к воздействию химических веществ.
  • Увеличивает теплоизоляцию покрываемого здания.
  • Устойчив к перепадам температуры. При снижении или повышении наружной температуры ондулин не ведёт и не деформируется.
  • Легко монтируется. Лёгкий вес материала позволяет совершать перекрытие самостоятельно, при этом материал легко режется обычной ножовкой.
  • Экологичность материала. Материал не содержит химических или токсичных веществ, что делает его безопасным для эксплуатации на жилых домах.
  • Шумоизоляция. Ондулин хорошо поглощает наружные шумы, что увеличивает шумоизоляцию здания.
  • Высокая степень прочности. Материал устойчив к снеговым и ветровым нагрузкам.
  • Придаёт зданию эстетичность. Кровельный материал производится различных цветов, что позволяет выбирать ондулин под стиль и дизайн здания.

Использование ондулина для ремонта кровли может сэкономить средства, так как можно производить его укладку не демонтируя старое покрытие.

Шаг обрешетки под ондулин

Шаг обрешетки для ондулина зависит от угла уклона кровельных скатов.

При наклоне 5-10 градусов потребуется сооружение сплошной обрешетки, для которой можно использовать доску, фанеру или OSBплиты.

Крепление ондулина (расстояние обрешетки) рассчитывается по следующей схеме: если уклон ската кровли составляет 10-15 градусов, шаг поперечных брусьев (сечением 40х50 – 50х60 мм) должен составлять 0,4-0,45 м.

Для монтажа обрешетке на крыше, угол наклона которой превышает 15 градусов, можно увеличить расстояние между брусьями до 0,6 м.

В снежных регионах рекомендуется сократить шаг конструкции до 0,45 м, чтобы кровельный материал не прогибался под снеговой нагрузкой.

обрешетка под ондулин: размеры и шаг крепления

Кровельные гвозди и саморезы для ондулина

Для крепления элементов применяются гвозди или саморезы. Разберем более подробно каждый вид крепежа.

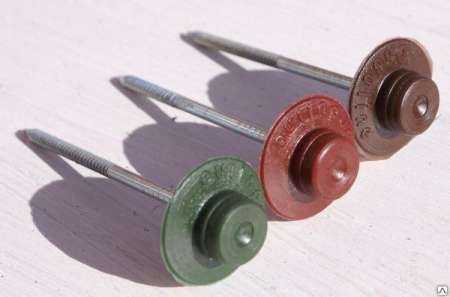

Гвозди

Рынок предлагает следующие виды изделий:

  • крепеж с полипропиленовой шляпкой (ПП);
  • крепеж с поливинилхлоридной шляпкой (ПВХ).

Вне зависимости от выбора гвоздя, покупатель получает следующие преимущества:

  • обеспечение герметичности соединений;
  • неподверженность УФ-лучам, погодным условиям;
  • антикоррозийная защита.

Большая часть крепежей производится из того же сырья, что и листы кровельного материала, что обеспечивает крепость и прочность конструкции. Кроме того, гвозди выпускаются в различной цветовой гамме, подходящей под выбранный лист ондулина – в итоге получается эстетически привлекательная крыша. Состав гвоздей не допускает ржавления, используемый материал: углеродистая сталь, оцинковка по верхнему слою противостоят коррозии. С такими гвоздями стройматериал будет закреплен прочно, а вот соединения будут надежно замаскированы.

Гвозди для ондулина различаются по длине, диаметрам основной части и шляпки, а также по количеству в пачке. Что касается диаметра верхней части, то он может быть в 3-4 раза больше, чем диаметр основной части.

Важно! Для стандартных элементов применяются крепежи, длина которых 0,75 см диаметр 355 мм – получается крепкая, надежная конструкция,  при этом вес гвоздей не имеет значения. Как рассчитать количество гвоздей? Для этого нужно промерить крышу, затем:

Как рассчитать количество гвоздей? Для этого нужно промерить крышу, затем:

  • выполнить расчет количества материала;
  • умножить полученную цифру на 20, потому что на каждый лист ондулина нужно не менее 20 гвоздей.

Правильность расчетов обязательна, иначе не получится прочного и технологически точного крепления кровельного материала

Размеры гвоздей для ондулина достаточно разнообразны, но важно помнить, что длина гвоздя должна минимум на 10 мм превышать сумму высоты гребня и толщины доски обрешетки

Саморезы

Крепление ондулиновых листов саморезами по мнению специалистов, намного проще и прочнее, чем гвоздями. Как правило, производители сразу с партией товара предлагают и упаковку саморезов, изготовленных в форме сверла. Герметичность соединения обеспечивается резиновыми заглушками, которые прикрывают крепеж. Так конструкция защищается от проникновения влаги и тем самым продляется срок службы кровли. Расход саморезов на один лист ондулина – 20 шт.

Важно! При креплении любыми материалами нужно соблюсти два правила: точка вкручивания/забивания – высокий гребень волны, шляпки плотно прилегают к материалу, но так, чтобы гребень не был деформирован. После вкручивания самореза, его обязательно накрывают крышкой – нарушить порядок нельзя, в этом случае изделие непоправимо деформируется, теряется внешний вид крыши

Категорически запрещается применять в качестве крепежей обычные гвозди, ими легко повредить листы ондулина

При минусовой температуре монтаж листов производится с особой осторожностью – листы становятся хрупкими, повышение же до +30 грозит размягчением элементов, поэтому время для монтажа следует выбирать не жаркое, но и не холодное, без дождя и сильного ветра. После вкручивания самореза, его обязательно накрывают крышкой – нарушить порядок нельзя, в этом случае изделие непоправимо деформируется, теряется внешний вид крыши

Категорически запрещается применять в качестве крепежей обычные гвозди, ими легко повредить листы ондулина. При минусовой температуре монтаж листов производится с особой осторожностью – листы становятся хрупкими, повышение же до +30 грозит размягчением элементов, поэтому время для монтажа следует выбирать не жаркое, но и не холодное, без дождя и сильного ветра

После вкручивания самореза, его обязательно накрывают крышкой – нарушить порядок нельзя, в этом случае изделие непоправимо деформируется, теряется внешний вид крыши. Категорически запрещается применять в качестве крепежей обычные гвозди, ими легко повредить листы ондулина

При минусовой температуре монтаж листов производится с особой осторожностью – листы становятся хрупкими, повышение же до +30 грозит размягчением элементов, поэтому время для монтажа следует выбирать не жаркое, но и не холодное, без дождя и сильного ветра

Технология монтажа

Для раскроя битумного полотна можно использовать обычную ножовку по дереву.

Чтобы полотно ручного инструмента не застревало из-за битумного вяжущего, его смазывают маслом. Для крупного объекта мастера используют циркулярную электропилу.

Раскрой полотнаИсточник valenteshop.ru

Обзор опорных систем

На стропильной системе формируется опорное основание из сплошной или разреженной обрешетки. В таблице рассмотрены технические особенности в зависимости от уклона ската крыши.

Уклон (в градусах)Тип обрешеткиДополнения
До 10СплошнаяКрепление первого ряда выполняется на расстоянии от свеса в 3,5 см. Продольный нахлест полотен – 2 волны, торцевой – 30 см. Метизы размещают в три ряда.
10-15С шагом 45 смСвес тот же. Нахлест боковой – 1 волна, поперечный – 20 см. Крепление полотна в 4 ряда.
От 15С шагом 61 смСвет идентичен. Нахлесты 1 волна и 17 см. Трехрядное положение крепежа.

В сюжете наглядно показаны схемы устройства ондулина:

Для сплошной обрешетки можно использовать влагостойкие древесные плиты, фибролит слоем от 10 мм или доску толщиной 25 мм. Для разряженной опорной системы применяется брус с поперечным сечением 40*60 мм. То сколько гвоздей на лист ондулина требуется, не зависит от числа рядов для фиксации полотна.

Настил ондулина

Выполнять монтаж кровельного материала нужно при температуре от -5 до +30 градусов по Цельсию. В морозы полотно становится хрупким, в жару – смягчается. Поэтому для исключения повреждения листов и деформации нужно соблюдать режим рабочих температур.

Количество гвоздей на лист ондулина – 18-20 крепежных элементов. Волна, накрытая следующим листом, для крепления не рассматривается. Остальная площадь крепится в таком порядке:

  • 4 угла;
  • низ в каждую волну;
  • верхняя часть полотна фиксируется в шахматном порядке в 2 или 3 ряда.

Продольный нахлест выполняется с подветренной стороны, чтобы снизить вероятность проникновения сильного ветра в подкровельное пространство. Последующий ряд полотен укладывается со смещением линии бокового стыка на половину полезной площади листа.

Раскладка листов на крышеИсточник userapi.com

В видео рассмотрены 15 секретов от мастеров:

Монтаж ондулина поверх старой кровли

Так как ондулин мало весит и просто крепится, его часто используют для обновления старого покрытия крыши без его демонтажа. Такое кровельное полотно может служить в качестве опорного основания под новую отделку. Порядок действий выглядит так:

  • удаление мусора, снятие конька и слабых кусков старого покрытия;
  • ремонт или замена несущих элементов конструкции;
  • устройство ячеистой обрешетки: бруски вдоль стропил, на них поперечины для крепления ондулина на крыше;
  • установка дополнительного бруса под конек (по 10 см от вершины);
  • протяжка водосточной системы.

Далее монтаж ондулина выполняется по аналогии с устройством новой кровли. Дополнительно из остатков полотен можно сформировать обшивку фронтонной части крыши. Это практично и недорого. Обрешетка собирается ячеистая.

Сюжет о том, как покрыть крышу ондулин поверх старой отделки:

Коротко о главном

Ондулин – кровельный материал из волокон целлюлозы с битумной пропиткой и минеральными пигментами.

Монтаж выполняется на сплошную или разреженную обрешетку на стропилах либо старом покрытии.

Для крепления в верхнюю точку волны применяют гвозди с кольцевой насечкой или саморезы. Обязательно должна быть уплотнительная шайба или колпачок с подошвой.

Кровельный пирог

В зависимости от назначения и наличия утепляющей прослойки выделяют:

  • Холодные чердачные кровли без гидроизоляционной пленки (обрешетка+ондулин). Отсутствие склонности к накапливанию конденсата допускает такое исполнение в хозпостройках и дачах с сезонным проживанием.
  • Холодные кровли с гидроизоляцией, имеющие отличные показатели герметичности в сравнении с первой группой, но не удерживающие тепло. Схема пирога включает закрепленную на стропилах гидроизоляционную пленку, контробрешетку, обрешетку и еврошифер.
  • Утепленные кровли с одним или двумя вентилируемыми зазорами, идеально подходящие для жилых домов с постоянным проживанием. В первом исполнении пирог состоит из пароизоляционной пленки, утеплителя в межстропильном пространстве, примыкающий супердиффузионной мембраны, реек контробрешетки, обрешетки и ондулина.

    Во втором диффузионную мембрану заменяет пленка с повышенным сопротивлением влаги (при необходимости эксплуатируемая в качестве временной кровли), между ней и утеплителем оставляется 2 см вентилирующий зазор.

Особенности материла

Ондулин – относительно новый кровельный материал, изготавливаемый в виде гофрированных листов, размеры которого составляют 1х2м и весом 6 кг. В состав этого покрытия входят спрессованные целлюлозные волокна, пропитанные модифицированным битумом. Материал производится в четырех стандартных расцветках – зеленой, красной, коричневой, черной. С точки зрения конструкции обрешетки он имеет две особенности:

  • С одной стороны, ондулин очень мало весит, поэтому ему не требуется обрешетка с высокой несущей способностью из элементов с толстым сечением. Низкая масса позволяет выполнять монтаж покрытия на разреженную конструкцию с шагом до 60 см.
  • С другой стороны, ондулин плохо самостоятельно держит форму, особенно под весом снежной «шапки», которая скапливается на крыше в зимний период. Кроме того, он под воздействием солнечных лучей размягчается и становится более пластичным. Поэтому ему требуется дополнительная поддержка.

Кровельный пирог кровли из ондулина

Лист ондулина

Технические параметры ондулина и их влияние на технологию укладки

Несмотря на то что материал появился на строительном рынке сравнительно недавно, производится из привычных и всем известных материалов.

Состав листа ондулина

  1. Основание. Ондулин изготавливается из технической целлюлозы. Ее получают после переработки макулатуры или применяют некондиционную целлюлозу, непригодную к изготовлению качественной бумаги. Основание – очень дешевый материал, что оказывает положительное влияние на формирование цены.
  2. Гидрозащита. Прессованная целлюлоза пропитывается модифицированным битумом. Благодаря современным инновационным добавкам битум сохраняет пластичность при низких температурах, имеет повышенную защиту от негативного влияния жестких ультрафиолетовых лучей. Надо понимать, что модифицированный битум лишь превосходит натуральный по этим параметрам, но это не значит, что он пластичный при значительных отрицательных температурах или полностью не боится УФ-лучей.
  3. Красители. Применяются стойкие химические составы для улучшения внешнего вида покрытия. Но со временем, как и все минеральные красители, на солнце выгорают, скаты крыши, в зависимости от расположения по отношению к сторонам света, приобретают различные оттенки.

Ондулин СМАРТ. Характеристики и состав

Низкая цена ондулина полностью отвечает таким же невысоким по современным меркам эксплуатационным характеристикам. Не стоит слишком доверять рекламным буклетам производителей о длительном времени эксплуатации, в лучшем случае через 7–8 лет крыша под ондулином полностью теряет свой первоначальный вид, восстановить его нельзя. Нужно или мириться с происшедшими изменениями, или перекрывать крышу новыми материалами.

Расчет пиломатериалов

Какой оптимальный размер обрешетки для ондулина? Для проведения расчетов сначала выполняют необходимые замеры на скатах. После этого можно приступать к подсчету необходимого количества пиломатериалов, действуя в соответствии с нижеприведенным примером:

  1. Общая площадь крыши – 96 м2 (периметр одного ската – 6х8).
  2. Размер используемых досок – 0,2х6 м (толщина 30 мм).
  3. Площадь доски – 0,2*6 = 1,2.
  4. Общее число досок – 96/1,2 = 80 штук.
  5. Кубатура одной доски – 0,2*0,03*6 = 0,036 м3.
  6. Общее количество кубов пиломатериала – 80*0,036 = 2,88 м3.

При обрешетке с шагом 0,4 м для такой же площади кровли расчет будет представлять собой следующую схему:

  1. Количество досок на одном скате – 6/0,4 = 15 штук.
  2. Погонаж досок на одном скате – 15*8 = 120 м.п.
  3. На обоих скатах погонаж составит – 120*2 = 240 м.п.
  4. Общее число досок длиной 6 метров – 240 м.п./6 = 40 штук.
  5. Объем пиломатериалов составит – 40*0,036 = 1,44 м3.

При расчете не стоит забывать и про так называемые «особые зоны», к которым относятся слуховые или мансардные окна. Сплошная обрешетка вокруг этих конструкций рассчитывается по приведенной выше схеме с учетом их площади. Чтобы рассчитать количество листов ондулина для кровли, вам пригодится онлайн калькулятор.

Еще одна деталь крыши, наличие которой следует учесть при расчете пиломатериалов – это конек. Для его обустройства вверху кровли прибивают дополнительные доски – по одной с каждой стороны ската, и еще одну по центру – для установки коньковых элементов.

К результатам расчетов стоит прибавить 10% на монтажные расходы.

Каковы преимущества и недостатки ондулина?

В наше время укладка ондулина на крышу приобрела колоссальную популярность, особенно в частных домах и на дачах

Но к вопросу выбора кровельного материала всегда нужно подходить ответственно, поэтому обратим внимание на положительные стороны использования ондулина, а после обсудим и негативные моменты.

Преимущества. Главные достоинства заключаются большей частью в технических характеристиках:

  1. Отличная гидроизоляция. Как мы уже упоминали, особое расположение волокон целлюлозы препятствует проникновению воды. Вдобавок, ондулин не станет разбухать после длительных дождей и ливней, его гидроизоляционные свойства будут неизменными в любом случае. А низкая гигроскопичность – способность поглощать влагу из воздуха – делает данный кровельный материал незаменимым в районах с высоким количеством осадков.
  2. Устойчивость к перепадам температуры. И в жару, и в мороз ондулин прекрасно сохраняет свои способности и не деформируется.
  3. Биологическая и химическая инертность. Кровля из ондулина не подвержена влиянию грибков и других бактерий, которые уменьшают срок службы ондулина. А химическая инертность позволяет сохранять стабильность при воздействии щёлочей, кислот, масел или чего-то ещё.
  4. Небольшой вес конечного продукта. Пожалуй, вес – это один из ключевых моментов в покрытии, как и размер листа ондулина, который позволяет облегчить весь процесс монтажа кровли. Также меньший вес создаёт меньшую нагрузку на каркас здания, благодаря чему балки медленнее изнашиваются и портятся (подробнее о технических характеристиках ондулина).

Недостатки. Да, не бывает идеальных материалов, и ондулин – не исключение. Поэтому рассмотрим некоторые из основных недостатков.

Несмотря на все утверждения компании Onduline SA, её продукт в конечном счёте всё равно выцветает на солнце, становясь бледнее. Поэтому, если цвет кровли для вас имеет первостепенное значение, то обязательно учтите этот момент. Хотя есть и возможность в некоторой степени сохранить первоначальный цвет кровли: используйте краску. Наиболее подходящими оказались краски ВД-АК-101 или «VAKSA», большинство из которых были разработаны специально для покраски кровельных материалов.

Другим недостатком оказалась низкая прочность при экстремальных температурах. Несмотря на то, что практически все свойства материала остаются неизменными, не советуется ходить по крыше из ондулина. Покрытие может деформироваться или вовсе треснуть, в результате чего можно упасть. Поэтому лучше воздержаться от кровельных работ во время экстремальных температур. Однако во всех остальных случаях ондулин выдержит ваш вес, так что можете смело передвигаться, опираясь на него (прочитайте: “Как правильно покрыть крышу ондулином”).

Оба недостатка не столь критичны, чтобы моментально отказываться от перспективы использования ондулина в своём доме, поэтому многие делают свой выбор в его пользу. Теперь настало время узнать, как проходит укладка ондулина своими руками (схожая статья: “Монтаж ондулина своими руками – особенности техники”).

Монтаж обрешетки

Осмотрите существующие стропильные балки и обрешетку, коньковый брус. Если нужно, замените или усильте их.


Металл


Профлист


Шифер


Рубероид

На фальцевых крышах с выступающим вертикальным замком бруски должны быть выше, чем он. Их набивают строго вдоль стропильных балок. Попадающие на стропила замки подгибают, чтобы они не выступали над поверхностью металла.

Если покрытие профилированное (профлист, шифер), толщина бруска должна быть больше высоты профиля. Брусья набивают в прогибах профиля вдоль стропильных балок.

На крыше из рубероида бруски должны выступать над существующими крепежными рейками. Их закрепляют точно в стропила (крепеж проходит через старое покрытие).


Металл


Профлист


Шифер


Рубероид

Горизонтальная контробрешетка набивается на установленные бруски. Расстояние между ее брусками определяют по наклону кровли. В 10 см от конька устанавливают дополнительные обрешетины для монтажа конька.


Металл


Профлист


Шифер


Рубероид

Если вдоль карниза есть щели или будет устанавливаться водосток, по краю ската крепят карнизную планку (капельник).


Металл


Профлист


Шифер


Рубероид

Основные узлы устанавливают по инструкции к материалу (Ондувилла, Ондулин или черепица Ондулин).

Достоинства и недостатки ондулина

Основным достоинством ондулина является его экологичность. Поэтому его применение для жилых домов достаточно востребовано. Кроме этого листы для кровли на основе целлюлозного волокна и очищенного битума обладают рядом других преимуществ:

  1. Пластичность. Материал легко сгибается, поэтому ему можно придать любую форму. Такое свойство особенно ценится при установке крыш сложной конструкции.
  2. Влагоустойчивость. Технология изготовления ондулина предусматривает максимальную гидроизоляционную защиту кровельных листов. Для этого используются специальные пропитки, которые кроме влагостойкости способствуют более крепкому соединению материала при нагревании под солнечными лучами.
  3. Простота установки покрытия. Монтаж листов ондулина совершенно несложный, поэтому его можно выполнить самостоятельно.
  4. Высокие шумоизоляционные характеристики. Укладку ондулина на крыше можно проводить без дополнительной звукоизоляционной защиты. Внутри здания с такой крышей не будет слышно стука капель дождя или шума от сильных порывов ветра.
  5. Легкость материала. Вес полотен ондулина не превышает 6,5 килограмм. Поэтому такие листы несложно перевозить и устанавливать на высоте.
  6. Несложность обработки. Такой кровельный материал легко разрезать простой ножовкой по дереву.
  7. Эстетический вид. Ондулин красиво смотрится на крыше. Его выпускают в четырех оттеночных гаммах – черный, зеленый, красный и коричневый.
  8. Невысокая стоимость. Цена на материал значительно ниже металлочерепицы.

Помимо этого ондулин не поддается коррозии и не гниет, но все же через время поверхность может приобретать зеленый оттенок в результате образования грибка и зарастания мхом.

К недостаткам использования материала причисляют:

  • способность воспламеняться при температуре выше 250 градусов;
  • выделение неприятного запаха при высокой температуре воздуха;
  • выцветание покрытия под воздействием прямых солнечных лучей;
  • сравнительно невысокий срок службы – от 15 до 20 лет.

Также часто относят к недостаткам среднюю прочность листов ондулина. Он может прогибаться от снежных нагрузок и при хождении человека по крыше. Но такое негативное свойство может наблюдаться только при неправильном сооружении обрешетки и некачественной укладке кровельного материала.

Благодаря многочисленным преимущественным характеристикам ондулин успешно применяется для покрытия крыш жилых зданий и хозяйственных построек. Длительность использования материала, его прочность и надежность зависит только от качества самого покрытия и грамотного монтажа кровли.

Как выбрать качественный?

Чтобы накрыть кровлю действительно качественным и долговечным ондулином, надо учесть несколько факторов.

  • В упаковке волны должны быть идентичны и плотно прилегать друг к другу. Это легко проверить, посмотрев на нее в профиль, дефекты сразу будут бросаться в глаза.
  • По толщине листы тоже должны быть одинаковыми: обычно 3-5 мм, в зависимости от сорта.
  • Текстура у качественного материала однородная, на поверхности отсутствуют пятна и подтеки краски и рубероида.

Ондулин имеет стандартную палитру расцветок, но количество оттенков большое, на любой вкус. При выборе надо убедиться, что в одной партии цвета одинаковые и насыщенные. Качественный материал сохраняет интенсивность оттенка 10-15 лет. Сразу же стоит подобрать крепежные элементы со шляпками соответствующего цвета.

При покупке надо изучить маркировку на этикетке, проверить наличие сертификата качества. В настоящее время производителей ондулина много, в том числе и пользующихся проверенной популярностью. Из надежных стоит отметить бельгийский Aqualine, немецкий Butuwell, турецкий Corrubit.
