Надежное, быстрое и недорогое решение для фундамента — металлические забивные сваи

Для каких домов подходит фундамент на забивных сваях

Забивные сваи являются конструктивным элементом различных типов фундаментов, а также применяются как отдельный самостоятельный вид фундамента. Все зависит от типа дома и параметров грунтов.

В обязательном порядке рассчитывается нагрузка каждой постройки и проектируется фундамент исходя из несущей способности грунтов и веса будущей постройки.

Свайный фундамент с обвязкой.

Вне зависимости от типа фундамента, или в случае, когда забивные сваи выполняют роль самостоятельного фундамента, расчет фундамента производится таким образом, что общий суммарный вес дома с запасом должны нести именно забивные сваи.

Всевозможные типы обвязок, будь то ростверк, плита или брусовые и швеллерные обвязки, в большинстве случаев выполняют лишь связующую функцию и помогают равномерно распределить нагрузку между сваями.

Фундаменты на сваях выдерживают нагрузки домов из любых материалов:

  • брус;
  • кирпич;
  • газобетон;
  • керакам и т.д.

Фундамент на сваях. Строительство

Возведение свайного фундамента при наличии проекта выполняется в строгой последовательности, в противном случае конструкция будет малонадежна:

  • сначала проводится разметка строительной площадки с точной ориентацией по сторонам света;
  • далее проводится разметка непосредственно для свай, например, для каркасного строения достаточным будет свайный фундамент по периметру, при этом расстояние между опорами рекомендуется в 1,2 метра;
  • установка свай в точно определенном для них месте по выбранной технологии, например, для винтовой опоры лучше использовать рубероидную гильзу, которая будет исполнять функцию задержания при промерзании и роль смазки при монтаже;
  • для установки понадобиться спецтехника или оборудование, согласно выбранной технологии;
  • при необходимости бетонирования свай, нужно приготовить раствор в бетономешалке и залить его в основание;
  • после застывания бетонной смеси обустраивается ростверк.

Плюсы и минусы

Оцинкованные сваи обладают всеми преимуществами обычных винтовых опор и при этом выгодно отличаются такими особенностями:

  • повышенная в 7–10 раз стойкость по отношению к коррозийным процессам;
  • срок службы дольше, чем у стандартных винтовых свай минимум на 40–50 лет;
  • покрытие остается целым при многократном завинчивании;
  • несмотря на повышенную цену, все равно дешевле ленточного фундамента на 20-30%.
  • многоразовое использование — винтовые сваи оцинкованы горячим способом, поэтому способны выдержать многократное завинчивание.

обладают недостатками металлических опор:

  • трудности при устройстве подземных сооружений;
  • невозможность применения на скальных грунтах;
  • ограниченная несущая способность по сравнению с железобетонными опорами.

При этом, технология оцинкования накладывает важное ограничение по применению таких свай: металлические защитные покрытия не рекомендованы к использованию на участках с сильноагрессивными грунтами, у которых водородный показатель рН ниже 3 или выше 11. Это значит, что в сильнокислотной или щелочной среде защитное покрытие преждевременно разрушается под действием коррозии, а метод, оцинкования, в свою очередь, будет неэффективным

Это значит, что в сильнокислотной или щелочной среде защитное покрытие преждевременно разрушается под действием коррозии, а метод, оцинкования, в свою очередь, будет неэффективным.

Недостатки фундамента на винтовых сваях

Применение винтовых свай имеет целый ряд ограничений, о которых многие производители, к сожалению, стараются умалчивать. В условиях, когда компании, занимающиеся монтажом фундаментов, легко идут на нарушение технологических норм, вам, как заказчику, нужно иметь хотя бы общее представление о том, в каких случаях использовать винтовые сваи нежелательно или вовсе недопустимо.

Невозможность применения в районах с сейсмической активностью

Возведение строений на фундаментах из винтовых свай допускается только в районах с отсутствующей или, в пределе, с умеренной сейсмической активностью.

Невозможность использования в грунтах вызывающих быструю коррозию металла

Стальные винтовые сваи не следует использовать в грунтах с электрическим сопротивлением меньше 10 Ом*м, в грунтах с pH менее 5.5, а также в грунтах с высоким содержанием органических соединений. Причиной данных ограничений является высокая скорость электрохимической коррозии стали при данных условиях.

Ответственный застройщик, которому небезразличен вопрос долговечности возводимого им сооружения, перед принятием решения об использовании стальных винтовых свай просто обязан определить все необходимые характеристики грунта на данной стройплощадке. При отсутствии возможности определить агрессивность грунта следует придерживаться требований, принятых для свай, устанавливаемых в грунтах с очень высокой коррозионной активностью.

Не допускается заглубление винтовых свай в каменистый грунт

К этой же категории грунтов можно отнести отвалы шлака и полигоны для строительного мусора. Любые твердые включения способны повредить лопасти или даже ствол винтовой сваи во время ее установки.

Преимущества и недостатки свайно-ростверкового фундамента

Каждый из перечисленных видов фундамента обладает достоинствами и недостатками, которые учитываются при проектировании, чтобы не допустить перерасхода материалов, деформаций и трещин в несущих конструкциях. Среди самых распространенных типов фундамента у проектировщиков есть выбор между ленточным, плитным, свайно-ростверковым и свайным. Если сравнивать плюсы и минусы свайно-ростверкового фундамента, с другими разновидностями оснований, то срф во многом выигрывает.

В действительности преимущества свайно ростверкового фундамента намного перевешивают недостаткиИсточник lowcarb-ernaehrung.info

Свойства фундамента с ростверком определяют следующие преимущества его использования:

  • применим для любых грунтов, в том числе подвижных и неустойчивых, водонасыщенных или торфяных;
  • удобен при строительстве дома в местности с неоднородным рельефом (например, на склоне);
  • не требует большого расхода материалов;
  • имеет значительный срок службы;
  • проведение монтажа слабо зависит от погодных условий – допускаются работы при температуре воздуха вплоть до -10°C;
  • отличается устойчивостью и имеет неплохую несущую способность.


На водонасыщенных грунтах возведение фундамента требует особого мастерства и точных расчетовИсточник termeszetvedelem.hu

Минусы:

  • существуют ограничения, связанные с несущей способностью: фундамент используется только для одно- и двухэтажных зданий;
  • строительство цокольного этажа или подвала возможно, но связано со сложными и затратными проектными решениями;
  • монтаж требует высокой точности, поэтому настоятельно рекомендуется доверить его специалистам;
  • монтажные работы предполагают использование спецтехники.

Достоинства фундамента на винтовых сваях

Скорость монтажа

Высокая скорость монтажа – пожалуй, самое главное достоинство винтовых свай, ведь в строительном бизнесе время ценят как ничто другое. Винтовая свая готова к эксплуатации сразу же после установки. Даже бетонирование внутреннего просвета свайного ствола не приводит к вынужденному простою на стройплощадке: ждать набора бетоном марочной прочности нет никакой необходимости, поскольку нагрузка на сваю в первую очередь воспринимается ее стальной оболочкой.

Низкий уровень шума при обустройстве фундамента

Низкий уровень шума при монтаже является главным преимуществом винтовых свай перед забивными. Процесс забивания последних в грунт сопровождаются не только шумом, но и вибрациями. Вибрационные воздействия на грунт могут нанести вред различным сооружениям, находящимся в непосредственной близости от места проведения работ.

Невысокая цена

Низкая стоимость фундамента на винтовых сваях в сравнении со стоимостью всевозможных разновидностей железобетонных фундаментов достигается в первую очередь за счет существенного снижения объема земельных работ.

Способность противостоять различным выдергивающим нагрузкам

Эта способность обусловлена наличием у винтовых свай лопастей. Именно благодаря своим лопастям эти сваи могут устанавливаться на неровных площадках (а значит, прекрасно подходят для строений, расположенных на склонах) и под любым углом к вертикали.

Нет необходимости доставать большой объем грунта

Незначительный объем грунта, вымещаемого при установке винтовых свай, позволяет вести работы вплотную к уже существующим постройкам.

Могут применяться в различных условиях

Погодно-климатическая неприхотливость винтовых свай выражается в том, что они могут эксплуатироваться в достаточно широком диапазоне температур, не боятся подъема грунтовых вод и набухания грунта, а значит, и не требуют обязательного осушения участка, где ведется строительство.

Возможность повторного использования

Одной из областей применения винтовых свай является возведение временных сооружений. После того как такая постройка закончит выполнять свои функции и будет демонтирована, винтовые сваи могут быть извлечены из грунта и при необходимости использованы повторно.

Стоит заметить, что всеми этими достоинствами обладают лишь промышленно произведенные винтовые сваи, качество которых соответствует Международному строительному стандарту ICC AC358 Helical Foundation Acceptance Criteria.

Его виды

Существует несколько разновидностей забивных свай:

Железобетонные

Наиболее распространенный вид опор, которые выпускаются специально и имеют высокие эксплуатационные показатели.

Благодаря напряженной продольной арматуре они способны выдерживать значительные боковые воздействия, а вертикальные нагрузки, доступные для опор без нарушения работоспособности, составляют 40-50 т на единицу.

Изготавливаются из влагоустойчивого и морозостойкого бетона со специальными добавками.

Стальные

В отличие от всех других вариантов, стальные забивные сваи специально не выпускаются.

В качестве опор используют различные виды металлопроката — швеллер, двутавр, рельс и т.п.

Металлические сваи более гибко реагируют на боковые воздействия, что позволяет использовать их в специфических условиях — на склонах, плывунах и т.п. Срок службы стальных свай ограничен из-за неизбежной коррозии, возникающей вследствие электрохимического воздействия грунта.

Деревянные

Самый старый вид свай, постепенно вытесняемый более прочными и устойчивыми к нагрузкам видами.

В современном строительстве используются только для создания легких и вспомогательных построек — каркасных или деревянных.

Особенности древесины не позволяют рассчитывать на длительный срок службы, поэтому предпочтение пользователей все чаще отдается другим, более современным и надежным вариантам.

Для частного домостроения наиболее распространены железобетонные сваи. Они обладают наиболее удачным набором качеств, прочностью, устойчивостью к влаге и перепадам температур.

Существует достаточно удобный ряд типоразмеров и длин, позволяющий выбрать самый подходящий вариант для своих условий.

Свайные фундаменты ГОСТ, СНиП и другие нормативы

В процессе проектирования, выбора стройматериалов и строительства необходимо учитывать различные нормативы, установленные в Российской Федерации, такие как СНиП, свайные фундаменты согласно им должны соответствовать следующим критериям:

  • СНиП П7-81. Требования к строительству в сейсмоопасных районах.
  • СНиП П23-81. Требования к конструкциям из стали.
  • СНиП П25-80. Требования к конструкциям из дерева.
  • СНиП 2.01.07-85. Варианты воздействий и нагрузок.
  • СНиП 2.01.09-91. Строения на грунтах просадочных и территориях подрабатываемых.
  • СНиП 2.02.01-83. Требования к основаниям строений.
  • СНиП 2.02.03-85. Свайные фундаменты.
  • СНиП 2.03.11-85. Антикоррозийная защита конструкций.
  • СНиП 23-01-99. Климатология.
  • СНиП 3.02.01-87. Фундаменты, основания и земляные сооружения.
  • ГОСТ 5686-94. Метод испытания грунтов сваями.
  • ГОСТ 7473-94. Технические условия бетонных смесей.
  • ГОСТ 9463-88. Технические условия лесоматериалов хвойных круглых.
  • ГОСТ 10181-2000. Методы испытаний бетонных смесей.
  • ГОСТ 12248-96. Методы лабораторных исследований грунтов.
  • ГОСТ 14098-91. Закладка ж/б конструкций и способы соединений арматуры.
  • ГОСТ 18105-86. Контроль прочности бетона.
  • ГОСТ 19804-91. Технические условия ж/б свай.
  • ГОСТ 19804-2-79. Размеры и конструкция железобетонных свай квадратных с поперечным армированием.
  • ГОСТ 19804-3-80. Размеры и конструкция ж/б свай квадратных с полостью круглого сечения.
  • ГОСТ 19804-4-78. Размеры и конструкция железобетонных свай без армирования квадратных.
  • ГОСТ 19804-5-83. Размеры и конструкция ж/б свай с арматурой не напрягаемого типа круглых полых.
  • ГОСТ 19804-6-83. Размеры и конструкция железобетонных свай круглых полых и свай-оболочек.
  • ГОСТ 25100-95. Варианты грунтов.
  • ГОСТ 27751-88. Базовые требования к расчетам по надежности оснований.

О видах

Железобетонные забивные сваи бывают нескольких видов:

  • квадратного сечения;
  • квадратного сечения с круглой полостью;
  • круглого сечения и сваи-оболочки;
  • сваи-колонны;
  • сваи-столбы.

Рассмотрим каждый из этих видов более подробно.

Сваи квадратного сечения

Являются наиболее востребованными. Могут иметь сечение 20х25 или 40х40 сантиметров. В длину могут достигать двенадцати метров. Сваи такого вида контактны с грунтами любого вида. Больше того, их даже применяют при работе с текучими грунтами, но при этом после забивки сам столб должен возвышаться над линией грунта не более, чем на два метра.

Однако эксперты отмечают, что опорная основа свай должна опираться на несущий слой грунта повышенной плотности. А размещать столбы на вечномерзлом грунте, торфяниках и на илистой почве. Также квадратные сваи не используют для возведения гидротехнических сооружений.

Сваи квадратного сечения с круглой полостью

Являются самыми дешевыми видами среди прочих забивных свай. Применяют их практически так же, как и обычные квадратные сваи. Но при этом они имеют меньшую жесткость. Ввиду того, что этот вид свай внутри полый, их нельзя применять при сильных изгибающих нагрузках. Армирование у полых свай продольное и может выполняться как с предварительным напряжением, так и без него.

Сваи круглого сечения и сваи-оболочки

Представляют собой конструкции, диаметр которых колеблется от 80 до 300 сантиметров. Они бывают цельными или составными. У составных моделей длина может достигать сорока восьми метров. У свай-оболочек нижняя часть открыта. За счет этого при погружении столба полость заполняется грунтом. Это позволяет увеличить несущую способность свайного элемента.

Сваи-оболочки используются для наземного строительства в сейсмически опасных районах, где фундамент будет подвергаться сильному воздействию.

Сваи-колонны и сваи-столбы

Сваи-колонны практически ничем не отличается от обычных свай с квадратным сечением. Главное их отличие заключается в том, что в грунт они погружаются не полностью. Верхняя часть остается на поверхности и используется в качестве опорной колонны, которая будет удерживать потолок первого этажа строения. Применять сваи такого вида разрешается лишь на грунтах с нормальными условиями.

А вот сваи-столбы представляют собой цилиндрические конструкции с диаметром в 80 сантиметров. Длина таких свай может достигать двенадцати метров. Сваи-столбы погружают в скважины, которые пробуривают заранее. Их диаметр должен быть больше, чем диаметр самой сваи. Свободное пространство между грунтом и сваей обязательно заполняется бетоном.

Виды опор для фундамента

В домостроении используют такие типы оснований:

  • буронабивные опоры (бетонные и железобетонные);
  • забивные столбы (железобетонные, металлические и деревянные);
  • винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

  • Yc — коэффициент условий работы;
  • Ycr – коэффициент сопротивления грунта;
  • R – сопротивление почвы;
  • A– диаметр сваи;
  • U – периметр сечения опоры;
  • Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
  • fi – сопротивление почвы относительно поверхности силового элемента;
  • li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

  • Ycf  – коэффициент условий действия почвы на боковые поверхности опоры;
  • Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

  • a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
  • c1 – коэффициент линейности или удельного сцепления для различных грунтов;
  • y1 – удельный вес грунта, расположенного выше винтовой части сваи;
  • h1 – глубина опоры;
  • h – общая длина трубы;
  • d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

  1. Экономической целесообразностью в заданных условиях.
  2. Возможностью строительства своими руками.
  3. Физико-химическими и механическими свойствами грунта.
  4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.

Типовые характеристики винтовой сваи:

  • диаметр ствола 108мм, лопасти – 300мм;
  • длина трубы – 2,0–2,5 м;
  • толщина стенки трубы – 4–5мм;
  • толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

  • диаметр сечения – 300 мм;
  • длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

  • железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
  • металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
  • деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

  • диаметр – 150 мм;
  • глубина – 3–4 м.

Классификация свай

По методу погружения в грунт:


Сравнительная схема 4 видов свай

  • Забивные, погружаемые в грунт без его выемки с помощью копровых молотов, вибропогружателей, свае-вдавливающих установок.
  • Сваи-оболочки, заглубляемы с помощью вибропогружателей с выемкой грунта.
  • Буровые железобетонные, устраиваемые в грунте методом бетонирования скважин.
  • Винтовые металлические, вкручиваемые в грунт.

Основное применение в массовом строительстве имеют забивные железобетонные сваи. В ряде случаев допустимо использовать деревянные и металлические стальные забивные сваи.

По способу опоры на грунт:


Сравнение свай по способу опоры на грунт

  • Сваи-стойки — опираются на скальные и малосжимаемые слои. Передают нагрузку через пяту сваи.
  • Висячие сваи — опираются на сжимаемые слои. Передают нагрузку боковой поверхностью и пятой.

Далее рассматриваются виды свай по типу конструктивного исполнения.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

  • Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
  • Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
  • Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

  • Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
  • Монолитный плитный. 1500-1600 тыс. руб.
  • Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

  • Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
  • Длина 4 м — 7,5-8,3 тыс. руб.
  • Длина 5 м — 8,5-9,5 тыс. руб.
  • Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

  • Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
  • Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
  • Проба. Забивается пробная свая (оценивается грунт).
  • Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

  • Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
  • Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Преимущества и недостатки

Плюсы технологии:

  1. Сокращения строительных работ за счет полной автоматизации процесса.
  2. Широкая область применения – от ремонта фундаментов до закладки высокопрочной силовой конструкции.
  3. Возможность выработки скважин с максимально-допустимыми параметрами – значениями глубины и диаметра.
  4. Отсутствие динамичных и вибрационных нагрузок на почву и близко расположенных сооружений, что позволяет проводить строительные работы на территориях с плотной застройкой, а также реставрировать ослабленные фундаменты старых домов.
  5. Эффективность методики при строительстве на склонах, где остается риск оползней.

Недостатки буроинъекционных фундаментов:

  1. Разрыв структурных связей в грунте в процессе бурения, что приводит к обрушению стенок скважины. Таким образом вырабатывается гораздо больше почвы, чем объем сваи, что может спровоцировать неравномерную осадку здания.
  2. В бетонном растворе всегда будет оставаться грунт и шлам, что снижается плотность и прочность силового элемента и делает непредсказуемой несущую способность основания.
  3. Из-за присутствия валунов и крупнообломочных пород в грунте происходит отклонение ствола буроинъекционной опоры от проектного положения. Это может отразиться на грузоподъемности и устойчивости фундамента в процессе эксплуатации.

Средняя стоимость

К факторам ценообразования для такого вида опор следует отнести:

  • геометрию и конфигурацию сваи;
  • качество использованного бетона и арматуры;
  • наличие гидрофобных добавок в растворе.

Цены на железобетонные винтовые сваи начинаются от 3500 рублей, что несколько дороже, чем традиционные металлические геошурупы. При этом бетонные изделия дешевле стальных столбов, защищенных от коррозии горячей оцинковкой.

Эксперты не рекомендуют экономить на покупке дешевых опор, чтобы минимизировать риск преждевременного разрушения фундамента. Недобросовестные производители с целью снижения себестоимости товара могут использовать низкие марки бетона или слишком тонкую арматуру, а также не соблюдать технологию.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы.

Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.

Расчет и основные этапы строительства

Перед началом строительства рассчитывают количество свай необходимую опорную площадь, а также основные параметры ростверка.

Полевые работы:

  • разметка участка;

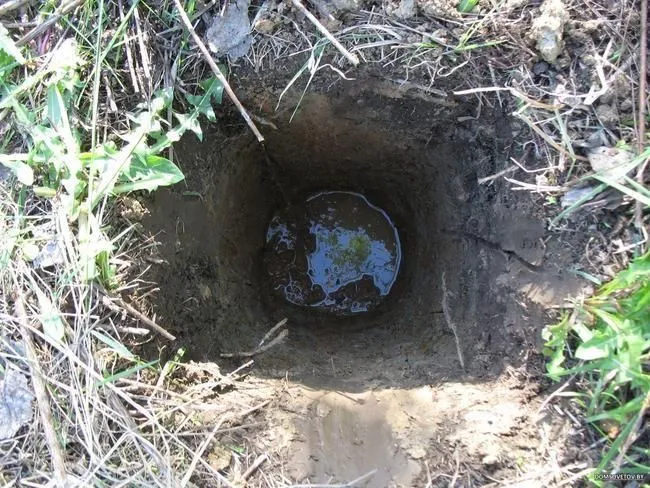

  • рытье траншей и шурфов под опоры;
  • подготовка скважины: устройство песчаной подушки, гидроизоляционного слоя, армированного каркаса;
  • возведение свай;
  • укладка песчаной подушки под ленту;
  • монтаж армированного каркаса в траншее;
  • заливка бетонного раствора под монолитную ленту.

О возведении свайно-ленточного фундамента своими руками можно узнать из этой статьи.

Замена свайного основания на ленточное

Со временем любой фундамент приходит в негодность. Чаще всего встречается замена оснований для домов на деревянных балках, которые с годами попросту разрушаются. Также исчерпать свой потенциал прежде времени могут бетонные сваи, если изначально не соблюдалась технология возведения фундамента.

Заметить этот можно по внешним признакам:

  • крен сооружения;
  • разрушение стен;
  • трещины в доме;
  • проседание конструкции.

Замена фундамента под всем домом – сложная процедура, для которой нужно приглашать специальную бригаду. Строители поддомкрачивают каркас дома, частично демонтируют старые балки, делают новый фундамент и возвращают сооружение на место.

В некоторых случаях целесообразно перенести дом на новый участок. Для этого поднимают каркас сооружения и загоняют под него специальные катки с рельсами, которые непосредственно и перевозят сооружение на место, где уже установлен новый ленточный фундамент.

Возведение для гаража

Существует несколько методов устройства свай:

  1. Бурение скважин под опоры.
  2. Забивка в грунт.
  3. Ввинчивание металлических опор.

Для строительства буро-забивных свай необходимо подготавливать скважины, закреплять ее стенки глинистой смесью или использовать инвентарные трубы. Затем, соблюдая технологию, в шурфы заливают бетонный раствор. Забивные сваи вводятся в грунт острым концом посредством специальных установок.

Деревянные забивные опоры – дешевый строительный материал, но у него есть ограничение по нагрузкам. Если планируется возведение гаража с кирпичными или пенобетонными стенами, нужны более надежные сваи.

Поэтому в частном строительстве популярны винтовые металлические сваи, которые вкручиваются в земельный массив автоматически и не требуют подготовки участка. Последний метод предпочтительней для землевладельцев, которые ищут быстрый, сравнительно энергоемкий и надежный способ устройства фундамента под гараж.

Перед началом строительства подготавливается поле – делается разметка по периметру будущего гаража и отмечаются места для входа свай в грунт. Для гаража на две машины достаточно 4 или шести свай. Винтовые балки вкручивают в землю до тех пор, пока их конец не упрется в твердые породы. Конец опоры на нужной высоте обрезается, а внутренность трубы заполняется бетонным раствором.

Вариант заглубления выбирается по:

  • типу грунта,
  • рельефа участка,
  • а также нагрузки, которую передает гараж на грунт через основание.

Чтобы гараж прослужил десятки лет, необходимо преждевременно анализировать геологию поля под застройку, сделать расчеты и выбрать параметры основания.

Можно ли делать пристройку на винтовых сваях к ЛФ?

Чтобы избежать деформации стен дома, под пристройку устанавливают свой фундамент, который должен быть жестко связан с основной конструкцией. Расчеты для свайно-винтового фундамента ведут аналогичным описанному ранее образом.

Особенность монтажа состоит в том, чтобы жестко связать две монолитные ленты между собой в местах соприкосновения. Для этого в стене ростверка для дома делают отверстия для арматуры. Длину углубления принято делать равной 35 диаметрам прута.

Для крепежа арматуры внутри железобетонного монолита применяют метод расклинивания или используют химический анкер. В процессе строительства связывают торчащие пруты и арматурный каркас фундамента для пристройки.

Заключение

Буронабивной фундамент способен выдерживать значительные нагрузки, что расширяет его сферу использования. Однако проконтролировать окончательное качество силовой конструкции достаточно сложно. Чтобы обеспечить запас прочности и продлить срок службы сооружения, возводят на буронабивных опорах ленточный ростверк или монолитную плиту.

Несмотря на доступность технологии, необходимо учитывать установленные требования и грамотно провести ряд расчетов. При возведении сооружений первой степени ответственности доверить строительство буронабивного фундамента лучше практикующим инженерам и конструкторам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
