Устройство
Как уже говорилось, плитный фундамент не требует большого заглубления, под него роется небольшой глубины котлован по своим размерам соответствующий плите. Далее дно котлована засыпается слоем утрамбованного грунта, который дополнительно приминается и выравнивается.
Следующий слой – песчаная «подушка», которая помогает правильно и равномерно распределить нагрузку. Особенности материала (мелкие песчинки) предотвращают крен фундамента и его просадки, а также нивелирует последствия пучения грунта. Чистый песок можно также заменять песчано-гравийной смесью или несколькими слоями гравия различной фракции.
Поверх слоя песка укладывается геотекстиль, выполняющий армирующую и гидроизолирующую функцию.
Существует также вариант предварительной гидроизоляции, когда монтаж геотекстиля ведется сразу по котловану – он укладывается непосредственно на утрамбованный грунт. Поверх него укладывается песчаная «подушка». Подобный вариант устройства актуален для нестабильных заболоченных грунтов. В ряде случаев геотекстиль может укладываться между песчано-гравийными слоями. Обычно вниз насыпают щебень или гравий крупной фракции, сверху – геотекстиль, на который насыпается песок. Для устойчивости нижнего гравийного слоя под него также может насыпаться некоторое количество песка. Подобная технология строительства позволяет обеспечить лучший дренаж участка под фундамент.
Следующий слой не всегда укладывают даже профессиональные строители в силу стремления сократить смету и ускорить сроки монтажа. Однако это не означает, что данный слой не имеет своего функционала. Речь идет о тонком бетонном слое, раствор которого заливается по маякам. Предварительное бетонирование позволяет добиться идеального уровня, а значит, и точности геометрии всей конструкции. Кроме того, по бетонной прослойке легче вести утепление и гидроизоляцию пола.
Следующий слой – финишная гидроизоляция, которая выполняется с использованием рулонных битумных материалов. Они клеятся или наплавляются в несколько слоев и внахлест. Под слой рулонного материала может наноситься битумная мастика.
После выполнения гидроизоляционных работ монтируется железобетонный монолит. Стандартное армирование ведется в 2 уровня с переплетением посредством вертикальных армирующих элементов.
В ряде случаев приведенная типовая схема монолитного фундамента может меняться. Так, при совпадении бетонного уровня с линией грунта прибегают к увеличению толщины плиты или использованию ребер жесткости. Оба способа позволяют защитить бетон от воздействия влаги, но первый обойдется значительно дороже. В связи с этим чаще прибегают к установке ребер жесткости, которые заливаются под несущими и внутренними стенами. Кроме защиты от влаги, такая конструкция позволяет организовать полуподвальное помещение на монолитном железобетонном основании.
Для хозяйственных построек можно использовать плитный сборный фундамент. Он представляет собой не монолитную плиту, а собирается из «квадратов», которые вплотную укладываются на подготовленное основание. Подобная конструкция характеризуется меньшей трудоемкостью монтажа, однако уступает монолитному аналогу по своей надежности, а потому не рекомендована для жилых объектов.
Способы
Гидрозащита бывает горизонтальной и вертикальной. Каждый способ выполняет свою роль, имеет плюсы и минусы.
Горизонтальный
Горизонтальную изоляцию выполняют под лентой, на протяжении всего периметра.
Плюсы:
- надежная преграда прониканию грунтовых вод;
- защита основания от трещин и разломов.
Минусы:
- большие трудозатраты;
- увеличивается время строительства;
- дополнительный расход строительных материалов;
- не защищает от проникающих атмосферных осадков и других жидкостей, проникающих с поверхности грунта.
Технология устройства простейшей горизонтальной гидроизоляции:
- Дно траншеи засыпают песком слоем в 30 см.
- Песок тщательно трамбуют.
- Заливают цементную стяжку слоем в 7 см.
- 14 дней стяжка застывает (гидроизоляционные работы на этот период прекращают).
- Поверх стяжки выкладывают попеременно в 4 слоя битумную мастику и лист рубероида.
- Заливают цементным раствором слоем в 7 см.
Все остальные работы возобновляют после застывания бетонного слоя. Если фундамент возведён ниже либо на уровне залегания грунтовых вод, необходимо дополнительно устроить дренажную систему.
Вертикальный
Обработка боковых поверхностей фундамента гидроизоляторами защищает от дождевой и талой воды, проникающей в почву, а также от стоячих грунтовых вод.
Плюсы вертикально изоляции:
- Не даёт проникнуть внутрь конструкции влаге.
- Выполняет роль дополнительного утеплителя.
- Защищает основание от разрушения.
Выполняют вертикальную изоляцию на подземной (в земле) и надземной части основания.
Какой метод лучше выбрать и почему?
Желательно использовать оба способа гидрозащиты. Горизонтальный защитит от капиллярного проникновения влаги, вертикальный — от просочившихся атмосферных осадков.
Только комплексная гидроизоляция позволит предотвратить разрушение фундамента и здания, продлить срок эксплуатации всего сооружения.
Что необходимо учитывать при заливке
В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.
Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.
Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.
Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

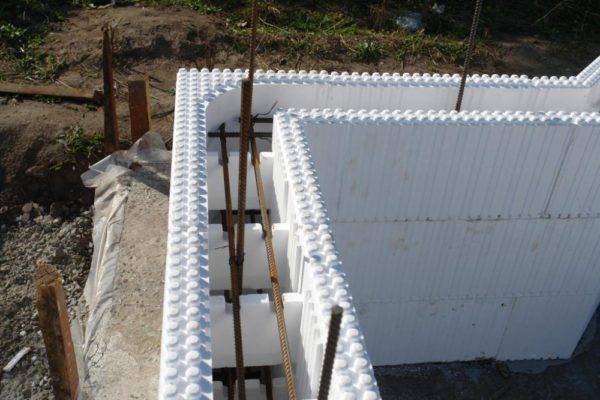

Несъемная опалубка
Этот способ позволяет хорошо утеплить здание и снизить расход бетона за счет уменьшения толщины стен. При большой высоте конструкции и одновременной заливке большой массы бетона потребуется принятие дополнительных мер для обеспечения прочности пенополистирольного ограждения.
В качестве другого варианта несъемных формирующих ограждений при устройстве железобетонных стен ленточных фундаментов и подвала может выступать каменная кладка из полнотелого или клинкерного кирпича. Однако такие виды опалубки из новых материалов обходится значительно дороже и его применяют в тех случаях, когда в наличии есть утилизированный кирпич вторичного применения.
Сходства и отличия с другими типами фундаментов
Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.
Монолитный фундамент – плита.
К аргументам за обустройство монолитного основания можно отнести:
- Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
- Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
- Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
- Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.
Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.
Плюсы железобетонного монолитного фундамента
Подходит для нестабильных грунтов
Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.
Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

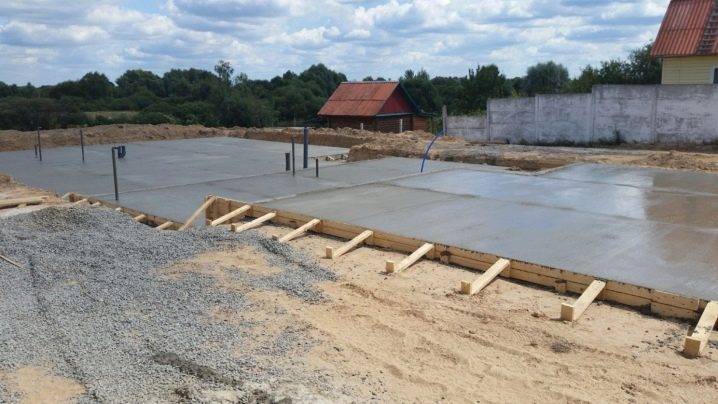

плитный монолитный фундамент
Высокая несущая способность
В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.
плитный монолит хорошо подходит для тяжелых каменных домов
Долговечность
Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.
многие памятники архитектуры более века стоят на монолитной плите
Высокая прочность
Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.
прочность достигается за счет монолитной целостности
Позволяет возвести цокольный этаж
Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.
Минимальные земляные работы
Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.
для мелкозаглубленной плиты не проводятся объемные земляные работы
Простая технология возведения
В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.
заливка монолитного фундамента бетононасосом
Сокращает внутренние половые работы
Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»
плитный фундамент уже является черновой стяжкой для полов в доме
Зачем нужен арматурный каркас для ленточного фундамента?
Как строительный материал, бетон достаточно хрупок. Его деформация происходит даже при минимальном давлении.
В целом, на фундаментную конструкцию постоянно оказывается неравномерное давление с разных сторон. Следствием этого является образование мест с зонами растяжения и сжатия.
Так вот именно в зонах наибольшего растяжения фундамент и начинает давать трещины, если армирование было проведено неправильно.
Как работает арматура?
Для того чтобы фундаментная конструкция оставалась целостной, её усиливают арматурными прутьями. Внутри бетона формируется металлический каркас, который принимает на себя давление, оказываемое извне.
Если на участке строительства присутствует неоднородность грунта, армирование фундамента обеспечивает необходимую жёсткость конструкции. Таким образом, по фундаменту равномерно распределяется вся нагрузка от здания, и в целом сооружение становится более устойчивым.
Типы оснований
Монолитный железобетонный фундамент бывает таких типов:
Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают). Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.
Так выглядит классический тип монолитки Источник ownhouse.pro
- УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
- Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.
Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.
Монолитные фундаменты делятся на классические, русские, УШП Источник misterbuilder.ru
Инструкция – как обустроить фундамент самому
Возводятся столбчатые фундаменты по технологии в четыре этапа:
Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.
Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.
Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.
Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.
Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.
Сами опоры основания могут быть выполнены из:
Залитого в асбестоцементную трубу железобетона;
Кирпича;
ФБС (изготовленных на заводе ж/б блоков для фундаментов);
Натурального камня.
Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:
Переносим план фундамента на местность — размечаем колышками будущие границы
Копаем ямы
Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком
Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам
Подставляем второй блок и выравниваем по уровню
Гидроуровнем отмеряем нулевой уровень фундамента — его высоту
Выставляем следующие уровни блоков нашего основания
По уровню делаем все остальные столбы
Выкладываем рубероид на столбики для гидроизоляции
Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.
Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.
Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.
По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.
Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.
Правила монтажа армокаркаса по СНиП
Количество необходимой для закладываемой конструкции арматуры и расстояние между арматурными прутьями напрямую зависят от размеров фундамента.
Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:
- диаметра прута;
- размера бетонного заполнителя;
- направления бетонирования;
- технологии укладки;
- вида бетонного уплотнителя.
Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.
Все самое важное об армировании ленточного фундамента найдете в этой публикации
Требования к бетону
Среди них:
- прочность;
- морозостойкость;
- водонепроницаемость.
Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.
Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.
Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.
Марки бетона, рекомендуемые для сооружения ленточного фундамента:
| Марка бетона | Класс бетона | Прочность бетона, кг/см2 | Морозостойкость | Водонепроницаемость |
| М-200 | В-15 | 196,5 | F-100 | W-4 |
| М-250 | В-20 | 261,9 | F-100 | W-4 |
| М-300 | В-22,5 | 294,4 | F-200 | W-6 |
| М-350 | В-25 | 327,4 | F-200 | W-8 |
| М-400 | В-30 | 392,9 | F-300 | W-10 |
Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:
| Тип сооружения | Слабопучинистые грунты | Пучинистые грунты |
| Лёгкие деревянные или каркасные дома | М-200 | М-250 |
| Дома из бруса, бревенчатые срубы | М-250 | М-300 |
| Дома из арболитовых блоков и подобных им материалов | М-300 | М-350 |
| Дома из кирпича, камня, железобетона | М-350 | М-400 |
Требования к арматуре
используется стальная или композитная арматура
Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.
Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.
В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:
- горячекатанная;
- термомеханически упрочнённая;
- механически упрочнённая в холодном состоянии;
- неметаллическая композитная.
О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.
Гидроизоляция и теплоизоляционные работы
Теплоизоляцию пола при устройстве высокого ростверка проводят в следующем порядке. Сначала для утепления ростверка фундамента заполняют пустое пространство под ростверком кирпичной, каменной или бутовой кладкой, затем осуществляют засыпку внутренней площади фундамента с тщательной трамбовкой так, чтобы ее уровень был выше нижнего края ленты ростверка не менее 10 см. Все теплоизоляционные работы проводят в теплое время года.
Посмотрите, как строится ростверк фундамента – на видео продемонстрированы все сложные моменты технологии:
Этапы выполнения работ
Общие проектные расчёты:
- глубина залегания фундамента;
- его ширина;
- уровень промерзания грунта;
- уровень возможной осадки.
Расчёт диаметра и количества арматурных прутьев
В соответствии со СНиП 52-01-2003 минимальная площадь сечения продольной арматуры должна равняться 0,1% от площади поперечного сечения самого фундамента. Этим правилом необходимо руководствоваться при выборе диаметра арматурных прутьев.
Зная площадь сечения прута, а также количество прутьев в сечении фундамента, можно, используя таблицу ниже, быстро определить необходимый диаметр арматуры.
Арматурный сортамент:
| Номинальный диаметр стержня, мм | Расчетная площадь поперечного стержня, мм2, при числе стержней | Теоретическая масса 1 м длины арматуры, кг | Диаметр арматуры классов | Максимальный размер сечения стержня периодического профиля | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | А240 А400 А500 | А300 | В500 | |||
| 3 | 7,1 | 14,1 | 21,2 | 28,3 | 35,3 | 42,4 | 49,5 | 56,5 | 63,6 | 0,052 | — | — | + | — |
| 4 | 12,6 | 25,1 | 37,7 | 50,2 | 62,8 | 75,4 | 87,9 | 100,5 | 113 | 0,092 | — | — | + | — |
| 5 | 19,6 | 39,3 | 58,9 | 78,5 | 98,2 | 117,8 | 137,5 | 157,1 | 176,7 | 0,144 | — | — | + | — |
| 6 | 28,3 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 0,222 | + | — | + | 6,75 |
| 8 | 50,3 | 101 | 151 | 201 | 251 | 302 | 352 | 402 | 453 | 0,395 | + | — | + | 9,0 |
| 10 | 78,5 | 157 | 236 | 314 | 393 | 471 | 550 | 628 | 707 | 0,617 | + | + | + | 11,3 |
| 12 | 113,1 | 226 | 339 | 452 | 565 | 679 | 792 | 905 | 1018 | 0,888 | + | + | + | 13,5 |
| 14 | 153,9 | 308 | 462 | 616 | 769 | 923 | 1077 | 1231 | 1385 | 1,208 | + | + | — | 15,5 |
| 16 | 201,1 | 402 | 603 | 804 | 1005 | 1206 | 1407 | 1608 | 1810 | 1,578 | + | + | — | 18 |
| 18 | 254,5 | 509 | 763 | 1018 | 1272 | 1527 | 1781 | 2036 | 2290 | 1,998 | + | + | — | 20 |
| 20 | 314,2 | 628 | 942 | 1256 | 1571 | 1885 | 2199 | 2513 | 2828 | 2,466 | + | + | — | 22 |
| 22 | 381 | 760 | 1140 | 1520 | 1900 | 2281 | 2661 | 3041 | 3421 | 2,984 | + | + | — | 24 |
Расчёт количества арматуры:
- Вычисляем периметр фундамента.
- Составляем схему армирования и подсчитываем количество стыков арматурных прутьев (стыки всегда идут внахлёст на величину, равную 30 диаметрам прута).
- Периметр умножаем на схему армирования, прибавляем сумму стыков и добавляем к этому ещё 10% от получившейся величины.
Подробнее о расчете арматуры для ленточного фундамента можно узнать из этой статьи.
Разметка
На этапе разметки используется проектная схема фундаментной конструкции. Схему переносят на местность, используя обноску по периметру участка и разметочный шнур. Все получившиеся таким образом размеры должны соответствовать проекту.
Основание фундамента
Роется траншея для будущей фундаментной конструкции. Глубина должна соответствовать проектной и иметь запас в 30 см для песчано-гравийной подушки. При этом учитываются особенности грунта.
Опалубка
Опалубка делается из деревянных дощатых щитов снаружи будущего основания дома. На дно (поверх подушки) и стенки опалубки укладывается гидроизоляционный слой.
Вязка
На это есть ряд причин:
- работа с проволокой не требует больших временных затрат;
- просто устранить возможные недочёты;
- низкая себестоимость.
Все самое важное о вязке армокаркаса найдете в этом материале
Армирование углов
На углы в фундаментной конструкции приходится наибольшая нагрузка. Поэтому их необходимо максимально усилить.
Для этого есть два основных правила:
- Пруты нужно изгибать так, чтобы каждая из их сторон заглублялась в одну из стен фундамента.
- Если длины прута недостаточно, чтобы его изогнуть, то для усиления углов используются Г-образные профили.
1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.
1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.
После армирования приступают непосредственно к заливке бетона. Бетон заливается в опалубку в несколько слоёв, по 20-30 см каждый. В процессе необходимо тщательно перемешивать бетонную смесь.
Подробнее о технологии армирования углов ленточного фундамента читайте в этой статье.
