Особенности конструкции обрешетки односкатной крыши, требования к шагу

Технология монтажа

Работы начинаются с подготовки и подъема материалов наверх, после их антисептической и противопожарной обработки и просушки. Как правило, набивка обрешетки совмещается с монтажом гидроизоляционного слоя или проводится сразу после него. Это определяет требования к погодным условиям – работы по возможности проводятся в сухую и безветренную погоду. Излишки материала могут обрезаться наверху, но в целом распил и обработку кромок проще выполнить внизу.

К набивке обрешетки приступают после крепления карнизной доски и выравнивания нижней линии свеса. На этом участке основание выполняется сплошным, далее – брус крепится с выбранным шагом. Для фиксации пиломатериалов используются оцинкованные гвозди (1 шт. в центр бруса или 2 шт. – при креплении доски).

Крепежи вбивается максимально близко к центру стропил. При укладке листовых материалов гвозди забиваются с шагом не более 30 см, сами плиты по возможности смещаются (схождение четырех углов возможно, но не желательно).

При креплении каждого ряда проверяется ровность обрешетки. Правильно уложенная обрешетка под профнастил не имеет перепадов или отклонений по уровню.

Монтаж обрешетки под профнастил — в видео:

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

Плюсы и минусы

Односкатная кровля имеет массу весомых преимуществ, среди которых:

  • Широкие возможности при строительстве. Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.

    Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.

  • Надежность. Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.

    Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.

  • Безопасность. В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.

    В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.

Вместе с тем, такие кровельные конструкции имеют и некоторые недостатки:

  • Дороговизна. Конструкции из металла имеют сравнительно высокую стоимость, поэтому при их строительстве нужно тщательно планировать каждый пункт денежных расходов.
  • Большой вес. Тяжелые профильные трубы, вес которых может достигать нескольких центнеров, невозможно поднимать на высоту без применения спецтехники. Кроме того, такая кровля будет оказывать значительную нагрузку на основание, поэтому обустройство фундамента будет более дорогостоящим и сложным.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

  • Лопата.
  • Сварочный аппарат.
  • Нож, ножовка по металлу (болгарка).
  • Измерительные принадлежности (метр, отвес, рулетка).
  • Шуруповерт.
  • Набор ключей.
  • Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

  • Нарезать заготовки в размер соответственно чертежа.
  • Соединить сваркой в каркас боковые фермы.
  • Приварить фронтальные профили навеса.
  • Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

  1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
  2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
  3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
  4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

Навес для гаража

Рекомендуемые размеры материалов

При монтаже каркаса важную роль играет правильно подобранное сечение стропильных ног. Показатель зависит от уровня постоянной (веса кровли), временной (снег, ветер) нагрузки. Для каждого региона показатели отличаются.

Средние размеры материалов каркаса односкатной крыши для средней полосы России следующие:

  • под пролеты от 4,5 м нужно брать бревна диаметром 18-20 см, брус сечением 100*150 мм либо 150*150 мм;
  • для небольших пролетов до 4 м хватит диаметра бревен 120-180 мм, бруса сечением 100*100 мм;
  • для мауэрлата лучше брать брус со стороной 18-20 см;
  • в пролетах больших размеров обустраивают для усиления прогон, делать его лучше из бруса 180*180 мм, бревна диаметром от 200 мм (на выбор), стойки прогона формируют из бревна диаметром от 130 мм.

Брус для каркаса допустимо заменить попарно сшитой обрезной доской при условии, что будет получен необходимый показатель сечения материала.

Монтаж стропильной системы

Предусмотрено два варианта монтажа крыши. Сначала следует установить несущие элементы на стены, находящиеся на разных уровнях. Есть также изделия треугольной формы, которые объединяют стропило, балку и стойку.

Первый этап – установка мауэрлата, который позволяет равномерно распределяет нагрузку на несущие стены. Мауэрлат устанавливается на несущую стену или между балками. Для кирпичных конструкций используются отожженные проволоки, для зданий из пористых материалов – арматура, длина которой равна 2/3 ширины блока. Для сруба и бруса используется анкерный болт.

Следующий этап – установка балок перекрытия, а также стропил. Стропильная нога может опираться на балки перекрытия, она устанавливается на мауэрлат с помощью запила, который выполняют с точностью. При этом зазор между ногой и мауэрлатом должен быть минимальным.

Стропила делаются из сосны, берутся доски толщиной в 50 мм. Дерево необходимо обязательно обработать специальными антисептическими и огнезащитными средствами.

Балки перекрытий укладываются в гнезда, которые готовятся заранее, при этом обрабатываются гидроизоляцией. Чтобы конструкция была более устойчивой, применяются подкосы и промежуточные стойки., которые устанавливаются на балках перекрытий. Чтобы предотвратить прогиб бруса, устанавливаются подстропильные ноги. Их монтируют только в том случае, если ширина пролета равна 4, 5 м. л.

Далее делается обрешетка. Между ними делается шаг, при котором шиферный лист перекрывает две рядом находящиеся рейки. Поверх обрешетки фиксируются карнизные и ветровые планки, водостоки, после чего делают обшивку фронтонов и стен.

Шифер монтируется, начиная с нижних рядов, места стыка закрепляются шиферными гвоздями. Затем следует утеплить кровлю. Раньше в качестве теплоизоляционных материалов использовали стружечный шлак или глинобетон.

Но такие материалы не обеспечивают хорошую теплоизоляцию, поэтому они прекрасно выдерживают дождливую погоду и талого снега. Самым лучшим утепляющим материалов является УРСА. Он прост в использовании и экологичный. Главное – соблюдать правильную технологию укладки.

Рассмотрим основные этапы:

Первый слой укладывается из паро- или гидроизоляционных материалов. 2

Главная цель – обеспечивать сухость и хорошую вентиляцию утеплителя, чтобы материал не портился.
Обязательно должен быть защитный пароизоляционный слой.
Важно сделать правильную теплоизоляцию, тем более, если в ваших планах – монтаж гипсокартона или натяжных потолков.

6 Каркасное жилище с верандой – возводим сразу две крыши

Давайте немного усложним задачу и соорудим две односкатные кровли над каркасным домом (его жилой частью) и примыкающей к постройке верандой. Стропила обеих конструкций опираются на несущую стену. Она одна для двух частей строения, которое построено на общем фундаменте.

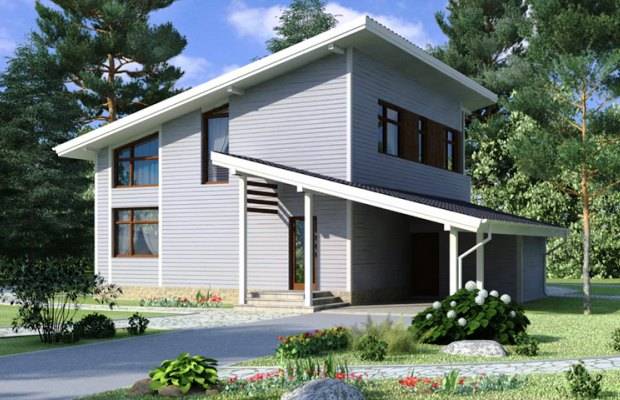

Пример двух односкатных крыш одного дома

Поэтапно процесс обустройства кровли при указанных условиях выглядит так:

  1. Разрезаем стропила, оставляя требуемый по проекту допуск на карнизные свесы.
  2. Монтируем стропила. Дистанция между ними должна быть аналогичной шагу установки опор каркасного строения.
  3. Прикрепляем металлическими уголками стропила к обвязке.
  4. Обрезаем ветровые доски (две штуки). По длине они должны равняться сумме величин карнизных свесов и протяженности стеновой поверхности.
  5. Выносы карнизов фиксируем к обвязке сбоку. Крепим к их торцам ветровой доски.
  6. Готовим опорные детали для веранды из бруса 10х10 см. По отношению к высоте стоек более высокой стены дома они берутся на 0,6–0,7 м меньше.
  7. Ставим опоры террасы с произвольным шагом (помните, что конструкция обязана получится прочной). Затем обвязкой из бруса соединяем их верхние части между собой. Фиксацию выполняем гвоздями либо саморезами. Можно дополнительно усилить крепеж стальными уголками.
  8. Прибиваем строго по горизонтали доску к высокой стене дома. Место для ее установки – примерно в 40 см от участка сопряжения кровли и стенки.

Теперь производим раскрой стропил для террасы. Устанавливаем их на обвязку и прибитую доску, закрепляем уголками либо гвоздями. Скат террасы нужно выровнять, после чего прибить ветровую доску к торцам стропил. Монтируем из влагостойких фанерных листов обрешетку. Она должна быть сплошной. Накрываем стропильную систему гидроизоляционной пленкой, настилаем финишное покрытие. Указанная схема подойдет для дачи, используемой в летнее время. Если крыша обустраивается над каркасным домом для постоянного проживания, кровлю следует утеплить. Об особенностях этой операции мы уже рассказывали выше.

Как видим, построить конструкцию с одним скатом над жилым домом или любым нежилым сооружением совсем несложно. Нужно всего лишь придерживаться простых правил и не нарушать технологию обустройства кровли. И тогда готовое покрытие будем служить вам действительно долго. Удачи!

Выбор варианта

В зависимости от типа и способа крепления несущих опор выделяют:

  1. Односкатные кровли с опорой на несущие стены с разной высотой.
  2. Конструкции, собираемые из треугольных ферм, опирающиеся на равновысотные стены. Альтернатива – стропила, опирающиеся верхним концом на вертикальные подпорные стойки.

Первый вариант признан более удобным и встречается чаще. В небольших домах с шириной стен в пределах 6-7 м такие стропильные системы монтируются без дополнительных вертикальных подпорок при минимуме трат на материалы.

Второй способ реализуется реже, но именно его рекомендуют выбрать при наличии коробки дома с одинаковыми по высоте стенами или при неопределенности с углом наклона будущей кровли на начале строительства. Верхний край треугольных ферм в таких случаях направляют навстречу сильным преобладающим ветрам, подкровельное пространство чаще всего не используется.

Опыт показывает, что для покрытия жилого дома лучше всего подходит вентилируемая утепленная кровля. Уклон подбирается с учетом вида кровельных материалов, снеговых и ветровых нагрузок и бюджета, при граничных пределах от 5 до 60°, оптимальных – от 10 до 30. При уклоне более 45° у владельцев не возникает проблем с очисткой снега, но такое исполнение обходится дороже и не всегда возможно.

Как уже отмечалось, вид кровельных материалов может быть любым, но при отсутствии чердачного перекрытия предпочтение отдается видам, поглощающим шум (ондулин, мягкая битумная черепица).

Вне зависимости от угла наклона и типа покрытия односкатные крыши жилых домов нуждаются в надежных водосточных системах. Предпочтение отдается металлическим трубам и желобам с большим диаметром и креплениями не реже чем через 40 см.

Материалы, необходимые для монтажа

Для устройства односкатной крыши понадобится минимальный набор инструментов – это молоток, ножовка или пила, топор, нож, строительный степлер, измерительный уровень и шуруповёрт. Оборудование лучше использовать на аккумуляторах, чтобы не тянуть электропровода по всей конструкции.
Необходимые материалы:

  • сухой брус с показателем влажности менее 20% и минимальным размером 100х100 мм для мауэрлата и 50х70 мм на стойки;
  • обрезная доска 1 сорта из хвойных и лиственных пород дерева;
  • крепёжные элементы: гвозди, саморезы, скобы, анкерные болты;
  • пароизоляционный, гидроизоляционный и утеплительный материал;
  • финишное покрытие кровли с крепежами.

Также понадобятся доборные элементы для подшивки карниза и водосточная система.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение

Виды нагрузок и нюансы проведения расчетов

Для точного расчета параметров фермы односкатной крыши нужно учесть воздействие на нее разных типов нагрузок:

  1. Постоянная. Сюда относят вес самой кровельной конструкции, дымоход, телевизионные антенны.
  2. Временная. Воздействие снега, ветра и другого внешнего воздействия.
  3. Особая. Учитывается в исключительных случаях. К примеру, когда постройка находится на сейсмическом участке, вблизи вулкана.

Определение ветровой нагрузки предусматривает учет таких факторов:

  • высота постройки;
  • преобладающее направление ветра в определенном регионе;
  • плотно застроенная местность или открытая местность.


Для вычисления снеговой нагрузки потребуется знать вес снега на 1 кв. метр кровли

При возведении односкатной крыши для частного дома чаще всего выбирается треугольная стропильная ферма, где стропила идут под наклоном.

Для расчета высоты треугольной фермы используют такую формулу:

Ферма-треугольник возводится под углом от 35 до 50 градусов. Оптимальный показатель – 45 градусов. Высоту прямоугольной фермы получают, умножив 1/6*L.

Для расчетов больших металлических ферм с длиной пролета от 30 м важен еще такой параметр как строительный подъем.

Особенности определения параметров деревянных конструкций:

  • При пролете до 4,5 м используются цельные стропила с рекомендуемым сечением 50х150 мм при шаге 0,6 м, 75х175 мм при шаге 1,1 м.
  • При пролете до 6 м. При большом уклоне нужно стыковать стропила по длине и использовать подкосы. Рекомендуемое сечение 50х200 мм при шаге 0,6 м, 100х200 мм при шаге 1,1 м.
  • При пролете больше 6 м. Здесь все стропила будут составными, понадобятся промежуточные стойки для перераспределения на себя части нагрузки и уменьшения провисание балки. Сечение будет как и для длины пролета до 6 м.

Для определения размеров металлоконструкции следуют следующим данным:

  • при ширине до 4,5 м — размер изделий 40*20*2 мм;
  • при ширине 4,5 — 5,5 м – размер изделий 40*40*2 мм;
  • при ширине более 5,5 м — размер изделий 40*40*3 мм либо 60*30*2 мм.

Для упрощения проведения расчетов лучше воспользоваться строительным онлайн калькулятором, который уже содержит табличные данные по каждому региону.

Остается только ввести исходную длину, ширину постройки, диаметр, толщину используемых труб для фермы и другие параметры.

Пример для кровли с длиной пролета 6 м

В качестве примера разберем особенности расчета металлической фермы для навеса 4*6 м.

  1. Материал – металлопрофиль квадратного сечения 3*3 см с толщиной стенок 1,2 мм.
  2. В схеме устройства длина нижнего прогона будет 3,1 м, верхнего – 3,9 м.
  3. Со стороны узкой перпендикулярной части каркаса выставляются вертикальные опоры высотой 0,6 м.

Для усиления каркаса необходимо приварить треугольником перемычки косого типа. Допустимо использовать более тонкий профиль. Для 6 м пролета потребуется 5 перемычек. Размещают их с одинаковым шагом. Перемычки можно укрепить распорками, выставив их под прямым углом. Для распорок хватит профиля 20*20 мм, шаг между распорками 0,5 м.
