Организованный водосток с кровли и наружний неорганизованный водосток для плоской и скатной крыши

Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.
Колпаковая водоприемная воронка
Плоская водоприемная воронка
Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Какие требования СНиП к водосточным системам? На каком расстоянии от подъезда располагают водосток?

Напишите пожалуйста, у дома 5 этажей, водоотвод наружный, сделали в метре от подъезда. Весной сначала тает на тротуар вода с крыш, ночью замерзает. Это все по СНиПу соответствует? Про это не могу найти в документах. С какой стороны дома, устанавливают водосток, в скольких метрах от подъезда минимальное расстояние? Видео прилагается. Спасибо.

У вас установлена система наружного водостока, которая может быть установлена на домах не более 5-ти этажей, включительно.

Данная система регламентируется документами:

СНиП II-26-76 -> СП 17.13330.2011 -> СП 17.13330.2017 смотрите последнюю редакцию, называется:

Но в этом документе не только не указано расстояние, но и также правила монтажа нижнего (выходного) отверстия трубы стока.

Не найдете вы этих норм и в других СНИПах.

Если думать логически, то вышеуказанный документ регламентирует то, как вода должна стекать с крыши, а вот куда она сливается — это отливы или канализация.

также отсутствует информация приёма воды.

Единственное, что удалось найти, это вот этот документ:

Пункт 20 этого документа оговаривает внутренний водосток с примечанием в подпункте 20.3 о том, когда выпуск воды происходит наружу:

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

Итак, итог данного вопроса такой — расстояние водостока от подъезда не прописан в СНИП, но исходя из пункта 20.3 из СНИП 2.04.01-85, получается что вода из водостока должна попадать в лоток, а далее входят в силу правила наружной канализации, СНИП 2.04.03-85 и 2.04.02-85.

Простыми словами — вода из стока должна попадать в лоток а далее в ливневую канализацию.

Источник

Внутренний и наружный гравитационный водосток

Гравитационный внутренний водоотвод довольно прост и вполне может работать даже в том случае, если при монтаже были допущены ошибки. Принцип работы такой конструкции тоже весьма прост: собранная воронкой жидкость по трубам направляется за пределы здания. В таком типе систем вода проходит по системе вместе с воздухом, поэтому для ее функционирования требуются трубы большого диаметра.

Как правило, для гравитационных систем используются пластиковые круглые изделия, которые, помимо высокой пропускной способности, практически не засоряются вследствие гладкой внутренней поверхности. Трубы укладываются в нежилых помещениях и отправляют воду туда, где она никому не помешает.

Правила монтажа внутренних водосточных систем ↑

Монтаж наружных систем стока осадков более прост, чем внутренний, включающий в себя конструкцию из труб, состоящую со следующих элементов.

Воронки.
Стояки.
Отводные трубы.
Выпуски.

Для эффективного функционирования систем нужно придерживаться многих рекомендаций. Например, запрещено располагать водоприемные фитинги рядом с наружной стеной, в противном случае вся сложная конструкция просто замерзнет в зимний период. Обычно все линии монтируют в продольной проекции плоской крыши.

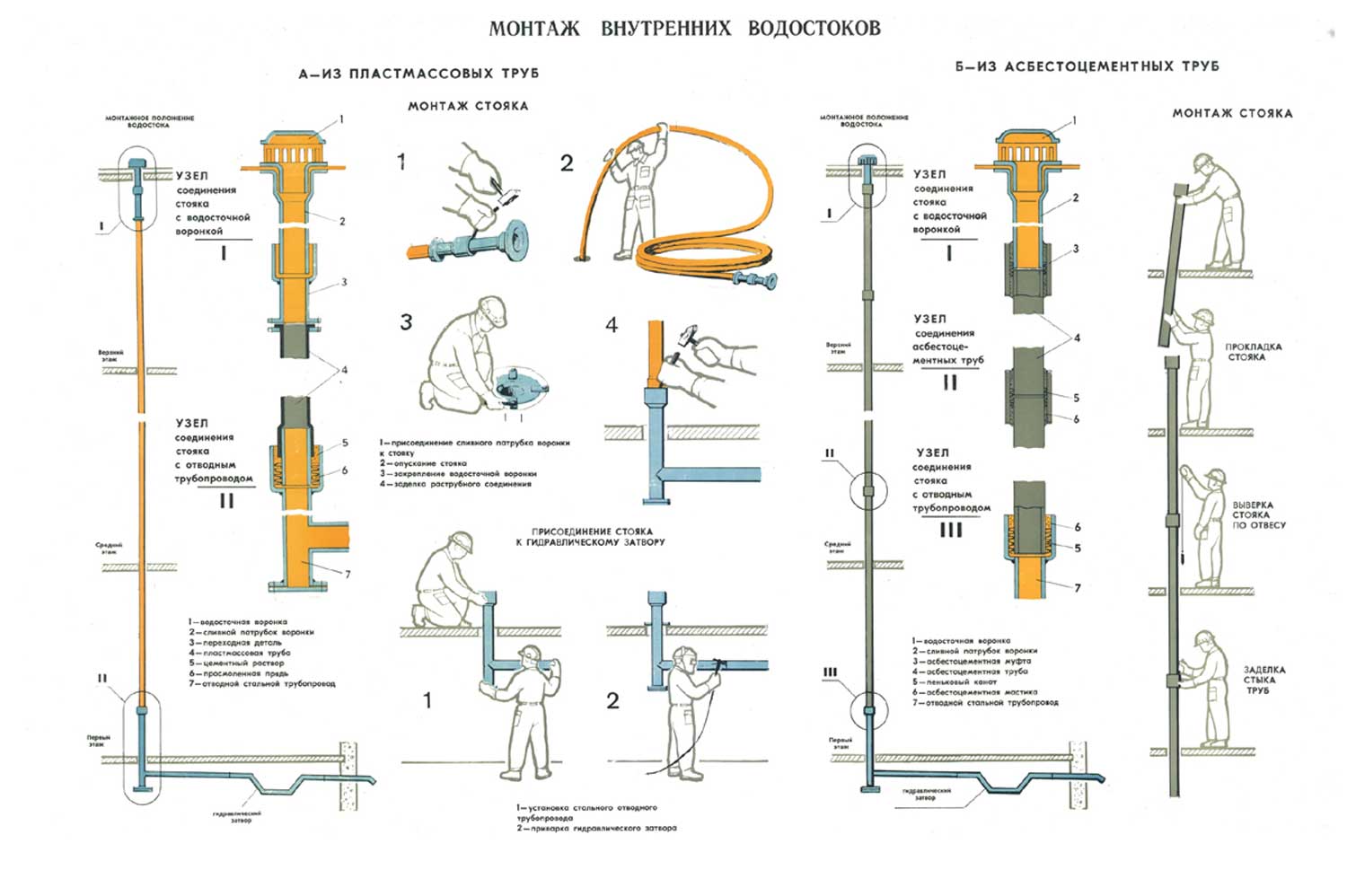

Правила сборки внутреннего водоотвода следующие:

На этапе планирования всю плоскость крыши разбивают на условные участки.
Каждый отдельный стояк под водосборником должен располагаться так, чтобы отводить осадки с площади 150-200м².
Минимально допустимый уклон плоскостей к водосборникам 1-2%, а лучше в пределах 3%.

Для окончательного отвода воды внизу здания под землей следует проложить коллектор для отвода потока в ливневку или центральную канализационную систему.
Для сборки конструкции применяются трубы с диаметром 100, 140 или 180 мм (зависимо от расчетной пропускной способности), длина отдельных элементов 700-1380 мм. Поперечное сечение водосточной системы планируют исходя с расчета 1,5см² на 1м² площади участка.
Воронки подбирают также с обязательным учетом пропускной способности. Их поперечное сечение должно быть подобрано так – 0,75см² на 1м² площади крыши.
Желательно спроектировать всю систему так, чтобы все стояки находились в отапливаемой зоне, что предотвратит их промерзание зимой.

Все воронки должны быть надежно закрепленными с кровельным настилом, а стыки с гидроизоляционным слоем герметичны.
Обязательно наличие у воронок защитных колпаков, предотвращающих попадание в систему листьев и прочего мусора.

Важно
Обязательно следует соблюдать правила размещения воронок. Их располагают в самых низких точках каждого участка кровли, с обязательным уклоном в сторону приемника

В ендовах плоской крыши должно быть минимум 2 воронки. Максимально допустимое расстояние между приемниками на плоской крыше не должно превышать 48 метров, оптимально – 25 метров. Все стыки, в том числе с зажимами (сборные) в обязательном порядке герметизируются.

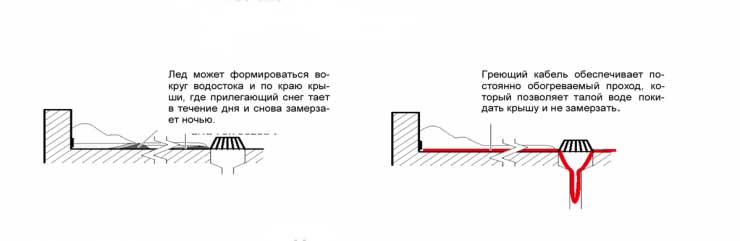

В умеренном климатическом поясе и в северных широтах нужно продумать функциональность системы в холодное время года.

На невысоких зданиях с плоскими крышными конструкциями можно установить традиционные наружные типы водостоков.

Виды водостоков для крыш

Для того чтобы подобрать правильный вид воронки для плоской крыши, необходимо отталкиваться непосредственно от конструкции кровли. Это значит, что для террас необходимо другие типы систем отвода воды, нежели для «зеленых» крыш. В первом случае устройство является плоским, из-за чего по нем можно без препятствий ходить.

Во втором случае воронки должны быть ограждены специальной сеткой, которая способна задерживать различные загрязнения – листья, траву или грязь. К тому же таким образом мелкие животные также не могут попасть в сток. Это касается, в том числе и домашних кошек.

Водостоки внутреннего расположения могут иметь различные по своему виду конструкции. Специалисты выделяют сифонные и самотечные (гравитационные) типы. Первый вид собирает климатические осадки со всей крыши с помощью специальных водоприемников. Система позволяет свободно стекать воде посредством наклона.

Самотечная и сифонная система

Сифонные виды водостоков предполагают застой воды во всей системе. Это касается, как воронки, так и входа в канализацию. Всасывается жидкость благодаря давлению, происходящему в сифоне. Таким образом, ее откачивают в канализационные стояки. Работает такая система из-за того, что образовывается энергия раздражения, которая происходит из-за падения уровня воды в вертикальном столбе.

Трубы также следует подбирать особым образом. Они должны быть качественно обработанными герметиком. Это препятствует возможности вытекания воды из системы. Сам же сифон должен быть обеспечен специальным дополнительным устройством – стабилизатором потоков воды.

Внутренний водосток в многоэтажном доме чаще всего оборудуется системой обогрева и специальными защитными сетками.

Все о внутреннем водостоке

Итак, переходим к теме – внутренний водосток плоской кровли. Называется он так потому, что вертикальная труба, по которой со ската крыши двигается дождевая вода вниз в канализацию, располагается внутри здания. А сверху на самой крыши устанавливают специальной конструкции воронку. Она прикрыта сетчатым фильтром, чтобы внутрь водосточного стояка не попадал мусор.

К внутреннему водостоку есть некоторые требования:

на каждые 150-200 м² площади ската устанавливают одну воронку;
в сторону воронки скат укладывают под наклоном не менее 4°;
диаметр трубы выбирают из расчета – 1-1,5 см² ее сечения на 1 м² площади крыши;
мягкую кровлю укладывают на борта воронки;
стояк должен располагаться в отапливаемом помещении;

Обустройство водоприемной воронки внутреннего водостокаИсточник stranapap.ru

Начинают строительство внутренней водосточной системы до начала закладки фундамента. То есть укладывают отводную трубу. Если фундамент уже залит, то в нем делают отверстие перфоратором под диаметр этой трубы, куда последнюю просовывают. Сегодня нередко сливной горизонтальный отрезок водосточной системы прокладывают под полом дома первого этажа или в подвальном помещении под потолком. Это намного упрощает монтажный процесс. Но здесь по-любому придется делать отверстие в фундаменте. Чтобы этого не делать в фундаментной конструкции на стадии ее сооружения лучше оставить отверстие, вставив при заливке отрезок трубы большего диаметра.

Стояк прокладывают внутри служебных помещений. Поэтому заранее определяют в проекте место его прохождения через перекрытия, в которых оставляют или делают сквозные отверстия. Впоследствии после монтажа слива их герметизируют и утепляют. Основная задача производителя работ – провести монтаж с полной герметизацией стыков. Поэтому места соединения труб между собой, а также с фитингами, обязательно обрабатывают силиконовым герметиком. В стояке требуется оставить хотя бы одну ревизию. Это на случай замусоривания сливной трубы.

Самый важный этап в сооружении внутреннего водостока – установка водоприемной воронки. Здесь требуется стопроцентная герметизация, чтобы атмосферные осадки не проникли под кровельный материал.

Заключение по теме

Итак, мы постарались дать полную информацию по наружной водосточной системе и затронули немного тему, касающуюся внутреннего водостока. На самом деле эта система несложная, потому что состоит всего лишь из двух участков, да и комплектацию у нее не широкая. Главное – точно соединить между собой части системы. Хотя сделать это несложно, потому что производители позаботились о максимальной простоте сборки.

Почему нельзя обойтись без организованного водостока

К каким последствиям приводит неорганизованная водосточная система. Почему организованный водосток действительно необходим и как он позволяет продлить срок эксплуатации здания.

Основная функция водосточной системы – отведение талой и дождевой воды с поверхности крыши. Сегодня существует 2 вида водостоков: организованный и неорганизованный. Они имеют свои особенности, плюсы и минусы. При строительстве дома возникает вопрос – обязательно ли оборудовать крышу организованным водостоком и почему нельзя обойтись неорганизованным.

Что такое организованный и неорганизованный водосток

Наружный организованный водосток – это система водоотвода, которая устанавливается снаружи здания. Существуют пластиковые и металлические водостоки для крыши. Они состоят из целого комплекса элементов:

водосточных труб,
колена и держателей этих труб,
водосливов,
воронок,
желобов, креплений и заглушек для них.

При неорганизованном водостоке вода стекает не в канализацию, а прямо на землю, причем не по трубам, как при организованной системе, а произвольно за счет уклона кровли. Такой водосток не требует также ни желобов, ни водосборных воронок. Лишь в отдельных случаях над фасадом монтируют козырек.

Минусы неорганизованного водостока

Стоит сразу отметить, что вопрос выбора между организованным и неорганизованным водостоком встает не всегда. Неорганизованная система допустима не во всех случаях, а только:

в зданиях до 5 этажей,
регионах с количеством осадков не более 300 мм в год,
домах без балконов под скатами.

У неорганизованного водостока есть и другие недостатки:

Необходимость размещения здания не менее чем в 1,5 метрах от тротуара. Это может усложнять вопрос расположения объекта в окружающей застройке.
Отвод дождевой воды с мягкой кровли осуществляется по всему периметру потоками. Лишь в случае с профилированной крышей, например, из металлочерепицы, вода отходит одинаковыми струями, но это тоже доставляет неудобства.
Вода попадает и на землю, и на фасад, что приводит к разрушению цоколя и оседанию фундамента из-за проникновения в грунт влаги, а также появлению множества дефектов на самой отделке. Страдать будут любые материалы как бетон и кирпич, так и дерево или цементная штукатурка.
При отсутствии качественной гидроизоляции вода попадет и в подвальные и полуподвальные помещения. Из-за этого будут страдать не только сами конструкции, но и микроклимат во всем доме. Даже если гидроизоляция качественная, ее придется часто менять.

Несколько уменьшить вред от неорганизованного водостока помогает только карниз, который выносят на 60 см от стены и покрывают стальным фартуком. Но в случае с косыми дождями не помогает и такое устройство. Плюсом неорганизованного водостока можно считать лишь отсутствие дополнительных затрат, но в будущем это может обернуться большими расходами на ремонт здания.

Почему организованный водосток действительно необходим

Главное преимущество организованного металлического или пластикового водостока – абсолютная защита цокольной части здания от воздействия воды. Водосточная система тщательно продумана, чтобы вся вода оказывалась вне помещений, снаружи объекта. С учетом этого и других факторов можно назвать несколько причин, почему стоит выбрать именно организованный водосток:

Увеличение срока эксплуатации здания или сооружения.
Снижение затрат на обслуживание и ремонт, поскольку цокольная часть дольше остается в целостности.
Простота обслуживания. Все крепежные элементы металлического и пластикового водостока находятся в полной доступности, поэтому их ремонт не вызывает особой сложности.
Декоративное оформление здания. Трубы с желобами – ставшие уже традиционными архитектурные элементы. С ними дом выглядит завершенным и элегантным.

Делая вывод, можно сказать, что, выбирая между двумя видами водостока, предпочтительнее делать все-таки организованный водосток. Это будет своеобразным вкладом как в эстетичность здания, так и в экономичность его обслуживания, особенно если выбрать лучший пластиковый или металлический водосток.

Обслуживание внутренних водостоков многоэтажных зданий

Современные внутренние водосточные системы имеют относительно простую конструкцию и систему ревизий, позволяющих быстро устранять причину засорения или уменьшения пропускной способности стояка. Надежность работы пластика намного выше стальных труб, но полипропилен оказался намного более капризным в сборке водостока в здании.

Каждая секция или фрагмент полимерного водостока, после окончания испытаний, оборачивалась специальным материалом по типу рубероида. Таким образом,предупреждались возможные случаи излома или прокола, появления глубоких царапин или обрыва креплений при монтаже секций водостока в шахте здания. Пайка труб и соединение в одну систему, чаще всего, выполнялось путем последовательного подвешивания отдельных частей в одну нитку крыши здания. В нижней части водосток с помощью фланцевого соединения подключался к центральной магистрали в подвальных помещениях здания.

Что такое организованный и неорганизованный водосток

водосточных труб;
колена и держателей этих труб;
водосливов;
воронок;
желобов, креплений и заглушек для них.

Схема внутреннего водостока

Организованный внутренний металлический водосток имеет следующую конструкцию: у кровли есть уклон (его расчет проводится по площади крыши), благодаря которому вода стекает к водоприемной воронке. Из этой воронки, дождевые потоки попадают в водосточные розетки или трубы, из которых уже выводится за пределы здания.

Конструкция внутренней водостока имеет следующий вид:

Воронки для приема воды. Они бывают двух типов: плоские и колпаковые. Последние монтируют на кровлях со склоном, плоские на ровных;
Плоские воронки
Трубы, для равномерного распределения жидкости между водостоками;
Коллекторы;
Колодцы, при помощи которых можно очищать систему, осматривать её и проверять работоспособность;
Сам водосток крепится к лоткам;
Дополнительные элементы: углы, крепежи, розетки, подвесы и т.д.

Перед установкой любого водостока, Вы должны проверить, соответствует ли Ваша схема нормам СНиП. Согласно правилам, отводы кровельных водосточных конструкций должны входить в канализацию, чтобы исключить вероятность подтопления фундамента здания.

Воронка представляет собой сборную конструкцию, которая состоит из корпуса, решетки, крышки и креплений. Корпус выполнен в форме цилиндра, иногда с гранями, благодаря чему у устройства высокие показатели прочности. Наиболее распространены чугунные водосточные воронки для внутренних водостоков, к примеру, продукция Техниколь.

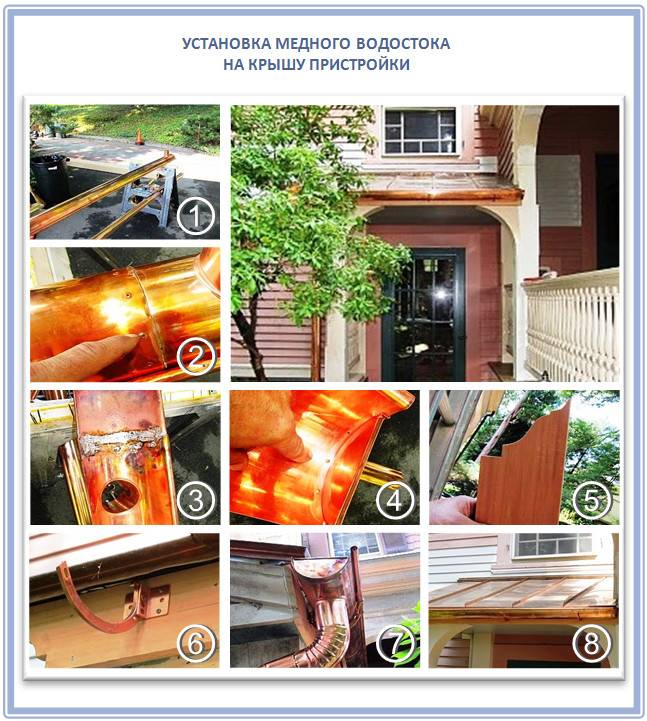

Тонкости проектирования и монтажа водостока на скатных кровлях

Систему водоотвода необходимо сначала спроектировать, проделав необходимые расчеты и определив расположение и длину желобов и труб, их ширину и глубину. Обычно количество и ширина желоба зависит от периметра крыши и площади ее скатов.

В любом случае, старайтесь максимально придерживаться рекомендаций производителя системы, которую вы приобрели. Но иногда приходится устанавливать довольно сложную водосточную систему, и без дополнительных расчетов не обойтись.

Устройство водоотвода односкатных крыш

Поэтому, если все же вы захотите соорудить нечто подобное для красивого эффекта или простоты системы, тогда запомните два простых правила:

Поверьте, воплотить эту затею в жизнь не составит труда! Вот два самых простых примеров ее реализации:

Устройство водостока на двускатной крыше

У стандартной двускатной крыши водосточные трубы должны быть размещены по всем внешним и внутренним углам. Там они почти незаметны, и по сути, это их естественное расположение. С технической точки зрения это также правильно.

Что же касается расположения желобов, здесь уже много зависит от самой крыши:

Рассчитать необходимое количество вертикальных элементов и их расположение для таких крыш вам помогут наши таблицы:

Избыток элементов

Также существенный недостаток такого устройства водосточной системы – эстетический, так как большое количество труб уже будут выделяться на фоне стен.

Цветовые решения

так, чтобы сами трубы и желоба были малозаметными на фасаде;
так, чтобы их цвет, наоборот, контрастировал с цветом фасада или оконных рам;
так, чтобы водосточная система была самостоятельным и заметным архитектурным штрихом.

Но куда лучше разумно минимизировать их количество, не потеряв при этом в качестве. И здесь уже лучше доверить дело профессионалу, который правильно рассчитает всю систему.

Достоинства, которыми обладает организованный наружный водосток кровли:

гарантированная защита от попадания воды стен, фундаментов и отмостки здания;
привлекательный внешний вид, придаваемый сооружению благодаря использованию качественных современных материалов.

Главным недостатком рассматриваемой системы является необходимость вложения финансовых ресурсов на приобретение и монтаж.

Наиболее часто встречаются системы из ПВХ и металлопластика, которые активно стали применяться взамен традиционных из оцинкованной стали или черного металла. Самым качественным, внешне привлекательным и долговечным, но при этом и самым дорогим, является использование меди.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Разновидности внутренних систем водостока

Конструктивно внутренние водостоки разделяются на самотечные и сифонные:

Самотечный водосток осуществляет сбор и свободный отвод осадков по желобам с уклоном. В таком случае система водостока только частично заполнена водой.

Самотечная система

Сифонная система базируется на ее полном заполнении осадками. В этом случае, когда он полностью заполнен водой, и создается постоянный водяной столб, началом которого является воронка внутреннего водостока, а окончанием – выход в канализацию. При понижении уровня осадков в вертикальной части, разряжение, всасывающее из воронки осадки и перемещающее их в вертикальный стояк. В результате вода с кровли удаляется принудительно, что эффективнее.

Сифонные системы для внутреннего водостока

Внутренний водосток – узлы монтируются исключительно с использованием сварки, что обеспечивает герметичность всей системы. Тогда она будет способна к эффективной работе при любом количестве осадков.

Расчет системы внутреннего водостока

Данный расчет инженерами выполняется на этапе разработки проекта непосредственно самого здания:

Главное условие – возможность отвода влаги – выполнимость этой операции даже при таком нахождении влаги относительно уровня кровли, когда воздух не может попасть внутрь воронки.
Обязательным при расчете является учет:
- климатической особенности определенного региона;
- числа осадков;
- особенности конструкции кровли;
- габаритов здания;
- обратного напора вод.

Особенности функционирования сифонных систем внутреннего водостока

Для предупреждения возникновения потребности в ремонте, водосточная система внутренняя при ее исполнении требует:

Теплоизоляции трубопроводов, в некоторых случаях – электроподогрева.
Для снижения уровня шума стекающей воды, прокладка трубопроводов должна производиться с изоляцией шумопоглощающими материалами.

Схема ливневой канализации

Неорганизованный и организованный водосток для скатной и плоской кровли — основные требования и рекомендации
