Обвязка полипропиленовыми трубами инструктаж
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.
Обвязка из полипропилена выполняется таким образом:
- муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
- сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.
К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.
Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.
Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.
Соединение кранов осуществляется таким образом:
- кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
- специальным ключом гайка плотно закручивается.
Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.
Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:
- набор специальных ключей;
- уплотнители для резьбовых соединений;
- пакля и резьбовая паста;
- нити для резьбы.
Особенности подключения радиаторов
Монтаж отопления отличается некоторыми особенностями:
- Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
- От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
- Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.
При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.
Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами
Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:
Поделитесь полезной статьей:
Сборка секционных батарей отопления
Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.
- Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
- На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
- На два ниппеля (фитинга) одевают паронитовые кольца.
Как собрать (добавить) секции к алюминиевому радиатору
Смотрите это видео на YouTube
- Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
- Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
- Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
- Поворотом ключа ниппель втягивают в первый секционный блок.
- Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.
Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.
Устанавливаем отопление схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см. Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Выбор материалов
Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:
- Цена на них значительно ниже, чем на металлические аналоги.
- Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
- Не нуждаются в покраске.
Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.
Армированная полипропиленовая труба
Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.
Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм
Что касается диаметра, то оптимальный параметр –25 мм.
При этом также необходимо приобрести фитинги, к которым относятся:
Схема однотрубного и двухтрубного подключения радиаторов
4 Плюсы и минусы
На сегодняшний день однотрубное отопление довольно популярно в сфере малоэтажного строительства. Это обусловлено недорогой стоимостью отопительной системы и возможностью установить ее своими руками. Однако у этой системы существуют и иные достоинства:
- 1. Обустройство магистрали требует минимум труб.
- 2. Гидравлическая стойкость — теплоотдача всех элементов системы не изменяется во время отключения отдельных контуров.
- 3. Эстетически привлекательный вид.
- 4. Низкая инерционность и время нагрева батарей благодаря меньшему, в отличие от двухтрубной схеме, количеству теплоносителя в магистрали.
- 5. Простота монтажа и удобство эксплуатации.
Во время подключения устройств управления и контроля систему отопления можно полностью автоматизировать. Также возможно подключение к системе «Умный дом» — в таком случае можно устанавливать оптимальные режимы отопления с учетом времени дня, сезона и иных факторов.
Главным недостатком однотрубного отопления считается дисбаланс нагрева батарей с учетом длины магистрали. Теплоноситель остывает по мере циркуляции по контуру. Из-за этого батареи, которые установлены далеко от котла, прогреваются меньше, в отличие от близко находящихся. Поэтому рекомендуется устанавливать чугунные радиаторы, которые медленно остывают.
Установка насоса дает возможность тепловому носителю равномерно обогревать все контуры, но при значительной длине основной магистрали отмечается значительное остывание воды. Снизить это можно несколькими способами:
- 1. Разрабатывают проект с рациональной установкой батарей по все помещениям — самые мощные устанавливаются в спальнях и детских комнатах. С учетом остывания жидкости далее находятся кухня и гостиная, завершается контур нежилыми помещениями.
- 2. С учетом удаления от котла в батареях увеличивают количество секций. Это повышает теплопроводящую поверхность, позволяя равномерно обогревать помещение.
Эти мероприятия практически избавляют от недостатков однотрубной системы, тем более для двухэтажных домов, для которых такой способ обогрева считается самым выгодным.
Однотрубная отопительная система является надежной и простой в эксплуатации. Но для более эффективного обогрева дома нужно тщательно подбирать все отдельные элементы во время установки всего оборудования. Для этого лучше всего обратиться за помощью к опытным специалистам, которые смогут выполнить точный расчет и произвести установку всех приборов.
Процесс подключения радиатора отопления по диагональной схеме
Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.
Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.
Необходимые инструменты
Набор необходимых элементов для диагонального монтажа радиаторов:
- несколько кронштейнов для установки устройства;
- переходные гайки;
- нужное количество заглушек;
- воздухоотводчик (кран Маевского);
- быстроразъемные соединения по типу «американок»;
- запорные краны.
Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:
- труборезы;
- калибровка;
- пресс-клещи;
- накидные и разводные гаечные ключи;
- трубогибы.
В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.
Нанесение разметки
Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.
Далеко не всегда удается в процессе работы о них вспомнить.
Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.
В этом плане специалисты выделяют следующие три важных пункта:
- Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
- Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
- Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.
Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок
Кран Маевского
Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.
Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.
Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.
Установка «американок»
В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».
Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.
Привинчивание вентилей
В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.
Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.
Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.
Монтаж радиатора
Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.
Виды подключения приборов к системе отопления
При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки
Однотрубная
Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

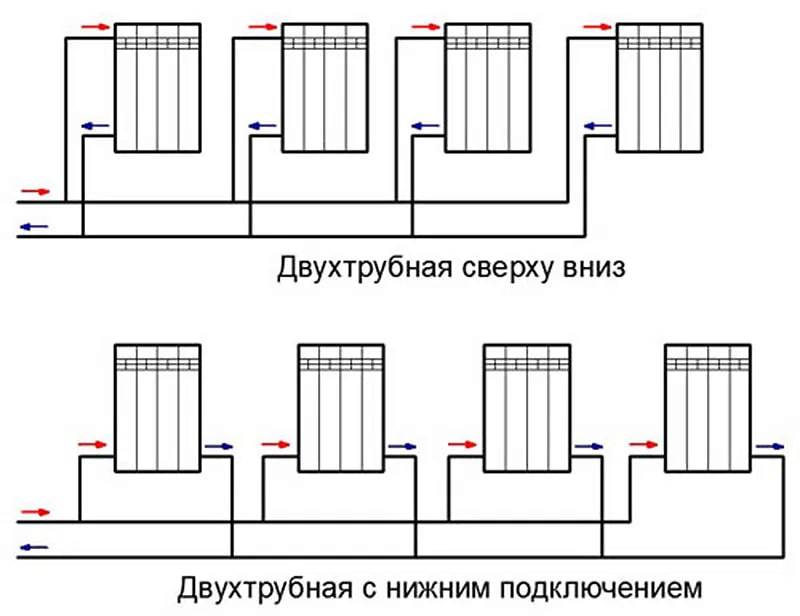

Двухтрубная
Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий
- подающей для движения нагретой рабочей среды от котла
- обратной для сбора остывшей воды
При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.
Лучевая
Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.
С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.
Варианты обвязки радиаторов отопления
Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:
- седельное;
- одностороннее;
- диагональное.
Варианты подключения
В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).
Обвязка при одностороннем подключении
Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.
Боковое подключение с байпасом (однотрубная система)
Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.
Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.
Вариант со сваркой
Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.
При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
Односторонняя обвязка при двухтрубной системе
При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.
Обвязка при диагональном подключении
Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.
Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.
Подача теплоносителя сверху
Обратите внимание, при однотрубной системе снова необходимо наличие байпаса
Подача теплоносителя снизу
Обвязка при седельном подключении
При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.
При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).
Седельное подключение при однотрубной системе
При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
Подключения радиаторов
Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

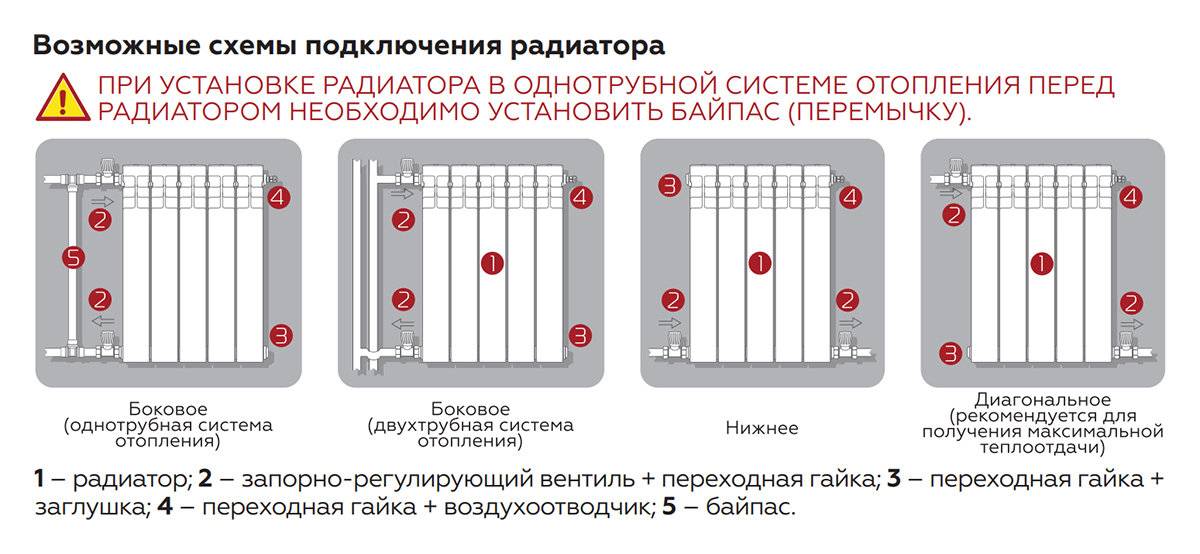

Схемы подключения радиаторов отопления
Как видно из рисунка, батареи можно подключить четырьмя разными способами. От способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.
Рассмотрим подробно все схемы подключения радиаторов:
- Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
- Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
- Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
- Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.
Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.
Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.
Определяемся с местом установки радиаторов
Для того чтобы подключить радиаторы отопления в частном доме как можно эффективнее, вначале стоит разобраться с местом их монтажа. Чаще всего их устанавливают под окнами. Делается это для того, чтобы восходящие разогретые потоки воздуха блокировали холодные, идущие от окон. Также разогретый воздух обогревает стекла, защищая их от скопления конденсата. При этом стоит иметь в виду, что радиатор должен достигать хотя бы 70 % ширины окна. Учитывайте это при определении мощности радиаторов.
Далее нам понадобится определиться с высотой радиатора и местом его расположения под окном. Установлен он должен быть на такой высоте, чтобы нижняя его часть не доставала до пола на 8-12 см. При более низком расположении будет затруднена уборка, а при более высоком – ноги будут мерзнуть. Кроме этого существуют нормы отступа радиатора от подоконника – он должен равняться 10-12 см. Это даст возможность теплым воздушным потокам с легкостью огибать подоконник, поднимаясь вдоль окна.
