Виды вальмовых крыш: с эркером, кукушкой, балконом и другие

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Устройство

Такая крыша относится к четырехскатным конструкциям, с двумя треугольными скатами (также называемые вальмами или торцевыми) и двумя трапециевидными фасадными, имеющими общую плоскость соприкосновения. Все скаты кровли сходятся на коньке, соединяющим все основные стропильные опоры и вертикальные стойки.

При расчете особое внимание уделяется каркасу, состоящему из:

  • Мауэрлата, укладываемого по периметру всех четырех несущих стен из цельного бруса с сечением не менее 100 мм, перераспределяющего нагрузки и служащего опорой для нижних частей стропильных ног.
  • Продольных лежней, размещаемых на внутренних несущих перегородках и удерживающих вертикальные стойки
  • Четырех диагональных накосных стропил, образующих боковые ребра вальмовой крыши и опирающихся на углы здания.

  • Рядовых стропильных ног, монтируемых с шагом около 60-100 см и опирающихся на конек и мауэрлат.
  • Конька или прогона, соединяющего в верхней части каркаса диагональные и рядовые стропильные ноги, и основные вертикальные стойки. Данный элемент считают основной осью кровли.
  • Нарожников – элементов, опирающихся на диагональные ноги и мауэрлат и формирующих плоскость вальм и края фасадных скатов.
  • Вертикальных опорных стоек, опирающихся в нижней части на лежни, в верхней – на конек или рядовые стропила, в зависимости от точки размещения.
  • Подкосов – диагональных распорок, устанавливаемых под углом в 45 ° с опорой на лежни в нижней части с целью усиления стропил в точке максимальных весовых нагрузок. При сравнительно малых размерах каркаса они поддерживают только наслонные стропильные ноги, при большом объеме кровли помимо этого они поддерживают нарожники.

    При планировании использования внутреннего пространства под вальмовой крышей их функции выполняют ригели и затяжки.

  • Шпренгелей – вертикальных доп. опор диагональных стропильных ног.

Конструктивные особенности

Вальмовая крыша совмещает в себе преимущества других кровельных конструкций, но в отличие от них:

  • Не имеет ровных боковых стенок-фронтонов. Это положительно сказывается на парусных характеристиках, стойкости к атмосферным воздействиям и внешнем виде, и отрицательно – на смете, сложности работ и требованиях к остеклению при покрытии ими жилых мансард.
  • Имеет скаты с разной площадью и формой. В отличие от шатровой крыши с 4 одинаковыми скатами и по сути идеально подходящей лишь для квадратных построек, вальмовая разновидность имеет более сложную конфигурацию. Наклон, форма и площадь вальм и фасадных трапеций может меняться вместе с объемом и видом крыши, многообразие вариантов ограничено лишь бюджетом и профессионализмом застройщиков.

Схема кровли

В итоге при составлении схемы ее можно разделить на простые геометрические фигуры, вплоть до разбивки трапеции на прямоугольник и два прямоугольных треугольника.

Составление чертежа начинают с выбора угла наклона скатов, в свою очередь зависящего от назначения крыши, ветровых и снеговых нагрузок и типа покрытия. После этого с помощью тригонометрических формул определяется высота конька и параметры скатов.

При составлении схемы учитывается потребность в заложении 40-50 см карнизных свесов, именно эта длина выступа считается оптимальной для вальмовых конструкций.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

  1. Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
  2. Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
  3. Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Как правильно запилить?

Углы примыкания стропильных ног размечаются с помощью угольника Свенсона и запиливаются. У кровельщиков существуют правила, которых они придерживаются при запиливании и креплении стропил вальмовой крыши. Сюда относят такие нюансы:

важно сохранять единую линию положения стропил, для этого можно использовать шаблон;
в качестве шаблона можно использовать обрезок доски или фанеры, где будет проведена линия от нижнего края на третью часть ширины стропилины;
аналогичную черту проводят на всех брусьях, которые планируют подпиливать.

Впоследствии разметку переносят на стропила, проверяя точность готового изделия. Проходят по всей крыше и проверяют степень примыкания по всей длине мауэрлата. Допустимы перепады в 2-3 мм, при необходимости делают коррективы.

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.

Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.

Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.

Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками

Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены

ВНИМАНИЕ!
При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.. Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения

Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.
Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Функции

Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях

Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:

  • Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
  • Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
  • Улучшает внешний вид дома.

Схема устройства слухового окна кукушки

Конструкция сложных кровель

Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.

Вальмовый каркас эркера:

Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:

  • голландская;
  • датская;
  • шатровая.

Голландская

Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.

Крыша – голландка:

Датская

Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.

Шатровая

Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.

Каркас шатровой крыши:

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

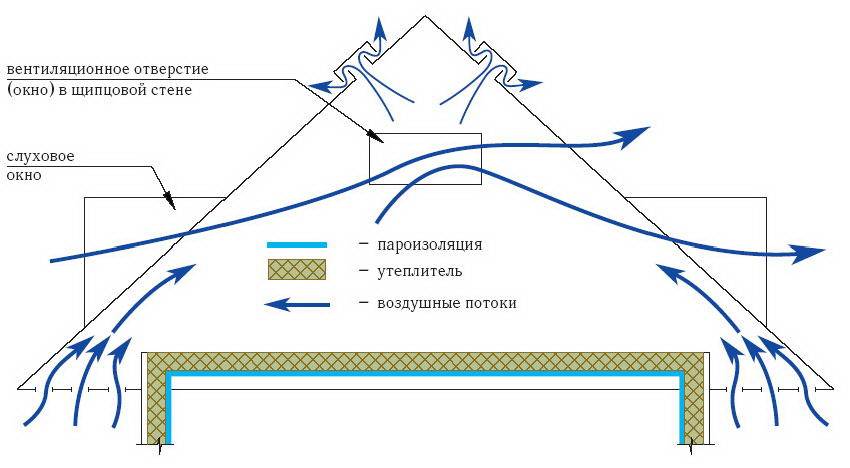

Схема естественной вентиляции дома

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

    Коньковый аэратор на мягкой кровле

  2. Точечных аэраторов. Точечные аэраторы устанавливают на плоских, односкатных и шатровых крышах, у которых нет конькового соединения. С их помощью кровельный пирог «дышит», отдает влагу в атмосферу, не страдает от конденсата, снижающего эффективность утеплителя. Схема расположения точечных аэраторов – 1 штука на 20 кв. м.

    Аэратор бутылочного типа

  3. Карнизных продух. Через эти элементы, расположенные под свесом крыши, осуществляется забор свежего воздуха.

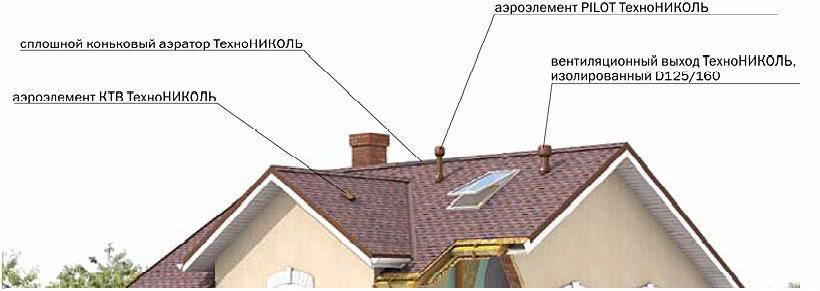

Расположение элементов принудительной вентиляционной системы на мягкой кровле

Схема мансардной ломанной крыши с размерами

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Почему следует обратиться в нашу компанию?

У нас собственное производство материалов. Изготавливают их русские мастера по уникальной технологии. Это позволяет удешевить и ускорить строительство под ключ. Вы можете купить недорого каркас стен из нестроганного бруса. Надо лишь выбрать подходящий размер. У нас представлены варианты 100х150 и 150х150 мм. Решите, какой нужен вам, и мы осуществим оперативную доставку в любой уголок России.

Но на этом преимущества обращения к нам не заканчиваются. Наша производственная база находится в Пестово Новгородской области. И первые 500 км пути до нужного места мы не включаем в стоимость доставки. Делайте выбор в пользу качества — купите дом из бруса от производителя по выгодной цене и наслаждайтесь проживанием в нем: круглый год находиться там будет комфортно и уютно.

Стропильная система четырёхскатной крыши

Первым этапом возведения четырёхскатной крыши является установка каркаса. На него приходится нагрузка, которая бывает двух видов:

  • постоянная — состоит из общего веса перекрытия, стропил, утеплителя, наполнения;
  • временная — возникает в результате давления ветра и атмосферных осадков.

Средняя снеговая нагрузка определяется согласно СНиП и составляет 180 кг/м2. При угле наклона ската кровли больше 60° снеговой нагрузкой можно пренебречь. Значение ветровых нагрузок — до 35 кг/м2. Они не учитываются, если угол наклона меньше 30°.

Значение снеговой нагрузки зависит от местности строительства

При сооружении стропильной системы применяются наслонные или висячие стропила. В некоторых случаях (например, при возведении вальмовой крыши) могут использоваться оба варианта. Предварительно составляется чертёж с указанием размеров элементов и способов крепления.

Перед началом проектирования крыши необходимо составить чертёж

Для стропил рекомендуется использовать прямоугольный брус. Опорой для крыши служит мауэрлат — брус сечением 100х150 или 150х150 мм. Рама мауэрлата укрепляется по углам укосинами. По центру перекрытия устанавливаются стойки, на них крепится коньковый прогон, который будет опорой для всех стропил.

На коньковый брус опирается вся стропильная система

Далее устанавливаются основные стропила, которые опираются на коньковый брус и мауэрлат, и диагональные или накосные стропила, идущие от конька к углам строения. Диагональные соединяются с укосинами шпренгелями — это повышает несущую способность.

На диагональные стропила приходится самая большая нагрузка

Стропильная конструкция должна быть абсолютно симметрична, чтобы равномерно распределить нагрузки и избежать деформации крыши.

После установки основного каркаса монтируется обрешётка. При этом используются нарожники — угловые стропила, соединяющие мауэрлат с диагональными. Шаг их расположения такой же, как у стропил, и определяется при проектировании. Для обеспечения жёсткости системы устанавливаются подкосы, опоры и затяжки. Обрешётка выполняется с внутренней стороны стропильных ног. При сооружении шатровой крыши коньковый брус не используется.

Устройство двускатной крыши

Предварительно необходимо разработать план, учесть климатические особенности местности и определиться с углом ската крыши.

Например, пологие крыши предпочтительнее для местности с сильными ветрами, а высокие крыши противостоят застою снега на поверхности при снегопадах.

Перед применением древесины ее обязательно необходимо обработать инсектицидными, противогрибковыми средствами и веществами, снижающими горючесть материала, а также дать ей высохнуть во избежание прогиба балок.

Работа начинается с устройства мауэрлата — опоры крыши, принимающей на себя всю тяжесть конструкции. Он представляет собой брус, накладываемый на несущие стены, на который затем укладывается вся стропильная конструкция.

На несущую стену под мауэрлат необходимо уложить отсечную гидроизоляцию.

Следующим этапом укладывается лежень, брус, служащий опорой стойкам стропил. Он принимает на себя всю нагрузку от них и распределяет по опорным стенам. Под ним необходимо провести двойную гидроизоляцию.

Затем идет очередь установки стоек и прогона. Для удобства желательно возвести леса. На них в ходе работы заранее прикрепляют стойки, на которые затем осуществляют монтаж прогонов.

После производят разметку стропильных ног и крепят их к конструкции;

ВАЖНО!
До окончательного закрепления стропилин конструкцию тщательно проверяют на наличие несоответствий.

В конце приступают к монтажу кобылок, формирующих карнизный свес.

Сборка может производиться как сверху дома, так и на земле, где возводится ферма, представляющая собой треугольник из стропильных ног и затяжек и других комплектующих, который затем поднимают наверх краном, лебедкой или, на крайний случай, с помощью двух наклонных досок и веревки и крепят к мауэрлату.

Более подробно про монтаж двускатной крыши вы можете прочитать здесь.

Двухскатные крыши частных домов фото:

Тип дома с двускатной крышей

Одноэтажный дом с двускатной крышей

Основные составляющие стропильной системы двускатной крыши:

  • Мауэрлат — брус, накладываемый на несущие стены и служащий опорой всей стропильной системе;
  • Стропильная нога — составная часть, несущая на себе кровлю;
  • Прогоны — элементы, располагающиеся поперек в середине стропильных ног, и под коньком;
  • Затяжка — часть, объединяющая конструкцию у основания;
  • Стойка — элемент опоры стропильной ноги. Также находится под коньком крыши;
  • Подкосы — наклонные поддерживающие брусья, берущие начало у основания стойки и идущие к середине стропильной ноги;
  • Лежень — служит опорой стойкам стропильных ног, дополнительно укрепляя конструкцию в случае ее расположения на двух пролетах.
  • Обрешетка — доски, приколачиваемые поперечно стропильным ногам и представляющие собой основу под кровельный материал;
  • Фронтон – это треугольный участок, образующийся между двумя скатами. Форма его зависит от конструкции стропил, климата и индивидуальных предпочтений, а размер его торцов от скатов и высоты самой стропильной конструкции. Основными составными частями фронтона являются коньковая доска, проходящая вдоль самой верхней части крыши, стропильные ноги и стальные шпильки. Фронтон защищает помещение от проникновения влаги, неблагоприятных атмосферных явлений, а также поддерживает тепловой режим помещения. Будучи опорой для балок перекрытия, он должен обладать достаточной прочностью в целях придания всей конструкции необходимой жесткости.

При проектировании дизайна мансардной крыши нужно:

  • Точно рассчитать нагрузку на опорные стены и фундамент и не допустить ее превышения;
  • Провести хорошую теплоизоляцию во избежание неравномерного прогревания помещения;
  • Обеспечить хороший уровень звукоизоляции, подобрав подходящий кровельный материал.
  • Обеспечить надежную гидроизоляцию;
  • Применять легкие виды материалов для устройства интерьера комнаты и потолка;

В заключении, стоит отметить, что двускатная крыша является одним из самых простых вариантов. Ее вполне можно постараться сделать самостоятельно, что сэкономит Вам средства и подарит бесценный опыт.

Фото схем и чертежей ниже:

Схема двухскатной крыши

Чертеж двускатной крыши

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Полезные рекомендации

Полувальмовые крыши (они обычно относятся к голландскому и каркасному виду построек) выглядят иначе и допускают при монтаже карнизов торцевого ската расположение окон несколько выше, чем фронтальные. Строительство такого типа крыш, как правило, производится тогда, когда запланировано устроить внутри ее мансардного пространства жилую зону.

Проведение вентиляции холодного чердака является интересным вариантом, так как при отсутствии отопления конденсация влаги будет незначительной, но удаление ее в любом случае необходимо.

Этапы строительства вальмовой крыши смотрите в следующем видео.

Расчет кровли

При расчете угла наклона (как минимального уклона, так и оптимального), следует учитывать действие отжимного ветра, тающего снега и воды, сухого и мокрого снега, льда.

Идеальным решением для двускатной кровли считаются средние показатели от 20 до 35 градусов. Нельзя класть шифер под углом менее 20 градусов, для металлочерепицы этот параметр составляет 14 градусов. Профнастил можно располагать при уклоне 12 градусов, а для рулонных материалов подойдут простые ровные плоскости.

Рассчитать лес на строительство кровли нельзя, если не учтены:

  • материал;
  • климат;
  • величина балок.

Мауэрлаты рассчитать легко, так как они кладутся по периметру; для стропил ключевым показателем будет длина. Контробрешетка делается из брусков 20-50 мм толщиной, суммарный метраж равен длине требуемого бруса. Обрешетка рассчитывается с учетом избранного кровельного материала. Формулы, при помощи которых можно посчитать площадь (высчитать квадратные метры) подбираются в соответствии с базовыми геометрическими фигурами. Суммарные показатели всегда включают отверстия для вентиляции, встраиваемые в крышу окна и трубы дымоходов.

Также обращают внимание на:

  • плоскости свесов;
  • перила и заграждения;
  • брандмауэры и так далее.

Спроектировать высоту конька можно с учетом требуемой эстетики, архитектурных особенностей и технических параметров дома. Обычно хватает высоты 3, 4 м, она позволяет организовать вполне приличный чердак или мансарду.

Дом, имеющий в основании прямоугольник или квадрат, обсчитывается очень просто. Допустим, внизу – прямоугольник, а крышу требуется перекрывать рубероидом на 100%. Высоту возьмем 250 см при ширине 9 м у одной стены и 10 м у другой.

Площадь скатов крыши (прямоугольников) вычисляется путем умножения длины на ширину. Другой необходимый параметр вычисляется по теореме Пифагора. Пусть он равен (пример условный) 6 м. Тогда общая площадь составляет (9х6) х2, то есть 108 кв. м. Количество случаев, когда суммарная величина скатов ограничена 40 кв. м, очень мало, и по большей части на жилых домах кровля куда значительнее. По аналогичной схеме рассчитывается и потребность в ЦСП.
