Порядок самостоятельной установки винтовых свай для забора

Лучше быть во всеоружии

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.

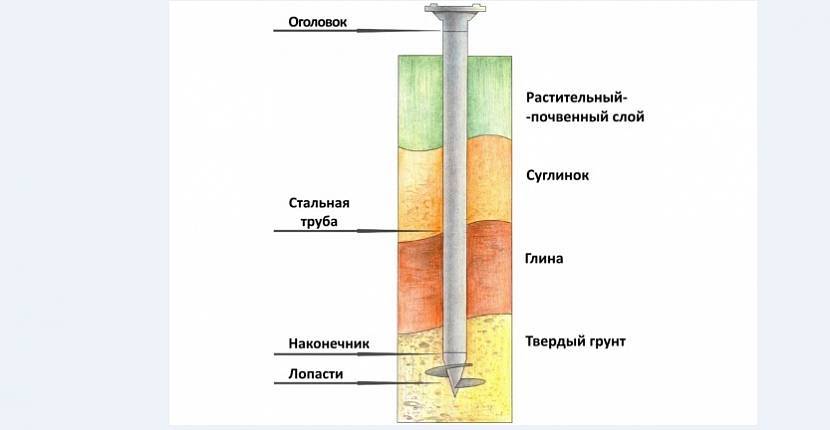

Принцип работы винтовой сваиИсточник avocet.ru

Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.

Так ли надёжно винтовое основание, как принято считать

Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:

  • В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
  • К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.

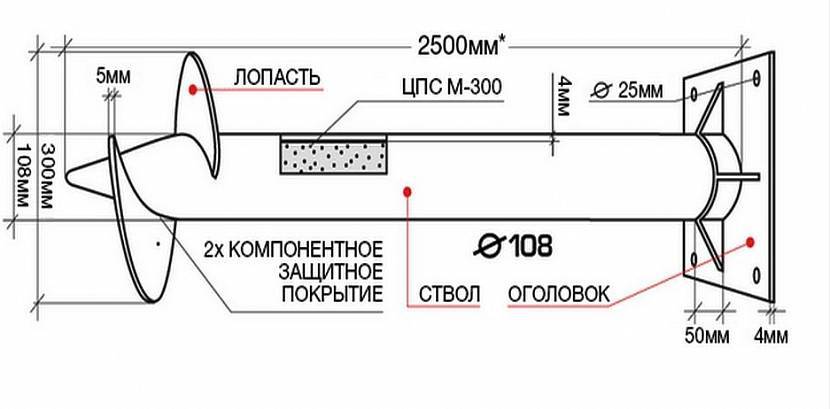

Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru

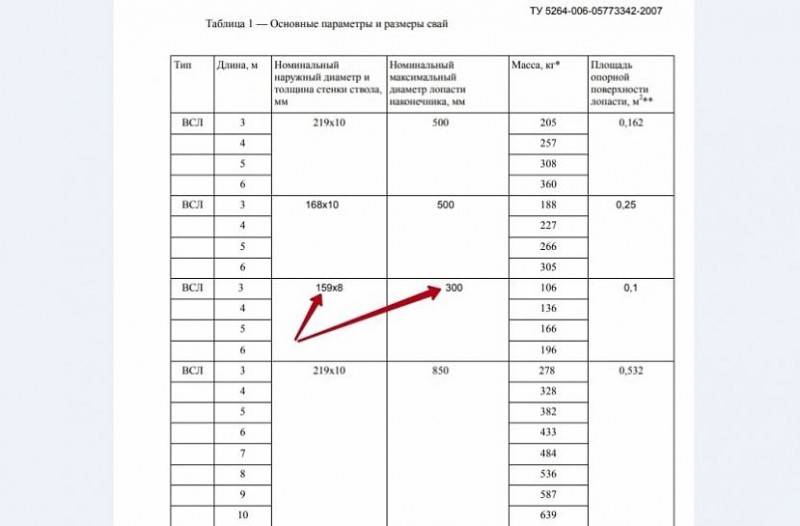

Выдержка из документаИсточник ecodom-kostroma.ru

  • Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
  • А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.

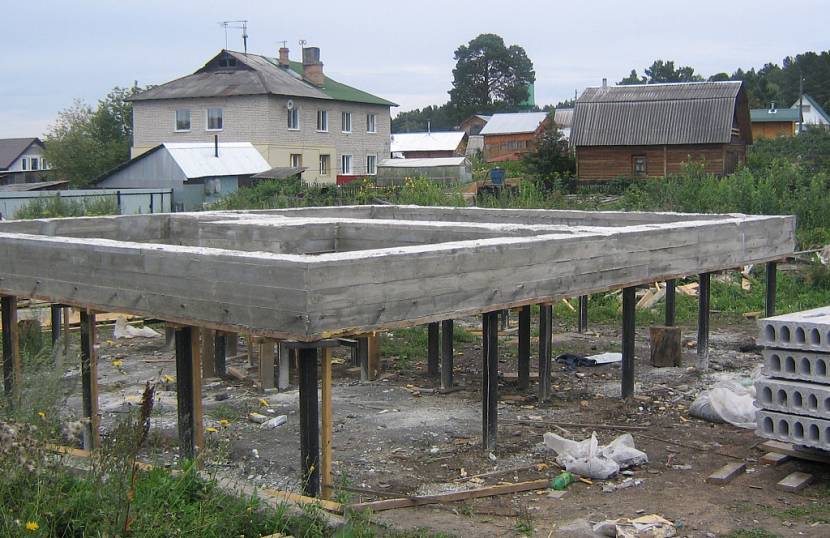

Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su

Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.

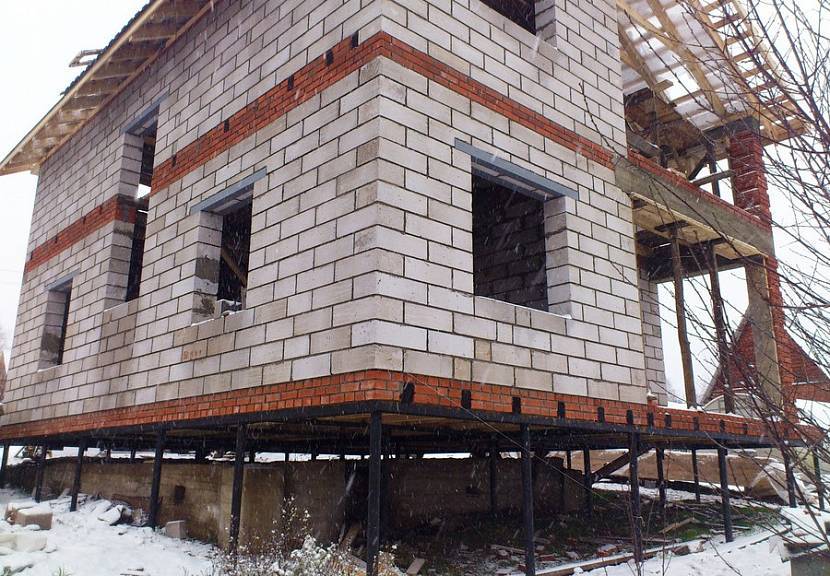

Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru

Как убедиться в качестве свай

Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:

Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.

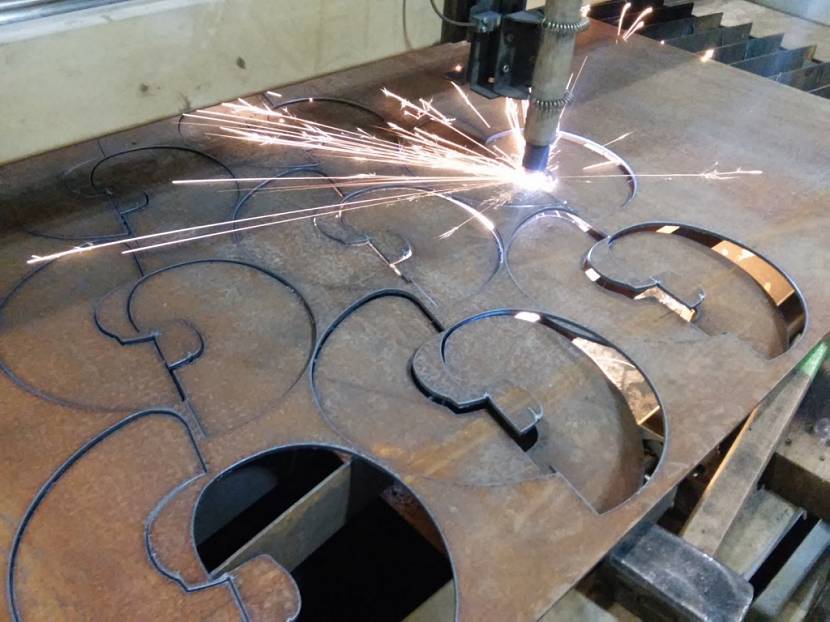

Так вырезают лопасти для свайИсточник chelny.zoon.ru

Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.

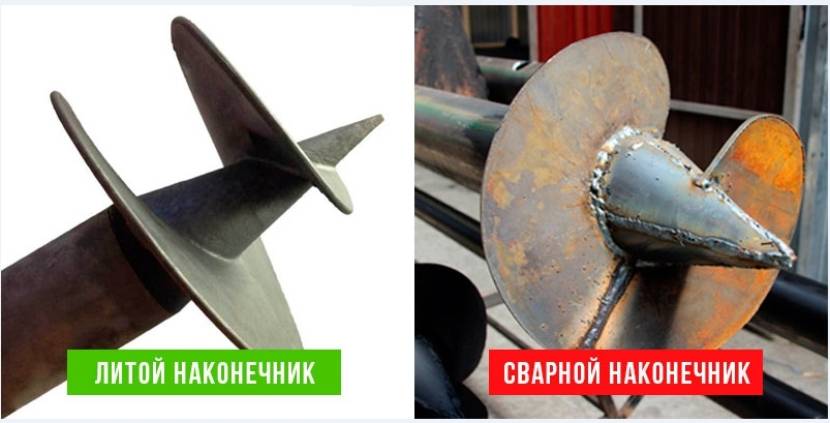

Качество очевидноИсточник bibliostroy.ru

Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

  1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
  2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

  • С приваренным наконечником;
  • С литым наконечником;
  • Двухлопастные;
  • Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

  1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

    Пример монтажа различных конструкций на винтовых сваях

    Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

  2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
  3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом

    Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.

  4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
  5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

  1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
  2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
  3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
  4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Особенности строительства

Этот вид ограждения отличается от других. Винтовые сваи, которые используются при его возведении, имеют свои отличительные характеристики. Сравнивая их с другими стройматериалами, можно убедиться, что их цена оптимальная.

Что представляют собой винтовые сваи для забора

Это металлические трубы с тупым и заостренным концом, на котором находятся винтовые лопасти. Материалом для их производства служат прочные бесшовные цельнотянутые трубы из стали. Применение такой технологии позволяет сделать корпус более устойчивым к коррозионным процессам. На длительность эксплуатации сваи со сварным наконечником оказывает влияние на качество шва. Отзывы помогут выбрать нужные изделия.

Толщина трубы варьируется в диапазоне от 4 до 7 мм. Сваи могут отличаться по длине. Самые короткие равны 1 м. Конструкция наконечника облегчает монтаж. Изделие имеет отличные показатели сопротивления выдергиванию или сжатию.

Какие у винтовых свай для забора существуют недостатки

  1. При монтаже стальных изделий в твердый грунт есть большой риск повредить антикоррозионное покрытие. Если это произошло, тогда в будущем стальной корпус начнет разрушаться, а несущая способность сваи сильно снизится.
  2. Если свайное поле устраивается недалеко от путей, где ходят электропоезда, или мест нахождения электрических подстанций, то несущая способность свай также снижается, так как в грунте накапливаются блуждающие токи, вызывающие деградацию металла.

Разновидности свай

Существуют четыре вида:

  • С приваренным наконечником;
  • С литым наконечником;
  • Двухлопастные;
  • Имеющие повышенную несущую способность.

Последняя разновидность считается самой надежной. Сваи используются не только для сооружения винтовых заборов, но и малоэтажных домов, ворот, опор для линии электропередач, мостов, теплиц, промышленных объектов.

Почему выгодно сооружать заборы на винтовых сваях

Неоспоримые преимущества винтовых свай:

  1. Изделия прекрасно подходят для разной почвы. Оградительное сооружение прослужит много лет независимо от того, находится ли оно на суглинках или торфяниках. Не повлияет на прочность и высокий уровень залегания подземных вод.

    Пример монтажа различных конструкций на винтовых сваях Отзывы строителей свидетельствуют о том, что сваи прекрасно зарекомендовали себя в болотистой местности. Их применение позволяет строить на склонах или рельефах со значительными перепадами высоты.

  2. Строительные работы можно начать в любое время года. Эти сваи устанавливаются при любых погодных условиях. Если нужно оградительное сооружение в зоне вечной мерзлоты, это отличный вариант.
  3. Простота монтажа. Ограждение легко установить: трубы из металла ввинчиваются в грунт, как шурупы, поэтому нет необходимости задействовать спецтехнику. Так как винтовым сваям не требуется бетонирование опор, стоимость такого ограждения является более чем доступной. Отзывы дачников о фундаменте для свай только подтверждают, что его цена ниже, чем у других вариантов фундамента. В экономическом плане, как и в практическом, эта конструкция выгодна, так как не нужно проводить подготовительные работы. Вкручивание винтовой сваи специальным аппаратом Если сравнивать стоимость свайно-винтового основания с ленточным типом или столбчатым, то она ниже на 40–50%.
  4. Скорость установки. Одну сваю можно вкрутить приблизительно за 20 или 30 минут. Чтобы на винтовом основании возвести столбы, потребуется 2-3 дня.
  5. Продолжительная эксплуатация. Если почитать отзывы владельцев дачных участков, то ограда служит в течение 50 лет.

Когда винтовые сваи перед монтажом обрабатываются специальным средством, помогающим эффективно защитить металл от коррозии, тогда изделия могут эксплуатироваться больше 100 лет.

  1. Монтаж в каменистый грунт сложно выполнить таким образом, чтобы не повредить защитное покрытие металлической трубы.
  2. Дополнительно требуется антикоррозийная обработка, без которой риск гниения изделия возрастает.
  3. Проверить, есть ли скрытые повреждения у закрученной сваи, невозможно.
  4. Менеджеры, продающие изделия, в силу своей неопытности или незнания могут рекомендовать купить меньшее количество свай, которое необходимо для возведения качественного основания будущей постройки.

Монтаж забора на винтовых сваях своими руками

Рекомендуем статью к прочтению: «выбираем листы профнастила для забора»

Гораздо практичнее и надежнее первый способ, поэтому его и рассмотрим.

Из материалов, инструментов следует подготовить:

  • бензобур для лунок или ручной бур;
  • инструмент для вкручивания свай;
  • профильные трубы сечением 40*20 мм (для лаг);
  • оцинкованные саморезы (лучше брать кровельные);
  • веревку, колышки;
  • шуруповерт;
  • рулетку;
  • уровень.

Сырье для заполнения секций – профнастил.

Расчет количества материала

После можно приступать к разметке, Вбивая колышки в местах установки опор, натянуть между ними веревку.

Глубина залегания должна быть от 1,5 м и более.

Антикоррозийная обработка

При покупке стоит обращать внимание на качество металла и степень защиты от ржавчины. Часто более дорогие заводские варианты не нуждаются в дополнительной обработке и уже готовы к установке

Если хотите сэкономить, можно обработать сваи самостоятельно. После покрытия грунтовкой можно их покрасить. Время высыхания – от суток до 3 дней.

Перечень подходящих средств для защиты металла от коррозии.

Установка свай

Выполняется так:

  1. Сначала рекомендуется сделать пробное завинчивание, чтобы определить состав почвы и на основе этого – глубину.
  2. На сложной почве следует ввинчивать сваю на уровень до 1,5 м. Этого будет достаточно даже для массивных заборов.
  3. Вкручивание специальным инструментом рекомендуется проводить втроем. Один человек наблюдает за вертикальностью установки, а двое вкручивают. Стойка должна быть закреплена строго под прямым углом. Проверяется с помощью уровня.
  4. Внутреннюю полость можно залить для надежности бетонным раствором, потом приварить крышку, чтобы влага не проникала внутрь трубы.

Когда сваи вмонтированы на требуемую глубину, необходимо тщательно утрамбовать грунт вокруг них. Если рельеф позволяет, то забетонировать. Это повысит устойчивость конструкции. Время застывания бетона – 3–5 суток.

Крепление лаг

К надежно зафиксированным столбам монтируют поперечные лаги. Для забора из профлиста на одну секцию хватит и двух штук.

Делается это двумя методами:

  1. Сваркой. Профильные трубы просто приваривают к столбам, на расстоянии 20 см от верха и низа опоры.
  2. Болтами. К сваям приваривают металлические уголки, в которых сверлят отверстия под болты. В лагах также проделывают отверстия под крепежи.

По окончании фиксации лаги обрабатывают грунтовкой, красят, дают время высохнуть, и можно приступать к установке секционного материала.

 Монтаж пролетов

Листы крепят на саморезы или заклепки

Важно придерживаться уровня, чтобы пролеты не получились перекошенными или с разным нахлестом

Рекомендуем к прочтению: «как правильно крепить профнастил на забор».

Винтовые сваи – отличное решение для участков с проблемными, болотистыми грунтами. Надежный фундамент и одновременно столбы для забора прослужат долгие годы, не требуя ремонта.

Легкое решение при сложном рельефе

Сложные рельефы являются существенным осложняющим фактором при строительстве заборов. Винтовые сваи позволят спокойно установить фундамент для металлического забора своими руками в труднодоступных местах, например, на откосах, насыпях или резких переломах рельефа.

При помощи винтовых свай легко реализуется изменение направления забора в горизонтальной плоскости под любым углом и с произвольной частотой изломов. Столь же просто можно обеспечить и смещение полотен забора по вертикали. Поскольку сваи изготавливаются из стали, то не представляет труда при помощи сварки установить опорные элементы, по которым идет монтаж полотен на любой высоте.

Что представляют собой винтовые сваи?

Винтовая свая – это металлическая конструкция с заостренным нижним концом, на который нанесена резьба. Резьба может быть стандартной, комбинированной или в виде лопастей. Последний вид свай более дорогостоящий, но представляет собой наиболее эффективное решение относительно уплотнения грунта вокруг опоры фундамента.

Основная часть сваи – труба, полая внутри. Все поверхности сваи – наружные и внутренние – обрабатываются специальными антикоррозионными составами. Если вы приобретете действительно качественные сваи, срок их эксплуатации может достигать 50 лет.

На верхний конец опор фундамента крепится оголовок. Этот оголовок в будущем станет основанием для обустройства ростверка: системы металлических или деревянных лаг здания.

Проектирование фундамента на винтовых сваях

При разработке проекта фундамента, а также разметки участка под строительства необходимо четко соблюдать следующие правила:

  • Расстояние между винтовыми сваями не должно превышать 3 метра. Сами по себе они могут выдерживать и большую нагрузку, но ведь следует учитывать и прогиб деревянных лаг. Иногда сваи промежуточного ряда заглубляют больше и опирают на них не сразу лаги, а сначала бревно или брус сечением от 15х20 см.
  • Если внутри здания будет одна или несколько стен, в местах их пересечения и примыкания к внешним стенам необходимо установить дополнительные сваи.
  • Перед монтажом свай и лаг следует определиться с тем, в каком направлении будет происходить укладка половых досок.
  • При выборе длины свай учитывайте уровень промерзания грунта, степень заглубления в стабильные слои почвы, а также размер надземной части металлоконструкций. Последний параметр определяется в соответствии с запланированной высотой цоколя. Обычно это 40-60 см.

Процесс монтажа винтовых свай

На первом этапе производится разметка участка под строительство фундамента. Места, в которых в грунт будут ввинчены сваи, отмечаются колышками.

На втором этапе осуществляется непосредственно монтаж свай. При возведении зданий из легких материалов и на относительно стабильных грунтах для закручивания винтовых свай используют ручную штангу. Если требуется заглубить в почву более длинные и массивные сваи (длиной более 1 метра), потребуется более серьезное оборудование. Через каждые несколько витков следует контролировать расположение сваи в вертикальной плоскости, если иное не предусмотрено проектом.

Третий этап – это выравнивание верхних уровней всех свай фундамента в одной горизонтальной плоскости. Проще всего сделать это при помощи лазерного нивелира. Если некоторые сваи окажутся слишком длинными, их обрезают болгаркой.

Четвертый этап – заливка бетона во внутренние полости винтовых свай. Профессионалы рекомендуют использовать бетон марки М300. Основная функция бетонного раствора в данном случае – защита винтовых опорных конструкций от развития коррозии, а значит, и увеличение срока их эксплуатации.

Пятый этап – это приваривание к верхней кромке свай металлических оголовков, к которым далее крепится ростверк. Если вы используете металлический ростверк, после окончания сварочных работ рекомендуется окрасить его специальной антикоррозионной краской.

Если вы желаете скрыть наземную часть фундамента от посторонних глаз, можно создать фальшивый цоколь из тех же материалов, которые будут использоваться и при возведении стен. При этом необходимо оставить несколько вентиляционных отверстий.

Итак, если вы подойдете серьезно и ответственно к каждому этапу возведению конструкции с использованием металлических винтовых свай, то получите надежный фундамент под баню или другую постройку, а также значительно сэкономите бюджет. При условии того, что вы приобретете действительно качественные сваи и не нарушите технологию их монтажа, фундамент прослужит вам до полувека.

Установка забора на винтовых сваях своими руками

Важное достоинство винтовых свай состоит в том, что их, в отличие от забивных, можно установить вручную. Для этого потребуется как минимум один, а лучше два помощника

В оголовке сваи имеется сквозное отверстие для установки лома, который наращивают отрезками трубы, так чтобы с каждой стороны получился рычаг длиной 2-2,5 м.

Недорогой вариант механизации — завинчивание при помощи электродрели и специального редуктора. Последний уменьшает число оборотов, при этом увеличивая в той же пропорции вращательный момент. Редуктор можно взять напрокат.

Для установки большого количества свай рекомендуется использовать специальную машину. Взять ее в прокат не получится — требуется квалифицированный оператор.

Устанавливать редуктор на большой высоте неудобно, поэтому следует быть готовым к тому, что сваю предварительно придется несколько заглубить вручную.

Популярные производители

Рассмотрим несколько компаний, которые производят, реализуют, устанавливают винтовые сваи и получили хорошие отзывы от покупателей.

Скру Пайлз

ООО «Завод винтовых свай «Скру Пайлз» начало свою деятельность в 2011 году. Завод охватил значительную долю российского рынка по изготовлению и строительству свайных фундаментов. Имеет собственную производственную базу с новейшим оборудованием. Есть служба доставки материалов.

Мастера выполняют установку под ключ оград на винтовых опорах:

  • из штакетника;
  • доски;
  • профлиста, евроштакетника;
  • сетки-рабицы;
  • кованых секций.

Россваи

Завод производит разные типы свай и комплектующих, которые требуются для возведения свайно-винтовых фундаментов. Для изготовления используется металл российских поставщиков.

Команда мастеров выполняет:

  • установку основания любой сложности;
  • ремонт поврежденных участков;
  • монтаж разных типов заборов;
  • строительство причалов, рекламных щитов, подпорных стен.

Представительства завода есть в крупнейших городах России.

Тимерлайн

Компания основана в 2012 году. С этого периода команда предприятия установила под ключ больше 3000 свайно-винтовых фундаментов. Имеет собственную производственную линию и станки ЧПУ. Вся продукция сертифицирована в Росреестре.

Сырье – сталь СТ-20 со сроком эксплуатации до 80 лет.

Несущая способность одной винтовой стойки – до 50 т. Лопасти привариваются полуавтоматом, так что шов получается ровным и прочным.

Фундэкс

Холдинг из 64 филиалов по крупным регионам страны с собственными производственными линиями. Опыт работы более 15 лет.

Изделия от компании «Фундэкс» – оптимальное решение для малоэтажного строительства и возведения заборов.

Имеется проектный департамент, специалисты которого помогут составить схему будущей конструкции, рассчитать расход материалов, составить смету.

Работы по установке проводятся в любое время, независимо от типа грунта. Срок монтажа на небольших площадках – 1 день.

Продукция имеет трехкомпонентное антикоррозийное покрытие. При завинчивании сохраняется целостность грунта. Срок службы достигает 200 лет.
