Как устроена крыша из металлочерепицы и с чего начать возведение конструкции?

3-й сборочный этап

Установка листов основного покрытия

Сертифицированные производители металлочерепичных покрытий на своей продукции выштамповывают капиллярные канавки. Они необходимы для отвода просачивающейся между двух листов жидкости. Эти канавки могут находиться как с левой, так и с правой стороны листа. Сборка покрытия может осуществляться в любом удобном направлении параллельно карнизу, но с таким условием, чтобы следующий лист всегда накрывал капиллярную канавку предыдущего. Поэтому листы либо подкладываются под соседние, либо кладутся в волну сверху.

Монтируя крышу из металлочерепицы, руководствуются нехитрым набором правил:

  1. По кровле передвигаются в обуви с мягкой подошвой, ступая в местах опирания металлопрофиля на обрешетку.
  2. Плотность укладки листов обеспечивается их тщательным выравниванием в горизонтальном и вертикальном направлениях. Места сопряжений можно дополнительно уплотнять, простукивая сверху резиновым молотком.
  3. Саморезы лучше закручивать шуруповертом или очень аккуратно электродрелью на малых оборотах.
  4. Крепеж устанавливается как можно ближе к ступени в нижний гребень волны. Таким образом, получается наиболее жесткое и малозаметное соединение.
  5. Схема крепления металлочерепицы саморезами предполагает предварительную фиксацию одновременно несколько листов – по одному саморезу. Завершив выравнивание и уплотнение элементов кровельного покрытия, закручивают остальные саморезы, двигаясь от середины к краям.
  6. Карнизный край листа и со стороны торцевой планки крепится в каждую волну.
Торцевая планка

Изначально крепится саморезами к торцевой доске сбоку. Верхняя полка планки должна плотно прижиматься к кровельному покрытию, чтобы исключить забивание дождя или снега при сильном боковом ветре. В идеале, если планка перекрывает верхний гребень волны металлочерепицы, их скручивают саморезами, как показано на рисунке ниже. Если же ширины полки не хватает для такого качественного перекрытия, то край кровельного листа максимально подгибают вверх. При этом саморезы вкручивают уже не в волну, а в торец доски. Нахлест между соседними планками – 100 мм.

Верхняя ендова

Выполняет в основном декоративную функцию, так как может отводить воду только непосредственно с узкого участка углового стыка скатов. Для фиксации планки верхней ендовы её достаточно притянуть саморезами к гребням металлочерепицы.

Планки примыканий

Своими верхними отбортованными краями заводятся в штробы, которые уже были изготовлены (см. выше) на стенках печных труб и парапетов. Штраба должна быть заполнена клеящим герметиком, соответствующим условиям эксплуатации, например, для дымоходов – термостойким. Согласно инструкции по укладке металлочерепицы нижняя полка планки примыкания опирается на кровельное покрытие через пористый уплотнитель и притягивается саморезом к обрешетке.

Коньковые планки (внешние углы)

Перед их установкой следует убедиться, что гидробарьер не переходит сплошным ковром со ската на скат. В верхней точке гидроизоляционное полотно должно иметь разрыв не менее 200 мм в ширину, который обеспечит свободный выход пара из-под кровли.

Под края коньковых планок также устанавливается самоклеящийся пористый уплотнитель – он не будет препятствовать циркуляции воздуха, но задержит снег и воду при боковом ветре. Крепление планки осуществляется через верхний гребень каждой второй волны металлочерепицы. Длина коньковых саморезов подбирается так, чтобы их можно было вкручивать в доски обрешетки.

Особенности устройства крыш с покрытием из металлочерепицы

Стропильную систему и обрешётку крыши из металлочерепицы можно сооружать как из пиломатериалов, так и металлического проката. При соблюдении технологии строительства и тот и другой материал может обеспечить необходимую надёжность и долговечность конструкции. И всё же предпочтительнее использовать древесину — она не только имеет меньший вес, но и позволяет намного проще крепить листы кровельного материала к основанию. Кроме того, стропильные ноги из толстого бруса будут создавать зазор, необходимый для монтажа теплоизоляции в случае устройства тёплой кровли.

Укладка теплоизоляции в промежутки между стропильными ногами даёт возможность сохранить пространство чердачного помещения

Стропильная система

Заметим, что применение металлочерепицы возможно только на скатных крышах, уклон которых находится в пределах от 14 до 20 градусов. При сооружении стропильной системы следует придерживаться следующих норм:

  • расстояние между стропилами — от 60 до 90 мм. Если возникает необходимость сделать шаг большим, обрешётку следует усилить поперечно установленными досками;
  • для изготовления стропильных ног используют доску толщиной не менее 50 мм, которую устанавливают на ребро. При выборе ширины пиломатериала руководствуются толщиной слоя теплоизоляции — чаще всего от 100 до 150 мм;
  • для качественной вентиляции деревянной конструкции производители металлочерепицы рекомендуют проделать в стропильных ногах ряд отверстий диаметром 20–25 мм. Для того чтобы избежать ослабления каркаса, их следует выполнять в шахматном порядке, располагая со стороны конька.

После монтажа стропильной системы следует обязательно проверить соответствие нескольких геометрических параметров. В первую очередь сверяют длины диагоналей прямоугольных скатов, а также контролируют, находятся ли стропильные ноги в одной плоскости. Обязательно проверяют отклонение линии конька и свесов кровли от горизонтали. Только после этого приступают к сооружению обрешётки.

Обрешётка и контробрешётка

Так же, как и при установке стропильных ферм, устройство обрешётки должно происходить по определённым правилам:

  • в качестве самой нижней рейки выбирают брус, который будет выступать за плоскость обрешётки на 10–20 мм. Обычно для первой доски используют брусок сечением 50х50 мм, а для всех последующих элементов — рейки 30х50 мм;
  • нижняя рейка должна проходить параллельно с линией карниза;
  • расстояние от первой до второй рейки должно находиться в пределах 28–30 мм, тогда как последующие элементы крепят с шагом от 30 до 45 см — точное значение зависит от расстояния между волнами металлической черепицы. Обычно шаг обрешётки производитель указывает в инструкции к монтажу;
  • одновременно с установкой обрешётки обустраиваются участки для вывода наружу инженерных коммуникаций, дымоходных и фановых труб и т. д., а также монтируются кронштейны для их крепления к элементам деревянной конструкции;
  • в ендовах, по периметру мансардных окон и вокруг труб устанавливают сплошное деревянное основание из доски толщиной 25 мм;
  • для надёжного крепления карнизной планки используют две доски сечением 25 мм, которые приколачивают к вершинам стропильных ног. Чтобы обеспечить вентиляцию, доски монтируют с 5-сантиметровым зазором.

Для точного расчёта шага обрешётки удобно использовать специальную таблицу — её мы приводим ниже. Расстояние между элементами обрешётки зависит от конфигурации листов металлочерепицы, поэтому рассчитать шаг можно только после того, как будет выбран кровельный материал.

Шаг обрешётки зависит от расстояния между волнами металлочерепицы, поэтому его рассчитывают после того, как будет выбран кровельный материал

Таблица: расчёт расстояний между элементами обрешётки

Поперечное расстояние междуволнами металлочерепицы, ммРасстояние между первой и второй рейкой обрешётки, ммРасстояние между остальными рейками обрешётки, мм
300230300
350280350
400330400

Достоинства материала

К сильным сторонам металлочерепицы относятся:

  • незначительный вес (порядка 4-6 кг/м²);
  • простота монтажа и ремонтных работ;
  • широкий выбор цветов;
  • отсутствие вредных компонентов в составе;
  • высокая прочность (достигается благодаря ребрам жесткости); при условии правильной установки материал толщиной в 0,5 мм способен выдерживать нагрузку свыше 200 кг/м²;
  • устойчивость к температурным перепадам;
  • минимальное термальное расширение.

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Покрытие кровли металлочерепицей начинается с расчетов.

МеталлочерепицаМеталлочерепица

Вентиляция

Относительная сложность конструкции металлочерепичной кровли требует принятия дополнительных мер по обеспечению достаточной вентиляции внутренних пространств крыши.

Схемы вентиляции различаются при использовании холодного и теплого типов кровли.

Воздух выходит в отверстия, находящиеся в коньке крыши. При такой схеме возможна остановка воздухообмена при образовании ледяной корки во внутреннем пространстве из-за перепада температур, что делает ее не самой надежным способом устройства вентиляции.

Холодная кровля дает возможность построить более обширную и надежную вентиляционную систему. При данной схеме сооружаются трубы, проходящие через кровлю и выходящие в чердачное помещение. На скатах крыши сооружаются слуховые окна. Обустройство такой вентиляции относительно дорогое, но и надежность этой системы находится на высоком уровне.

ВАЖНО!
В теплой кровле не проводится сооружение каких-либо дополнительных громоздких конструкций, циркуляция воздуха обеспечивается созданием зазоров между утеплителем и металлочерепицей, а также правильным расположением обрешетки.

Правила обращения с металлочерепицей

Прежде чем начать проведение кровельных работ, металлочерепица должна быть доставлена к месту установки. И даже здесь могут возникнуть некоторые проблемы, конечный исход которых — материал, негодный к установке. Поэтому при транспортировке следует строго выполнять все предписания производителя металлочерепицы.

В общем, можно выделить следующие правила обращения с черепицей:

  • погрузку осуществляют только механизированным способом. Стропы должны быть мягкими, а крепления предотвращать свисание краев листа;
  • перевозку осуществляют только на том транспорте, длина кузова которого не меньше длины листа черепицы;
  • при разгрузочных работах, в процессе должно участвовать достаточное количество человек. Следует исходить из того, что один рабочий должен держать не более 1,5 погонных метра материала;
  • при транспортировке и хранении нельзя укладывать поверх листов металлочерепицы тяжелые, острые или абразивные предметы;
  • при хранении черепицы более чем 1 месяц ее укладывают штабелями. При этом каждый лист перекладывают сухими деревянными рейками;
  • хранить черепицу можно в неотапливаемом помещении, но следует исключить попадание ультрафиолетового излучения и осадков на поверхность материала.

Устройство слуховых окон и сквозных выходов

Сквозные выходы в кровле выполняют с использованием специальных проходных элементов для металлочерепицы. Они призваны обеспечивать герметичность конструкции. Такие элементы устанавливаются согласно инструкции производителя так же, как и мансардное окно на металлочерепицу.

В тех местах, где выход проходит сквозь различные слои изоляции (гидро-, паро-, тепло-) необходимо обеспечить герметизацию с помощью клейкой ленты. В стыках между элементами герметизация выполняется с помощью силиконового герметика. Зачастую и герметик и клейкие ленты входят в комплект проходных элементов.

Выступающие слуховые окна обрабатывают аналогично стыкам между скатами. Сперва укладываются нижние ендовы, затем черепица, поверх которой кладут верхние ендовы. Так как между черепицей и верхней ендовой может просочиться влага, то в узел необходимо установить пористый либо универсальный уплотнитель. Нижние ендовы выводятся за линию фронтона для того, чтобы обеспечить надлежащий водосток. Верхние же ендовы подрезают.

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

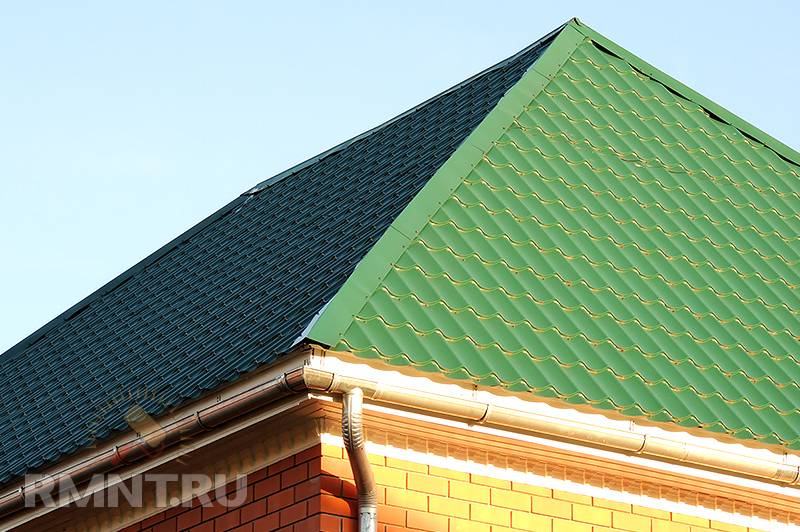

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

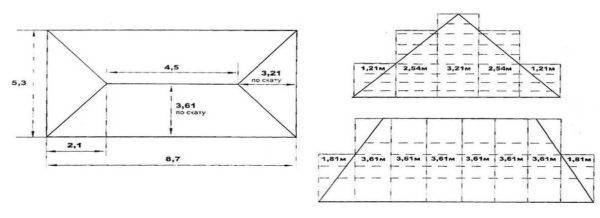

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

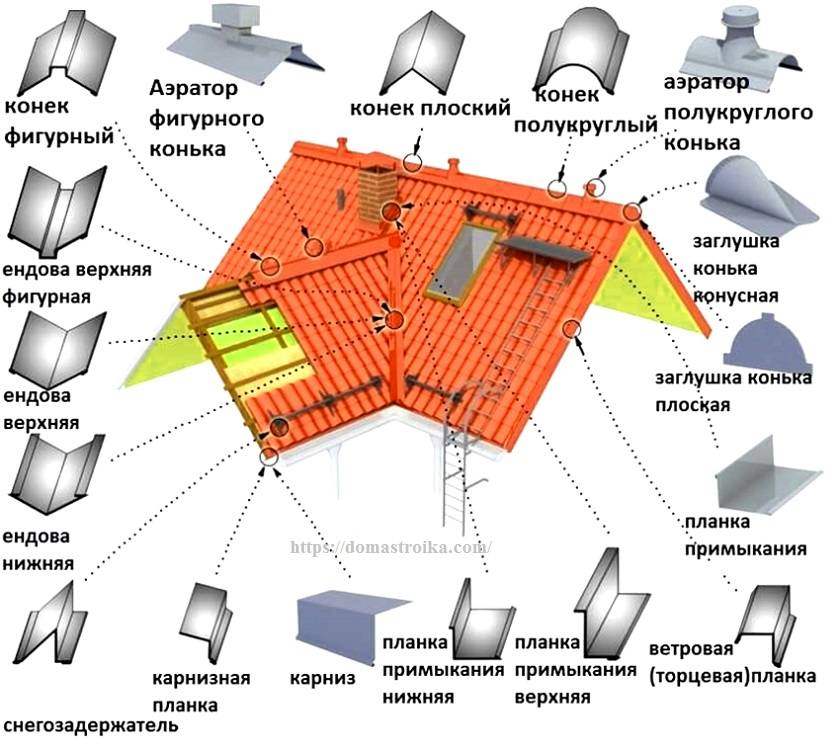

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Крепление доборных элементов кровельной системы

Перед тем как укладывать металлочерепицу, обустраиваются доборные элементы кровельной системы, к которым относятся скрепленные между собой разные примыкания кровли. Они фиксируются к смонтированной обрешетке и обеспечивают более безопасную и удобную эксплуатацию крыши. К ним относятся ендовы, карнизная, торцевая и коньковая планки, примыкание.

Для монтажа крыши из металлочерепцы понадобиться целый ряд доборных элементов кровельной системы

Ендова представляет собой внутренний стык, образованный соединенными поверхностями кровли. Основа для ендовы формируется из сплошной поверхности. Предусматривается монтаж нижних и верхних элементов. Нижние, выполненные из прочной оцинкованной листовой стали, фиксируются с помощью саморезов на поверхность обрешетки. Такая конструкция в виде равностороннего элемента с внутренним углом 135 градусов и загнутыми краями способствует отводу воды, которая может проникнуть под кровельное покрытие в местах соединения скатов.

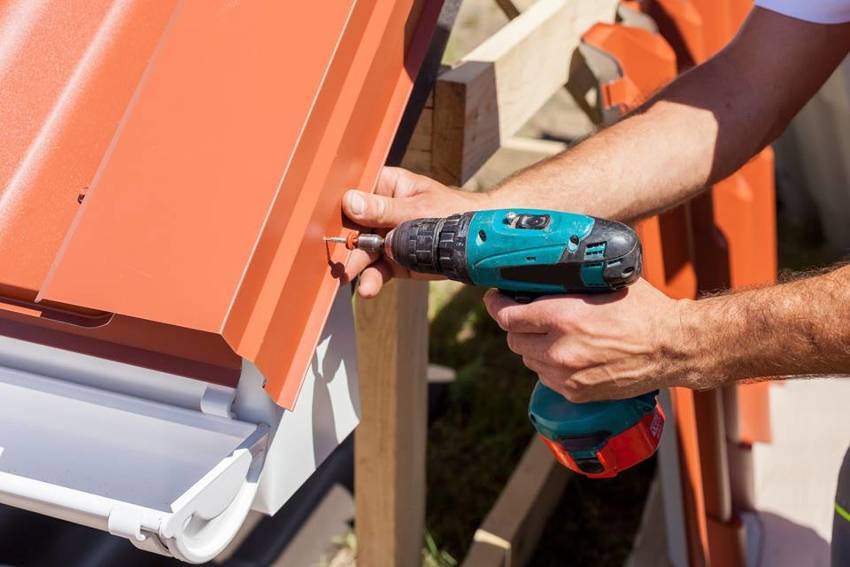

При монтаже торцевой планки металлочерепицы обеспечивается защита крайних элементов покрытия от проникновения влаги, от скопления пыли, листвы и мусора в межкровельном пространстве. Она также предотвращает повреждение материала от ветровой нагрузки.

Верхний элемент имеет декоративное значение для крыши из металлочерепицы. Ендова скрывает стык листов металлочерепицы с нижней планкой. Данный элемент устанавливается на завершающих этапах работы.

Монтаж капельника под металлочерепицу необходим для защиты от намокания лобовых досок обрешетки. Он устанавливается в комплекте с желобом и держателями для него. Сначала крепятся держатели к карнизной доске. Затем монтируется желоб для стока воды, после чего осуществляется монтаж карнизной планки металлочерепицы.

Ветровые планки крепятся на кровельные саморезы с резиновым уплотнителем

Коньковые планки устанавливаются на верхних стыках скатов. Они скрывают зазор между листами кровельного материала, обеспечивая защиту от проникновения воды, и способствуют естественной вентиляции подкровельного пространства. Коньковые планки могут быть округлыми или плоскими. Они крепятся на кровельные саморезы с резиновым уплотнителем.

Важно! Под коньковые планки следует укладывать уплотнитель с целью надежной герметизации стыков.

Примыкания необходимы для создания плотного соединения кровли со стенами и трубами. Существуют верхняя и нижняя планки. Сначала из нижних планок создается фартук, под который подводится галстук, способствующий перемещению воды к внешнему карнизу или в ендову. Верхние элементы крепятся поверх кровельного покрытия, выполняя декоративную функцию.

Правила установки саморезов

Саморезы ввинчивают в листы металлочерепицы плотно

Но при этом важно не перестараться и не раздавить прокладку уплотнителя.

По периметру ската шурупы ввинчиваются в прогиб каждой волны. Далее закрепление черепицы происходит к каждому бруску обрешетки, при этом саморезы размещают в шахматном порядке

При вкручивании саморезов на близком расстоянии к ступенькам, их почти невозможно разглядеть, так как они оказываются в тени. В нахлесты листов шурупы вкручивают под некоторым углом, так чтобы обеспечить лучшее притягивание листов. В среднем на 1 кв.м. кровли уходит 6-8 саморезов, а при креплении аксессуаров — 3 шурупа на 1 погонный метр с каждой стороны.

Если для закрепления материала использовать не специальные кровельные саморезы для металлочерепицы, а шурупы без уплотнительной шайбы или не оцинкованные шурупы, то это может привести к недостаточной герметизации поверхности. Как следствие, черепица достаточно быстро будет подвержена коррозии, что негативно скажется на прочности крепежа и долговечности кровли в целом. Неправильное крепление саморезов приводит к расшатыванию крепежей и неплотному соединению черепицы между собой.

Монтаж металлочерепицы: пошаговая инструкции «для чайников»

Как правильно покрыть крышу металлочерепицей в случае закрывания металлическим листом всего ската? Процесс укладки кровельного материала начинается от конька. Первый лист проверяется на размещение относительно торца и свеса кровли для металлочерепицы. Устройство кровли предполагает крепление материала внахлест на 50 мм. Он временно фиксируется саморезом у конька по его центру. Сбоку накладывается второй лист и выравнивается относительно первого. Элементы следует соединить между собой.

В качестве крепежных деталей для металлочерепицы используются саморезы с прокладкой ЭПДМ и цветной головкой размером 4,8х28 мм для деревянной обрешетки. В случае металлического каркаса под профиль размер крепежного элемента составляет 4,8х20 мм.

Если кажется, что профили не стыкуются между собой, необходимо сразу приподнять один лист над другим и, слегка наклонив его, двигать снизу вверх. Складка укладывается за складкой. Элементы фиксируются шурупами под каждой поперечной вкладкой поверх волны. Таким образом укладываются 3-4 листа, скрепленные между собой. Весь блок выравнивается по линии карниза с последующим креплением к обрешетке.

Процесс укладки кровельного материала начинается от конька

Согласно пошаговой инструкции монтаж металлочерепицы может осуществляться в любом направлении. Если кровля монтируется слева направо, тогда укладка выполняется с нахлестом предыдущего листа, если в обратном направлении – с нахлестом на предыдущие.

Важно! Каждые три соединенных профиля проверяются на параллельность относительно карниза.

Элементы крепятся к обрешетке на саморезы, которые вкручиваются в прогиб волны, где изделие плотно прилегает к ней. В нижней точке крепление должно осуществляться через волну над ступенькой. Вдоль края каждого ската саморезы необходимо вкручивать в каждую волну. Средняя стоимость монтажа металлочерепицы составляет 180 руб./м².

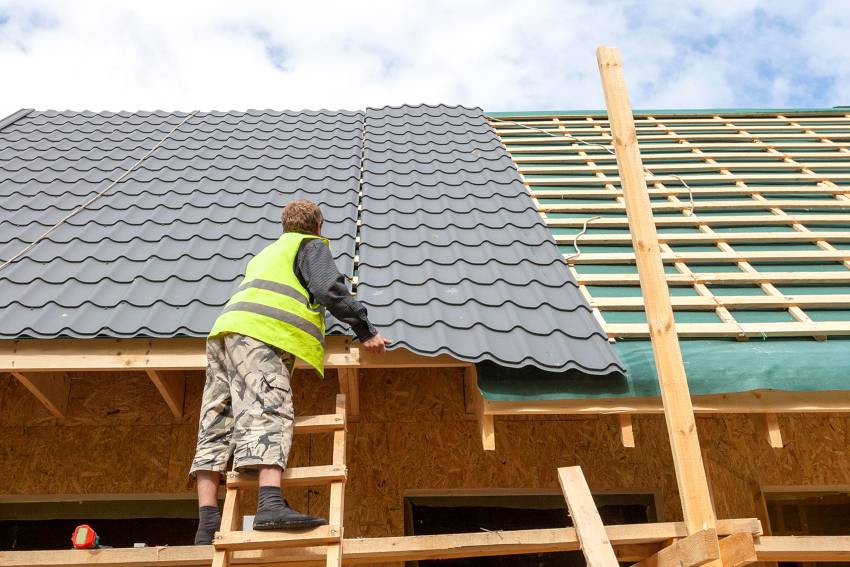

Укладка металлочерепицы шаг за шагом для крыш с длинным скатом

Как правильно крыть крышу металлочерепицей с длинным скатом, который превышает размер листа? В этом случае стыковка изделий сразу происходит по длине

Здесь важно точно по уровню выставить профильные листы. Любая погрешность будет заметна с земли, чего не удастся скрыть в дальнейшем

Согласно пошаговой инструкции монтаж металлочерепицы может осуществляться в любом направлении

Как правильно крепить металлочерепицу? Вначале монтируется один лист первого ряда, который выравнивается по карнизу и торцу. На него накладывается с нахлестом второй элемент и временно фиксируется саморезом по центру листа у конька. Стык сверху и снизу закрепляется винтами. Далее укладывается третий лист над первым, образуя буку L

Здесь следует обратить внимание на то, чтобы элементы соединялись строго в предусмотренных местах. Они фиксируются между собой короткими саморезами

В верхней части закручивается крепежный элемент с уплотнительной резинкой без сильного затягивания. Затем саморез фиксируется по центру на среднем листе, что позволяет сдвигать все три профиля одновременно. Кровля, таким образом, устанавливается с большой точностью по отношению к карнизу.

Для упрощения процесса монтажа первых листов можно натянуть веревку по уровню. В этом случае следует замерить ширину скатов. Расхождение значений по крайним плоскостям не должно превышать 2 мм.

Полезный совет! Перед окончательной фиксацией листов металлочерепицы рекомендуется уложить по длине первого ряда еще несколько элементов, что повысит точность регулировки и исключит вероятность возникновения неприятных ошибок.

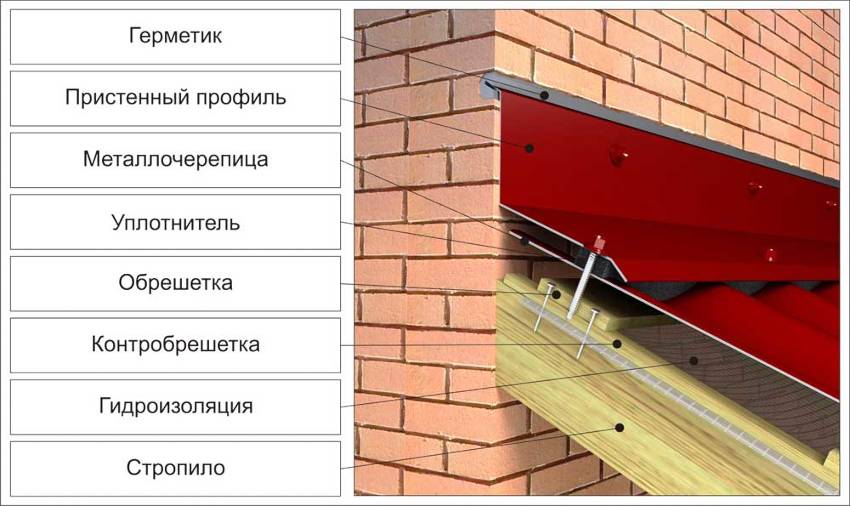

Если скат крыши примыкает к стене, пристенный профиль нужно садить на герметик

Каждый кв. м кровельного материала следует крепить с помощью 6-8 саморезов. Монтаж осуществляется через волну, благодаря чему последующие ряды саморезов сдвигаются в шахматном порядке. Стартовая цена работ за м2 монтажа металлочерепицы в этом случае составляет 250 руб.

Крепление листов металлочерепицы должно происходить в строго предусмотренных местах над верхней точкой профиля. Смещение профиля на 1-2 см может стать критичным, поскольку саморезы неспособны будут выдержать покрытие, что приведет к негативным последствиям.

Далее выполняется фиксация торцевой планки к торцевой доске с нахлестом до 10 см по направлению снизу вверх. Завершающим этапом является крепление коньковой планки, которая может присоединяться непосредственно к листам или устанавливаться на перфорированные держатели. У конька следует оставить отверстие для естественной вентиляции. Щель необходимо закрыть сеткой, выполненной из нетканого материала. Затем выполняется обустройство водосливной системы кровли.

Устройство кровли из металлочерепицы: технология и выбор конструкции

Кровельный пирог — это конструкция из материалов, послойно заполняющих пространство крыши.

Устройство крыши из металлочерепицы зависит от типа кровли, которая может быть теплой или холодной. Холодная кровля – это кровля без прокладки утеплительных слоев, она уместна в тех случаях, когда в доме есть чердак, и утепление можно проложить в его перекрытии. Теплая кровля необходима тогда, когда жилое пространство находится прямо под крышей.

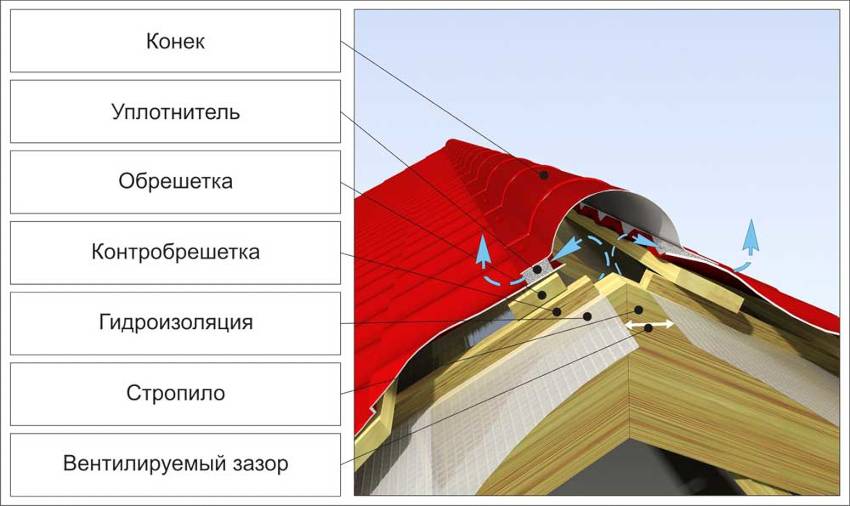

Конструкция холодной кровли

Холодная крыша под металлочерепицу имеет всего два основных слоя: покрытие из металлочерепицы и гидроизоляционный слой для предотвращения образования конденсата.

Покрытие и гидроизоляция отделяются друг от друга обрешеткой и контробрешеткой. В коньке крыши (место смыкания скатов) проводится вентиляция, это нужно для доступа воздуха во внутреннее пространство и для обеспечения испарения накапливающейся воды.

Гидроизоляционный слой выполняется из ПВХ мембран или из полиэтиленовых пленок. При его укладке недопустимо полное натяжение пленки, следует оставить ее провисающей на 20-25 миллиметров – это улучшит ее проводимость и упростит стекание влаги.

Гидроизоляция прикрепляется к стропилам строительным степлером и фиксируется под обрешеткой с помощью саморезов.

Чтобы рассчитать количество кровли, воспользуйтесь нашим онлайн-калькулятором.

Таким образом, конструкция холодной крыши будет состоять из следующих слоев (в порядке удаления от потолка):

  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Устройство холодной крыши

Пирог теплой кровли содержит большее количество слоев.

Устройство мансардной кровли

Главной конструкцией здесь является утеплитель, он заполняет большую часть межстропильного пространства и выполняет звукоизолирующие функции. Его толщина зависит от климатических особенностей региона и от характеристик здания, чаще всего она составляет 15 см и более. Огнеупорность – это одна из важнейших характеристик утеплителя.

Теплоизоляция укладывается в пространства решеток, образуемых стропилами.

К числу наиболее распространенных материалов для утепления относятся:

  1. экструдированный пенополистерол;
  2. пенопласт;
  3. стекловата;
  4. базальт;
  5. керамзит.

Еще одним необходимым элементом «пирога» теплой кровли является пароизоляционный слой. Он защищает утеплитель от конденсата, проникающего со стороны помещения.

Пароизоляция прикрепляется к стропилам с помощью степлера. Она должна находиться ниже теплоизоляционного слоя.

Пароизоляционные пленки производятся на основе полиэтилена, полипропилена, изоспана.

Гидроизоляция – это необходимая конструкция не только в холодной кровле, но и в теплой. Принципы ее выбора и монтажа одинаковы для обеих разновидностей.

Конечная конструкция кровли из металлочерепицы будет иметь следующие упорядоченные слои:

  • Пароизоляция.
  • Нижняя обрешетка (изолирует пароизоляцию от теплоизоляции).
  • Утеплитель.
  • Гидроизоляция.
  • Контробрешетка.
  • Обрешетка.
  • Металлочерепица.

Серединное положение утеплителя между наружными и внутренними защитными слоями обеспечивает ему максимальную безопасность и износоустойчивость.

Кровля из металлочерепицы: технология создания утепленной крыши

Между всеми слоями следует оставлять небольшие зазоры для создания естественной вентиляции.

ВАЖНО!
Плотное заполнение межстропильного пространства является залогом надежности и долговечности крыши. Недостаточная толщина слоев пирога приведет к образованию обширных пустых пространств, накапливающих влагу и снижающих эксплуатационные свойства покрытия.. Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция

Следует избегать и другой крайности – слишком большой толщины слоев, так как в этом случае будет перекрываться вентиляция.

Виды крыш. Какой тип крыши подходит для металлочерепицы

Для начала необходимо разобраться, на какие крыши имеет смысл класть металлочерепицу, а на какие не стоит. Можно выделить следующие основные виды.

1. Односкатная. Состоит из одной плоскости-прямоугольника.

2. Двускатная. Состоит из двух плоскостей-прямоугольников по одной на каждый скат.

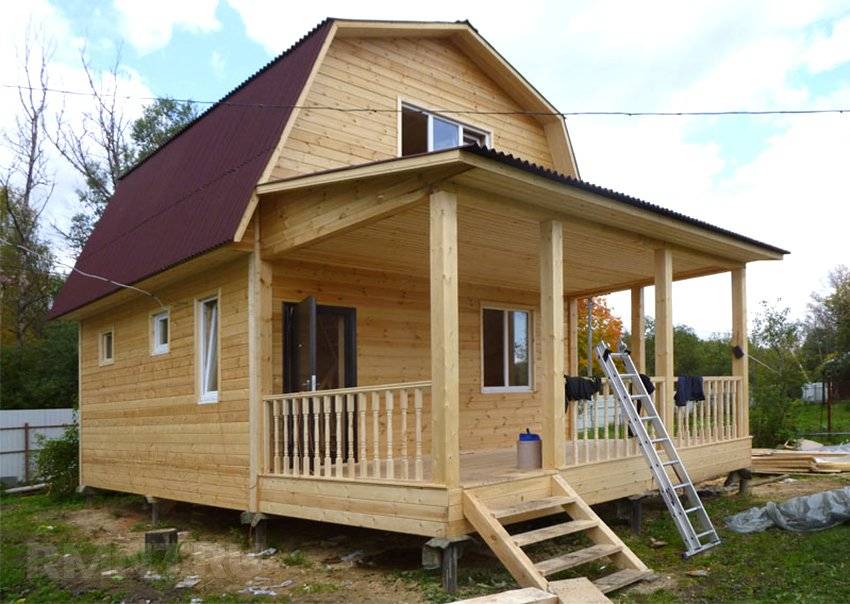

3. Ломаная. Состоит из четырёх плоскостей-прямоугольников по две на каждый скат.

4. Вальмовая. Состоит из четырёх скатов по одному на каждую сторону. Два ската — треугольники, два других — трапеции.

5. Шатровая. Похожа на вальмовую, только все скаты — треугольники с одной общей вершиной.

6. Многощипковая. По сути, состоит из 2-х или более двускатных, вальмовых и т. п. крыш, образующих сложную, иногда многоуровневую, структуру.

Металлочерепица — это прямоугольные листы с выраженными сторонами верх-низ, то есть использовать перевёрнутый лист, как это возможно, например, с шифером, нельзя. Поэтому, при строительстве крыши из металлочерепицы после диагональной обрезки часто получается много отходов. Чтобы понять, почему так происходит, сделаем развёртку указанных типов крыш.

Развёртка — это наглядное изображение фигур, которые образуют скаты. Как говорилось выше, односкатные, двускатные и ломаные крыши образованы из прямоугольников. Понятно, что из прямоугольных листов собрать прямоугольник — задача тривиальная. Рассмотрим другие типы крыш.

Вальмовая — два треугольника и две трапеции, шатровая — четыре треугольника, многощипковая — треугольники, трапеции, прямоугольники и параллелограммы. Нарисуем их и разобьём на прямоугольные куски (листы металлочерепицы). Итак, вальмовая крыша:

Совершенно очевидно, что как бы скат не разбивался, в любом случае после получения кусков 1, 4, 5, 6, 7, 8, 9, 12 останутся куски 1А, 4А, 5А, 6А, 7А, 8А, 9А, 12А. Можно ли куда-нибудь применить такие куски-остатки? Отрезаем от целого листа кусок 1, остается 1А. Как бы мы его не крутили, ни на место 4, ни на 5, 6, 7, 8, 9, или 12 он не подойдёт, то есть это отходы. Это будет справедливо и для остальных кусков-остатков. Рассмотрим скат-параллелограмм:

Видно, что после получения куска 1 остаток пойдёт на место 6, а остаток от 7 на место 12.

Таким образом, скат-параллелограмм сам по себе отходов не даст, а любой другой (за исключением прямоугольного ската, конечно же) даст тот или иной процент остатков, которые, в конечном счёте, станут отходами. Скаты-параллелограммы встречаются только на многощипковых крышах. Вальмовые и шатровые таких элементов не имеют.

Итак, решая, подойдёт ли для вашей кровли металлочерепица, необходимо обратить внимание на форму крыши. Одно- и двускатные крыши, а также ломаная крыша, образованные из прямоугольников — отличный вариант для металлочерепицы

У любой другой будут образовываться отходы. У шатровых крыш их количество в процентном соотношении ко всему материалу максимально. У вальмовой — чуть меньше. Для многощипковых крыш сказать однозначно довольно сложно. Можно сделать дом с такой кровлей, у которой отходов не будет, а можно такой, у которого их будет даже больше, чем у дома с шатровой крышей. Чтобы прикинуть их количество в каждом конкретном случае, необходимо разбить всю поверхность крыши на простейшие фигуры:

С прямоугольниками всё ясно. Треугольники. Если в процессе развёртки не получается парных треугольников, образующих прямоугольник и имеющих правильную направленность, то каждый даст отходов столько же, сколько он представляет собой сам. Если процент остатков превышает 30% от общего количества материала, то использовать металлочерепицу для такой крыши нерационально.
