Все, что нужно знать о винтовых сваях для фундамента

Окончательные расходы и доходы

усреднённые расходы для предприятия будут выглядеть следующим образом:

  • аренда помещения – 720 000 ежегодно;
  • ФОТ для 9 человек – 2 962 000 ежегодно;
  • закупка сырья – 40-55 тонн, 1 200 – 1 400 тыс. рублей ежемесячно;
  • коммунальные услуги – 8-12 тыс. ежемесячно.

Итого – 24 млн 978 тыс. рублей в год. При этом, не будем упускать единоразовые закупки:

  • оснащение предприятия оборудованием – 2 800 тыс. рублей;
  • монтаж и обслуживание оборудования – 640 тыс. рублей;
  • закупка инструментов и спецовок – 520 тысяч.

Итоговые единоразовые закупки – 3 млн 960 тысяч.

Средняя рыночная стоимость лопасти винтовой сваи

А теперь посчитаем предполагаемые доходы предприятия:

  • себестоимость свай – 1100 рублей;
  • рыночная стоимость – 1400 рублей;
  • средние объёмы производства – 3000 штук ежемесячно;
  • выручка в месяц – 3 млн 300 тыс.;
  • монтаж свай – 2 млн 800 тыс. ежемесячно;
  • итоговая выручка предприятия – 6 млн 100 тыс. рублей ежемесячно.

Как выбрать подходящие винтовые сваи?

Как видно, нет единого ответа на то, какие выбрать сваи. Модель в первую очередь определяется в зависимости от цели их дальнейшего использования, а также от условий грунта земельного участка.

Но существует ряд общих критериев, которые необходимо учитывать при выборе:

  • Изделия должны быть сделаны из качественной стали, которая используется не вторично и не имеет повреждений;
  • Сваи должны быть обработаны антикоррозийными средствами;
  • На самом стержне не должно быть заметных швов от сварки;
  • Все лопасти, не зависимо от их количества, должны иметь симметричную форму;
  • Размеры лопастей должны быть не менее следующих показателей: диаметр – 30 см ми более, толщина – 0,5 см и более.


Винтовые сваи должны быть сделаны из качественной стали

Если говорить о выборе наконечника, то стоит знать, что каждый из них имеет свое преимущество. Сварной вид лучше выбирать, если необходимо обеспечить максимальную защиту объекта от опрокидывания. Но для сложных почв и масштабных построек лучше остановить выбор на литых. Их уровень прочности позволяет выдерживать очень большой объем нагрузки.

В целом, все части свай должны внушать доверие в их прочности. Лучше всего приобретать продукцию проверенных фирм-производителей для того, чтобы быть уверенным, что конструкции прошли все необходимые этапы обработки. Так помимо нанесения на них средства, препятствующего образованию коррозии, они должны пройти процедуру очистки пескоструйным аппаратом. Производитель должен быть готовым предоставить всю необходимую документацию, подтверждающую качество товара.

Срок службы винтовых свай зависит не только от использованных материалов, сварочных швов, толщины изделия, но и от правильности их эксплуатации. При верном монтаже конструкций, можно рассчитывать на их долгую и верную службу.

Когда требуется замена старого основания на новое?

Даже самое надежное основание в процессе эксплуатации дома постепенно разрушается под действием нагрузок и влиянием внешних факторов.

При незначительных деформациях можно провести реконструкцию и усилить ослабленный фундамент, но чаще всего такие мероприятия не приносят достойных результатов, и при этом сопровождаются значительными трудовыми, временными и финансовыми затратами.

Признаки, по которым можно судить о необходимости замены всей силовой конструкции:

  1. В несущих стенах появились многочисленные трещины.
  2. Дом дал осадку, в результате чего нарушилась геометрия его конструктивных элементов.
  3. Фундамент визуально сильно разрушен.

В таких случаях нецелесообразно проводить ремонт, а лучше сразу поднять сооружения на новое основание.

Почему стоит выбрать свайную конструкцию?

На текущий момент установка свай остается проверенным и самым надежным способом заменить фундамент. При этом нужно учесть, что технология подходит только для каркасно-щитовых и деревянных домов, поскольку стены из кирпича и других тяжелых материалов не выдержат нагрузок в процессе подъема со старого фундамента и могут разрушиться.

Преимущества свайной методики в следующем:

  • большая несущая способность силовых элементов;
  • возможность строительства практически на всех типах грунта, кроме скальных пород;
  • достаточная устойчивость на участках с влагонасыщенной почвой;
  • доступность и невысокая цена строительных материалов.

В чем преимущество таких опор?

Для замены фундамента подходят буронабивные, вдавливаемые и винтовые сваи, которые отличаются, в первую очередь, способом устройства в грунте.

Плюсы свайно-винтовой технологии:

  • экономичность;
  • достаточная грузоподъемность;
  • высокая скорость возведения;
  • отсутствие земляных работ;
  • дополнительное уплотнение грунта в процессе завинчивания лопастей;
  • ремонтопригодность;
  • возможность демонтажа для повторного использования.

Кроме перечисленных преимуществ винтовых свай, нужно учитывать главные недоставки других технологий:

  • для монтажа буронабивных свай необходимо вырабатывать скважины и ждать 2–4 недели, пока бетонный раствор наберет прочность;
  • достоверно рассчитать несущую способность буронабивных опор практически невозможно;
  • для вдавливания составных шнеков необходимо использовать самоходную спецтехнику, пригнать которую на участок с высокой плотностью застройки достаточно проблематично.

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

ПараметрыВинтовые опорыЗабивные стержни
Сфера применениячастное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склоновгражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунтаразличные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефаландшафт с любыми перепадами высот
Максимальный срок службы70–100 лет100–150 лет
Несущая способность одного изделиядо 7 тонндо 10 тонн
Подверженность коррозийным процессамсильно подверженыне подвержены
Способ гидроизоляциихолодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовкидобавление гидрофобных составов в бетон
Способ заглубленияметодом вкручиванияс применением ударной силы
Воздействие способа монтажа на грунтовое основаниелопасти разбивают почвенные массы, земле требуется время на усадкужелезобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажавысокая, от одного дня
Оборудование для монтажаэлектрические машинки для завинчивания, приспособления для ручного монтажа (пруты)сваебойные агрегаты
Возможность строительства своими рукамимонтаж предполагает совместную работу как минимум трех строителейневозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкцииДеревянный домЗдание из пеноблоковКирпичное сооружение
Винтовые сваи120 тыс. руб.460 тыс. руб.не рекомендуется
Забивные сваи200 тыс. руб.475 тыс. руб.525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

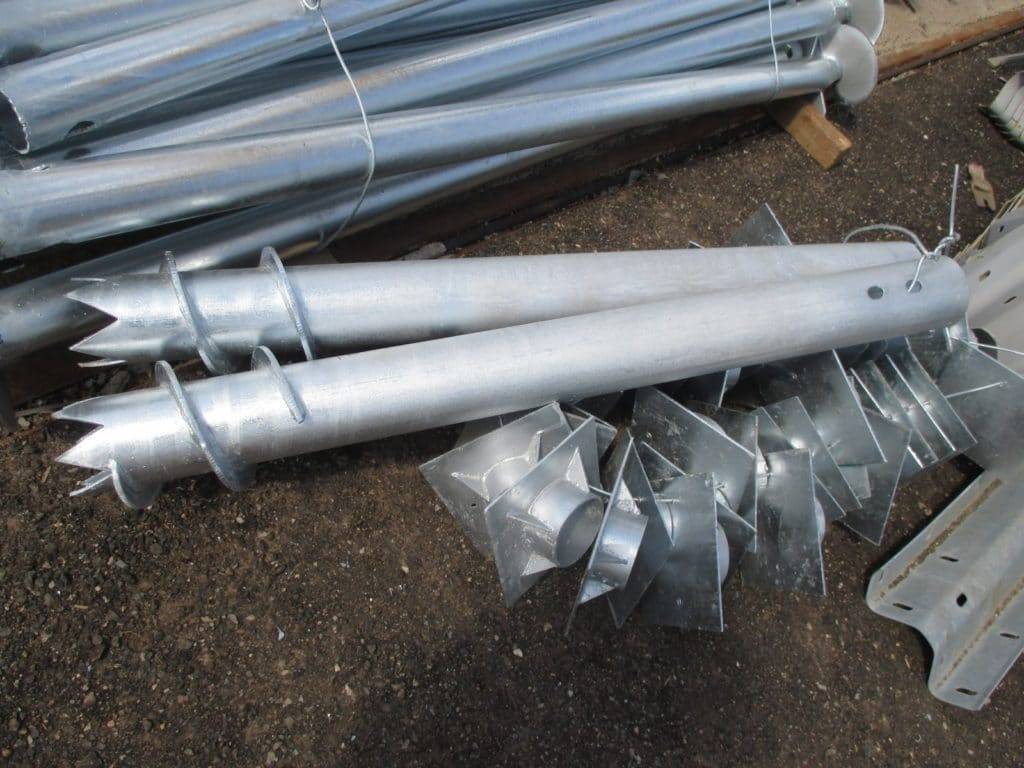

Что такое винтовая свая

Это стальная труба, в нижней части которой приварены спиралевидные лопасти, а верхней предусмотрено наличие фиксатора или отверстий для закрепления поворотных рычагов. Монтаж свай происходит путем простого вкручивания их в землю, как обыкновенного самореза, до момента достижения твердых слоев грунта ниже точки промерзания.

Возможные варианты исполнения

Самые простые изделия имеют в нижней части косой срез и две короткие лопасти с охватом не более одного оборота поверхности трубы. В таких моделях, во время вкручивания, земля попадает внутрь трубы и в дальнейшем не позволяет залить в полость бетон. Минусы винтового фундамента такой конструкции заключаются в том, его можно применять только для возведения временных зданий и сооружений.

Более дорогие модели выполнены в виде больших шурупов. Их нижний край заострен, а направляющие лопасти доходят до одного метра по длине трубы.

а – самые распространенные, широколопастные сваи; б – сваи с повышенной несущей способностью; в – узколопастные сваи для каменистых грунтов; г – специальные сваи для использования в условиях вечной мерзлоты.

Самые дорогие, но и самые качественные, сваи имеют винтовой оголовок в виде отлитого в форме монолитного изделия. Они обладают повышенной прочностью и устойчивостью к воздействию ржавчины.

Для изготовления свай могут быть использованы обыкновенные водогазопроводные трубы или прокат из легированной и нержавеющей стали. В зависимости от применяемых для изготовления материалов определяется товарная стоимость изделий.

Защита от коррозии

Для обеспечения защиты от ржавчины, поверхность трубы покрывается цинком или другим защитным материалом. Однако, в большинстве случаев, во время монтажа сваи путем вкручивания в грунт, это покрытие повреждается, отчего процесс коррозии будет неизбежным. Для того, чтобы увеличить долговечность конструкции, во внутреннюю полость трубы устанавливается стальная арматура и заливается бетонная смесь.

Винтовые сваи из легированных нержавеющих сталей в дополнительной защите от коррозии не нуждаются, но и стоят они значительно дороже.

Варианты монтажа свай.

Основные критерии выбора свай

При определении оптимального варианта конструкции сваи следует учитывать:

  • типы грунта в горизонтальном разрезе по результатам инженерно-геодезических изысканий или контрольного бурения;
  • уровень грунтовых вод с учетом сезонных колебаний;
  • возможную глубину промерзания почвы;
  • постоянную и сезонную влажность грунта;
  • общий вес строительных конструкций возводимого здания;
  • запас длины свай на возможность горизонтального выравнивания в одной опорной плоскости.

Определение этих параметров позволяет определить преимущества и недостатки материала в каждом конкретном случае и сделать правильный выбор относительно длины трубы, конструкции лопастей, наличия заостренного оголовка и сорт стали, из которого изготовлена свая.

Типовые опоры их диаметр и выдерживаемый вес

Конструкция подобной сваи является прямошовной трубой. На одном конце закреплены винтовые лопасти, а на ином есть отверстия для осуществления монтажа. Конический конец способствует облегчению введения в грунт.

Исходя из диаметра, разнится область их установки. Свая, имеющая диаметр 57 мм, подходит для устройства легкого ограждения и прочих маловесных конструкций. Обустроить заборы на основе металлопрофиля можно изделием в 76 мм.

Конструкции, предназначенные для монтажа полновесных архитектурных форм (веранда), производят из труб, у которых диаметр 89 мм. При возведении жилья с учетом каркасной технологии, сооружений из бруса требуется применять трубы 10,8 см. Строения из пеноблока, керамзита требуют сваи диаметром 13,3 см. Возведение мостов, ангаров производится с использованием свай 15,9-30,25 см.

Технические характеристики

Параметры винтовых оцинкованных свай регламентируются техническими условиями. Рынок представлен моделями различной конфигурации.

Основные технические характеристики изделий отражены в таблице:

ПараметрыОсобенности винтовых оцинкованных опор
Геология участкаИспользование в переувлажнённых грунтах, а также участках с близким залеганием подземных источников.
Конструкция

наконечника

Сварные, литые, а также сварные трубы с литым наконечником.
Количество лопастейСваи с одной лопастью – используются для строительства на плотных породах, где опора может упереться в твердое основание.

Опоры, у которых количество лопастей от двух до шести. Чем слабее почва, тем больше должно быть лопастей, чтобы обеспечить устойчивость фундамента по отношению к горизонтальным и выталкивающим нагрузкам.

Конфигурация лопастейШироколопастные опоры – изделия, у которых внешний диаметр лопастей превосходит размер сечения трубы в полтора раза (200–350мм). Такая конструкция позволяет винтовым сваям сохранять стабильное положение в слабых почвах.

Узколопастные опоры имеют незначительный диаметр винтовой части. Такие модели свай применяются для строительства на мерзлых и плотных грунтах.

Размеры оцинкованный трубыДлина – от 1 до 12 м.

Диаметр сечения – от 57 до 325 мм.

Толщина стенки трубы – от 8 до 12 мм.

Технология оцинкованияГорячий или холодный способ.
Толщина оцинкованного покрытияот 30 до 100 мкм.
