Пошаговая инструкция, как построить ленточный фундамент для бани 4х6 своими руками

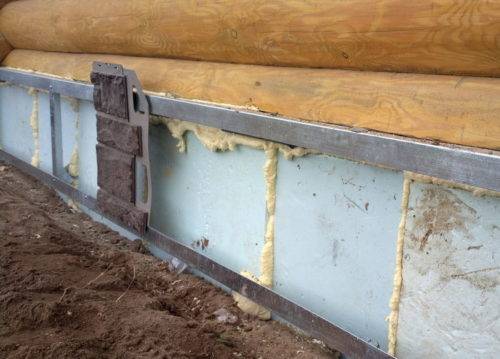

Отделка цоколя бани

Баня – такое же капитальное строение, как и жилой дом. Поэтому облицовка цоколя постройки придаст ей эстетичный вид. Выбор материала окажет влияние не только на привлекательность бани, но и ее долговечность. Самые распространенные способы облицовки цоколя:

  1. Оштукатуривание и покраска. Нанесение на фундамент декоративной штукатурки. Этот вид отделки – один из бюджетных. Обеспечивает строению хороший воздухообмен. К недостатку относят периодический ремонт.

Отделка цоколя декоративной штукатуркой

Облицовка цоколя плиткой

Облицовка цоколя натуральным камнем

Облицовка цоколя искусственным декоративным камнем

Облицовка цоколя плоским шифером

Отделка цоколя бани сайдингом

Облицовка цоколя деревянным брусом

Отделка цоколя кирпичной кладкой

Облицовка фундамента профнастилом

Облицовка цоколя бани бытовыми предметами

Разметка и земляные работы

Как описано ранее, разметка проводится по составленной заранее схеме с учетами особенностей типа фундамента. Ход каната между колышек – разметка линий стен фундамента. После нанесения контуров необходимо разработать траншеи для прокладки фундамента. Глубина выработки зависит от свойств грунта и вида основания.

Стройка ленточного фундамента начинается с раскопки траншеи. После разметки и срезания верхнего слоя поверхность засыпают песчано-щебеночной подушкой. Перед засыпкой черновую поверхность необходимо утрамбовать при помощи вибрационных устройств. Для небольших зданий габаритами 4х6, 6х4, 5х5 метров не стоит проектировать глубокий фундамент. Достаточно будет подложки толщиной 300 миллиметров.

Толщина песочной засыпки варьируется от типа и свойств почвы. Если грунт водонасыщенный, то подложку следует увеличить до 40 сантиметров. Песчаный слой укладывается горизонтально, обильно смачивается водой и трамбуется. Большую подушку делят на слои толщиной 5-7 сантиметров и укладывают постепенно. После засыпки и уплотнения необходимо оставить покрытие на два или три дня до полного высыхания грунта.

Далее делается опалубка высотой около 50 сантиметров. Опалубку можно сделать из любых досок или подобного материала. Конструкцию можно использовать многократно, если хорошо очистить и аккуратно хранить под слоем полиэтилена. Отвесны стенки опалубки подпирают кольями или специальными распорками.

Начиная с краев, необходимо сделать ровную горизонтальную поверхность. Стены намного проще устанавливать на ровное основание. Щитки скрепляют гвоздями, а стыки промазывают грунтом. За точностью работ можно следить при помощи лазерного уровня. После опалубки на дно укладывают первый слой стяжки и погружают в него арматурный каркас. Весь объем опалубки необходимо заполнить цементом, разравнивая поверхность.

Земляные работы по устройству свайного или столбчатого основания начинаются с бурения скважин. Как и в случае с ленточным фундаментом, для свай необходимо выложить щебеночную подложку. Подушка обычно не превышает 250 миллиметров. Далее выкладывают столбы из бута или кирпича. В некоторых случаях в выработанные отверстия погружают аппарат, заполняющий скважину бетоном. Так получаются бетонные сваи.

Строительство фундамента ленточного типа

Для небольших построек, таких как гараж, летняя кухня, баня, можно устраивать мелкозаглубленный ленточный фундамент. Для того чтобы вычислить глубину траншеи для такого основания, необходимо изучить состав почвы на участке.

Если грунт относится к стабильным – не рассыпчатым, в меру влажным – будет достаточно траншеи глубиной около 40 см. Для более неустойчивых почв – черноземных, торфяных, песчаных – эту величину нужно увеличить до 70-80 см.

Ширина фундамента зависит от материала стен бани: для легких сооружений будет достаточно 25 см, а для каменных или кирпичных стен необходимо минимум 35 см. Сама траншея, при этом, должна быть еще шире – где-то на 5 см.

Пошаговое описание процесса закладки ленточного фундамента под баню выглядит так:

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

  • На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности JL от 0,75 до 1, 0 и более: плитная основа.
  • Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). JL 0 — 0,5: ленточный, ;
  • На песчаных грунтах – винтовые сваи.
  • На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Глубина сезонного промерзания грунта, в см
Омск, Новосибирск220
Тобольск, Петропавловск210
Курган, Кусентай200
Свердловск, Челябинск, Пермь190
Сыктывкар, Уфа, Актюбинск, Оренбург180
Киров, Ижевск, Казань, Ульяновск170
Самара, Уральск160
Вологда, Кострома, Пенза, Саратов150
Тверь, Москва140
Петербург, Воронеж, Волгоград, Гурьев120
Псков, Смоленск, Курск110
Таллин, Харьков, Астрахань100
Минск, Киев, Ростов на Дону90
Фрунза, Алма-Ата80
Калининград, Симферополь, Севастополь70

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП 2.02.01-83. Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

  1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
  2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
  3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Расчётное сопротивление конкретного грунта определяется с помощью таблиц в СП 22.13330.2011. Так, для суглинка это 1,8 — 2,8 кгс/см2. Разнофракционного песка – 3 — 5 кгс/см2. Если рассчитанный показатель ниже расчётного нормативного – решение верное. Выше – просадка основы, а вместе с ней строения, неизбежна.

Как исправить минусы сильнопучинистой почвы?

Способы:

Замена проблемного грунта на гравелистый песок

Важно выкопать котлован на глубину ниже точки промерзания грунта.
Закладка подошвы фундамента ниже точки промерзания почвы. Нельзя забывать про сохранение боковой силы пучения, которая будет воздействовать на основание

Для ее компенсации нужно заменить слой почвы вокруг фундамента на 15–20 см.
Утепление грунта. Для этого нужно создать оболочку из утеплителя вокруг основания. При этом утепляющий слой должен быть равен глубине промерзания почвы по ширине.

Эффективный способ уменьшения пучения — отведение грунтовых вод. Для этого по периметру основания необходимо сделать дренажный слив.

Как сделать своими руками?


состоит из нескольких этапов, которые нужно выполнить строго в последовательном порядке:

  1. Подготовка.
  2. Разметка.
  3. Земляные работы.
  4. Установка опалубки.
  5. Монтаж армокаркасов.
  6. Демонтаж опалубки.
  7. Гидроизоляция.

Подготовка

Подготовительные мероприятия включают в себя:

  • выбор места для бани;
  • подготовка площадки;
  • заготовка материалов;
  • подбор инструментов.

Прежде чем приступить к разметке, определяют место строительства. Его выбирают таким  образом, чтобы баня находилась на безопасном расстоянии 15 – 20 м от дома и приусадебных построек. Это нужно, чтобы пожар не смог перекинуться на соседние строения.

В случае приготовления бетонного раствора непосредственно на стройплощадке, цемент в мешках помещают на поддоны под навесом, песок и щебень хранят в отдельных кучах. Арматура не должна лежать на открытом пространстве. Если нет водопровода, то воду набирают в ёмкость на доступном расстоянии от площадки.

Для земляных работ нужно приготовить:

  • лопаты,
  • тележку (тачку) для вывоза грунта.

Растворомешалку подключают к электросети. Готовят:

  • рулетку,
  • шнур,
  • колышки и лазерный уровень.

Разметка

На листе бумаги чертят план фундамента. Согласно чертежу, на земле обозначают колышками и шнуром границы траншей. Прямые углы разметки проверяют промерами диагоналей обозначенного прямоугольником разметки.

Земляные работы

Что делают:

  1. По разметке выкапывают траншеи заданной глубины.
  2. Уровень дна прорытых траншей контролируют лазерным уровнем и рейкой. Подсыпкой корректируют отклонения от заданной отметки.
  3. На дно ям высыпают слой щебня и песка толщиной по 150 мм. Подушку трамбуют с проливкой водой.
  4. Траншеи застилают ПВХ плёнкой или геотекстилем. Края покрытия заводят вверх и крепят их щепками к стенкам ям.

Установка опалубки

Как сделать:

  • опалубку собирают из досок и бруса или используют металлические, полимерные листы;
  • щиты опускают в траншеи, укрепляя их упорами и распорками из бруса;
  • поверхность опалубки покрывают плёнкой, крепя её к щитам степлером.

Установка опалубки в видео:

Монтаж армокаркасов

Их вяжут стальной проволокой, используя арматуру периодического профиля ø 8 мм и гладкие стержни ø 6 мм. Каркасы состоят из двух горизонтальных сеток с ячейками 100 х 100 мм. Их соединяют гладкими вертикальными стержнями.

Это делается для образования защитного слоя бетона, предотвращающего коррозию металла. С этой же целью выдерживают зазоры шириной 30 мм между арматурой и опалубкой.

Заливка бетоном

Во время заполнения бетоном опалубки, его нужно уплотнять вибратором. Если этого не делать, то в массе раствора останутся воздушные пузыри, которые ослабят монолит.

Процесс заливки нельзя прерывать больше, чем на 6 часов. В противном случае внутри массы раствора сформируются твердеющие прослойки, что нарушит целостность монолита.

Чтобы приготовить 1 м3 раствора, нужно сделать 10 замесов растворомешалкой. Заливка фундамента может растянуться на долгое время.

Лучшим вариантом заполнения опалубки бетонным раствором будет быстрая беспрерывная заливка. Это можно сделать, заказав доставку готового раствора бетоновозом.

Демонтаж щитов

Через месяц после заливки опалубку снимают. Щиты демонтируют аккуратно, не применяя чрезмерных усилий, чтобы не нарушить целостность боковой поверхности монолита. Сколы и прочие дефекты затирают цементным раствором.

Гидроизоляция

Поверхность ленточного фундамента покрывают битумной мастикой. Её разогревают до жидкого состояния. Также применяют защитные составы, которые перед употреблением разжижают растворителями.

Для более надёжной гидроизоляции дополнительно фундамент оклеивают рубероидом. После высыхания изоляции делают обратную засыпку.

Все самое полезное и важное о строительстве ленточного фундамента для бани найдете в этом разделе

Как построить фундамент

Сначала определяют, какой фундамент лучше других подходит для конкретной местности, затем размечают участок и подготавливают приямки, котлованы или траншеи. Чтобы рассчитать, какой должна быть ширина траншеи, прибавьте к ширине фундамента 60–80 см. Для бетонных оснований глубина ям и траншей должна быть такой, чтобы песчаная и щебенчатая подушки оказались ниже уровня промерзания. В Москве эта глубина равна 120–130 см, в Ростовской области 80–90 см, в Краснодарском крае 50–80 см. Следовательно, чем ниже средняя температура зимой, тем более глубокой должна быть канава или яма. Для свайных, в том числе винтовых оснований глубину ямы определяют исхода из удобства. Поэтому кто-то роет яму глубиной 1 метр, а кто-то 40–70 см.

Копка траншеи экскаватором

Для свайных, винтовых и столбчатых оснований необходимо определить оптимальное расстояние между отдельными элементами:

  • без ростверка 1-1,5 метра;
  • с деревянным ростверком 1,5–2 метра;
  • с бетонным или железным ростверком 2,5–3 метра.

Строительство ленточного, столбчатого и плитного фундаментов

Если есть возможность выкопать траншею с помощью наемной строительной бригады, то воспользуйтесь ей. Ведь объем извлеченного грунта исчисляется десятками кубометров и сделать это своими руками очень тяжело. Подготовив котлован или траншеи, уплотните грунт с помощью виброплиты. Этот агрегат можно взять в аренду во многих магазинах строительной техники. Если не выполнить эту операцию, то велика вероятность неравномерной просадки основания и вызванного этим разрушения бетона. После этого сделайте подушку, уплотняя каждый слой виброплитой. Для этого уложите в указанной последовательности слои такой толщины:

  1. Песчаный 10 см;
  2. Щебенчатый (фракция 30–40 мм) 10 см;
  3. Щебенчатый (фракция 15–20 мм) 7 см;
  4. Щебенчатый (фракция 5–10 мм) 5 см.

Выполнив эти работы, приступайте к заливке фундамента. Для столбчатого основания залейте железобетонную подушку толщиной 20 см. Для остальных типов оснований создайте армирующую сетку таким образом, чтобы на каждые 10–15 см высоты и 1–1,5 метра длины приходилось одно перекрещивание вертикальных, горизонтальных и поперечных элементов сетки. Лучшее соотношение цена/качество обеспечивает стекловолоконная арматура толщиной 8–14 мм. Также заранее необходимо предусмотреть крепления для нижнего бруса. Для заливки нужен самодельный или готовый бетон, состоящий из цемента, песка и щебня в соотношении 1:3:5. Бетон уплотняйте с помощью вибраторов. Время застывания бетона 4 недели. После этого можно возводить стены. Столбчатые основания также можно возводить только через 28 дней.

Строительство винтовых фундаментов

Монтаж винтового основания начинают с угловых свай, это поможет более точно выдержать размеры. После этого с помощью садового бура просверливают лидер-лунку. Завинтить сваю без нее в несколько раз сложней. Для монтажа винтовых свай необходимы:

  • 3–4 помощника;
  • прочный стальной прут (хорошие результаты получаются при использовании полуоси от «Газели»);
  • два уровня или отвеса;
  • две стальных трубы длиной 2–3 метра.

Чтобы вкрутить сваю, необходимо установить ее в приямок, вставить сверху стальной прут. После этого на прут надевают стальные трубы, которые необходимы для увеличения усилия. Закончив подготовку, два человека начинают крутить сваю, а двое других корректируют ее положение по уровню или отвесу. Таким же образом вкручивают и остальные сваи. Затем торчащие из земли трубы обрезают таким образом, чтобы получилась ровная площадка. Высоту обрезки каждой сваи определяют индивидуально, с помощью веревки, длинной рейки и гидравлического уровня. Когда все трубы обрезаны, в них заливают бетон.

Установка винтовых свай

На таких фундаментах наиболее эффективен ростверк из стальных уголков или швеллеров. Швеллер или уголок ростверка приваривают к опоре, затем к нему, с помощью болтов, крепят нижний венец стены. Для создания бетонного ростверка все трубы соединяют стальной арматурой, затем создают опалубку, вставляют элементы крепления нижнего венца и заливают бетон. Высота и ширина ростверка не должна быть меньше 25 см. Время застывания бетона 28–30 дней, после чего можно приступать к возведению стен дома.

Как построить основание своими руками: пошаговая инструкция

Установка опор:

  1. Разметка территории. Определяют местоположение опор, учитывая нормативы СП 24.13330.2011. Там, где намечено расположение стоек, забивают колышки.
  2. Установка свай. Ручным буром выполняют отверстия в грунте. На их глубину влияет состояние почвы. Стенки скважины защищают рубероидом. В отверстие опускают арматуру. Заливают бетон, трамбуя его, чтобы получить монолитную конструкцию. Для возвышения свай над землей делают опалубку.
  3. Соединение свай. Чтобы соединить опоры, делают ростверк. Под баню подойдет брус либо бревно. Древесину кладут на оголовки, выполняя в ней вырезы под них. Затем скрепляют брусья по углам. К оголовкам раму крепят болтами. Далее возводят стены, закрывают их крышей.

Опора под печь

Если  будет кирпичная печь, под нее нужны дополнительные опоры:

  1. Копают котлован.
  2. Подсыпают песок.
  3. Укладывают битый кирпич, затем снова песок, получая плотную подушку.
  4. Укладывают щебень. На нем устраивают опалубку под габариты печи.
  5. Внутри опалубки монтируют арматурный каркас.
  6. Заливают бетон по уровню, на 10 см ниже пола. Дожидаются полного высыхания.
  7. Бетон смазывают гудроном, выкладывают кирпичи до нулевого уровня. На них возводят печь.

На фото пример заложения фундамента под печь:

Как утеплить?

Чтобы утеплить пол при свайном основании, рекомендовано использовать пеноплекс. Мастера перед укладкой изолятора монтируют по периметру пола рейку. Она позволяет обеспечить сливной уклон, чтобы вода быстрее стекала.

Подробная статья об утеплении свайного фундамента здесь.

Декорирование

После завершения строительства требуется облагородить фундамент. Рекомендовано применять различные облицовочные материалы.

Подойдет:

  • камень;
  • керамогранит;
  • облицовочный кирпич;
  • клинкер.

Основные виды фундаментов

При выборе фундамента играет роль вид грунта и степень его промерзания, уровень прохождения грунтовых вод, материал стен дома, планировка постройки

Не стоит экономить и выбирать самый дешёвый материал, важно понимать, что на фундамент уйдёт примерно 25% общего бюджета строительства. Тогда он будет долговечным и прочным

Ленточная основа

На сегодняшний день это самый популярный вид фундамента. Представляет собой ленту, которая проходит по всему периметру постройки, а также под внутренними перегородками и тяжёлыми колоннами.

Выполняется из разных материалов:

  • бетон;
  • железобетон;
  • кирпич.

Стыки между блоками могут дать трещины, даже если укреплены армированной сеткой

Если стоит задача завершить строительство за несколько месяцев, выбирают железобетонные блоки или кирпич. Нет необходимости ждать, когда они наберут прочность и осядут, в отличие от бетона.

Монолитное бетонное основание возводится с помощью опалубки. Со временем бетон становится только прочнее, морозы и грунтовые воды его не повреждают.

Преимущества этого вида:

  • можно сделать цокольный этаж или подвал;
  • выдержит многотонную нагрузку дома с 2-3 этажами;
  • просто возводится.

Свайная

Этот вид подходит для лёгких сыпучих грунтов, когда глубина залегания твёрдых пород слишком велика — ниже 4 метров. Представляет собой бетонные или железные сваи, которые вбиваются в грунт. Они могут опираться на твёрдые породы или оставаться в висячем положении на слабых грунтах. На конце свай присутствует резьба для более плотного удерживания в грунте.

Такое основание выбирают на торфяных и болотистых участках, а также в местах с сильным уклоном. Сваи подходят для пористых, чрезмерно влажных грунтов с низкой плотностью

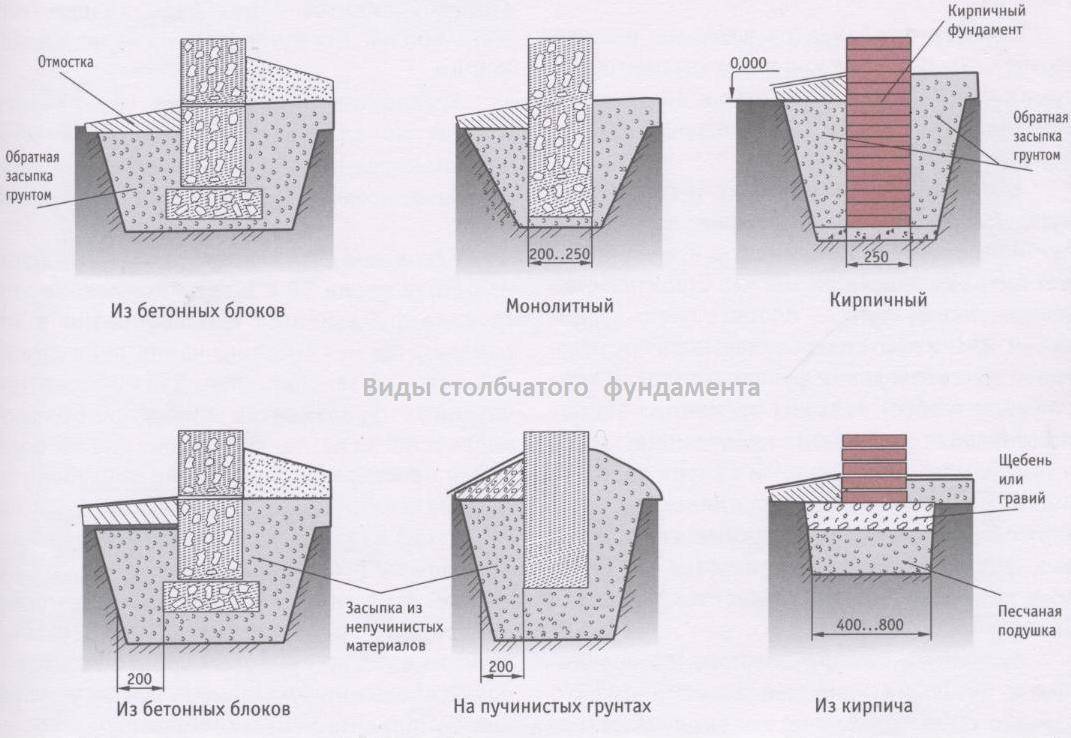

Столбчатая основа

Это один из самых дешёвых видов основания. Представляет собой бетонные столбы, вбитые в землю на расстоянии 2,5-3 метра по периметру постройки, под внутренними стенами и в местах пересечения стен. Сверху на столбы уложен ростверк из швеллеров, бетона или бруса. Ростверк — невысокий ленточный фундамент, который служит для распределения нагрузки и поддержки стен.

Хороший вариант для участка на склоне, столбы позволяют выровнять поверхность

Столбчатый фундамент используется для лёгких построек: каркасных домов, пристроек, домов из газобетонных блоков.

Правильный расчет при выборе оптимального фундамента под дом из бруса

В зависимости от типа грунта площадь основания рассчитывается таким образом, чтобы нагрузка не превышала критического значения, которое выражается в килограммах на квадратный сантиметр. Существует несколько вариантов расчета фундамента для строительства дома из бруса.

  1. Щебень, гравий и галька, крупнообломочные грунты: средней плотности — 5 кг/см2, плотные — 6 кг/см2.
  2. Твердые и пластичные глины: средней плотности — 1-3 кг/см2, плотные — 3-6 кг/см2.
  3. Влажные пески: средней плотности — 2 кг/см2, плотные — 1,5-2,5 кг/см2.
  4. Мелкие пески: средней плотности — 2,5 кг/см2, плотные — 2-3 кг/см2.
  5. Пески средней крупности: средней плотности — 2,5 кг/см2, плотные — 3,5 кг/см2.
  6. Крупные и гравелистые пески: средней плотности — 3,5 кг/см2, плотные — 4,5 кг/см2.

Под воздействием нагрузок в первые годы после строительства дома грунт сжимается, в результате чего происходит осадка грунта. Неравномерная осадка приводит к появлению трещин и различного рода деформаций. Таким образом, несущая способность грунта определяется величиной нагрузки вместе с осадкой, которая не превышает установленных норм.

Так как не все грунты имеют достаточную прочность, а также большинство из них сжимается, глубина сооруженного на них фундамента может быть различной.

Глубина заложения правильного фундамента для дома из бруса на участке с непучинистым грунтом должна составлять не менее глубины промерзания грунта (около 2 м). Выбрав оптимальный фундамент для дома из бруса, он закладывается ниже границы промерзания грунта.

Процесс конопатки

Когда строят сруб из клееного или профилированного бруса, конопатка не проводится. При этом, если речь идет о возведении дома из обычного бруса, без нее не обойтись. Конопатка представляет собой процесс утепления междувенцовых соединений путем утрамбовывания различных натуральных утеплителей.

Для конопатки используются следующие материалы:

  • Натуральный мох, отличающийся отличными теплоизоляционными свойствами. Также данный материал отлично противостоит образованию грибка и плесени. А это увеличивает срок службы здания. По всем параметрам этот материал является идеальным. Единственный его минус — это то, что с его помощью очень неудобно производить конопатку;
  • Пакля из льна. Этот материал также имеет ряд плюсов, которые полностью перечеркиваются тем, что он через пять лет осыпается. Из-за этого приходится проводить конопатку повторно;
  • Конопляная пенька – отличный материал. Он широко использовался нашими прадедами. По своей структуре он очень схож с натуральной древесиной;
  • Джут — это импортный натуральный материал, который производится в формате ленты. Он очень удобен для использования, поэтому его широко применяют при современном строительстве зданий из бруса;
  • Льноватин это материал является смесью льна и ватина, его основной недостаток — это сильное впитывание влаги.

Главные особенности конопатки:

  • Процесс начинается с верхнего венца по направлению вниз;
  • Сначала венец конопатится снаружи и потом уже внутри;
  • Вначале проводится грубая конопатка с изоляцией крупных щелей, а потом проводится косметическая для придания приятного внешнего вида швам.

Гидроизоляция фундамента

Гидроизоляцию можно выполнить горизонтально или вертикально. При устройстве горизонтальной изоляции необходимо обеспечить защиту несущей конструкции от проникновения влаги из грунта. В этом поможет рубероид, укладываемый в три слоя. Горизонтальная изоляция выполняется не только под поверхностью пола, но и в точках стеновых опор.

Вертикальной гидроизоляции должна обустраиваться на начальном этапе строительных работ. Она необходима для защиты от проникновения дождя. Хорошо выполненная гидроизоляция должна быть как вертикальной, так и горизонтальной.

Посмотрите видео:

Залить фундамент для бани можно самому

Важно соблюдать технологию и найти время для проведения всего комплекса работ
