Правила выполнения расчета стропил односкатной крыши

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

  1. Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
  2. К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
  3. Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
  4. Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

Значительно меньший расход материалов:

  • В сравнении с двухскатными аналогами , для стропильной системы односкатной кровли требуется минимум в 2 раза меньше пиломатериалов;
  • Также сократятся расходы и на кровельный настил, в особенности, если использовать листовые варианты ( профнастил , металлочерепицу , шифер и прочие);
  • Как следствие снизится расход крепежей, и потребность в большом количестве доборных элементов .

3 Меньшая масса конструкции. За счет использования небольшого количества материалов, снижается вес, что позволяет закладывать более легкий фундамент под все строение.

4 Снижение ветровой нагрузки. За счет более низкого силуэта, односкатная крыша не так подвержена парусности, а это не создает сопротивление ветру.

5 Допускается оборудование жилого чердака (мансарды). При соответствующем проектировании строения вполне возможно создание мансарды под односкатной крышей.

6 Возможность создания эксплуатируемой кровли.

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок , с тщательным подбором сечения пиломатериалов.

  • Более высокие требования к гидроизоляции.
  • Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Основные критерии выбора шага

При выборе и расчете несущей стропильной системы необходимо обратить внимание на разные факторы:

  • длина фронтальной стены;
  • переменные нагрузки;
  • утепление;
  • необходимость дополнительных затяжек;
  • нагрузку на узлы;
  • вес крыши;
  • удобство монтажа.

Совокупность всех этих критериев поможет найти оптимальный вариант.

Зависимость от длины стены

Длина фронтальной стены измеряется, когда уже известно приблизительное значение шага стропил. Необходимо измерить стену со всеми выступами и откосами, так как они тоже входят в стропильную систему, и на них распределяется нагрузка.

Достаточно разделить длину стены на шаг, чтобы вычислить их количество. Для большей надежности рекомендуется добавить единицу к получившемуся значению.

Не обязательно устанавливать все стропила с одинаковым шагом. Можно сделать по углам расстояние немного больше. Но в таком случае увеличенные просветы дополнительно усиливаются сплошной обрешеткой.

Влияние снеговых и ветровых нагрузок

Односкатная крыша обычно имеет небольшой уклон, поэтому зимой снег приходится чистить вручную. Это значительно увеличивает максимальное воздействие на стропильные ноги. Поэтому в регионах со снежной зимой рекомендуется либо устанавливать стропильную систему с расстоянием 60-80 см, либо делать более крутой уклон.

Ветровые нагрузки для пологих крыш — еще один фактор выбора малого шага между стропилами. Однако при наклоне в 45 градусов и больше лучше подойдет шаг больше метра, так как это облегчит крышу и снизит вероятность срыва крыши ветром.

Посмотреть значения ветровых и снеговых нагрузок можно по карте в СНиП 2.01.07-85.

Вопрос утепления и стандартной ширины матов

используются следующие варианты ширины

  • 50 см;
  • 90 см;
  • 1 м;
  • 1 м 20 см.

Классический и самый распространенный — мат шириной 1 м, поэтому для удобства шаг подбирается примерно такой же. Просветы между стропильными балками и утеплителем приводят к повышенным теплопотерям.

Качество и прочность пиломатериала

Стропила обычно производятся из сосны или ели разного сорта. Чем больше сечение бруса и лучше сорт древесины, тем большее расстояние между стропильными ногами возможно. Для сосны и ели можно воспользоваться стандартной таблицей “размеров”.

Особенность ферм

Рекомендуется использовать минимальный шаг стропил (70 см), если нижняя часть фермы используется как балка перекрытия для потолка. В случае с наслонной системой учитывать расстояние между затяжками и балками перекрытия не требуется.

Влияние узлов

Стропильные узлы — наиболее уязвимая часть, на которую приходится большая часть нагрузок. Особенно в случае с крышей с длинным пролетом. В таких проектах рекомендуется использовать стальные стропила. В крышах созданных по стандартным проектам расстояние между стропильными узлами составляет около 1,5 м.

Вес стропильной системы и кровельного пирога

При расчете общего значения нагрузки обязательно учитывается вес кровельного пирога и стропильной системы. Это постоянные значения. Они зависят от типа кровельного материала. Для расчета нагрузки кровельного пирога рекомендуется брать значения у производителя кровельных материалов.

Удобство монтажа покрытия

При самостоятельном строительстве рекомендуется попробовать сделать “предварительную” раскладку.

Это даст наглядное представление о том, будет ли удобно работать на высоте.

Особенности конструирования стропильных систем

При возведении опорной кровельной системы чрезвычайно важно следить за тем, чтобы каркас кровли имел высокую жесткость, так как от этого зависит прочность, надежность и долговечность крыши в целом. Достигается это за счет правильного соединения стропил друг с другом

Также необходимо следить за тем, чтобы каркас имел прочное крепление к коробке строящегося здания, чтобы в случае сильных порывов ветра крышу не сорвало (детальнее: “Как построить каркас односкатной крыши”).

В частном домостроении чаще всего в качестве кровельных каркасов применяют системы деревянных стропил. Их преимущества заключаются в простоте изготовления и монтажа, а также в сравнительно невысокой стоимости. С тем, как рассчитать количество стропил для конкретного дома, их длину или сечение, также не возникает никаких трудностей, поскольку существуют специальные таблицы и калькуляторы для расчета. Более того, даже в случае наличия каких-либо ошибок или недочетов во время строительства стен здания деревянные стропила достаточно просто обработать и придать им требуемую форму или размер. При необходимости без проблем можно выполнить сращивание стропил по длине, которая нужна по проекту.

Если говорить о металлических стропилах, то они не только дороже, но и значительно сложнее поддаются обработке; железобетонные же конструкции подогнать на месте практически невозможно.

В зависимости от используемого для строительства стен материала выбирается соответствующая опора для стропил:

  • в брусчатых домах опорой служат верхние венцы;
  • в деревянных домах каркасного типа – верхняя обвязка;
  • в каменных и кирпичных домах – дополнительно устанавливаемые опорные брусья.

Как рассчитать балки междуэтажного перекрытия, подробная инструкция:

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

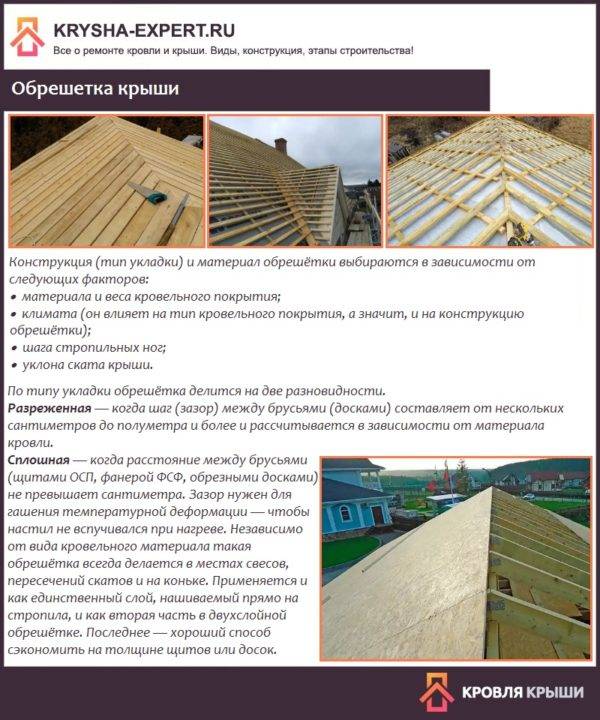

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

Обрешетка крыши

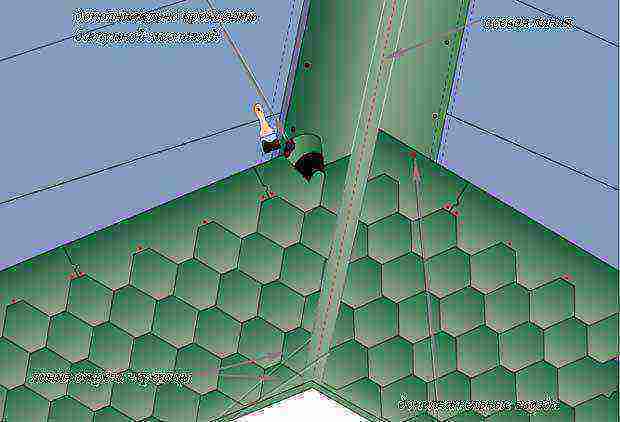

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

  • Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
  • Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
  • Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
  • Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы
