Как сделать армопояс под односкатную крышу?

Строительство своими руками

Когда проведены расчеты, выбран подходящий проект и подготовлены материалы, можно приступать непосредственно к сборке односкатной крыши.

Работы проводятся в стандартной последовательности:

Первый шаг – создание разметки на участке

Особое внимание уделяется расположению опорных элементов – они должны находиться строго на линиях прямоугольника.Чтобы избежать неточностей, следует использовать для разметки лазерный нивелир, веревку или другие приспособления.

Далее необходимо выкопать или выбурить ямы для фундамента металлических стоек. Расстояние между опорами определяется, исходя из расчетного веса всего каркаса и кровли: чем он больше, тем меньший шаг должен быть между опорами

Для небольшой крыши оптимальным значением будет 1,5-2 метра.
Дно каждой ямы нужно засыпать щебнем. Затем в них вставляются закладные элементы – металлические подошвы прямоугольной или квадратной формы с отверстиями для болтов, к которым затем будут прикрепляться опоры. Далее их заливают бетонной смесью. Дальнейшие работы проводятся только после окончательного схватывания бетона.
К профильным трубам, которые будут использоваться в качестве опор, приваривают «ответные» металлические подошвы с такими же отверстиями, как в закладных элементах. Затем их прикручивают в вертикальном положении к закладным деталям.
На следующей стадии проводится сборка каркаса. Профильную трубу необходимо разметить и порезать на фрагменты нужных размеров, исходя из чертежей. Далее из кусков труб изготавливаются прямоугольные и клиновидные фермы для односкатной кровли.
Каркасные элементы крепятся в определенной последовательности. Сначала монтируются горизонтальные балки, затем прямоугольные фермы, на завершающей стадии – клиновидные конструкции.
Установка кровельного пирога начинается с создания обрешетки крыши. Ее изготавливают из деревянного бруса или влагостойкой фанеры необходимой толщины. На нее укладывается слой пароизоляции, поверх нее монтируется контробрешетка, тепло- и гидроизоляция (в такой же последовательности), и сверху укладывается основное кровельное покрытие.
На завершающей стадии проводится покраска металлических конструкций. Их желательно окрашивать в два слоя или более, чтобы покрытие было более надежным и долговечным.

О строительстве 1-скатной кровли для частного дома можно прочитать тут. А из этой статьи вы узнаете о критериях выбора между односкатной и двускатной конструкцией.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровлиИсточник kak-sdelat-kryshu.ru

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов

Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание

Рекомендованный угол уклонаИсточник kak-sdelat-kryshu.ru

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскостиИсточник kak-sdelat-kryshu.ru

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФИсточник kak-sdelat-kryshu.ru

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Последствия ветраИсточник izvestiy-kamen.ru

В видео можно увидеть строительство односкатной крыши:

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Технология сооружения армпояса ↑

Монтирование опалубки

Опалубку можно делать различными способами, используя:

  • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
  • боковые упоры;
  • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:

opalubka-1
opalubka_2
opalubka_3
opalubka-4

  •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
  • долина и ширина армопояса должны быть равны.

Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо

  • открутить гайки,
  • разобрать опалубку,
  • выбить шпильки;
  • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
  • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

Внимание!
Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

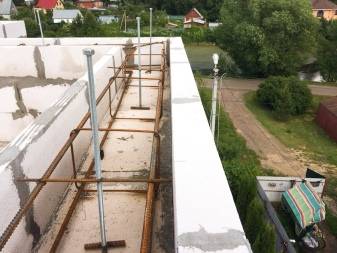

Установка арматурного каркаса

Сетка из арматуры представляет собой:

  • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
  • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

Внимание!
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

armatura_dlja_armopojasa-1
armatura_dlja_armopojasa-2
armatura_dlja_armopojasa-3
armatura_dlja_armopojasa-4

вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

Рекомендуем
Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма

Важно учесть при расчетах и климатическую зону

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

  • металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
  • битумная – не меньше 12.

Предельные значения для листовой кровли:

  • шифер, профнастил, ондулин – минимум 6 градусов;
  • медь, оцинкованные листы (цинк-титановые) – от 17;
  • плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Как сделать?

Порядок действий зависит от вида используемых материалов и опалубки. В частности, владельцы могут:

  • Закладывать основу пояса из U-образных газобетонных блоков с прочностью от D500.

    Этот способ ценится за простоту, после посадки блоков на клей владельцам достаточно заложить внутри армокаркас, залить бетон и закрепить внутри шпильки под мауэрлат.

    Дополнительные меры по утеплению не требуются, единственным минусом способа считается дороговизна блока.

  • Возводить внешние стены (или как минимум одну наружную) из перегородочных блоков с той же прочностью и шириной от 50 до 100 мм. При выборе этого варианта наружная сторона пояса по возможности утепляется тонким листом уплотненного пенополистирола.
  • Полностью заливать пояс из бетона после установки надежной опалубки со сквозными креплениями и заложения внешней утепляющей прослойки из экструдированного пенополистирола толщиной не менее 80 мм.

Создание опалубки и укладка арматуры

При отсутствии возможности кладки U-блоков опалубка собирается из ровных досок или щитов из толстой влагостойкой фанеры. Щиты собираются на земле или перекрытии и закрепляются с помощью саморезов длиной не менее 50 см, боковых упоров, сквозных резьбовых шпилек, промежуточных перемычек или набиваемых сверху деревянных брусьев.

Опалубка устанавливается со строгим контролем уровня по горизонтали и вертикали, без щелей и прекосов, особое внимание уделяется углам.

Одновременно с закреплением опалубки принимаются меры по утеплению внешней стенки ленты. Для этого внутрь закладывается лист теплоизоляционного материала или щиты устанавливаются с нужным смещением.

Обязательно обеспечивается армирование ленты. Армокаркас пояса собирают из цельных прутьев длиной от 6 м, с минимальным нахлестом на продольных стыках в 8 мм, на углах – от 30 см.

Для соединения продольных и поперечных прутьев используется 3 мм вязальная проволока или хомуты, сваривать эту конструкцию не рекомендуется. При укладке каркас смещается от будущих краев бетона на 50 мм, в нижней части этот зазор обеспечивается с помощью кусочков дерева или пластиковых стаканчиков.

Установка крепежных элементов для мауэрлата

Максимальная надежность достигается при вкручивании резьбовых шпилек в верхний ряд блоков или их привязке к верхнему и нижнему ряду каркаса.

Частота зависит от числа стропил (в идеале крепеж располагается точно по центру между двумя ногами), но не превышает 1 м. Непосредственно перед заливкой раствора резьбовые части крепежа обматывают промасленной бумагой или просто смазывают маслом.

Заливка цементным раствором

К приготовлению бетона приступают после разметки и проверки верхнего уровня опалубки и надежности ее крепления. Нужными характеристиками обладает бетон с маркой прочности не ниже М200 и средним размером фракций, заливка ведется без длительных перерывов.

После заполнения опалубки или блоков из раствора штырем или вибратором выгоняется воздух, верхняя часть тщательно выравнивается и накрывается пленкой.

Монтаж мауэрлата


мауэрлата

Деревянный брус проходит обязательную обработку антисептиками и антипиренами и укладывается поверх как минимум 2 слоев рулонной или обмазочной гидроизоляции.

Во избежание ошибок места расположения крепежей проверяются несколько раз (вплоть до полного прикладывания бруса к поясу) и лишь потом в мауэрлате сверлятся отверстия. Для фиксации используются шайбы и гайки большого диаметра, выступающие части шпилек обрезаются болгаркой.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Как сделать своими руками?

Установка опалубки

Начинать работу придется с подготовки всего инструмента, который потребуется при дальнейших манипуляциях. Лучше потратить на это больше времени и залить эффективнее всю конструкцию, нежели потом хаотически метаться в поисках нужных вещей. Непременно нужна бетономешалка и устройство для вибрационной обработки. Дополнительно готовят:

  • доски;

  • специальную арматуру;

  • крепежные изделия.

С самого начала все должно быть как следует отделано и продумано, сразу на все этапы работы вперед. Наружную часть опалубочных конструкций обычно получают, распиливая камни на две половинки. Изнутри оформление ведут досками. Плиты принято монтировать на стену, используя бруски либо иные крепежные конструкции. Аналогичный способ применяют и при креплении наверху.

Выворачивать гайки можно после окончания времени, отводимого для застывания смеси. Саму опалубку демонтируют, а шпильки выколачивают вручную, максимально аккуратно.

Знатоки считают, что вернее заливка бетона обычным бензиновым насосом. Ручные насосы едва ли можно рекомендовать — уж слишком велик объем работ. Но только одновременная и идущая беспрерывно заливка гарантирует достаточную эффективность работы и долгий срок эксплуатации дома. А вот самостоятельное приготовление бетонной смеси вполне возможно. На 1 долю цемента берут 3 доли промытого заранее песка и идентичное количество щебня. Хотя снятие опалубки возможно через несколько дней, выход бетона на оптимальные технические кондиции займет несколько недель.

Укладка арматуры

Правильный арматурный каркас не менее важен, чем исполненная толково опалубка. В качестве основы берут арматурную сетку специального образца. Кроме стержней, идущих в продольной плоскости, предусматриваются промежуточные перемычки. Связывать и удерживать части помогает стальная проволока для вязки. Хомуты полагается размещать с шагом 200 — 400 мм.

При заливке бетонной смеси могут появляться различные полости. Их пронзают арматурой либо подвергают вибрационной обработке с шагом 1 м. Повышение жесткости угловых участков достигается подворотом на 300 — 400 мм. Потому нужна специальная «загнутая» арматура. Композитный тип ее рекомендован большинством специалистов — он куда привлекательнее традиционных решений.

Плюсы и минусы

Односкатная кровля имеет массу весомых преимуществ, среди которых:

  • Широкие возможности при строительстве. Профильная труба обладает высокими прочностными характеристиками, благодаря чему такая кровля может перекрывать большие пролеты размером в несколько десятков метров.

    Для сравнения: деревянные стропильные системы позволяют возводить сооружения относительно небольших размеров, поскольку они не способны выдерживать значительные нагрузки.

  • Надежность. Металл, обработанный качественным лакокрасочным и антикоррозионным покрытием, сохраняет первоначальные характеристики на протяжении десятилетий.

    Крышу не придется ежегодно ремонтировать и восстанавливать. Стропила не поржавеют из-за частых перепадов влажности и не прогнутся под весом тяжелого кровельного материала.

  • Безопасность. В отличие от древесины, профильная труба не подвержена горению. При возникновении очагов возгорания (например, из-за короткого замыкания электропроводки, подведенной к навесу) такие конструкции не будут воспламеняться.

    В худшем случае они могут лишь незначительно деформироваться. Также безопасность достигается за счет того, что односкатная кровля имеет определенный наклон. На ней не скапливаются тяжелые снежные глыбы, из-за которых крыша может рухнуть.

Вместе с тем, такие кровельные конструкции имеют и некоторые недостатки:

  • Дороговизна. Конструкции из металла имеют сравнительно высокую стоимость, поэтому при их строительстве нужно тщательно планировать каждый пункт денежных расходов.
  • Большой вес. Тяжелые профильные трубы, вес которых может достигать нескольких центнеров, невозможно поднимать на высоту без применения спецтехники. Кроме того, такая кровля будет оказывать значительную нагрузку на основание, поэтому обустройство фундамента будет более дорогостоящим и сложным.

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Требования к геометрическим параметрам:

для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

  • Мауэрлат обвивается проволокой с двух сторон.
  • Затем ее концы скручивают.
  • В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

  • Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
  • Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
  • После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

  • в лапу,
  • в полдерева,
  • в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Что нужно учесть?

При обустройстве такой конструкции особых ограничений в выборе кровельного, теплоизоляционного материалов нет. Отлично подойдет для гаража, пристроенной к дому веранды, летней кухни, беседки, навеса. Есть вариант жилых домов с односкатной крышей.

При проведении расчетов показателей кровли следует учесть ряд факторов, которые оказывают значение на окончательный результат. Среди них:

  • климатические условия региона;
  • рельеф местности;
  • размеры постройки;
  • количество этажей;
  • вид утеплителя, кровельного материала;
  • угол наклона ската;
  • постоянные и временные нагрузки на крышу.

Перед началом выполнения расчетов необходимо ознакомиться с действующими законодательными нормами СНиП II-26-76 (с Изменением N 1), составленными опытными инженерами-архитекторами. Это сократит время на поиск недостающей информации, поможет избежать ошибок.

Разберем подробнее значимость и особенности расчетов ключевых параметров односкатной крыши.

Длина ската

Первым катетом будет дистанция по вертикали от верха конька до низа свеса карниза, вторым – горизонталь от края свеса карниза до перпендикулярной линии к коньку. Гипотенузой будет длина ската. Для окончательного результата остается извлечь из полученного числа квадратный корень.

Ширина

Ширина кровли напрямую зависит от расстояния между стенами, размеров постройки:

  • При показателе в 4,5 м хватит 2 брусков мауэрлата, зафиксированных на стенах. Плюс стропильные ноги, что опираются на мауэрлат.
  • При ширине 4,5-6 м потребуется усиление лежнем, подстропильной ногой.
  • Ширина крыши свыше 6 м подразумевает обустройство сложной стропильной системы, желательно еще с дополнительной несущей стеной, куда будут опираться стойки.
  • Если задействованы балки свыше 8 м, то рекомендуется выполнить их сращивание. На стыках потребуется усиление монтажными пластинами либо кусками досок.

Высота

Вычислить длину кровли можно 3 способами:

  1. Геометрический. В основе теорема Пифагора. Односкатная крыша по форме – прямоугольный треугольник. Гипотенузой считается длина стропильной ноги.
  2. Тригонометрический. Здесь понадобится поставить готовые значения в формулы:

    • Б=А*tgY, где Б – длина стропил от стены до конька, А – длина балок стропил, Y – угол наклона ската;
    • X=A/sinY, где Х – длина стропильных балок, начиная от конька до края стены, что напротив.
  3. Строительные калькуляторы. Работают в онлайн режиме. Разработаны в соответствии с действующими стандартами. Рекомендуется применять как дополнение как одному из вышеперечисленных способов.

При расчетах не нужно забывать про свес. Минимальный размер – 20 см. Но чтобы крыша смотрелась аккуратно и гармонично оптимальный вариант – 60 см.

Угол наклона

Для большинства регионов России оптимальным считается показатель 20-30 градусов. В регионах с большим постоянным снежным покровом рекомендуется делать наклон ската под углом от 45 градусов.

Чем выше будет угол наклона ската, тем больше выйдет расход кровельного материала. Предел наклона крыши (минимальный, максимальный) из разных материалов существенно отличается:

  • металлочерепица – 20-30 градусов;
  • профнастил – 8-20 градусов;
  • шифер – 20-50 градусов;
  • фальцевая кровля – 18-30 градусов;
  • рубероид – 5-10 градусов;
  • мягкая кровля – 5-20 градусов.

Что это такое и для чего нужен?

Опорная балка, которую закладывают по периметру фасадных стен в основании крыши, называют мауэрлатом. В классическом исполнении он выполняется из бруса и поддерживает стропильную систему крыши.

  • позволяет распределять нагрузку от крыши;
  • предотвращает перекосы;
  • устраняет парусность;
  • привязывает конструкцию крыши к коробке.

Для расчёта толщины мауэрлата учитывают климатические условия, сопоставляют с масштабами и весом здания, материалами кровли и стен

Особое внимание этому элементу здания уделяют в регионах, где нередко бушуют ураганные ветры, а зимой увеличена снеговая нагрузка

Заключение

Опорный элемент, который предотвращает парусность крыши и привязывает её к зданию называется мауэрлатом. Может быть выполнен из бруса, оцинкованного металлопрофиля, досок. В процессе монтажа мауэрлата на односкатную крышу его утепляют и гидроизолируют. Рекомендации по обустройству односкатной крыши для дома своими руками вы найдете здесь.

Крепёж производится за счёт армопояса или на стены. В качестве крепежных элементов используются проволока, анкерные болты, шпильки, пробки из древесины. Чтобы односкатная крыша была долговечной и выполняла своё предназначение, мауэрлат необходимо крепить по всем строительным нормам и правилам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
