Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Как подобрать материал для кровельной конструкции?

При выборе кровельного надежного материала, предназначенного для покрытия беседки, стоит учесть его долговечность, внешнюю привлекательность, массу, тип крепления и стоимость.

Варианты кровельного настила

Подыскивая, чем покрыть беседку, основывайтесь на преимуществах легких материалов. Современные производители предлагают:

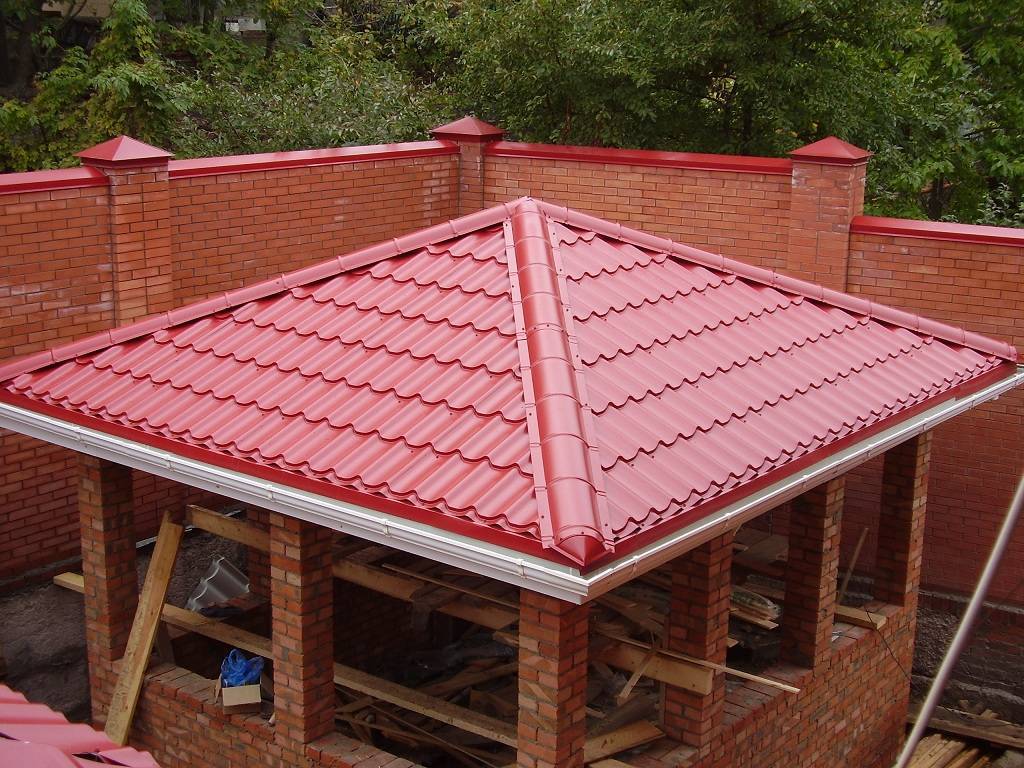

• прочные листовые изделия – металлочерепицу и профнастил. Каркас, покрываемый металлическими пластинами, приобретает фантазийную конфигурацию. Обилие расцветок позволяет воплотить в жизнь необычные декоративные идеи. Среди недостатков металла – плохая шумоизоляция, которая устраняется специальными подкладками;
• битумные «лепестки». Красивая мягкая и прочная кровля, укладываемая на беседку, состоит из нескольких слоев – стеклохолста, окисленного битума, минерального слоя, клейкого битума и кремния, создающего эффект глиняной кровли. Покрытие из мягкой черепицы характеризуется разнообразными формами пластин, невосприимчивостью к окислению, химическим веществам;
• листы поликарбоната. Легкий пластиковый материал отличается гибкостью, возможностью создания крыши, у которой один, два или 4 ската. Качественный пластик монолитного или сотового типа позволяет выполнять арочные конструкции. Главное преимущество, которое получит выбранная для беседки поликарбонатовая кровля шумоизоляция. Пластик не пропускает звуки дождя или града;
• ондулин. Лучше изделия, чтобы накрыть крышу беседки, просто не существует. Небольшой вес, прочность, усиление листа 10-ю волнами делают покрытие из ондулина долговечным и простым в монтаже. Стандартный пластик имеет толщину 3 мм, длину – 2 м и ширину – 95 см. Не хватает чего-то особенного? Закажите нарезку материала;

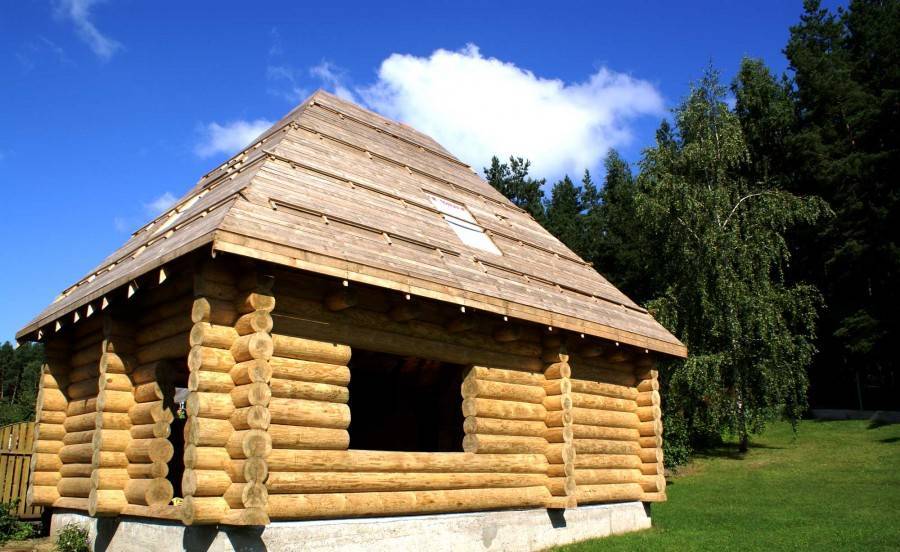

• натуральный гонт. Деревянный материал выполняется из хвойных (ель, пихта, кедр) или лиственных пород (ясень, дуб) в виде планок толщиной 2 см. Подобное сооружение дополнит дизайн беседки из дерева, но на эффектную конструкцию придется потратить немало средств.

Выбранный владельцем дачи материал, предназначенный для создания крыши привлекательной беседки, должен соответствовать требованиям СНиПа I I-26-76. Документ учитывает формирование угла наклона кровельной конструкции согласно климату региона – осенним или зимним осадкам. Кровля для беседки из огнестойких материалов обязательна, когда в ней обустраивается мангал или декоративный очаг.

Расчеты и составление чертежа

Перед покупкой кровельного материала составьте проект. Разработанная схема требуется для определения количества расходников, нагрузки и конфигурации сооружения

В расчетах важно показывать:

• общую массу, которую будет иметь стропильный каркас;
• вес кровельного пирога;
• снеговую и ветровую амплитуду региона;
• общее весовое значение дополнительного оборудования – антенны, системы вентиляции или дымохода.

Основа, которую вы будете накрывать, определяется финишными материалами и способом крепежа.

Правила составления эскиза

Надежная крыша для беседки своими руками получится, если эскизный проект разработан с учетом нагрузки стропильной системы. В чертеже нужно указать:

• Вес гидроизоляционных конструкций, покрытия, дополнительных элементов.
• Угол наклона, который имеет предназначенная для дачной беседки надежная кровля.
• Шаг обрешетки в зависимости от выбранного материала.
• Стропильная система – длина и размер сечения брусьев, размер каркаса, подкосы и затяжки.
• Монтажные узлы.

Вся информация вносится в проект и сравнивается с нормативами СНиП, которые демонстрируют как правильно сделать безопасную крышу загородной беседки своими руками

Типы стропил для четырехскатного сооружения

Стропильный каркас для кровли на 4 ската предусматривает применение нескольких разновидностей стропил:

• диагональных. Накосные изделия из балок или деревянных досок выдержат массу материала вне зависимости от того, чем накрыть беседку вы решили;
• промежуточных. Центральные опорные детали служат для соединения опоры и конька, нарожников. Креплением центральных стропил соединяют накосники и каркас.

Чтобы было проще выполнить замеры, нужно определить осевую линию на верхней части обвязки и вычислить половину толщины конька. После расчетов требуется отметить уровень первого из промежуточных стропил, совместить его с предыдущим и определить место 2-го промежуточного стропила. Замеры легче делать деревянной рейкой длиной 2-3 м, прорабатывая каждый из углов. Хороший чертеж облегчит монтажные работы, ведь беседка, созданная без красивой крыши, выглядит неэстетичной.

Как собрать: способы возведения

Четырёхскатные крыши возводят двумя способами. Самый быстрый и дорогой метод строительства – это сборка опорного каркаса из готовых деревянных стропильных секций заводского изготовления.

Фирма завозит конструкции на место строительства и собирает кровлю как конструктор

Такой способ монтажа безусловно эффективен и сжат по времени. Единственным его недостатком является дороговизна. Для хозяина стройки, который имеет опыт в строительстве и владеет инструментом, будет намного выгодней сделать эту работу своими руками.

Практика показывает, что самостоятельная сборка стропильного каркаса позволяет экономить значительные финансовые средства, правда займёт это намного больше времени, чем при первом способе монтажа.

Для небольших по площади построек, например приусадебных беседок квадратных в плане, стропильный каркас собирают на земле. Затем с помощью простейшей лебёдки (полиспаста) и поводка крышу поднимают и надвигают на верх строения.

Этапы сборки

После завершения монтажа своими руками каркаса беседки и настила пола, переходят к устройству четырехскатной крыши, действуя согласно плану:

Верхнюю обвязку каркаса усиливают доской, можно даже в два слоя, нахлестывая друг на друга. Вдоль длинной стороны сооружения к обвязке на металлические уголки крепят балку-затяжку.Отступая от середины затяжки по 50 см, устанавливают две стойки высотой 100 см.

Чтобы во время монтажа стойки сохраняли вертикальное положения, конструкцию укрепляют временными подкосами. Затем верхушки стоек соединяют коньковым прогоном.Устанавливают рядовые стропильные ноги. Так как в нашем примере коньковый прогон составляет всего 1 м, монтируют по два стропила с каждой стороны, по его краям.

То есть шаг между ними составит также 1 м.Закрепляют диагональные стропила. Гвоздями приколачивают ноги к коньку, предварительно сделав запилы так, чтобы диагональные стропила продолжали коньковый прогон. Между маурлатом и стропилами нужно сделать подвижным креплением – ползуном.Устанавливают нарожники.

Одной стороной их крепят к диагональным стропилам гвоздями или металлическими накладками, а другой к верхней обвязке беседки. Шаг между ними закладывают 60-70 см.Полосы гидроизолирующей пленки фиксируют степлером на стропила, нахлестывая одну на другую на 10-15 см. Вдоль стропильных ног гидроизоляцию закрепляют рейками контр-обрешетки.Настилают сплошную обрешетку, приколачивая пятнадцати миллиметровую ОСБ на гвозди.Выполняют раскрой кровельного материала и фиксируют его на оцинкованные саморезы или гвозди с каучуковой шляпкой, стыки обрабатывают герметиком.

После сооружения своими руками четырехскатной крыши, беседка практически готова к использованию. Остается лишь установить мебель, добавить текстиль, другие декоративные элементы и позвать гостей!

Как сделать самому

Для тех, кто желает узнать, как сделать четырехскатную крышу самостоятельно, необходимо приготовиться к продолжительным замерам, расчетам и схемам. Коротко алгоритм возведения настила можно представить следующей последовательностью.

Шаг 1 – Наметить план

• Для этого необходимо:
• Замерить периметр дома.
• Нанести все проведенные замеры на бумагу.
• В двух проекциях начертить план, указав расположение всех ключевых элементов.
• Продумать дизайн.
• Сделать окончательный расчет.

Шаг 2 – Подготовить материалы

На средний дом с четырехскатной крышей используется брусья сечением 10 на 15 см или 15 на 12 см или аналогичные железобетонные балки.

Шаг 3 – Построить

Четырехскатная крыша своими руками строится так:

• На стены выкладывается брус, строится коробка.
• Укладывается гидроизоляция.
• Фиксируются лежни.
• Кладутся перекрытия.
• Закрепляются опорные балки с шагом до двух метров.
• Каждый элемент надежно фиксируются уголками.
• На стойки укладывается прогон.
• На стропильную систему укладывается черепица по направлению снизу вверх.

Если разобраться, то с возведением крыши с четырьмя скатами справится каждый домовладелец, умеющий считать, измерять и обращаться со строительными инструментами. Главное, не скупиться на материалах, чтобы надежная четырехскатная конструкция прослужила долго.

Стропильная система

Служит основанием крыши, ее опорой. От крепости основания зависит долговечность кровли и ее очертания. Стропила принимают на себя основной вес, помогают равномерно распределить ее вес.

Поэтому к стропилам предъявляют высокие требования:

1. Жесткость – каждая деталь стропильной системы и все места соединений должны быть жесткими, не деформироваться ни при подвижках конструкции.
2. Вес – поскольку назначение стропил выдерживать вес, они должны соответствовать и не прогибаться, чтобы кровля не обвалилась внутрь. Чаще стропильную систему собирают из деревянных балок, но если планируется тяжелая крыша, то изготавливают из металла.
3. Качество материала – изготовить кровлю из второсортного или гнилого сырья невозможно.

На заметку!Дерево выбирают хорошо просушенное не ниже 3 класса качества с минимальным количеством сучков, трещин. Предпочтение отдают твердым лиственным породам.

Планируя сделать крышу для беседки своими руками, нужно представлять из каких частей состоят стропила:

• мауэрлат – это основание стропильной системы, ее несущая часть, по которой распределяется основная часть веса;
• стропильная нога – элемент, определяющий очертания будущей кровли, формирует угол наклона ската кровли;
• прогон – элемент, скрепляющий стропильные ноги, ребро жесткости стропильной системы;
• затяжка – соединяет в нижней части стропильные ноги, фиксирует их и не дает разъезжаться;
• стойки и подкосы – создают дополнительную опору для стропильных ног.

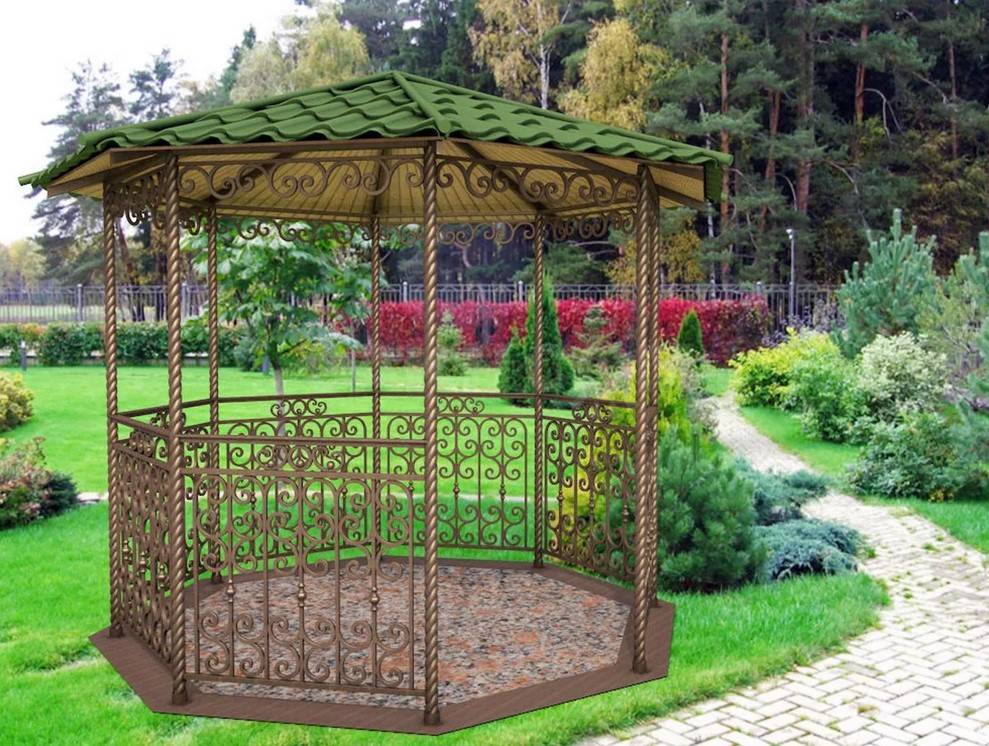

Кованые беседки: виды, достоинства и недостатки, как оформить, идеи с фото

Еще используют обрешетку – бруски или толстые доски, набитые перпендикулярно стропильным ногам, помогают равномерно распределить вес. Конек – место соединения скатов, если кровля двухскатной системы.

Обустройство основания, монтаж стен и пола

В качестве фундамента будут служить опорные столбы. Для этого выкопайте шурфы, которые должны быть немного шире столбов глубиной на 0,5–0,7 м. Сделайте десятисантиметровую подушку на дне ямы из утрамбованного песка и щебня. Установите столбы по уровню, зафиксируйте их, а затем залейте бетоном. Предварительно брус обрабатывается антисептиком, а часть, которая будет погружена в бетон должна быть обвернута рубероидом.

С одной стороны беседки опорные столбы должны быть ниже, благодаря чему можно будет сформировать уклон односкатной крыши. Далее нужно выполнить верхнюю обвязку опорных столбов. Затем нужно установить поперечные балки, на которые будет закреплена обрешетка.

Шаг обрешетки зависит от выбранного вами кровельного материала. Например, если это металлочерепица, то шаг обрешетки должен составлять 40–50 см. После этого вам будет нужно осуществить монтаж кровельного материала.

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседкиИсточник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Видео описание

Монтаж вальмовой крыши беседки:

Обрешетка крыши под кровельное покрытиеИсточник morfest.ru

Варианты беседок с четырехскатной кровлей

Дачная беседка может быть полностью закрытой, остекленной, открытой, в классическом или современном стиле, совмещенной с летней кухней или бильярдной и т. д.

Видео описание

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

Деревянная беседка для дачиИсточник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

Беседка с летней кухнейИсточник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

Ажурная беседка для дачиИсточник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей

При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша

Беседка в ландшафтном дизайнеИсточник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка для загородного участкаИсточник www.stroyportal.ru

Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.

Подготовка к строительству

Подготовительные мероприятия перед началом строительства крыши осуществляют в следующем порядке:

• расчёт параметров и создание чертежа;
• подготовка материалов и инструментов.

Расчёт параметров и создание чертежа

Все расчёты отталкиваются от нескольких факторов – это материал стен, форма их периметра, конструкция перекрытия, средняя снеговая и ветровая нагрузка согласно СНиП 2.01.07-85.

Чертёж каркаса вальмовой крыши:

Исходя из оптимального угла наклона скатов кровли (таблицы СНиП) принимают максимальную высоту конькового прогона (вальмовой или полувальмовой кровли) или точки схождения накосных стропил (шатровая крыша). Варианты формирования стропильной системы могут отличаться наличием или отсутствием различных усиливающих элементов.

при перекрытии дома ж/б плитами дополнительные опоры могут устанавливать в любом месте

Устройство стропильной системы шатровой крыши:

Сделать точный расчёт и выполнить качественный чертёж 4-скатной кровли может далеко не каждый самостоятельный застройщик. В этом случае лучшим вариантом будет обратиться к специалистам.

Материалы и крепёж

Особое внимание нужно уделять подбору пиломатериалов и выбору крепежа. По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

По этой же причине для разных видов конструктивных элементов 4-скатных крыш наиболее часто применяют доски и брус следующего сечения:

Наименование	Сечение
Балки мауэрлата	Брус 100х100 мм, 100 х 50 мм или 150 х 150 мм
Коньковый, центральный прогон и лежни	То же
Диагональные стропильные ноги	Сдвоенные доски 120 х 50 мм или брус 100 х 150 мм. Могут быть другие варианты
Рядовые стропила	Доска 120 х 50 мм или брус 50 х 50 мм
Стойки, подкосы	То же
Обрешётка	То же
Подшивка и доборка	Доска 120 х 20 мм или фанера, OSB, ДСП, ДВП

Для сборки деревянного опорного каркаса 4-скатной крыши применяется стандартный набор крепежа. Это шпильки, гвозди, шурупы, саморезы, скобы, скрепки и анкерные болты. Для узлов соединений применяют перфорированные металлические элементы такие, как уголки, пластины различной формы. Примерный ассортимент крепёжной фурнитуры представлен на нижнем рисунке.

Металлический крепёж:

Инструменты

Для изготовления из заготовок готовых конструктивных элементов и их монтажа понадобится организовать небольшую крытую мастерскую на стройучастке. Для этого можно использовать приусадебную лёгкую постройку с подключением к электросети.

• дисковая пила, бензопила;
• дрель-шуруповёрт;
• ножовка;
• набор стамесок;
• молоток и киянка;
• лазерный уровень, рулетка;
• разметочный шнур, маркеры, карандаши;
• угольник;
• строительный нож.

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

• Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
• Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
• Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
• К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
• Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
• Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

ВНИМАНИЕ!
Все деревянные элементы кровли следует хорошо обсушить и обработать антисептиками.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

Четырехскатная крыша для дачной беседки: конструкция и этапы монтажа

Беседка прямоугольной или квадратной формы является классическим, наиболее распространенным вариантом; постройка обладает устойчивостью, в ней удобно размещать мебель (площадь распределяется экономно). Чаще всего такая беседка представляет собой каркас из деревянного бруса на столбчатом фундаменте. Четырехскатная крыша придает ей архитектурную завершенность, элегантный и торжественный вид.

Монтаж стропильной системы четырехскатной крышиИсточник nasha-besedka.ru

Существует несколько разновидностей крыш с четырьмя скатами, применяемых для беседки: вальмовая, полувальмовая (датская), шатровая и китайская. Монтаж четырехскатной крыши походит несколько этапов:

• Проектирование. Чтобы изготовить схему конструкции, определяют угол наклона крыши, исходя из климатических условий региона и выбранного кровельного материала. Затем задают длину свеса крыши (ее длину от высшей точки до нижней).
• Материалы. На основании схемы рассчитывают необходимое количество кровельного и стропильного материала.
• Защита. Подбирая варианты того, как делать крышу у беседки, стропила в любом случае укрепляют водоотталкивающими средствами. Чтобы максимально продлить срок эксплуатации крыши, все деревянные элементы обрабатывают антисептиками и антипиренами.
• Монтаж. Собирается каркас стропильной системы. Укладываются подстропильные брусья (с контролем строительным уровнем), опорные брусья; дополнительные соединения создаются при помощи стропил.
• Установка обрешетки. Проводится обрешётка стропил; под мягкую кровлю (гибкую черепицу) изготавливается сплошная обрешетка.
• Монтируется гидроизоляция.
• Кровля. Стропильная система обшивается кровельным материалом.

Оригинальная беседка с четырехскатной крышей под мягкой кровлейИсточник besplatka.ua

Особенности китайской четырёхскатной крыши

Такой экзотический вариант требует разработки особенного проекта. Нестандартное расположение балок и стропил разворачивает края крыши к небу, делая беседку центром садового дизайна и оправдывая сложность монтажа.

Классическая конструкция китайской четырехскатной крышиИсточник svoyabesedka.ru

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

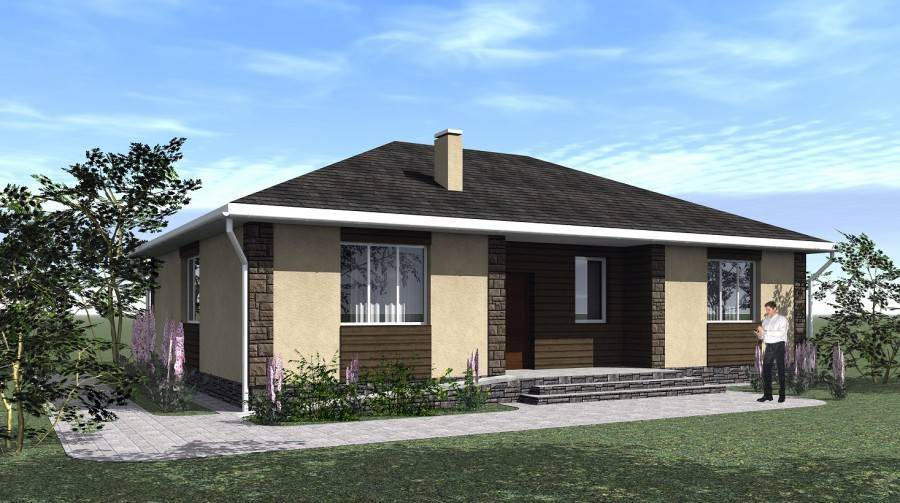

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.

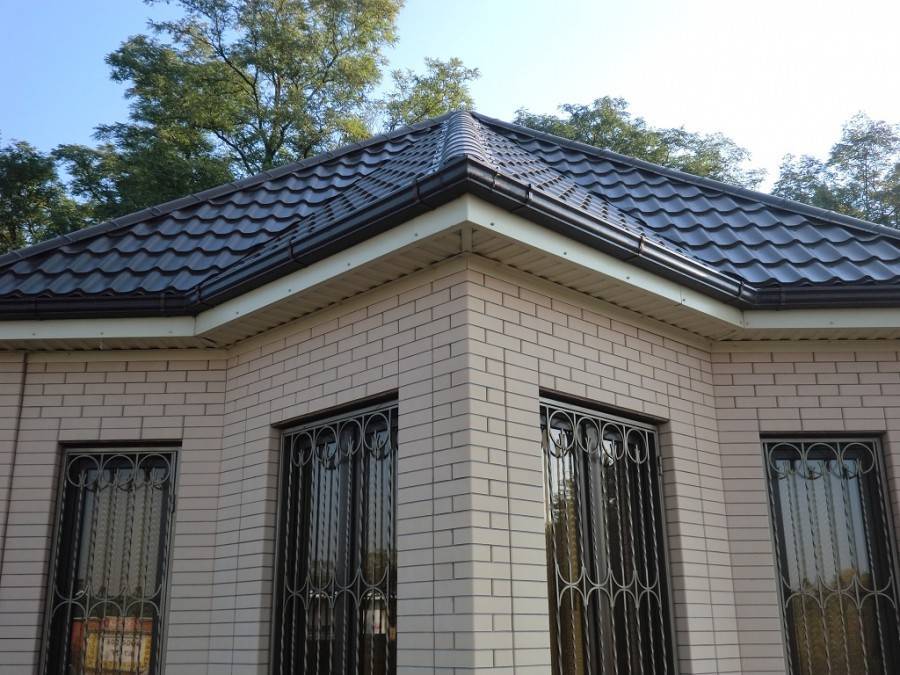

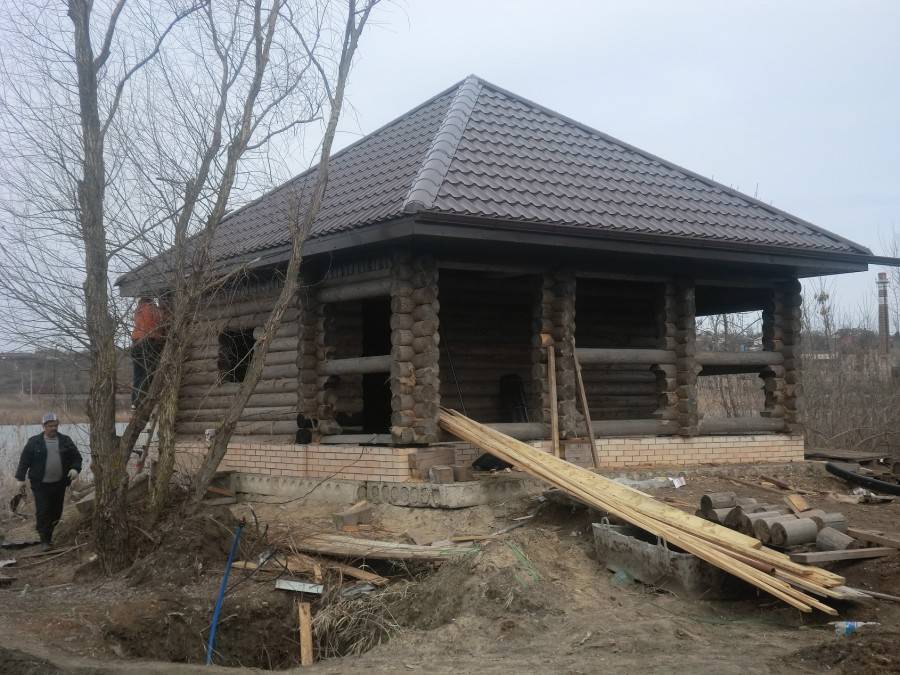

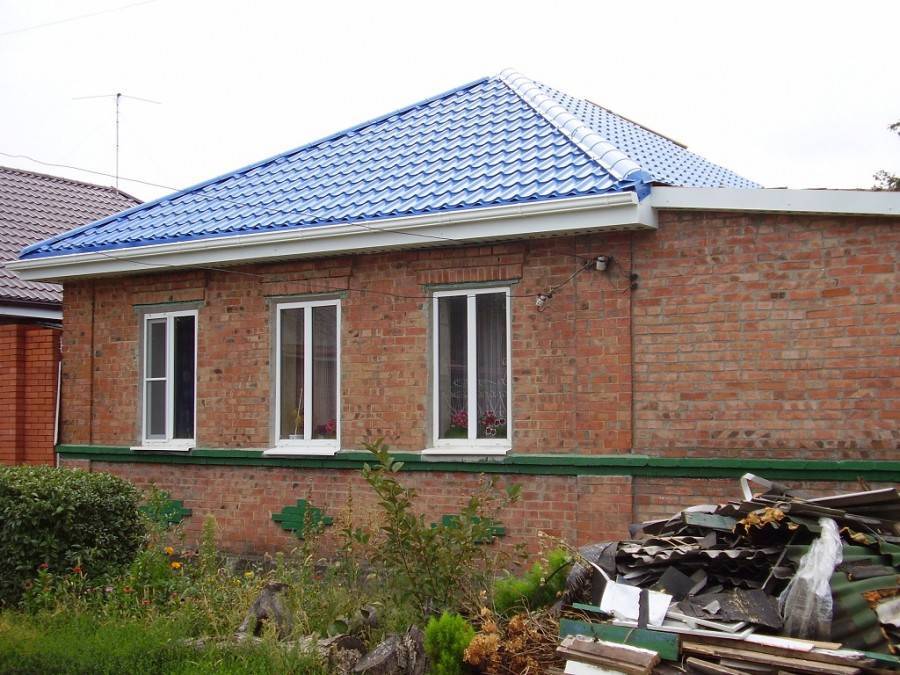

• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

• молоток;
• кровельные гвозди;
• мел;
• оловянные ножницы;
• рабочие перчатки;
• правильная обувь;
• ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку

Важно соблюдать пошаговую технологию

• Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
• Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
• Установите «край капли» на внешних краях вашей кровли.
• Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

• Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
• Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
• Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
• Когда достигнете хребта крыши, установите хребтовую черепицу.
• Выполните отверстия под дымоход, вентиляцию.
• Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Основные этапы установки кровельной черепицы выглядят следующим образом.

Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию

Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.

• Используйте качественный металл для водосточных желобов.
• Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
• Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

• нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
• какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
• какой металл для крыши наиболее оптимален;
• какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

• Определите шаг крыши, который поможет определить тип используемой металлической кровли.
• При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
• Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
• Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
• Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Сложные формы конструкций

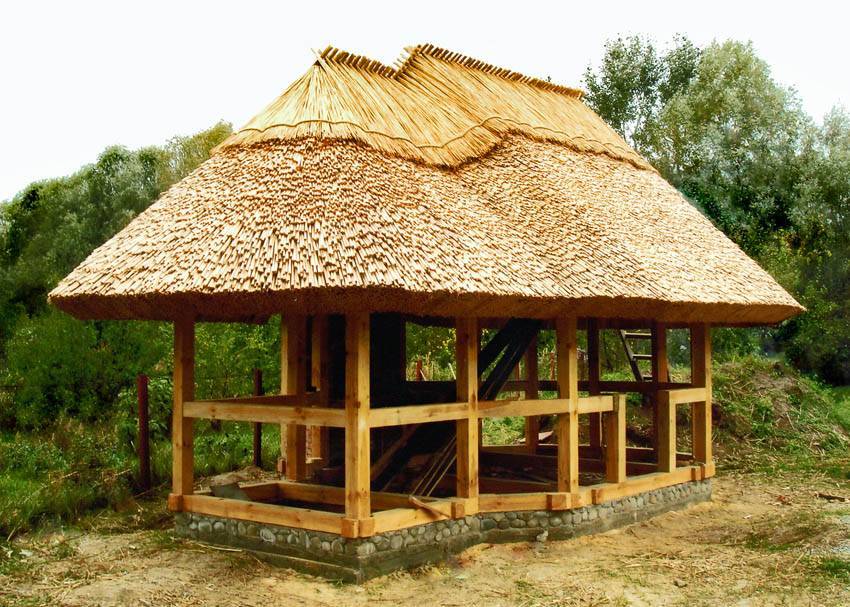

Чем сложнее форма крыши беседки, тем сложнее смонтировать ее своими руками. Возведение сложных архитектурных конструкций требует строительных навыков и опыта в расчетах. Для возведения конструкции со сложной формой подойдут гибкие кровельные материалы, способные легко принимать нужную форму, такие как ондулин или мягкая черепица. Из-за геометрической сложности, на монтаж требуется большое количество материалов, и они обладают изрядным весом. Что, в свою очередь, накладывает определенные требования к качеству стен и фундамента. Обычно беседки со сложной геометрией стоят на порядок дороже, чем беседки с классическим исполнением кровли.

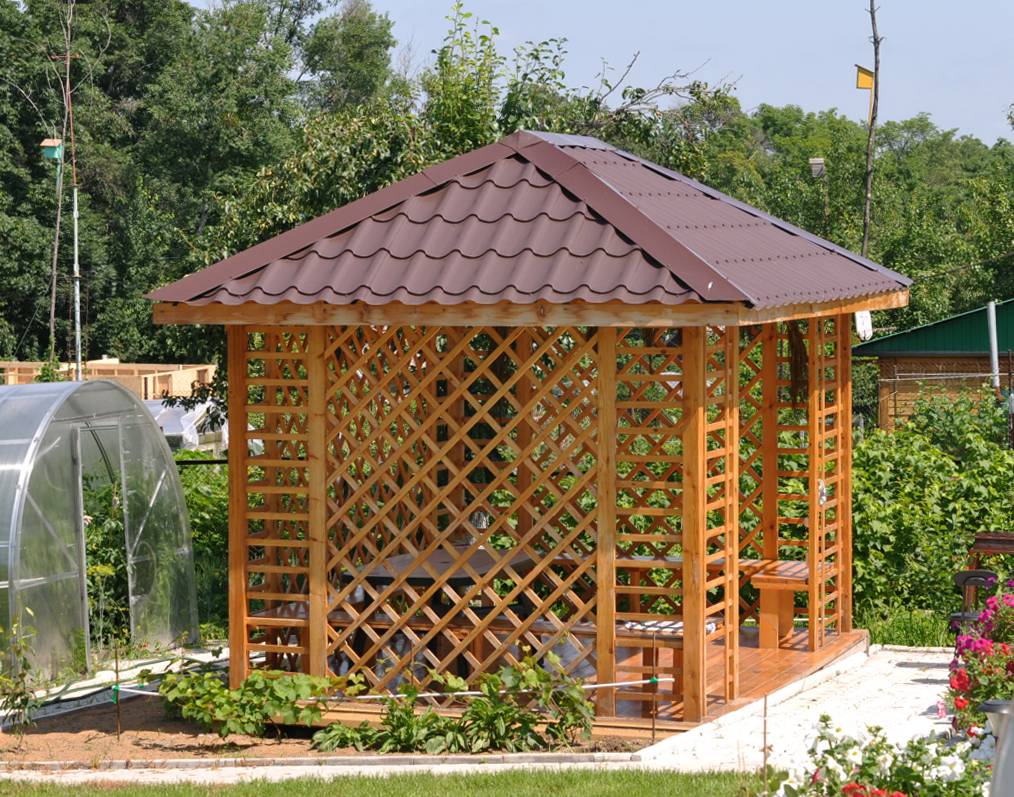

Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Чтобы беседка получилась красивой, надежной и функциональной придется вложить достаточно средств и труда. Но полученный результат, а тем более самостоятельно спроектированная и построенная беседка с крышей, построенной своими руками, станет гордостью всех членов семьи. В такой беседке каждый проведенный пикник будет запоминающимся и неповторимым.
