Устройство и технология строительства ленточного фундамента с подвалом

Правила изготовления арматуры для основания

Начиная строительство фундамента с подвалом собственными силами, следует произвести определенные расчеты, основанные на высоте будущего сооружения. При этом можно отталкиваться от следующего правила: высота подвала не должна быть меньше, чем рост самого высокого члена семьи. Также нельзя игнорировать и расчет самого основания. И если рассчитывать его несущую способность нет смысла, то произвести расчет на сжатие и растяжение необходимо. В ином случае сила давления грунта, которая будет воздействовать на монолитный фундамент, не встречая сопротивления со стороны пустого помещения подвала, просто расколет на части бетон.


Схема видов фундамента бесподвальных домов

При планируемой высоте подвала в 1,7-1,9 м можно произвести армирование основания по следующей схеме:

  • из арматуры диаметром в 12 мм изготавливаются 2 сетки с вертикальным и горизонтальным шагом около 40 см;
  • сетки поперечно скрепляются между собой арматурой того же диаметра в шахматном порядке через 2 ячейки;
  • при закладке арматуры отступ от края стены должен быть не менее 5 см.

Использование подобной арматуры надежно укрепит монолитный фундамент и предотвратит разрушение бетонных стен.

Особенности обустройства погреба в зависимости от фундамента дома

При фундаменте столбчатого типа столбы делаются слишком высокими, что плохо влияет на устойчивость всей конструкции. К тому же, нужно будет делать слишком большую выборку, что приведет к существенному повышению сметы и большим трудозатратам.

На плитном основании погреб делается проще, но тогда подошва фундамента станет полом для подвала, что противоречит здравому смыслу. В таком случае цоколь придется значительно поднимать, что повысит траты на обустройство погреба, да и вход в дом будет слишком высоко расположен. Для такого варианта придется делать довольно крутую лестницу.

Оптимальным для размещения погреба под домом является ленточный фундамент. При выборе такого варианта вертикальные сегменты основания будут не только частью основания дома, но и стенами будущего хранилища.

Особенности устройства фундамента с погребом

Данная процедура потребует физических и материальных затрат на технику, материалы и инструментарий. Не стоит экономить на строительстве фундамента с погребом – так вы снизите риск преждевременного износа основания и строения в целом.  Сократить расходы на обустройство фундамента для подвала своими руками вам помогут следующие советы:

  • готовьте раствор для фундамента на месте;
  • применяйте несъемную опалубку, которая также выполняет функцию теплоизоляции;

  • точно рассчитывайте количество стройматериалов;
  • используйте для армирования пластиковые изделия вместо металлического прутка (только там, где это возможно).

Устройство фундамента

Предварительное изучение грунта, выбор конструктивного решения нового основания приводит к тому, как правильно пристроить фундамент к существующему дому. Первое, что нужно сделать для реализации проекта – подготовить все необходимые строительный материалы и инструменты. Последние представлены в таблице с пояснениями

Штыковая и совковая лопатаФормирование приямка небольших размеров, траншеи, работа с сыпучими материалами.
Колья, прочная нитьРазметка строительного участка.
УровеньКорректировка положения элементов конструкции. Важны горизонталь и вертикаль.
Бетономешалка и глубинный вибраторПриготовление бетонного раствора и уплотнение рабочей массы после заливки. Нужны при условии возведения монолитного фундамента плитного либо ленточного типа.
Вязальное приспособлениеУскорение и упрощение процесса формирования армирующего каркаса. Не обязательно, но желательно при устройстве основания из бетона.

Расходные материалы подготавливаются на основании выбранного проекта. Это сваи, ростверк или арматура, вязальная проволока, бетон (составные компоненты, в том числе, для подушки). Если предполагается формирование монолитного фундамента, то понадобятся ресурсы для устройства постоянной или съемной опалубки.

Устройство монолита

Бетонный фундамент устраивается на подготовленное основание. Здесь подразумевается снятие верхнего слоя земли с посадочного места и копку траншеи под монолитную ленту.

Копка траншеи под фундаментную лентуИсточник klub-masterov.ru

Видео описание

Как правильно делать ленту под пристройку, смотрите в видео:

Далее оформляется место связки. Рассмотрим, как правильно залить фундамент под пристройку к дому своими руками последовательно:

  1. Сборка каркаса. Арматура, которая выступает из старого основания соединяется с новым остовом путем сварки. Далее соединение последующих элементов производится с помощью вязальной проволоки. Так получится избежать растрескивания монолита от нагрузки и природных изменений.
  2. Установка опалубки. Чаще формовочная конструкция собирается из деревянных досок. Подпорки можно выбрать из подручного материала. Внутри можно застелить полиэтилен. Так проще будет обеспечить герметичность стенкам, демонтировать опалубку, сохранить доски чистыми.
  3. Заливка бетона. Для приготовления фундаментного раствора существует несколько рецептов. Например, для композита М300 понадобится 10 кг портландцемента, 30 кг сухого очищенного песка, 40 кг гравия и столько же литров водопроводной (колодезной) воды. Рекомендуется проводить заливку целиком в один прием, чтобы избежать расслаивания порций. Исключить растрескивание в процессе затвердевания поможет периодическое смачивание поверхности.

Заливка ленточного фундаментаИсточник filartbel.by

Демонтаж съемной опалубки делается спустя 2 недели после заливки раствора. Проводить последующие строительные работы можно минимум через 28 дней.

Видео описание

В видео показано 14 ошибок, которые нельзя совершать:

Монтаж столбчатого фундамента

Перед тем, как залить столбчатый фундамент для пристройки к дому, нужно сформировать посадочное место. Скважины должны быть глубиной ниже уровня протекания грунтовых вод. На дне трамбуется послойно песок и гравий. Арматуру для упрочняющего каркаса можно взять металлическую или стекловолоконную. Собирается и демонтируется опалубка, заливается бетон по аналогии с устройством монолитного основания.

Установка свайно-винтового фундамента

Перед тем, как пристроить свайный фундамент к существующему фундаменту, для упрощения процесса можно выкопать посадочное место глубиной до 30 см. Далее достаточно найти помощника для вкручивания свай в грунт до необходимого уровня. При этом отклонение от вертикали может быть равным не более двух градусов. В полость заливается бетон для надежности обеспечение антикоррозионной защиты внутренней части свай.

Монтаж свай своими рукамиИсточник wp.com

Коротко о главном

Для пристройки к дому выбирают один 4 типов фундамента: плитный, ленточный, столбчатый или свайный. Каждый подходит для конкретного типа грунта и допустим для любого или только легкого строения.

Основу рекомендуется делать того же вида, что у дома.

Связывают фундаменты двумя способами: монолитный с армированием или подвижный с небольшой пустотой, которую заполняют теплоизоляцией и гидроизолятором.

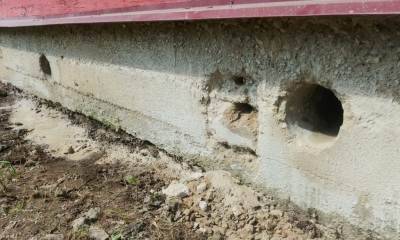

Что это такое?


Их делают в той части ленты, которая возвышается над уровнем грунта

Если ленточный фундамент совмещается с подвалом или цокольным этажом, продухи вентилируют подземную часть здания, обеспечивая ей нормальную влажность и циркуляцию воздуха.

Если дом построен на ленте, вкопанной в траншею, продухи нужны для вентилирования пространства между уровнем грунта и черновым полом.

Зачем нужны?

Подвальная часть постройки обязательно должна быть оснащена вентиляцией. Можно проветривать подвал при помощи принудительной вентиляции, протянутой через перекрытия и стены дома. Но этот вариант достаточно затратный, сложный, не совсем надежный.

Дело в том, что для цокольных этажей и подвалов характерна высокая влажность. Влага проникает в подземную часть постройки через перекрытия пола, стены. Напитанная влагой почва передает ее стройматериалам, даже если они обладают максимальной влагостойкостью и защищены дополнительной изоляцией.

Если влагу не удалять путем вентилирования, она будет скапливаться, а потом подниматься дальше – к полу и стенам надземной части постройки. Результат — она проникнет в жилые помещения, а вместе с ней грибок и плесень, которые вредны для человека, а также способны разрушать материалы стен и отделки.

Продухи обеспечивают вентилирование подвального помещения, делая его пригодным для эксплуатации, защищая от влажности надземный этаж дома. При правильном расположении они способствуют продуванию подвала. При необходимости систему продухов дополняют  принудительной вентиляцией.

К чему приведёт их отсутствие?

Не имея вентиляции подвала, обустроенного под зданием с ленточным фундаментом, жильцы с высокой долей вероятности столкнуться с такими проблемами:

  1. Подвал станет непригодным для хранения вещей, продуктов, инвентаря – все это будет отсыревать, приобретать неприятный запах.
  2. Стены и пол подвала начнут разрушаться.
  3. Влага поднимется на первый этаж дома, и в помещениях появится сырость, неприятный запах, плесень, грибок.
  4. Наружные стены дома будут напитываться влагой, что негативно отразится на технических характеристиках стенового стройматериала.
  5. Пятна влаги «поползут» по наружной и внутренней отделке, чем испортят дизайн здания.

Выделение радона

Отдельной проблемой невентилируемых цоколей является выделение радона. Радон – это прозрачный газ, образуемый в результате распада урана, содержащегося в большинстве разновидностей грунта.

Радон радиоактивен и крайне опасен для здоровья. Выделяясь из почвы на открытом участке, он рассеивается, смешивается с воздухом и становится практически не опасным (за исключением радоноопасных местностей вблизи добычи газа и нефти).

Находясь под фундаментом застройки, радон не может свободно выделяться, смешиваться с воздухом. Поэтому он просачивается через микрощели фундамента внутрь постройки. Первым делом он попадает в подвал. Здесь его нужно «выдуть» наружу при помощи вентиляции.

Подготовка к строительству фундамента с подвалом

На строительной площадке выполняют подготовительные работы:

  1. Расчищают территорию, удаляют деревья и кусты в пятне застройки.
  2. Срезают верхний слой почвы толщиной 30 см для рекультивации и переносят его на компостирование.
  3. Перемещают существующие коммуникации в безопасное место.
  4. Предварительно выравнивают участок.
  5. Размечают план дома на местности, разбивают оси и устанавливают обноски.
  6. Устраивают водоотвод для защиты от поступления воды в котлован.

К месту строительства организовывают проезд грузовой и землеройной техники. Ограждают площадку, где ведутся земляные работы. Определяют расход и закупают материалы. Складируют их в удобном и доступном месте.

Для освещения стройплощадки понадобятся временные электросети. Предусматривают укрытия для рабочих — бытовки, вагончики, а также санузлы.

Как построить своими руками?

Технология строительства по пошаговой инструкции после рытья котлована такова:

  • засыпка подушки из щебенки и песка;
  • разлив цементной стяжки;
  • защита от воды;
  • формирование основы для фундамента;
  • подготовка дренажа (при близко залегающих грунтовых водах);
  • перекрытие цоколя дополнительной гидроизоляцией.

Самостоятельная работа хороша тем, что она помогает экономить деньги на оплате труда профессионалов. Но сначала придется все основательно рассчитать. Если какой-то вид работ может быть выполнен вручную и с помощью специального оборудования, лучше предпочитать механизированный вариант. Расходы на оплату техники или помощь мастеров вскоре оправдается значительным улучшением качества. Любые работы с заливкой цемента желательно выполнять за один рабочий день, иначе прочностные качества окажутся неудовлетворительными.

После того как экскаватор завершит свою работу, дно и стенки котлована понадобится уплотнить путем трамбовки. Обязательно нужно произвести расчет стен и пола в подвале, только тогда он окажется качественным внутри и снаружи. Те, кто строит такие сооружения без расчетов, оказываются в проигрышном положении.

При расчетах принимают во внимание:

  • заводится ли арматура стены в фундамент;
  • доводится ли грунт засыпки до верхней точки стены;
  • как производится опирание перекрытия;
  • сложны ли инженерные и геологические условия при строительстве;
  • какие коэффициенты действуют в данной местности.

В большинстве случаев подвал используют не только для хранения заготовок на зиму. А это значит, что кроме монтажа стен и пола их придется еще утеплять как следует

Особенно это важно, когда организуется дополнительное жилое либо рабочее пространство. Обратная засыпка может делаться только материалами, не склонными к пучению

В любом теплом подвале делают утепление цоколей, для этой цели применяют материалы с нулевым уровнем поглощения воды, которые сохраняют свои характеристики даже при увлажнении.

Чаще всего рекомендуется использовать экструзионные пенопласты. Плитные перекрытия утепляются раскладкой материала на несущие детали между лагами. Утеплительный слой предваряется защитой от промокания. Над утеплителем формируется паровой барьер, который помешает воздействию на него содержащихся в воздухе водяных паров. Материал этого барьера кладется с набегом рулонов минимум 10 см.

Даже самое теплое основание дома может не справиться с поставленной задачей. Дело в том, что после заливки ленты непременно должно делаться ее усиление. Только такой подход гарантирует нормальную механическую крепость. Появившиеся трещины нужно сразу насыщать раствором и стягивать полосами из металла.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Дренажная система

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

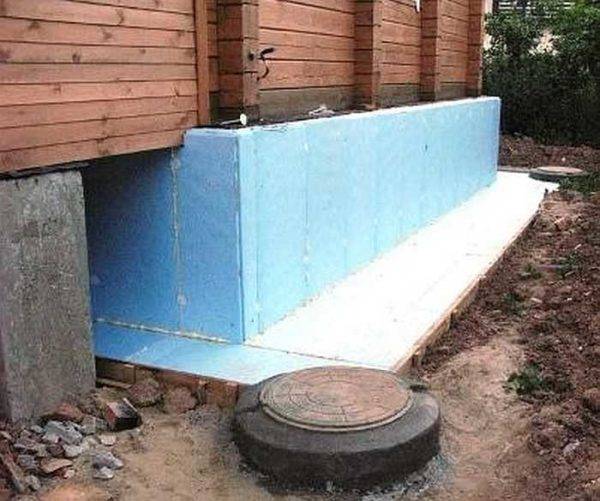

Утепление цоколя, отмостки

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Гидроизоляционная мембрана

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

Организация вентиляции подпола без продухов

Гидроизоляция

Отсечка ленты от контакта с водой является обязательным элементом, способствующим сохранению рабочих качеств материала и увеличению срока службы основания. Традиционным методом гидроизоляции, применяющимся уже много десятилетий, является нанесение на боковые поверхности слоя нагретого (расплавленного ) гудрона.

Для отсечки горизонтальных поверхностей используется двойной слой рубероида, проклеенный внутри битумной мастикой. Нижний слой укладывается перед установкой армпояса, а верхний наносится после выдержки и затвердения материала.

Современные материала для гидроизоляции позволяют образовать качественную защиту бетона от влаги. Наиболее эффективными считаются пропитки, проникающие в поверхностный слой материала и полностью исключающие возможность капиллярного проникновения в него воды.

ОБРАТИТЕ ВНИМАНИЕ!
Большинство строителей пока не доверяют новым и мало испытанным средствам, предпочитая проверенные методики — нанесение слоя битумной мастики или горячего гудрона.

Особенности устройства фундамента с погребом

Данная процедура потребует физических и материальных затрат на технику, материалы и инструментарий. Не стоит экономить на строительстве фундамента с погребом – так вы снизите риск преждевременного износа основания и строения в целом.  Сократить расходы на обустройство фундамента для подвала своими руками вам помогут следующие советы:

  • готовьте раствор для фундамента на месте;
  • применяйте несъемную опалубку, которая также выполняет функцию теплоизоляции;

  • точно рассчитывайте количество стройматериалов;
  • используйте для армирования пластиковые изделия вместо металлического прутка (только там, где это возможно).

Условия для возведения подвала

Основным условием для строительства подвала является низкий уровень залегания грунтовых вод. Если они расположены слишком близко к поверхности, в подвале будет сыро, на бетонный пол будут воздействовать нагрузки пучения.

Учитывая большую площадь, их величина может оказаться критической и деформировать основание вместе с бетонной плитой. Если глубина залегания грунтовых вод находится слишком близко к полу подвала, сезонные колебания могут спровоцировать резкий подъем нагрузок, последствия от которого могут быть весьма плачевными.

В таких условиях следует предусмотреть качественный дренаж котлована.

Подготовка и расчеты

Расчета размеров, арматуры и количества бетона монолитного ленточного фундамента зависит от габаритов основания. Количество бетона и арматуры связано с:

  • типом фундамента (прокладывается только контур дома или есть разбивки внутри на сектора);
  • маркой бетона;
  • шириной и длиной «ленты»;
  • толщиной и высотой основания.

Тип ленточного фундамента определяется уровнем нагрузки:

  1. Заглубленный – для массивных зданий, строящихся на мягкой почве.
  2. Мелкозаглубленный – используется при незначительных по весу постройках, а также для заборов и домов из дерева.

По глубине заложения, в мелкозаглубленном варианте, пояс из бетона при малоэтажном строительстве устанавливается на 20-50 см в землю. Во втором случае – он заглубляется ниже 50 см.

Для расчета количества материалов нужно определить площадь фундамента, найти требуемый объем бетона для заливки и количество металла, которое потребуется. Также понадобится определиться с объемом дерева для опалубки.

Чтобы рассчитать арматуру самому, посмотрите видео:

Расчет фундамента по несущей нагрузке отражен в видео:

Подробнее о расчете ленточного фундамента читайте здесь.

Ленточное основание или плита?

Зданию с подвалом или погребом нужно заглублённое основание

При определении необходимой глубины важно учитывать не только особенности дома, но и такие факторы, как уровень подземных вод и характеристики почвы. Подобные расчёты, как правило, проводятся профессиональными строителями

Когда все подсчёты будут произведены, делается выбор в пользу того или иного варианта фундамента.

Наибольшей популярностью для домов с подвалом пользуются следующие варианты:

  1. Ленточный фундамент. Он удобен тем, что его можно возвести из различных стройматериалов, сборных конструкций или монолита. Для выбора определённых материалов проводится точный расчёт фундамента с учётом такого параметра, как нагрузка от дома.
  2. Армированное плитное основание. Ленточный фундамент имеет серьёзный минус – он неспособен правильно распределить нагрузку, поступающую от несущих стен, на некоторых видах грунта. Если вы строите дом на проблемном грунте, стоит отдать предпочтение плитному основанию. Его можно залить целиком на выбранном участке или оборудовать из отдельных плит.

Ленточный и плитный фундамент различается не только используемыми материалами, но и ценой. Последний имеет более высокую стоимость, которая полностью оправдана при строительстве дома с подвалом на сложном грунте. Проблемными считаются торфяники, глина и пучинистые грунты. Они отличаются неустойчивостью и повышенным содержанием грунтовых вод. Из-за этого они подвержены естественной усадке и периодическому движению. Обычный фундамент не сможет обеспечить дому необходимую защиту, в то время как плитное основание имеет большую площадь для распределения нагрузки и гарантирует устойчивость постройки

Это особенно важно для дома с подвалом

Будущее подвальное помещение.

Уход за бетоном – залог успешного строительства фундамента с подвалом

Правильный уход за  залитым фундаментом (бетоном) способствует его высокой прочности

Для этого в течение первых нескольких дней важно поддерживать высокий уровень влажности, защищать поверхность от пересыхания и образования трещин. Также рекомендуется предохранять бетон от резких перепадов температуры, сотрясений и механических повреждений

Повысить его прочность поможет:

  • регулярная поливка водой комнатной температуры (летом – первые 3 суток);
  • укрытие пленкой через 10-12 часов после бетонирования с целью удержания влаги;
  • предохранение от прямого воздействия солнечных лучей.

Заключение

Строительство подвала позволяет значительно увеличить полезную площадь дома, создать место для мастерской, хранилища или прочих нужд.

Для создания подвала потребуется большое количество материалов и земляных работ, поэтому необходимо заранее подготовить место для складирования вынутого грунта, а также быть готовым к повышенным финансовым расходам.

Технология строительства мало отличается от методики создания обычной ленты, разница лишь в высоте стен и объемах работ по утеплению и гидроизоляции.

Рекомендуется поручить работу опытным строителям, или, как минимум, привлекать их для консультаций по всем этапам работ.
