Несущая способность грунта и способы ее увеличения

4.1. Критические нагрузки на грунты основания. Фазы напряженного состояния грунтовых оснований

Рассмотрим график зависимости  на рис. 4.1, а.

Для связного грунта начальный участок графика Оа будет почти горизонтальным, протяженность этого участка определится величиной  структурной прочности грунт, а деформация имеет упругий характер.

При увеличении давления (участок аб) осадка возрастает, развивается процесс уплотнения за счёт уменьшения пористости грунта. Зависимость  близка к линейной, осадки стремятся к постоянной величине (4.1, б). Ни в одной точке основания не формируется предельное состояние. Наибольшее напряжение, ограничивающее этот участок, называется начальной критической нагрузкой pначкр., а изменение нагрузки от 0 до pначкр. характеризует фазу уплотнения грунта.

При изменении давления под подошвой фундамента от 0 до pначкр. ни в одной точке основания не возникает предельное состояние, т.е. происходит только уплотнение грунта, что абсолютно безопасно для основания.

При дальнейшем увеличении нагрузки (участок бв рис.4.1, а) в точках, расположенных под краями фундамента, касательные напряжения по некоторым площадкам становятся равными их предельным значениям. По мере возрастания нагрузки эти точки объединяются в зоны, размеры которых увеличиваются. Возникают сдвиговые деформации, имеющие пластический характер. График зависимости  всё больше отклоняется от линейного. Участок бв называют фазой сдвигов. Концу этой фазы соответствует ри, называемая предельной критической нагрузкой, при которой в основании образуются замкнутые области предельного равновесия, и происходит потеря устойчивости грунтов, т.е. полное исчерпание несущей способности.

В зависимости от глубины заложения подошвы фундамента db очертания областей предельного равновесия имеют различный характер (рис. 4.2).

Нагрузки, соответствующие pначкр. и риназывают критическими нагрузками, их определяют методами теории предельного равновесия.

Технология монтажа фундамента

Фундаменты, которые можно отнести к монолитно-бетонным основаниям, существует много. Отличаются они спецификациями, используемыми компонентами и т.д. Среди основных видов особенно востребованы:

Столбчатый фундамент — Устройство фундамента этого варианта основания подразумевает конструкцию из отдельных столбов, связанных между собой ригелями из бетона и заливающихся по краям будущего сооружения. В результате получается отличное основание для небольших построек и малоэтажного строительства из дерева и кирпича. Рабочий процесс в данном случае не требует использования тяжелой и сложной строительной техники;

Ленточный фундамент — основание по своей структуре является полосой из железобетона, углубленной ниже уровня промерзания грунта. Основные параметры устройства такого фундамента, его ширина, тип используемого бетона, структура и высота определяются на стадии проектирования, исходя из веса будущего здания, его структуры и количества этажей. Как правило, такие основания выбираются для возведения каменных частных строений, имеющих в цокольном этаже подвалы или гаражи;

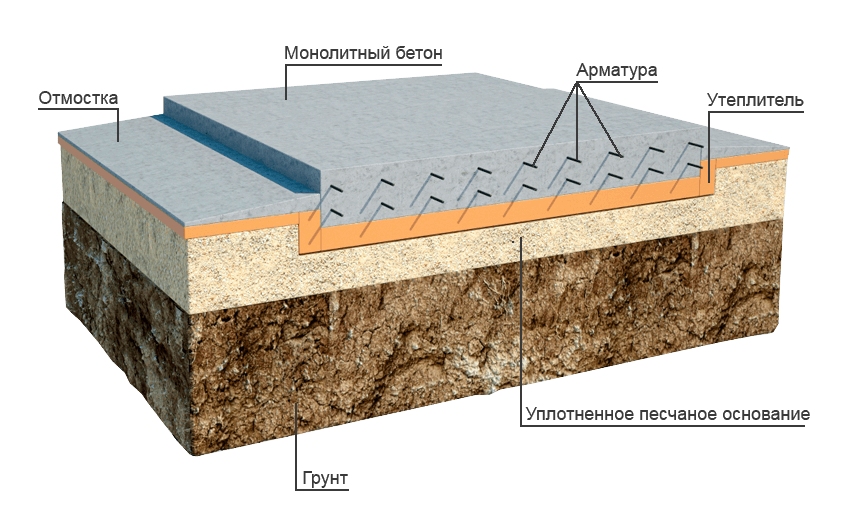

Железобетонная монолитная плита — выбирается в основном на сложных грунтах, на глинистой, торфяной почве или с большой глубиной промерзания. Основное преимущество устройства такого фундамента в том, что плита является сплошным основанием, способным выдерживать большие нагрузки и сохранять целостность строения;

Свайный фундамент — удачно используется на склонах, промерзших, насыпных, слабых грунтах

В данном случае особе внимание необходимо уделять выбору опор и монолитного ростверка;

Свайно-плитное основание – это уникальное изобретение в строительной сфере, используемое в основном для возведения многоэтажных сооружений. Состоит из нескольких важных элементов – ростверков, железобетонных свай, характеризующихся отличной устойчивостью и повышенной прочностью.

Работы по устройству монолитных оснований предполагают применение специализированной строительной техники, так как требуется выемка больших объемов грунта. Помимо этого, армирование осуществляется в несколько слоев по всей площади основания строения. В данном случае потребуется много стальной арматуры, ее необходимо будет предварительно сваривать и обвязывать по специальной технологии.

Что включает в себя расчет фундамента

Виды фундаментов

Проектировщик собирает нагрузки с наземного строения и подбирает конструкцию основания. Подземная часть здания работает совместно с грунтом, поэтому характеристики почвы также учитываются, например, ее возможность выдерживать предельные усилия.

Расчет фундамента состоит из таких частей:

  • расчет по сопротивлению нагрузкам (несущая способность);
  • расчет по деформации почвы.

Проектирование проходит отдельной фазой или в составе проекта «под ключ». Используются следующие конструкции фундаментов:

  • ленточная (монолитная или сборная железобетонная);
  • столбчатая с балками или без;
  • свайная;
  • из плит;
  • другие виды.

До начала расчета у конструктора должны быть строительные условия возведения, геодезические и инженерные характеристики объектной площадки, климатические показатели в районе. Специалист работает с архитектурными чертежами и детальными разрезами узлов, использует сведения о технологических и конструктивных особенностях строения.

Конструктор приводит перечень нагрузок, воспринимаемых фундаментом, и в письменной форме предлагает варианты при выборе его типа. В составе проекта прилагаются общие и деталировочные чертежи с описанием основания, отметками заглубления, габаритными размерами. Приводится спецификация материалов, расчет бетона на фундамент, требования к арматуре и проект опоры.

Расчет по несущей способности грунта

В процессе рассчитывается ширина, высота, давление на подошву и другие критерии. Основание считается надежным, если произведение нижней площади на несущую способность будет больше, чем нагрузки от веса здания.

Формула S · H > P, где:

  • S — площадь подошвы, м²;
  • H — несущая способность, кг/м²;
  • P — масса строения со всеми нагрузками, кг.

Расчет фундамента для дома ведется по следующей методике:

  •    определяется показатель сопротивления грунта нагрузкам;
  •    высчитывается общий вес строения;
  •    находится величина давления на почву;
  •    сравнивается нагрузка и несущая способность земли, вносятся исправления в размерные параметры.

Снеговую массу на кровле можно высчитать по удельному весу покрова. Например, в средней полосе показатель составляет 100 кг/м². Если в здании есть нестандартный объект, например, бассейн, его вес прибавляется к общей массе.

Вес людей для загородного дома, квартиры в городе и коттеджа считается по формуле  Рл. = 400 кг/м² · Sп., где:

  • Рл. — вес людей, кг;
  • Sп. — площадь дома, м².

В результате выбирается правильное равновесие показателей для обеспечения устойчивости и прочности дома. Расчет исключает сдвиг подошвы и опрокидывание конструкции.

Расчет на деформацию грунта

При расчете учитывается проектное сопротивление почвы на уровне размещения фундаментной подошвы. При заглублении на 1,5 метра и ниже показатель грунта берется из таблиц.

Некоторые значения:

  • гравий с песчаным или глинисто-пылеватым заполнителем — 4 – 5 кг/см²;
  • щебень с аналогичным наполнителем — 4,5 – 6 кг/см²;
  • крупные и средние пески средней и высокой плотности — 2,5 – 4,5 кг/см²;
  • пылеватые и мелкие пески маловлажные и влажные — 1,5 – 2 кг/см².
  • супеси (пористость 0,3 – 0,7) — 2 – 4 кг/см²;
  • суглинки — 1 – 4 кг/см²;
  • глины — 1 – 9 кг/см².

Если фундамент углубляется меньше 1,5 м, плотность под нижней границей будет отличаться. Для расчета применяется формула R = 0.005 · Ro · (100 + h / 3), где:

  • Rо — значение из таблицы для глубины 1,5 м;
  • H — расчетная глубина.

Деформации опор строений бывают осадочными и просадочными. Первый вид включает понятия: полное, среднее или дополнительное оседание под нагрузкой, что определяется количеством измененных участков. Дополнительные деформации бывают от увлажнения дождем и талым снегом, при неправильно выполненной отмостке вокруг дома. Основания осаждаются из-за динамического действия оборудования, протечек канализации, водопровода.

Характеристики оснований строительных сооружений

Кроме определения опорных характеристик базового уровня, необходимо принять во внимание риски могущие привести к деформации здания. Для этого проверяют грунт по следующим параметрам:

  • плотность – определяется трудностью взятия образца;текучесть, чем легче прилипает почва к инструменту и дольше держится, тем более высока текучесть;пористость, определяют сравнением объемов измельченной породы и не измельченной;способности к набуханию, изменение объема и формы при намачивании, показывает склонность к просадкам;пучинистость, под влиянием низкой температуры в структуре образуются кристаллы льда, ведущие к изменению объема и формы почвы;способности к проседанию, возможность вертикального сдвига под действием массы при изменении физических свойств почвы.

Неспециалисту сложно точно определить строительные характеристики основания, поэтому в нормативных документах указываются минимальные значения параметров. Что позволяет избежать риска в процессе возведения зданий и повысить запас прочности строения.

Расчет фундамента зданий производят на основании:

  • типа грунта (природный или искусственный);размеров, конструкции и материала фундамента;

Расчет должен учитывать два предельных состояния основания, это:

  • несущая способность фундамента;деформационные процессы.

Используя калькулятор по расчету несущей способности земляного слоя, можно определить уровень сопротивления почвы вертикальным нагрузкам. Чем крупнее частицы, составляющие основание, тем выше несущие способности базового уровня.

Таблица: Размеры и процентное отношение частиц грунта

Разновидности грунтаРазмеры частиц, ммСодержание частиц в %Глиняныйдо 0.002—Илистый органическийдо 0,01—Илистый неорганическийот 0,002 до 0,05—Песчаный, гравелистыйболее 2от 25Песчаный, крупныйболее 0,5от 50Песчаный, среднийболее 0,25от 50Песчаный, мелкийболее 0,1от 75Песчаный пылеватыйболее 0,1до 75Валунный, глыбовыйболее 200от 50Галечниковый, щебенистыйболее 10от 50Гравийный, дресвяныйболее 2от 50

Несущая способность грунтов.

Несущая способность грунтов – это одна из его основных характеристик, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта и измеряется в кг/см2 или т/м2. По несущей способности грунта определяют, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента. Сама несущая способность грунта зависит от трех факторов: тип грунта, степень его уплотненности и насыщенность грунта влагой. Увеличение влажности грунта снижает его несущую способность в несколько раз. Только крупные пески и пески средней крупности не меняют свои свойства при увеличении влажности. Избыточная влажность грунта, скорее всего, связана с высоким уровнем грунтовых вод. Чтобы узнать несущую способность грунта не обязательно обращаться за помощью к геологам, в случае самостоятельного строительства дома можно определить тип грунта на глаз. Для этого простым земляным буром можно пробурить в земле скважину глубиной 2 м или выкопать яму лопатой. При этом сразу будет понятно, какой грунт находится на этой глубине и насколько он увлажнен. Далее по типу и увлажненности грунта определить его несущую способность. На территории нашей страны в основном преобладают песчаные и глинистые грунты, за исключением болотистой местности с просадочными торфяными грунтами, а также горных хребтов и возвышенностей со скальными грунтами.

Отличить песок от глины не составляет труда: в песке ясно видны отдельные песчинки, при растирании песчаного грунта меду ладонями они отчетливо чувствуются. Крупный песок имеет размер частиц от 0,25 до 5 мм, такие частицы хорошо видны невооруженным глазом, а песок средней плотности имеет размер песчинок до 2 мм. Супесь содержит 3-10% глинистых частиц, в сухом состоянии она крошится, если скатать из нее шарик, то он рассыпается при легком давлении на него. Суглинок содержит от 10% — 30% глинистых частиц, обладает большей пластичностью, чем супесь. Если из суглинка сделать шар и раздавить его, то он превращается в лепешку с трещинами по краям. Глина – наиболее пластичный грунт, содержит более 30% глинистых частиц ,если раздавить шар, сделанный из глины, то он превратится в лепешку, на краях которой не будет трещин. Есть еще один метод определения типа глинистого грунта.

Исследуемый образец грунта укладываем в стеклянную банку на ¼ её высоты; доливаем в банку воды до уровня ¾ высоты; добавляем в воду 1 чайную ложку средства для мытья посуды; закрываем банку крышкой и встряхиваем содержимое в течение 10 минут. За это время образец грунта разделится на составляющие; банку ставим и через 1 минуту отмечаем на ней маркером уровень песка, который осел на дне; уровень ила отмечаем через 2 часа; ждем пока вода станет прозрачной и отмечаем уровень слоя глины. Процесс осадки глины достаточно длительный и может занять от 2 до 7 дней; находим толщину слоя песка, ила и глины. Например: уровень песка через 1 минуту составил 6 см, уровень ила 7 см от дна банки, уровень глины 10 см от дна банки. vk.com/postroim_svoi_dom Тогда: толщина слоя песка 6 см, толщина слоя ила 1 см (7-6=1), толщина слоя глины 3 см (10-7=3), а общая толщина осадка 10 см; вычисляем относительную величину каждого вида осадка (в процентах): толщину слоя песка/ила/глины делим на общую толщину осадка, затем умножаем на 100 процентов: 6/10*100% =60% — содержание песка в %;

1/10*100%=10% — содержание ила (пыли) в %;

3/10*100%=30% — содержание глины в %.

Расчетное сопротивление грунта на разной глубине.Величины расчетного сопротивления грунтов (R0), приведенные ниже , даны для глубины заложения фундамента 1,5…2 м.

Если глубина заложения фундамента меньше чем 1,5 м. то расчетное сопротив¬ление грунта (Rh) определяется по формуле: Rh = 0,005R0(100 +h/3), где h — глубина заложения фундамента в см. Пример 1.Глинистый грунт на глубине 0,5 м при R0=4 кг/см2 будет иметь расчетное со¬противление грунта Rh = 2,33 кг/см2. Если глубина заложения фундамента больше чем 2 м. то расчетное сопротивление грунта (Rh) определяется по формуле: Rh = R0 + kg(h — 200), где h — глубина заложения фундамента в см, g — вес столба грунта, расположенного выше глубины заложения фундамента (кг/см2); к — коэффициент грунта (для песка — 0,25; для супеси и суглинка — 0,20; для глины — 0,15). Пример 2.Глинистый грунт на глубине 3 м при R0=4 кг/см2 будет иметь расчетное сопро¬тивление Rh = 10,3 кг/см2. Удельный вес глины — 1,4 кг/см2, а вес столба глины высо¬той 300 см — 0,42 кг/см2.

Возведение свайно-винтового фундамента на болоте

Ещё на этапе планирования дома и, соответственно, выбора типа фундамента, необходимо провести пробное завинчивание, которое даст необходимые сведения о требуемой длине свай. Толщина свай и шаг их размещения определяется в соответствии с предполагаемыми нагрузками, но в среднем диаметр винтовых свай может варьироваться от 57 до 133 мм, а расстояние между ними составлять от 1,5 до 2,5 м. Глубина погружения, как правило, составляет от 1,5 м и больше. Технологию возведения свайно-винтового фундамента можно разделить на следующие этапы:

Разметка участка. Чем больше и тяжелее будет дом, тем больше понадобится соответствующих размеров опор. Размечают участок в соответствии с составленным ранее планом, для чего можно использовать деревянные колышки

Важно правильно выбрать шаг размещения свай, а также учесть тот факт, что несущие стены дома должны обязательно опираться на сваи.

Вкручивание свай. После того как площадка размечена, приступают к вкручиванию опор

Для увеличения несущей способности фундамента, сваи закручивают до тех пор, пока не будет чувствоваться явное сопротивление вкручиванию, поэтому длина опор должна быть взята с запасом. Следует отметить, что эта точка сопротивления может быть различной на участке, поэтому глубина завинчивания свай также будет неидентичной. По окончании вкручивания всех свай, приступают к их обрезке в один уровень при помощи болгарки с дисками по металлу. Данный этап строительства фундамента, несмотря на кажущуюся трудоёмкость работ, довольно легко выполняется за 1−2 дня;

Бетонирование. Для увеличения жёсткости и прочности фундамента на болоте внутрь опор заливают бетонный раствор;

Приваривание оголовков. Оголовки представляют собой некие площадки диаметром, в два раза превышающим диаметр опор. При помощи сварочного аппарата данные элементы привариваются. Во избежание образования коррозийных процессов все сварочные швы обрабатываются краской на эпоксидной основе.

На этом возведение свайно-винтового фундамента окончено. Ещё одним преимуществом применения именно этого типа фундамента является отсутствие периода усадки, что позволяет приступить к следующему этапу строительства уже на следующий день. В некоторых случаях вместо оголовков используют швеллер, которым, так сказать, обвязывают все установленные сваи.

Возведение фундамента на болоте хоть и относится к одному из наиболее сложных и трудоёмких строительных этапов, не является невыполнимой задачей. Поэтому при правильном подходе, грамотном проведении всех расчётов и исследований, а также соблюдении технологических требований, проблем даже на такой неустойчивой почве возникнуть не должно.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

Типы грунтовых пород

Главным нормативным документом, в котором обозначены характеристики грунтов, их типы и классификация, является ГОСТ 25100-2011.

Нужно отметить, что важнейшим свойством таких пластов является способность менять свои физические свойства исходя из условий внешней среды. Температура, плотность, уровень влажности, неоднородность – все это напрямую влияет на грунт, меняя его характеристики, что обязательно учитывается при просчете.

При анализе грунта под фундамент здания чаще всего применяют классификацию по строению и составу, что позволяет выявить требуемые свойства.

Скальные

К ним относят сланцы, кварциты, диориты, граниты, конгломераты, гнейсы и песчаники.

Они отлично справляются с нагрузкой на сжатие, сохраняя свою прочность и структуру даже во влагонасыщенном состоянии.

Главная сложность – это разработка, однако во многих случаях дом можно строить на нем без необходимости в заглублении.

Крупнообломочные

Грунты несцементированного типа, которые содержат в своем составе свыше 50% осадочных и кристаллических пород, включая валуны, гравий (дресва) и щебень, фракцией от 3 до 40 мм.

Они представляют собой хорошее и крепкое основание, хотя и являются сложными в плане разработки, требующие использования специального технологического оборудования.

Песчаные

Состоят из крупного, среднего и мелкого песка, зерна которого обладают хорошей пластичностью.

Благодаря хорошей водопроницаемости практически не подвержены пучению, представляя собой хорошее основание для зданий разного типа и этажности. Чем крупнее частицы песка по размеру, тем более плотным он является.

Глинистые

Пластичные грунты, состоящие из смеси песка и глины, частицы которого обладают чешуйчатой формой, высокой капиллярностью и крайне низкой водопроницаемостью.

Вследствие этого такие составы имеют высокую степень пучинистости в зимний период времени, что приводит к риску выталкивания фундамента. С сухом состоянии глинистые отложения твердые и хорошо сохраняющие форму, а во влажном – пластичные и липкие за счет легкого разжижения и увлажнения.

Из-за высокой подвижности плывуны не могут быть использованы в качестве основания при закладке строения.

Лессовидные суглинки – одна из разновидностей грунта с глинистыми примесями.

Характеризуются наличием от 15 до 30% пластичных частиц, при растирании которых визуально видны мелкие песчинки.

Во влажном состоянии суглинки имеют слабую липкость и пластичность; при скатывании в шарик и последующем раздавливании образца на нем образуются глубокие трещины.

Виды

Расчет свай начинается с выбора их типа.

По способу заглубления в грунт различают:

  • Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
  • Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
  • Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;
  • Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
  • Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.

По виду материала:

  • Железобетон. Самый популярный материал для возведения крупных объектов. Металл, составляющий каркас обеспечивает стойкость к изгибающим нагрузкам, а бетон защищает металлоконструкцию от воздействия окружающей среды, обеспечивает стойкость к вертикальным нагрузкам и увеличивает силу трения с грунтом;
  • Дерево. Применяется в индивидуальном строительстве на сухих почвах. Дешевый и доступный материал, но требует дополнительной гидроизоляции;
  • Металл. Из этого материала выполняют винтовые сваи. После изготовления их покрывают специальным составом, защищающим их от коррозии.

Сваи отличаются по виду конструкции и форме. Это могут быть квадратные, прямоугольные, многоугольные и круглые сечения. Последний вид приобрел наибольшую популярность благодаря простоте изготовления и расчета нагрузки на такую конструкцию.

По характеру работы:

  • Сваи-стойки работают за счет установки их нижней части на прочную породу. Они передают нагрузку на устойчивое основание, миную другие, менее надежные слои;
  • Висячие сваи работают за счет силы трения между ними и сжатыми грунтами вокруг.

Как влияет глубина заложения фундамента на несущую способность оснований

Эскиз неравномерного поднятия дна котлована из-за неправильного расчета несущей способности основания

Почему глубоко погруженные основания менее склонны к разрушениям, чем мелкозаглубленные? Ведь мелкие основания нужно обязательно укреплять, подбирать оптимальную конструкцию свай и делать сложные расчеты. Причина здесь кроется в характере поведения грунтов на различных глубинах.

Так для песчаных оснований увеличение глубины погружения фундамента ведет за собой снижение осадки, а вот несущая способность резко увеличивается. Аналогичная ситуация наблюдается с любыми иными почвами, в составе которых есть песок в больших количествах.

Поэтому в зависимости от глубины заложения, различают мелкие и глубокие основания. Понятно, что для каждого типа приходится использовать свои строительные материалы и технику, но при этом надежность конструкций отличается в несколько раз.

Как происходит деформация песчаных грунтов под подошвой фундаментов мелкого заглубления? Сначала происходит укрупнение почвы под подошвой, затем она клиньями поднимается по разные стороны конструкции и формирует свободную полость под подошвой. Поэтому даже незначительные сдвиги и подвижки почвы, повлекут за собой частичное разрушение несущих конструкций. Часто наблюдаются сдвиги и провалы.

А вот фундаменты глубокого заложения разрушить значительно сложнее. Смещение почвы будет практически полностью нейтрализовано вертикальным перемещением почвы по сторонам поверхности основания, и в данном случае могут быть только локальные уплотнения почвы. Разрушение фундамента в третьей фазе деформации почвы имеет спокойный характер. Зависимость глубины фундамента от осадки на глинистых почвах практически не проявляется.

Таким образом, несущая способность оснований – это важный показатель состояния грунтов и пренебрегать им нельзя. Если правильно сделать расчет и учесть все факторы, то уже по готовому результату можно подобрать не только оптимальные размеры и форму будущего фундамента, но и обнаружить скрытые проблемы в уже существующем. И в дальнейшем оперативно принять меры по срочному ремонту или усилению конструкций, чтобы они не деформировались от внешнего воздействия.

Расчет несущей способности сваи в конкретных условиях.

Перед началом строительства дома из пеноблоков были проведены исследования грунта на глубине 3 метров. Результаты показали следующее распределение почв:

  • 0-2 метра – суглинистые почвы;
  • 2-3 метра – глинистые почвы.

Расчет несущей способности сваи по грунту зависит от параметров самой опоры. В соответствии со Строительными правилами «Свайные фундаменты» предположим первоначально ее длину 3 метра. Минимальный рекомендуемый диаметр для таких опор составляет 300 мм.

Исходя их геометрии и почвенных условий, можно рассчитать несущую способность сваи по ее торцевой части и боковой поверхности. Для этого высчитаем площадь нижнего конца опоры:

Sторца=3,14D2/4=3,13*0,3*0,3/4=0,07,

где D – диаметр круга. Следующий параметр, необходимый для определения несущей способности свай – периметр опоры:

U бок=2*3,14*R=2*3,14*0,15=0,94.

Исходя из перечисленного, несущая способность буронабивной сваи по грунту будет определяться по следующей формуле:

Pтор=0,7Pнорм*S=0,7*90*0,07=4,41т,

где Pтор – несущая способность по торцу сваи, 0,7 – общепринятый коэффициент по грунту, Pнорм – нормативная несущая способность (табличная величина из соответствующих справочников), S – площадь основания. Аналогично рассчитаем несущую способность буронабивной сваи по ее боковой поверхности:

Pбок=0,8*U*fiн*h,

где Pбок – несущая способность по боковой поверхности сваи, 0,8 – коэффициент по условиям работы сваи в почве, U – периметр боковой поверхности, fiн – сопротивление грунта воль боковой поверхности (также табличная величина, зависящая от вида грунта и глубины его расположения), h – высота того или иного слоя грунта, через который проходит свая. Подставляя известные и рассчитанные величины получим:

Pбок=0,8* (2,8*2 + 4,8*1)*0,942=7,8т.

Исходя из проведенных вычислений, можем выполнить определение несущей способности свай. Для этого достаточно суммировать Рбок и Ртор:

Р=Рбок+Ртор=4,41+7,8=12,21т.

То есть каждая свая с указанными выше параметрами в том грунте, который располагается в зоне строительства согласно нашему примеру, способна выдержать нагрузку в 12 тонн 210 кг. Исходя из этой величины, необходимо рассчитать необходимое и достаточное количество опор буронабивного фундамента. Для этого определим общую массу строения.

Пример расчета несущей способности свай

Вес дома определяется как сумма веса всех входящих в него частей – перекрытий, перегородок, стен, стропильной системы, кровельного материала, переменной нагрузка от снега и ветра, массы отделки снаружи и внутри строения, а также предполагаемой к установке в доме мебели и бытовой техники. Предположим, что посчитав все искомые величины, получили общую массу строения, равную 124 тонны.

Следующий необходимый параметр – длина стен и перегородок, под которыми предполагается установка свай. Данная величина позволит распределить опоры дома равномерно с равным шагом. Предположим, что длина стен составила 29 метров. Тогда нагрузка на 1 п.м. будет определяться по формуле:

Q=124/29=4,3 т.

Шаг установки опор определим как отношение несущей способности сваи на величину Q:

L=P/Q=12,21/4,3=2,8

Используя полученные данные, рассчитаем и количество опор буронабивного свайного фундамента через отношение периметра стен к шагу установки опор:

N=29/2,8=10,3.

Принимаем ближайшее большее количества для получения определенного запаса прочности фундамента.

Таким образом, даже не обладая необходимым инженерным строительным образованием можно самостоятельно рассчитать несущую способность свай фундаментов того или иного вида, а также шаг установки опор и их количество. Необходимо это и для контроля работ, проводимых нанятой строительной бригадой, и для предварительного экономического расчета расходов на строительство основания дома.

Цели исследования

Постройка нового строения – не единственная необходимость в выполнении комплексного обследования и структурного анализа почвы.

Исследование грунтов дает возможность достичь ряда важнейших целей, главной из которых является правильный выбор типа фундамента. Он должен обеспечивать несущую способность будущего строения, от чего напрямую зависит устойчивость к высоким эксплуатационным нагрузкам.

Анализ грунта проводят в ряде таких случаев:

  1. Капитальный ремонт или реконструкции строения с необходимостью в усилении основания.
  2. Визуальная просадка здания.
  3. Появление в несущих стенах дома трещин.
  4. Наличие воды в подвале.
  5. Увеличение нагрузки на основание сооружения (установка на заводах нового оборудования).

Важно понимать, что от качества проведенного обследования напрямую зависит корректность расчетов и выбор подходящего типа фундамента

Риски ошибок в исследовании несущей способности грунта


Появляется опасность сдвига почвы в результате неточного расчёта глубины заложения и габаритов фундамента. Здание весит тонны, на грунт оказывается сильное давление, поэтому к расчетам привлекают строительных инженеров и техников, чтобы в будущем исключить проблемы с деформацией.

Неправильное нахождение несущей способности почвы влечет неприятности в виде:

  • ошибочного подсчета диаметра сваи, площади подошвы ленточного монолита, бетонной плиты;
  • установки опоры в неплотные грунты, просадки строения;
  • неправильного выбора отметки заглубления, выталкивания фундамента вспучивающимися грунтами.

В расчете применяют много коэффициентов, которые нужно точно определить в таблице, иначе фундамент будет запроектирован с ошибками, которые легко править на бумаге, но трудно устранить после возведения стен и кровли. Шатается коробка дома, прогибаются полы в результате чрезмерных усадок после неправильно установленных свай. В здании идут трещины по углам, перекашиваются оконные и дверные коробки в проемах, если сдвинется ленточный фундамент.

Необходимость проведения геологических работ

Даже на смежных и близлежащих земельных участках состав грунта может быть разным, что обуславливается неоднородностью его состава. По этой причине руководствоваться выводами и заключениями, сделанными при проведении геологических исследований с соседних участков, не стоит, поскольку они могут быть неточными.

Главными целями геологических работ являются следующие:

  • Выявление гранулометрического состава грунта
  • Просчет прочности с конкретными числовыми значениями
  • Анализ пористости, уровня влажности, степени пластичности и деформации слоев
  • Определение глубины заложения грунтовых вод
  • Расчет возможной усадки здания в будущем

Как правило, геология земельного участка заказывается в случаях, когда хозяин планирует строительные работы. Вне зависимости от типа строения – частный дом, гараж, погреб, хоз

постройка или баня, анализ грунта имеет важное значение. Только с ее помощью можно определить, какой фундамент подойдет наилучшим образом

Учитывая сложность геологических работ, доверять их выполнение следует только квалифицированному специалисту. В таком случае получают точные данные, которые служат основой для инженеров-проектировщиков

Обычно для частных домов выполняют ленточные основания, однако если грунт рыхлый и слабый, предпочтительнее использовать свайный фундамент, более подробно о котором можно почитать здесь.

Зависимость выбора фундамента от типа и состава грунта

Полученные образцы позволяют с высокой точностью обследовать их и установить степень водопроницаемости, зависимости массы от уровня влажности, степень водопоглощения и пучинистости.

В зависимости от типа грунта выбирают конкретный тип фундамента:

  1. Тягучие глины и пылевые пески – заглубленное основание с хорошей гидроизоляцией.
  2. Торфяной грунт – применяется свайный фундамент, который рассчитывается специальным образом.
  3. Твердые глины, средние и мелкие пески – основание неглубокого заложения.
  4. Пылеватый песок и влажный суглинок – основание, глубиной ниже уровня промерзания в зимний период времени.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
